本技術涉及環保除塵，具體為一種用于鋰電行業高溫型燒結板除塵器。

背景技術：

1、近年來，隨著燒結板除塵器在收塵凈化領域的應用日益廣泛，鋰電行業的開始使用燒結板除塵器以代替濾筒及布袋式除塵器，尤其對于一些高溫高濕、腐蝕性較強的場合，布袋除塵器已經不再適用，潮濕的煙氣很容易堵塞布袋孔隙，運行阻力也會增大，由于對于一些腐蝕性較強的煙氣，布袋的磨損率會增大，已經不能維持系統正常的生產運行。

2、目前，燒結板除塵器已廣泛應用于鋰電原材料及工藝生產等領域，高效的除塵效率已得到證實，由于煙氣溫度高(回轉窯出口煙氣)、水份大，腐蝕性強等特點，傳統的濾筒及布袋過濾很容易穿透磨損濾芯，導致大量的有價資源浪費不能回收，設備維護過程中需要頻繁的拆卸更換濾芯以維持生產，所以針對煙氣高溫、高濕及腐蝕性等特點，常溫型燒結板除塵器已經不再適用，經過前序預處理降溫等措施，將高溫?zé)煔饨抵吝m宜的溫度范圍，高溫型燒結板除塵器的使用優勢就凸顯出來，高溫高效回收粉塵的問題也就迎刃而解。

技術實現思路

1、本實用新型的目的在于提供一種用于鋰電行業高溫型燒結板除塵器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于鋰電行業高溫型燒結板除塵器，包括箱體，所述箱體采用不銹鋼材質制作，箱體內設有塵氣室和凈氣室，且凈氣室位于塵氣室的上方，所述塵氣室內裝有高溫型燒結板，塵氣室下部安裝有灰斗，所述灰斗切向連接有進風口，且進風口風管上接有溫度傳感器，所述灰斗下方連接有粉塵蝶閥，且粉塵蝶閥下方連接有壓杠快開式集灰桶。

3、優選的，所述凈氣室和塵氣室之間通過花板隔開，所述高溫型燒結板通過凈氣室向下安裝，且高溫型燒結板的頂部固定在花板上，所述塵氣室一側設有快開式檢查口，凈氣室采用懸吊式頂蓋設計。

4、優選的，所述塵氣室和凈氣室上均通過金屬導管連接有取壓探頭，且取壓探頭采用不銹鋼材質。

5、優選的，所述塵氣室內部噴涂特氟龍或碳化硅材料，厚度大于0.2mm。

6、優選的，所述灰斗上裝有料位傳感器和空氣振動器。

7、優選的，所述粉塵蝶閥采用剛襯四氟材質。

8、優選的，所述壓杠快開式集灰桶采用不銹鋼材質，內部噴涂特氟龍。

9、優選的，所述箱體的一側上配有調壓過濾器和一體化閥缸，一體化閥缸采用不銹鋼或經處理的鋁合金材質制作。

10、與現有技術相比，本實用新型的有益效果是：

11、在進風口裝有溫度傳感器，保證煙氣入口溫度可控，保護燒結板的使用性能；壓差傳感器采用不銹鋼金屬材質，通過金屬管及四氟軟管連接，保障高溫?zé)煔庀碌氖褂眯阅埽幌潴w內側噴涂特氟龍，提高設備防腐耐磨性，有價鋰粉高效回收利用，提高產能；灰斗側設置料位傳感器和空氣振動裝置，防粘堵性能佳，在高溫條件下高效穩定運行。

技術特征：

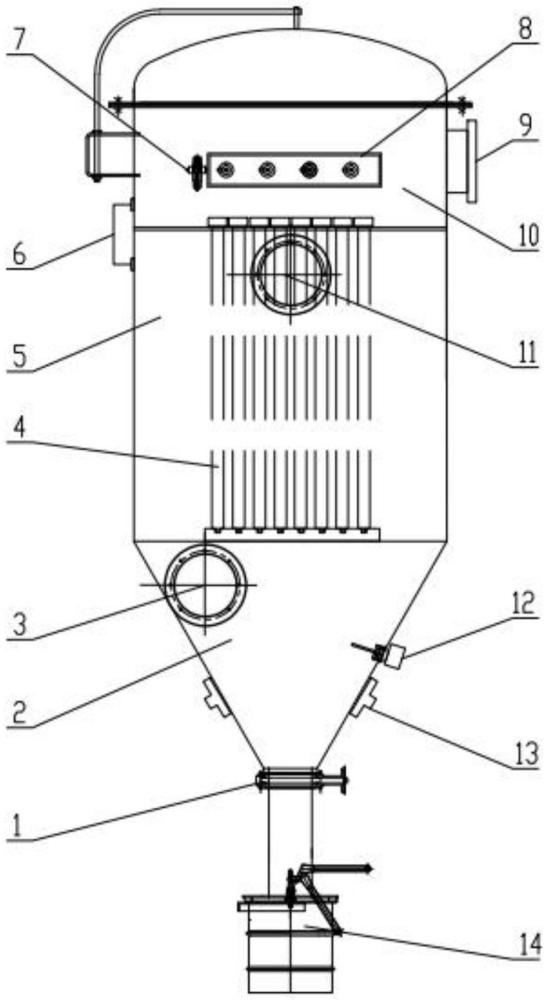

1.一種用于鋰電行業高溫型燒結板除塵器，其特征在于：包括箱體，所述箱體采用不銹鋼材質制作，箱體內設有塵氣室(5)和凈氣室(10)，且凈氣室(10)位于塵氣室(5)的上方，所述塵氣室(5)內裝有高溫型燒結板(4)，塵氣室(5)下部安裝有灰斗(2)，所述灰斗(2)切向連接有進風口(3)，且進風口(3)風管上接有溫度傳感器，所述灰斗(2)下方連接有粉塵蝶閥(1)，且粉塵蝶閥(1)下方連接有壓杠快開式集灰桶(14)。

2.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述凈氣室(10)和塵氣室(5)之間通過花板隔開，所述高溫型燒結板(4)通過凈氣室(10)向下安裝，且高溫型燒結板(4)的頂部固定在花板上，所述塵氣室(5)一側設有快開式檢查口(11)，凈氣室(10)采用懸吊式頂蓋設計。

3.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述塵氣室(5)和凈氣室(10)上均通過金屬導管連接有取壓探頭，且取壓探頭采用不銹鋼材質。

4.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述塵氣室(5)內部噴涂特氟龍或碳化硅材料，厚度大于0.2mm。

5.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述灰斗(2)上裝有料位傳感器(12)和空氣振動器(13)。

6.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述粉塵蝶閥(1)采用剛襯四氟材質。

7.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述壓杠快開式集灰桶(14)采用不銹鋼材質，內部噴涂特氟龍。

8.根據權利要求1所述的一種用于鋰電行業高溫型燒結板除塵器，其特征在于：所述箱體的一側上配有調壓過濾器(7)和一體化閥缸(8)，一體化閥缸(8)采用不銹鋼或經處理的鋁合金材質制作。

技術總結
本技術公開了一種用于鋰電行業高溫型燒結板除塵器，包括箱體，所述箱體采用不銹鋼材質制作，箱體內設有塵氣室和凈氣室，且凈氣室位于塵氣室的上方，所述塵氣室內裝有高溫型燒結板，塵氣室下部安裝有灰斗，所述灰斗切向連接有進風口，且進風口風管上接有溫度傳感器，所述灰斗下方連接有粉塵蝶閥。該技術在進風口裝有溫度傳感器，保證煙氣入口溫度可控，保護燒結板的使用性能；壓差傳感器采用不銹鋼金屬材質，通過金屬管及四氟軟管連接，保障高溫?zé)煔庀碌氖褂眯阅埽幌潴w內側噴涂特氟龍，提高設備防腐耐磨性，有價鋰粉高效回收利用，提高產能；灰斗側設置料位傳感器和空氣振動裝置，防粘堵性能佳，在高溫條件下高效穩定運行。

技術研發人員：王學亮,劉志宇,馬嘉崑
受保護的技術使用者：北京巴爾福過濾技術有限公司
技術研發日：20240724
技術公布日：2025/4/24
