本技術涉及噴淋塔，具體為一種節水環保型噴淋塔。

背景技術：

1、噴淋塔作為環保廢氣處理的一種處理設備而存在，根據工作原理分為循環水噴淋塔，堿液噴淋塔，酸液噴淋塔。根據塔體材質分為玻璃鋼噴淋塔、pp噴淋塔、不銹鋼噴淋塔。工作流程是：廢氣由風管引入塔內，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣，在現有公開的專利中：?一種煙氣環保治理設備（公開號：cn220405109u）“包括噴淋塔，噴淋塔上設置有第一通氣管和出氣管，導流管，導流管用于將反應試劑排進噴淋塔內，導流管固定安裝在噴淋塔上；噴淋組件，噴淋組件設置有多組，噴淋組件包括擋板、噴淋管和噴嘴，擋板固定安裝在噴淋塔內，噴淋管固定安裝在擋板上，噴淋管與導流管連通連接，噴淋管上設置有多組噴嘴；過濾組件，過濾組件用于過濾進入噴淋塔內的煙氣，提高煙氣與試劑充分接觸反應，提高裝置工作效率和實用性，因此增強實用性的煙氣環保治理設備”，但是在使用過程中依然存在一定的缺陷，其中噴灑桿是固定的，噴灑的液體也只能固定位置進行噴灑，造成了不能全面均勻的對噴淋塔內噴灑，使得廢氣過濾效果變差，同時液體不能循環使用，會造成液體的浪費，不夠環保。

技術實現思路

1、（一）解決的技術問題

2、本實用新型針對現有技術的不足，本實用新型提供了一種節水環保型噴淋塔，具備使得液體能均勻噴灑到噴淋塔內，使得液體和廢水接觸更加充分，能提高廢氣過濾的效果，同時液體能循環使用，更加環保的優點，解決了上述背景技術中所提出的問題。

3、（二）技術方案

4、為實現上述目的，提供如下技術方案：一種節水環保型噴淋塔，包括底座，底座的上部固定安裝有噴淋塔，噴淋塔的內部固定安裝有兩組的填料層，噴淋塔的內部固定安裝有空氣分流板，噴淋塔的內底壁活動安裝有轉動桿，轉動桿上的上端固定安裝有連通桿，底座的內部固定安裝有電機，電機輸出端與轉動桿的下端均固定安裝有連接軸輪，連接軸輪的外側套設有傳輸帶，底座的上部固定安裝有儲液箱，連通桿的外側固定連通有噴灑桿，噴灑桿的下表面設置有多個噴灑口。

5、優選地，儲液箱的上部固定安裝有第一水泵，第一水泵的外側連通有第一水管，第一水泵的抽水管與儲液箱的內部連通，第一水管的上端進入連通桿的內部，第一水管的與連通桿內部活動連接。

6、優選地，底座的內部固定安裝有強風機，強風機的外側連通有風管，風管的上端進入轉動桿的內部，轉動桿的外側與空氣分流板的表面活動連接。

7、優選地，轉動桿的外側固定連通有清理板，清理板的下部開設有出風口。

8、優選地，底座的上部固定安裝有第二水泵，底座的上部固定安裝有過濾箱，第二水泵的外側連通有第二水管，第二水管的一端與過濾箱內部連通，第二水泵的抽水端與噴淋塔的內部連通，過濾箱的出水端與儲液箱內部連通。

9、優選地，噴淋塔的外側安裝有進氣口，噴淋塔的上端安裝有排氣口。

10、（三）有益效果

11、與現有技術相比，本實用新型提供了一種節水環保型噴淋塔，具備以下有益效果：

12、1、該節水環保型噴淋塔，通過轉動桿、連通桿、電機、連接軸輪、傳輸帶、儲液箱、第一水泵、第一水管、噴灑桿、噴灑口、第二水泵、過濾箱、第二水管的設置，帶動噴灑桿進行轉動，使得液體能均勻噴灑到噴淋塔內，使得液體和廢水接觸更加充分，能提高廢氣過濾的效果，同時液體能循環使用，更加環保。

13、2、該節水環保型噴淋塔，通過空氣分流板、強風機、風管、清理板、出風口、進氣口的配合設置，可以將堵塞在空氣分流板的空隙中雜質吹落，進而能防止空氣分流板的堵塞。

技術特征：

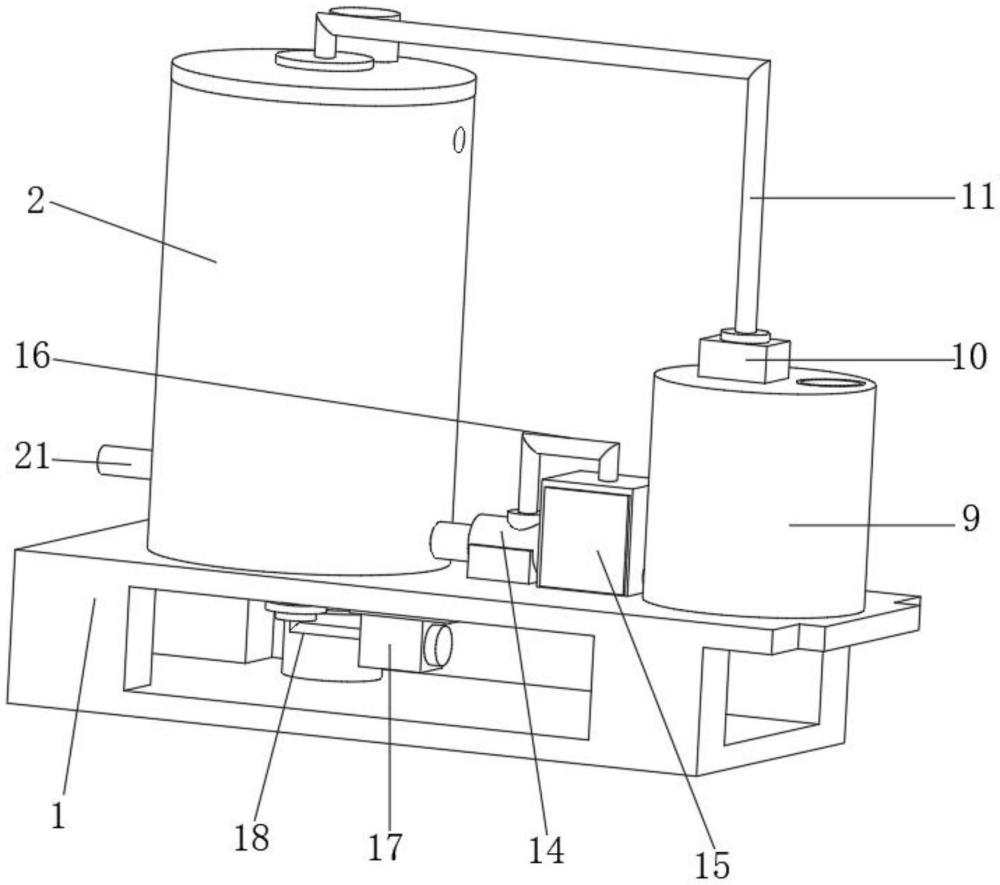

1.一種節水環保型噴淋塔，包括底座（1），其特征在于：所述底座（1）的上部固定安裝有噴淋塔（2），所述噴淋塔（2）的內部固定安裝有兩組的填料層，所述噴淋塔（2）的內部固定安裝有空氣分流板（3），所述噴淋塔（2）的內底壁活動安裝有轉動桿（4），所述轉動桿（4）上的上端固定安裝有連通桿（5），所述底座（1）的內部固定安裝有電機（6），所述電機（6）輸出端與轉動桿（4）的下端均固定安裝有連接軸輪（7），所述連接軸輪（7）的外側套設有傳輸帶（8），所述底座（1）的上部固定安裝有儲液箱（9），所述連通桿（5）的外側固定連通有噴灑桿（12），所述噴灑桿（12）的下表面設置有多個噴灑口（13）。

2.根據權利要求1所述的一種節水環保型噴淋塔，其特征在于：所述儲液箱（9）的上部固定安裝有第一水泵（10），所述第一水泵（10）的外側連通有第一水管（11），所述第一水泵（10）的抽水管與儲液箱（9）的內部連通，所述第一水管（11）的上端進入連通桿（5）的內部，所述第一水管（11）的與連通桿（5）內部活動連接。

3.根據權利要求1所述的一種節水環保型噴淋塔，其特征在于：所述底座（1）的內部固定安裝有強風機（17），所述強風機（17）的外側連通有風管（18），所述風管（18）的上端進入轉動桿（4）的內部，所述轉動桿（4）的外側與空氣分流板（3）的表面活動連接。

4.根據權利要求1所述的一種節水環保型噴淋塔，其特征在于：所述轉動桿（4）的外側固定連通有清理板（19），所述清理板（19）的下部開設有出風口（20）。

5.根據權利要求1所述的一種節水環保型噴淋塔，其特征在于：所述底座（1）的上部固定安裝有第二水泵（14），所述底座（1）的上部固定安裝有過濾箱（15），所述第二水泵（14）的外側連通有第二水管（16），所述第二水管（16）的一端與過濾箱（15）內部連通，所述第二水泵（14）的抽水端與噴淋塔（2）的內部連通，所述過濾箱（15）的出水端與儲液箱（9）內部連通。

6.根據權利要求1所述的一種節水環保型噴淋塔，其特征在于：所述噴淋塔（2）的外側安裝有進氣口（21），所述噴淋塔（2）的上端安裝有排氣口。

技術總結
本技術涉及噴淋塔技術領域，且公開了一種節水環保型噴淋塔，包括底座，底座的上部固定安裝有噴淋塔，噴淋塔的內部固定安裝有兩組的填料層，噴淋塔的內部固定安裝有空氣分流板，噴淋塔的內底壁活動安裝有轉動桿，轉動桿上的上端固定安裝有連通桿，底座的內部固定安裝有電機，電機輸出端與轉動桿的下端均固定安裝有連接軸輪，連接軸輪的外側套設有傳輸帶，底座的上部固定安裝有儲液箱，連通桿的外側固定連通有噴灑桿，噴灑桿的下表面設置有多個噴灑口。使得液體能均勻噴灑到噴淋塔內，使得液體和廢水接觸更加充分，能提高廢氣過濾的效果，同時液體能循環使用，更加環保。

技術研發人員：張宇
受保護的技術使用者：太倉市宇格明葉環保設備有限公司
技術研發日：20240729
技術公布日：2025/4/28
