本發明涉及植絨設備，具體為一種圈絨剪絨一體式植絨設備。

背景技術：

1、植絨設備是用于生產植絨產品的一種機器，主要利用靜電植絨的原理，植絨設備，又稱高壓靜電發生器，利用電荷同性相斥異性相吸的物理特性。使絨毛帶上負電荷，把需要植絨的物體放在零電位或接地條件下，絨毛受到異電位被植物體的吸引，呈垂直狀加速飛升到需要植絨的物體表面上。由于被植物體涂有膠粘劑，絨毛就被垂直粘在被植物體上，形成植絨效果，常見的植絨機分為輸出高頻高壓的植絨機和輸出工頻高壓的植絨機兩種。高頻高壓植絨機體積小、重量輕、操作方便，適用于小規模手工操作；而工頻高壓植絨機體積大、笨重，但性能穩定，適用于大規模流水線植絨作業。

2、然而在植絨設備進行圈絨與剪絨時，細小的絨毛會到處飛舞，不僅會影響周圍的工作環境，若是被工作人員吸入體內，則會對工作人員的身體健康造成影響。

3、為此，我們設計了一種圈絨剪絨一體式植絨設備用來解決上述問題。

技術實現思路

1、本發明的目的在于提供一種圈絨剪絨一體式植絨設備，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明提供的一種圈絨剪絨一體式植絨設備，包括工作臺，所述工作臺的頂部固定設置有植絨設備外箱，所述植絨設備外箱的內壁轉動連接有過度桿，所述植絨設備外箱的一側頂部固定設置有連接板，所述連接板的底部固定設置有外伸桿，所述工作臺的中間頂部兩側固定設置有第一固定板，兩個所述第一固定板之間固定設置有第一粘絨輥，所述工作臺的一端兩側固定設置有第二固定板，兩個所述第二固定板的內部分別轉動設置有第二粘絨輥與第三粘絨輥。

3、進一步地，所述第二粘絨輥置于第三粘絨輥的上端。

4、進一步地，所述外伸桿的底端固定設置有連接桿，連接桿的兩端分別固定設置于第一固定板的一側表面。

5、進一步地，所述第二固定板的內部開設有通孔。

6、進一步地，所述第二固定板的一側表面呈對稱設置有安裝槽，所述安裝槽置于通孔的兩側。

7、進一步地，每個所述安裝槽的內部均固定設置有卡塊。

8、進一步地，所述第二粘絨輥的內部開設有插孔。

9、進一步地，所述插孔的內部滑動插接有插軸。

10、進一步地，所述插軸的一端兩側呈對稱轉動連接有轉動塊，每個所述轉動塊的頂部均固定設置有固定座，所述固定座之間轉動設置有卡勾。

11、進一步地，所述卡勾的內側表面固定設置有連接塊，所述連接塊的另一端插接于轉動塊的內部。

12、與現有技術相比，本發明的有益效果是：通過將物件搭接在過度桿的頂部，接著使得物件搭接在第一粘絨輥的頂部，并使得物件的一端穿過第二粘絨輥與第三粘絨輥之間的縫隙，在之后植絨物件不斷的向外運動的過程中，第一粘絨輥、第二粘絨輥與第三粘絨輥會不斷地滾動，從而將植絨物件表面的絨毛進行粘取，從而減少了植絨物件表面殘留的絨毛的數量，不僅凈化了工作環境，也對工作人員的身體健康進行了保護。

13、與現有技術相比，本發明的有益效果是：通過將第二粘絨輥內開設的插孔與第二固定板內開設的通孔相對齊，在初始時，轉動塊處于水平狀態，接著拉動轉動塊，使得插軸滑出插孔的內部一段距離，接著轉動轉動塊，使得轉動塊頂部設置的卡勾的弧形面卡接在卡塊的表面，接著推動插軸，使得轉動塊插接在安裝槽的內部，以完成第一粘絨輥、第二固定板與第二粘絨輥的安裝，保證了第一粘絨輥、第二固定板與第二粘絨輥在轉動時的穩定性。

技術特征：

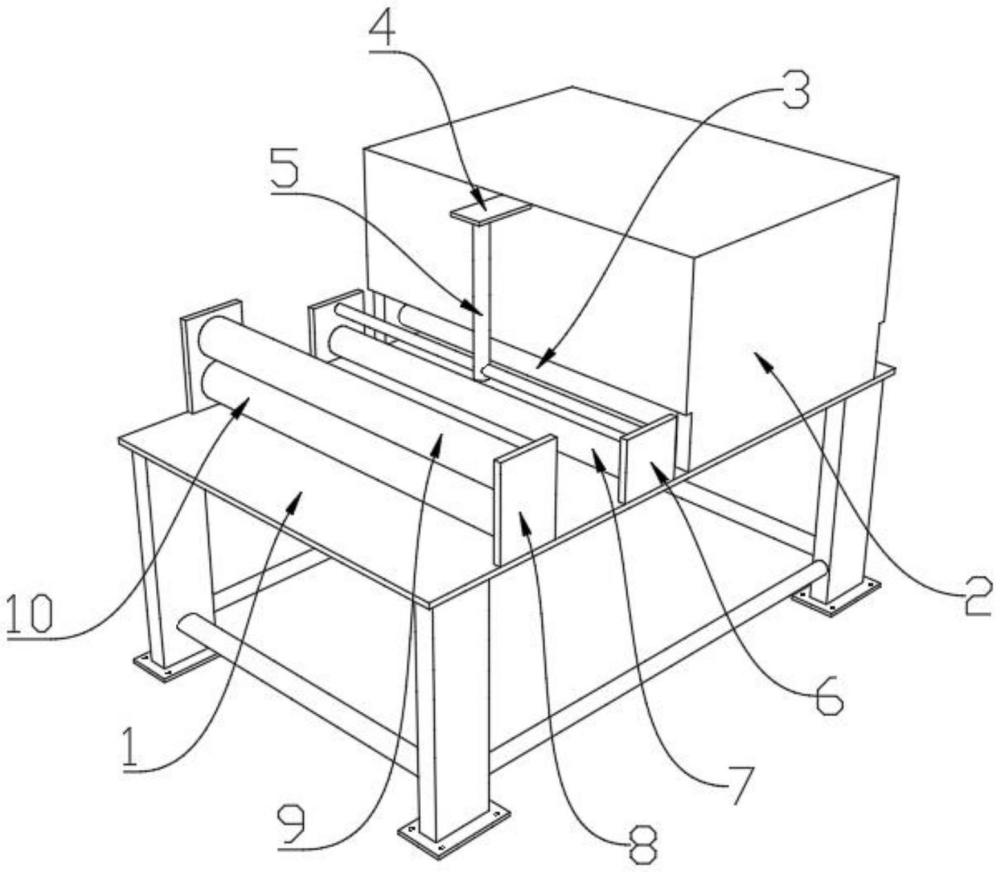

1.一種圈絨剪絨一體式植絨設備，包括工作臺(1)，其特征在于，所述工作臺(1)的頂部固定設置有植絨設備外箱(2)，所述植絨設備外箱(2)的內壁轉動連接有過度桿(3)，所述植絨設備外箱(2)的一側頂部固定設置有連接板(4)，所述連接板(4)的底部固定設置有外伸桿(5)，所述工作臺(1)的中間頂部兩側固定設置有第一固定板(6)，兩個所述第一固定板(6)之間固定設置有第一粘絨輥(7)，所述工作臺(1)的一端兩側固定設置有第二固定板(8)，兩個所述第二固定板(8)的內部分別轉動設置有第二粘絨輥(9)與第三粘絨輥(10)。

2.如權利要求1所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述第二粘絨輥(9)置于第三粘絨輥(10)的上端。

3.如權利要求1所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述外伸桿(5)的底端固定設置有連接桿，連接桿的兩端分別固定設置于第一固定板(6)的一側表面。

4.如權利要求1所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述第二固定板(8)的內部開設有通孔(11)。

5.如權利要求4所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述第二固定板(8)的一側表面呈對稱設置有安裝槽(12)，所述安裝槽(12)置于通孔(11)的兩側。

6.如權利要求5所述的一種圈絨剪絨一體式植絨設備，其特征在于：每個所述安裝槽(12)的內部均固定設置有卡塊(13)。

7.如權利要求1所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述第二粘絨輥(9)的內部開設有插孔(14)。

8.如權利要求7所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述插孔(14)的內部滑動插接有插軸(15)。

9.如權利要求8所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述插軸(15)的一端兩側呈對稱轉動連接有轉動塊(16)，每個所述轉動塊(16)的頂部均固定設置有固定座(17)，所述固定座(17)之間轉動設置有卡勾(18)。

10.如權利要求9所述的一種圈絨剪絨一體式植絨設備，其特征在于：所述卡勾(18)的內側表面固定設置有連接塊(19)，所述連接塊(19)的另一端插接于轉動塊(16)的內部。

技術總結
本發明公開了一種圈絨剪絨一體式植絨設備，涉及植絨設備技術領域，包括工作臺，所述工作臺的頂部固定設置有植絨設備外箱，所述植絨設備外箱的內壁轉動連接有過度桿，所述植絨設備外箱的一側頂部固定設置有連接板，所述連接板的底部固定設置有外伸桿；本發明通過將物件搭接在過度桿的頂部，接著使得物件搭接在第一粘絨輥的頂部，并使得物件的一端穿過第二粘絨輥與第三粘絨輥之間的縫隙，在之后植絨物件不斷的向外運動的過程中，第一粘絨輥、第二粘絨輥與第三粘絨輥會不斷地滾動，從而將植絨物件表面的絨毛進行粘取，從而減少了植絨物件表面殘留的絨毛的數量，不僅凈化了工作環境，也對工作人員的身體健康進行了保護。

技術研發人員：劉連香
受保護的技術使用者：蘇州極地紡織科技有限公司
技術研發日：
技術公布日：2025/4/24
