本發明涉及破碎加工，特別是涉及一種翻轉式納米鈣粉加工用破碎裝置。

背景技術：

1、納米鈣粉是一種重要的工業原料，廣泛應用于塑料、橡膠、涂料、醫藥等領域，納米鈣粉可作為增量填充劑，提高塑料制品的剛性、韌性、彎曲強度等性能，同時改善加工性能和制品表面光潔度，在橡膠體系中，納米鈣粉易于混練、分散均勻，能提高膠質柔軟性和壓出加工性能，使橡膠制品具有更好的表面光滑度、伸長率、抗張強度等，納米鈣粉作為一種重要的無機填料和功能性材料，在多個領域發揮著重要作用。

2、納米鈣粉破碎過程是一個復雜且精細的工藝，納米鈣粉的生產通常以石灰石或大理石為原料，利用研磨介質在旋轉筒體內對物料進行沖擊和研磨，使物料逐漸細化，目前將納米鈣粉原料注入到破碎箱中利用兩組直線結構破碎輥的齒槽嚙合對擠壓研磨，但是這種直線機構的破碎輥在腔內對原料翻轉效果比較差，在翻轉過程中帶動原料重新進入到齒槽中的效率比較低，每次翻轉進入齒槽破碎的原料比較少，這就會導致破碎效率比較低，破碎輥齒槽對原料研磨中也會將粉末壓扁成板團狀，然后附著到破碎輥上，極大的影響了后續原料進入齒槽研磨的效果，使得研磨效率降低。

技術實現思路

1、為了克服現有技術的不足，本發明提供一種翻轉式納米鈣粉加工用破碎裝置。

2、為解決上述技術問題，本發明提供如下技術方案：包括有破碎箱，所述破碎箱的內部通過螺栓固定安裝有破碎座，所述破碎座的內部兩端固定安裝有破碎支撐座，所述破碎座內設置有與所述破碎支撐座相互匹配的破碎輥，所述破碎輥的外周均勻安裝有若干個三角破碎刀，且所述三角破碎刀上開設有三組弧形開槽，所述破碎箱中設置有對所述三角破碎刀進行清潔的刮理結構，且刮理結構包括有：

3、對所述三角破碎刀上所述弧形開槽進行清潔的弧形活動塊，所述破碎箱上在位于所述破碎支撐座的頂部處通過固定轉軸活動設置有若干個l型旋轉板，且所述l型旋轉板的兩端均開設有旋轉孔洞，所述l型旋轉板的一端通過所述旋轉孔洞連接有u型活動架，所述u型活動架的底部通過活動桿連接有所述弧形活動塊，所述l型旋轉板的另一端通過所述旋轉孔洞連接有定位桿；

4、對所述弧形開槽和所述破碎輥進行清潔的噴頭，所述弧形活動塊的底部開設有帶所述噴頭的清潔孔，所述破碎座的底部兩側通過螺栓固定安裝有對所述噴頭進行鼓風的清潔筒；

5、所述破碎輥的兩端通過軸承活動連接在所述破碎座中，所述破碎輥的一端均貫穿延伸至所述破碎座的外部一側，所述破碎輥的頂端均固定安裝有相互嚙合的旋轉齒輪，所述破碎箱中在位于所述旋轉齒輪的一側均活動設置有支撐轉軸，所述支撐轉軸兩端均固定安裝有旋轉盤，位于所述支撐轉軸頂端的所述旋轉盤連接有推動板，位于所述支撐轉軸底端的所述旋轉盤帶動清潔筒內的活塞板運動。

6、作為本發明的一種優選技術方案，所述破碎箱的內底端通過螺栓固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有第一齒輪，其中所述破碎輥的頂端固定安裝有第二齒輪，所述第一齒輪和所述第二齒輪之間連接有鏈條。

7、相鄰兩個所述破碎輥上的所述三角破碎刀交錯設置，且所述弧形活動塊活動在所述破碎輥的軸線方向，所述弧形活動塊活動在所述弧形開槽中，所述三角破碎刀與所述破碎支撐座吻合匹配。

8、作為本發明的一種優選技術方案，所述兩個破碎輥上在位于所述旋轉齒輪遠離所述破碎座的一側均固定安裝有第一錐齒輪，所述破碎箱中在位于所述支撐轉軸和所述破碎輥之間活動連接有連接轉軸，所述連接轉軸的兩端均固定安裝有第二錐齒輪，所述連接轉軸一端的所述第二錐齒輪與所述第一錐齒輪活動嚙合，所述連接轉軸另一端的所述第二錐齒輪與所述支撐轉軸上的第三錐齒輪活動連接。

9、所述兩個破碎支撐座的頂部均固定安裝有限位底座，所述限位底座的頂部開設有限位滑槽，所述限位底座上在所述限位滑槽中滑動連接有限位滑塊，所述限位滑塊的頂端固定安裝在所述推動板的底部上。

10、作為本發明的一種優選技術方案，所述推動板的頂部均勻安裝有若干個所述定位桿，所述定位桿活動在所述l型旋轉板上的所述旋轉孔洞中，所述旋轉盤的一側均固定安裝有t型固定環，所述旋轉盤上通過所述t型固定環連接有鉸接桿，所述鉸接桿的頂端均固定安裝有鉸接座。

11、所述支撐轉軸頂端連接的所述鉸接座通過螺栓固定安裝在所述推動板的一端上，所述支撐轉軸底端連接的所述鉸接座通過螺栓固定安裝有活塞桿，所述活塞桿的頂部貫穿延伸至所述清潔筒中，所述活塞桿的頂端固定安裝在所述活塞板的一側中心上，所述鉸接桿均活動在所述旋轉盤遠離所述支撐轉軸的一側。

12、作為本發明的一種優選技術方案，所述破碎座的頂部固定安裝有進料斗，且所述進料斗位于所述破碎箱的頂部外側，所述破碎箱的底部通過底板連接有萬向滾輪和支撐腳，所述破碎座的底部連接有精細過濾板，所述精細過濾板的底部連通有出料筒，所述破碎箱在遠離所述驅動電機的一端底部處開設有出料架，且所述出料架與所述出料筒之間貫穿連通。

13、所述清潔筒在遠離所述活塞桿的一端連接有進氣管和出氣管，所述清潔筒在所述進氣管的一側連接有出氣管，所述活動桿的一側安裝有導氣管，所述導氣管的一端連接至所述噴頭上，所述導氣管的另一端連接至所述出氣管上。

14、與現有技術相比，本發明能達到的有益效果是：

15、通過相鄰兩個破碎輥之間交錯設置的三角破碎刀對納米鈣粉原料研磨，通過三角破碎刀上的弧形開槽將破碎座內的原料從底部不斷的提升翻轉到破碎輥的頂部一側，三角破碎刀上的弧形開槽運動到頂部時通過弧形活動塊將翻轉的原料翻動下去，實現往復研磨，提高研磨破損的效率。

16、旋轉盤通過鉸接桿、t型固定環和鉸接座帶動限位底座上的推動板往復水平運動，利用推動板通過l型旋轉板帶動活動桿下的弧形活動塊對弧形開槽內的原料進行刮動清理，為下一輪三角破碎刀的弧形開槽翻轉原料做準備，翻轉原料提高破碎效率。

17、三角破碎刀上弧形開槽帶動的原料翻動到破碎輥上方，不斷翻轉原料到破碎輥的頂部之間，配合弧形活動塊對三角破碎刀中的三組弧形開槽進行間隔推動，使得三角破碎刀在旋轉過程中既能完成對納米鈣粉原料的破損，也能對破碎座中納米鈣粉原料進行翻滾，提高破碎效率。

18、清潔筒內通過活塞板配合出氣管和導氣管對噴頭鼓風，使得噴頭對三角破碎刀的弧形開槽粉末進行清理，提高后續弧形開槽對底部原料的翻轉效果，提高為納米鈣粉原料的破碎效率，同時提高對內部納米鈣粉原料的翻轉效率。

技術特征：

1.一種翻轉式納米鈣粉加工用破碎裝置，包括有破碎箱（10），其特征在于，所述破碎箱（10）的內部通過螺栓固定安裝有破碎座（20），所述破碎座（20）的內部兩端固定安裝有破碎支撐座（21），所述破碎座（20）內設置有與所述破碎支撐座（21）相互匹配的破碎輥（22），所述破碎輥（22）的外周均勻安裝有若干個三角破碎刀（23），且所述三角破碎刀（23）上開設有三組弧形開槽（24），所述破碎箱（10）中設置有對所述三角破碎刀（23）進行清潔的刮理結構，且刮理結構包括有：

2.根據權利要求1所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，對所述弧形開槽（24）和所述破碎輥（22）進行清潔的噴頭（61），所述弧形活動塊（30）的底部開設有帶所述噴頭（61）的清潔孔（62），所述破碎座（20）的底部兩側通過螺栓固定安裝有對所述噴頭（61）進行鼓風的清潔筒（60）；

3.根據權利要求1所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，相鄰兩個所述破碎輥（22）上的所述三角破碎刀（23）交錯設置，且所述弧形活動塊（30）活動在所述破碎輥（22）的軸線方向，所述弧形活動塊（30）活動在所述弧形開槽（24）中，所述三角破碎刀（23）與所述破碎支撐座（21）吻合匹配。

4.根據權利要求1所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，兩個所述破碎輥（22）上在位于所述旋轉齒輪（25）遠離所述破碎座（20）的一側均固定安裝有第一錐齒輪（52），所述破碎箱（10）中在位于所述支撐轉軸（50）和所述破碎輥（22）之間活動連接有連接轉軸（53），所述連接轉軸（53）的兩端均固定安裝有第二錐齒輪（54），所述連接轉軸（53）一端的所述第二錐齒輪（54）與所述第一錐齒輪（52）活動嚙合，所述連接轉軸（53）另一端的所述第二錐齒輪（54）與所述支撐轉軸（50）上的第三錐齒輪（55）活動連接。

5.根據權利要求1所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，兩個所述破碎支撐座（21）的頂部均固定安裝有限位底座（42），所述限位底座（42）的頂部開設有限位滑槽（43），所述限位底座（42）上在所述限位滑槽（43）中滑動連接有限位滑塊（44），所述限位滑塊（44）的頂端固定安裝在所述推動板（40）的底部上。

6.根據權利要求1所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，所述推動板（40）的頂部均勻安裝有若干個所述定位桿（41），所述定位桿（41）活動在所述l型旋轉板（32）上的所述旋轉孔洞（33）中，所述旋轉盤（51）的一側均固定安裝有t型固定環（56），所述旋轉盤（51）上通過所述t型固定環（56）連接有鉸接桿（57），所述鉸接桿（57）的頂端均固定安裝有鉸接座（58）。

7.根據權利要求6所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，所述支撐轉軸（50）頂端連接的所述鉸接座（58）通過螺栓固定安裝在所述推動板（40）的一端上，所述支撐轉軸（50）底端連接的所述鉸接座（58）通過螺栓固定安裝有活塞桿（64），所述活塞桿（64）的頂部貫穿延伸至所述清潔筒（60）中，所述活塞桿（64）的頂端固定安裝在所述活塞板（63）的一側中心上，所述鉸接桿（57）均活動在所述旋轉盤（51）遠離所述支撐轉軸（50）的一側。

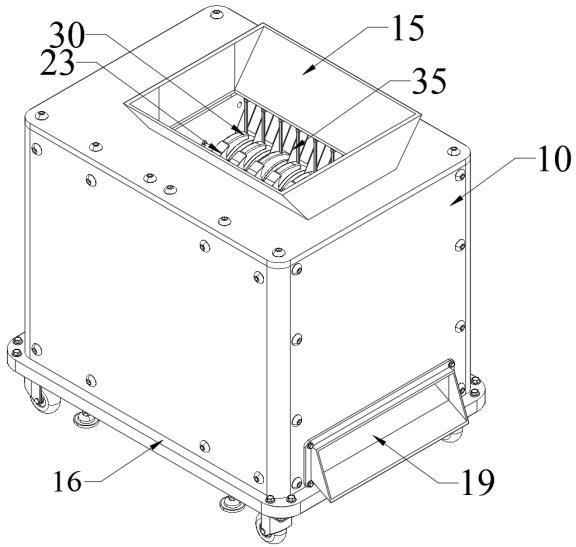

8.根據權利要求2所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，所述破碎座（20）的頂部固定安裝有進料斗（15），且所述進料斗（15）位于所述破碎箱（10）的頂部外側，所述破碎箱（10）的底部通過底板（16）連接有萬向滾輪和支撐腳，所述破碎座（20）的底部連接有精細過濾板（17），所述精細過濾板（17）的底部連通有出料筒（18），所述破碎箱（10）在遠離所述驅動電機（11）的一端底部處開設有出料架（19），且所述出料架（19）與所述出料筒（18）之間貫穿連通。

9.根據權利要求7所述的一種翻轉式納米鈣粉加工用破碎裝置，其特征在于，所述清潔筒（60）在遠離所述活塞桿（64）的一端連接有進氣管（65）和出氣管（66），所述活動桿（35）的一側安裝有導氣管（67），所述導氣管（67）的一端連接至所述噴頭（61）上，所述導氣管（67）的另一端連接至所述出氣管（66）上。

技術總結
本發明涉及破碎加工技術領域，特別是涉及一種翻轉式納米鈣粉加工用破碎裝置，包括有破碎箱，破碎箱的內部固定安裝有破碎座，破碎座的內部兩端固定安裝有破碎支撐座，破碎座內設置有與破碎支撐座相互匹配的破碎輥，破碎輥的外周均勻安裝有若干個三角破碎刀，破碎箱上在位于破碎支撐座的頂部處通過固定轉軸活動設置有若干個L型旋轉板，且L型旋轉板的兩端均開設有旋轉孔洞，本發明通過相鄰兩個破碎輥之間交錯設置的三角破碎刀對納米鈣粉原料研磨，通過三角破碎刀上的弧形開槽將破碎座內的原料從底部不斷的提升翻轉到破碎輥的頂部一側，三角破碎刀上的弧形開槽運動到頂部時通過弧形活動塊將翻轉的原料翻動下去，實現往復研磨，提高研磨破損的效率。

技術研發人員：陳俊平,陳鑫,姚錫洪
受保護的技術使用者：浙江布石新材料有限公司
技術研發日：
技術公布日：2025/4/24
