本發明屬于高分子材料合成設備，涉及用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器。

背景技術：

1、聚萘二甲酸乙二醇酯樹脂具備優異的阻隔性、熱穩定性和力學性能，是電子信息、電子封裝、光電子器件及特種工程領域的理想材料。pen通常采用酯交換法或者直接酯化法進行本體聚合而成。在聚萘二甲酸乙二醇酯終縮聚過程中，反應器的核心作用是促進熔體的表面更新、提高脫揮效率、增強傳質效果，從而加快聚合反應速率。

2、然而，現有的連續反應設備存在以下技術問題：

3、1.高效捏合與設備復雜性的矛盾。傳統的雙軸捏合反應器雖然能夠通過捏合作用提高熔體表面更新速率和脫揮效率，但其結構復雜，運行過程中容易產生不穩定因素，導致產品質量波動。同時，雙軸設備的能耗高，維護成本大，不利于工業應用的經濟性。單軸圓盤反應器則雖然結構簡單、運行穩定，但由于缺乏有效的捏合作用，熔體的表面更新速率低，導致脫揮和傳質效率低下，難以滿足高粘度物料的高效聚合需求。

4、2.?pen熔體滯留與過度反應問題。現有的單軸反應器由于缺乏刮壁裝置，容易導致pen熔體在釜壁滯留，出現過度反應，從而影響產品質量。

5、3.?反應器內部死區影響產品質量。在反應過程中，如果反應器內部存在流動死區，會導致部分物料停留時間過長或過短，影響反應均勻性，降低最終產品的質量穩定性。

6、因此，需要一種結構簡單運行穩定同時又能夠提升熔體表面更新速率，增強脫揮和傳質效率的裝置或方法來解決上述技術問題。

技術實現思路

1、本發明解決技術問題所采取的技術方案是：用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，包括：攪拌槳、攪拌筒，攪拌筒呈圓筒狀；

2、攪拌槳包括攪拌軸，攪拌軸自攪拌筒的一端沿軸向伸入攪拌筒內，攪拌軸的圓柱面上設有多個沿徑向向外伸出的攪拌槳葉，攪拌槳葉的根部為圓角梯形葉片，攪拌槳葉的梢部為刮刀；圓角梯形葉片的葉面為三維螺旋曲面，圓角梯形葉片的梯形上底邊固定連接攪拌軸的圓柱面，圓角梯形葉片的梯形下底邊固定連接刮刀，刮刀呈直桿狀，刮刀的直桿中段連接圓角梯形葉片梯形下底邊的中部，刮刀的直桿兩端伸出圓角梯形葉片梯形下底邊的外沿，刮刀的直桿長度方向與圓角梯形葉片梯形下底邊之間設有夾角；

3、攪拌筒的內筒壁上設有捏合爪，捏合爪呈“t”字型，捏合爪的“t”字型的豎桿沿徑向向內，捏合爪“t”字型豎桿懸空的末端連接內筒壁，捏合爪的“t”字型的橫桿平行于攪拌軸的旋轉軸；

4、攪拌槳葉沿軸向與捏合爪間隔交錯設置，攪拌槳葉的刮刀沿軸向伸入相鄰的捏合爪的橫桿內側，捏合爪“t”字型的橫桿沿軸向伸入相鄰的刮刀內側；當攪拌槳在攪拌筒內轉動時，攪拌槳葉與捏合爪在攪拌筒內相互轉動捏合。

5、優選的，所述攪拌槳葉設有多片，多片攪拌槳葉環繞攪拌軸布設；捏合爪設有多根，多根捏合爪環繞攪拌筒的圓筒內壁布設。

6、更優的，所述攪拌槳葉設有2～6片，攪拌槳葉環繞攪拌軸均布；捏合爪設有7～16根，捏合爪環繞攪拌筒的圓筒內壁均布。

7、優選的，所述攪拌槳葉設有多片，多片攪拌槳葉沿?cái)嚢栎S的軸向布設。

8、優選的，所述攪拌軸的端部設有聯軸器。

9、更優的，所述聯軸器包括：攪拌軸的端部沿軸向向內凹陷的內六角孔。

10、優選的，所述攪拌筒、攪拌槳葉與攪拌軸同旋轉軸。

11、優選的，所述刮刀沿徑向靠近內筒壁。

12、本發明的有益效果是：

13、1、本發明采用螺旋分布的槳葉，既能輸送熔體，確保聚酯熔體在反應器內連續流動，實現連續進料出料，避免停滯或不均勻反應，又能提高攪拌效果。

14、2、本發明槳葉端部設置刮刀，防止熔體在釜壁停留，避免過度反應或物料降解，提高產品質量穩定性。

15、3、本發明釜壁設有捏合爪，與攪拌槳葉及刮刀協同作用，提高表面更新速率，強化脫揮和傳質效率，同時減少死區，提高反應均勻性，加速低分子揮發，提高傳質效率，促進縮聚反應速率。

16、4、本發明相比雙軸設備，單軸捏合設計簡化了結構，提高了運行穩定性，同時降低能耗，實現更高效、經濟的聚酯終縮聚工藝。

技術特征：

1.用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，包括：攪拌槳（1）、攪拌筒（2），所述攪拌筒（2）呈圓筒狀；

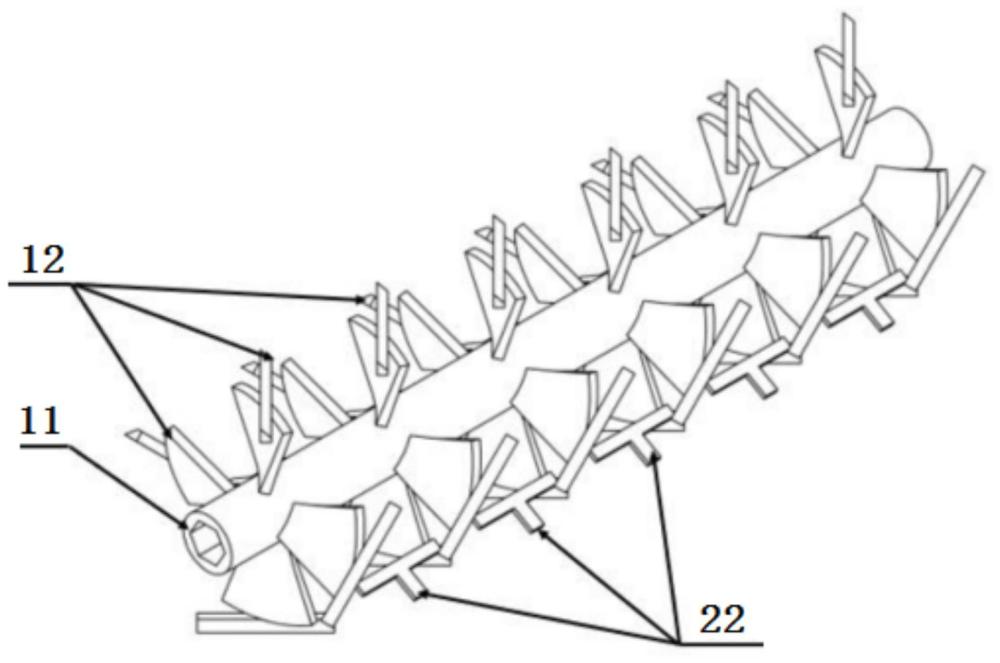

2.根據權利要求1所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述攪拌槳葉（12）設有多片，多片所述攪拌槳葉（12）環繞所述攪拌軸（11）布設；所述捏合爪（22）設有多根，多根所述捏合爪（22）環繞所述攪拌筒（2）的圓筒內壁布設。

3.根據權利要求2所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述攪拌槳葉（12）設有2～6片，所述攪拌槳葉（12）環繞所述攪拌軸（11）均布；所述捏合爪（22）設有7～16根，所述捏合爪（22）環繞所述攪拌筒（2）的圓筒內壁均布。

4.根據權利要求1所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述攪拌槳葉（12）設有多片，多片所述攪拌槳葉（12）沿所述攪拌軸（11）的軸向布設。

5.根據權利要求1所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述攪拌軸（11）的端部設有聯軸器。

6.根據權利要求5所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述聯軸器包括：所述攪拌軸（11）的端部沿軸向向內凹陷的內六角孔。

7.根據權利要求1所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述攪拌筒（2）、攪拌槳葉（12）與攪拌軸（11）同旋轉軸。

8.根據權利要求1所述的用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，其特征在于，所述刮刀（14）沿徑向靠近所述內筒壁（21）。

技術總結
本發明屬于高分子材料合成設備技術領域，涉及用于聚萘二甲酸乙二醇酯終縮聚的連續式單軸捏合反應器，包括：攪拌槳、攪拌筒，攪拌槳包括攪拌軸，攪拌軸上設有多個沿徑向向外伸出的攪拌槳葉，攪拌槳葉的梢部為刮刀；攪拌筒的內筒壁上設有捏合爪，捏合爪的“T”字型的豎桿沿徑向向內；攪拌槳葉沿軸向與捏合爪間隔交錯設置，當攪拌槳在攪拌筒內轉動時，攪拌槳葉與捏合爪在攪拌筒內相互轉動捏合；本發明通過螺旋分布的攪拌槳葉、槳葉端部刮刀以及釜壁捏合爪的協同作用，實現了高效的熔體輸送、捏合和表面更新，顯著提升聚酯終縮聚過程中的脫揮和傳質效率，同時降低能耗，確保產品質量穩定。

技術研發人員：陳飛,楊發虎,劉棟,陳秋震,王靜伊,張立群
受保護的技術使用者：西安交通大學
技術研發日：
技術公布日：2025/4/24
