本實用新型涉及一種分離裝置，尤其涉及一種稻谷空殼快速分離裝置。

背景技術：

分離裝置是實現分離過程的設備。根據結構可分為板式塔和填料塔二類，常用的有泡罩塔，浮閥塔，篩板塔，淋降板塔，填料塔等二應用于蒸餾、吸收、萃取、吸附等操作。

現有的分離裝置存在操作復雜、分離不徹底、工作效率低的缺點，因此亟需研發一種操作簡單、分離徹底、工作效率高的稻谷空殼快速分離裝置。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有分離裝置存在操作復雜、分離不徹底、工作效率低的缺點，本實用新型要解決的技術問題是提供一種操作簡單、分離徹底、工作效率高的稻谷空殼快速分離裝置。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種稻谷空殼快速分離裝置，包括有旋轉電機、轉桿、擋板、支桿、電動輪、拉線、彈性件、濾網、分離箱、鐵塊、升降氣缸、粘板、勺子、連接桿、減速電機、轉輪和吹風機，旋轉電機上方連接有轉桿，轉桿頂部連接有擋板，擋板上左右兩側對稱設有支桿，支桿頂端連接有分離箱，分離箱左右兩側中部設有孔Ⅰ，分離箱底部左右兩側對稱鉸接有濾網，分離箱左右兩側底部對稱連接有電動輪，濾網位于電動輪上方，電動輪上繞有拉線，拉線與濾網連接，濾網上設有彈性件，彈性件與分離箱連接，分離箱內底部左右兩側對稱設有吹風機，分離箱內前壁設有減速電機，減速電機后方連接有轉輪，轉輪連接有連接桿，連接桿末端連接有勺子，分離箱內頂部設置有升降氣缸，升降氣缸連接有鐵塊，鐵塊下方連接有粘板。

優選地，還包括有激振器，激振器設置在分離箱頂部左側。

優選地，還包括有電磁鐵，升降氣缸連接有電磁鐵，電磁鐵下方連接鐵塊。

工作原理：當進行稻谷谷殼分離時，工人將含有谷殼的稻谷倒入分離箱中，啟動升降氣缸，控制升降氣缸帶動鐵塊和粘板向下運動，當粘板到達合適位置時，關閉升降氣缸。啟動減速電機，減速電機旋轉，帶動轉輪轉動，轉輪連接有勺子，勺子將稻谷和谷殼攪動起來，啟動吹風機和旋轉電機，吹風機將稻谷中摻雜的谷殼和沙子向上吹起，旋轉電機快速轉動，加速分離箱內的稻谷、谷殼和沙子快速旋轉，谷殼全部黏在粘板上，沙子和部分稻谷通過分離箱上的孔Ⅰ掉落到濾網上，沙子通過濾網掉落到地上，稻谷留在濾網上。當稻谷谷殼分離完成時，關閉旋轉電機、吹風機和減速電機，啟動電動輪將濾網調整到水平位置，取下分離箱和濾網上的稻谷，完成稻谷谷殼分離工作。

因為還包括有激振器，激振器設置在分離箱頂部左側，激振器加速分離箱的振動，加快稻谷谷殼分離。

因為還包括有電磁鐵，升降氣缸連接有電磁鐵，電磁鐵下方連接鐵塊，在進行谷物分離時，通電，電磁鐵通電具有磁性，吸引鐵塊，當工作完成時，斷電，電磁鐵和鐵塊分離，可以很容易的對粘板進行更換。

（3）有益效果

本實用新型達到了操作簡單、分離徹底、工作效率高的效果。

附圖說明

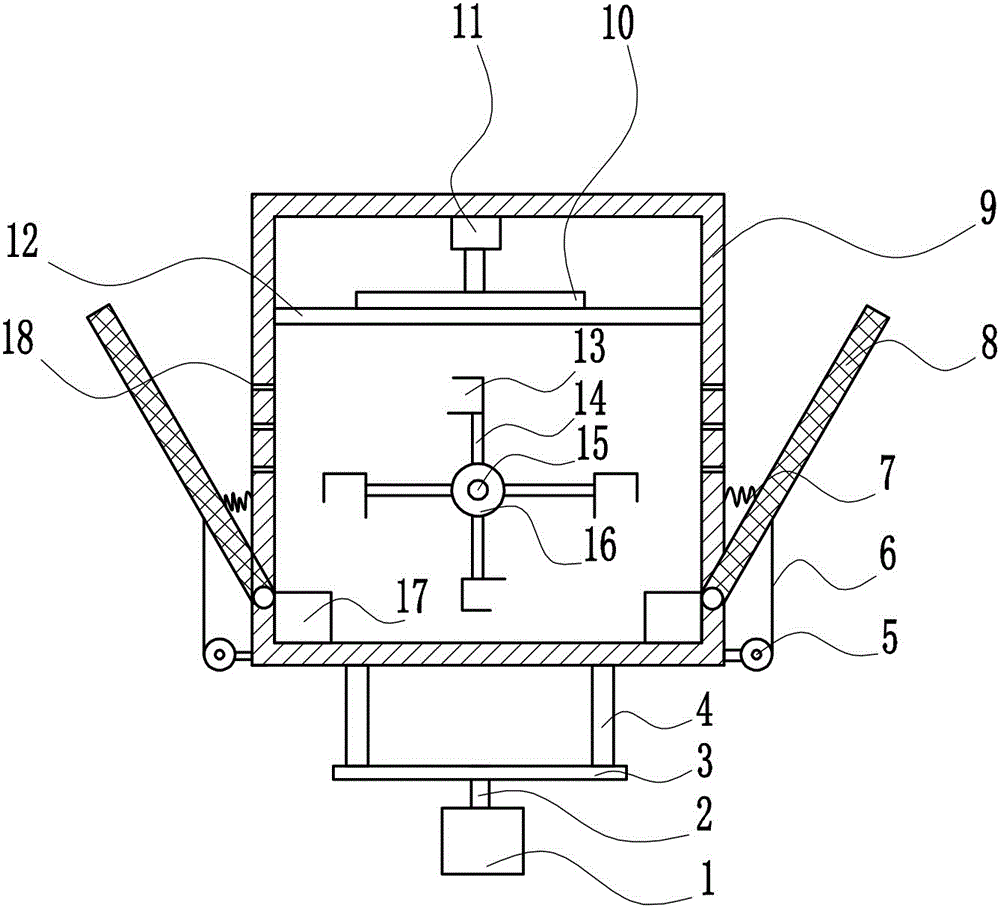

圖1是本實用新型的第一種主視結構示意圖。

圖2是本實用新型的第二種主視結構示意圖。

圖3是本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-旋轉電機，2-轉桿，3-擋板，4-支桿，5-電動輪，6-拉線，7-彈性件，8-濾網，9-分離箱，10-鐵塊，11-升降氣缸，12-粘板，13-勺子，14-連接桿，15-減速電機，16-轉輪，17-吹風機，18-孔Ⅰ，19-激振器，20-電磁鐵。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種稻谷空殼快速分離裝置，如圖1-3所示，包括有旋轉電機1、轉桿2、擋板3、支桿4、電動輪5、拉線6、彈性件7、濾網8、分離箱9、鐵塊10、升降氣缸11、粘板12、勺子13、連接桿14、減速電機15、轉輪16和吹風機17，旋轉電機1上方連接有轉桿2，轉桿2頂部連接有擋板3，擋板3上左右兩側對稱設有支桿4，支桿4頂端連接有分離箱9，分離箱9左右兩側中部設有孔Ⅰ18，分離箱9底部左右兩側對稱鉸接有濾網8，分離箱9左右兩側底部對稱連接有電動輪5，濾網8位于電動輪5上方，電動輪5上繞有拉線6，拉線6與濾網8連接，濾網8上設有彈性件7，彈性件7與分離箱9連接，分離箱9內底部左右兩側對稱設有吹風機17，分離箱9內前壁設有減速電機15，減速電機15后方連接有轉輪16，轉輪16連接有連接桿14，連接桿14末端連接有勺子13，分離箱9內頂部設置有升降氣缸11，升降氣缸11連接有鐵塊10，鐵塊10下方連接有粘板12。

還包括有激振器19，激振器19設置在分離箱9頂部左側。

還包括有電磁鐵20，升降氣缸11連接有電磁鐵20，電磁鐵20下方連接鐵塊10。

工作原理：當進行稻谷谷殼分離時，工人將含有谷殼的稻谷倒入分離箱9中，啟動升降氣缸11，控制升降氣缸11帶動鐵塊10和粘板12向下運動，當粘板12到達合適位置時，關閉升降氣缸11。啟動減速電機15，減速電機15旋轉，帶動轉輪16轉動，轉輪16連接有勺子13，勺子13將稻谷和谷殼攪動起來，啟動吹風機17和旋轉電機1，吹風機17將稻谷中摻雜的谷殼和沙子向上吹起，旋轉電機1快速轉動，加速分離箱9內的稻谷、谷殼和沙子快速旋轉，谷殼全部黏在粘板12上，沙子和部分稻谷通過分離箱9上的孔Ⅰ18掉落到濾網8上，沙子通過濾網8掉落到地上，稻谷留在濾網8上。當稻谷谷殼分離完成時，關閉旋轉電機1、吹風機17和減速電機15，啟動電動輪5將濾網8調整到水平位置，取下分離箱9和濾網8上的稻谷，完成稻谷谷殼分離工作。

因為還包括有激振器19，激振器19設置在分離箱9頂部左側，激振器19加速分離箱9的振動，加快稻谷谷殼分離。

因為還包括有電磁鐵20，升降氣缸11連接有電磁鐵20，電磁鐵20下方連接鐵塊10，在進行谷物分離時，通電，電磁鐵20通電具有磁性，吸引鐵塊10，當工作完成時，斷電，電磁鐵20和鐵塊10分離，可以很容易的對粘板12進行更換。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
