本實用新型涉及電容器生產設備的技術領域，具體涉及一種用于電容器生產的上料振動盤。

背景技術：

電容器包括電容器頭、長正極和短負極，所述長正極和短負極連接于裸品頭的同一端。在電容器生產中，進行打印工序前須在振動上料過程中對電容器裸品的長正極和短負極進行分極。

傳統技術中，振動上料盤包括子盤和母盤，母盤振動上料，子盤對裸品進行分極，上料效率低下并且區分極性效果不好。

技術實現要素：

針對現有技術的不足，本實用新型的目的旨在提供一種用于電容器生產的上料振動盤，在振動上料的過程中對電容器作初步篩選和分極，提高工作效率。

為實現上述目的，本實用新型采用如下技術方案：

一種用于電容器生產的上料振動盤，包括：

振動盤面；

圍繞振動盤面呈螺旋狀的振動料槽，該振動料槽一端形成連接振動盤面的連接端，該振動料槽的另一端形成出料端，該振動料槽的寬度由連接端至出料端逐漸減小，該振動料槽出料端的出料寬度匹配于電容器的尺寸大小；

分極機構，該分極結構包括弧狀的內側水平擋板和弧狀的外側水平擋板，該內側水平擋板和外側水平擋板分別經連接板連接振動料槽，該內側水平擋板和外側水平擋板之間形成一均勻的縫隙，該縫隙的寬度小于電容器頭的直徑、大于長正極和短負極之間的間距，該縫隙的開端連接出料端，內側水平擋板的正下方設置有垂直擋板，該垂直擋板經連接板連接到振動料槽上，該垂直擋板頂端到內側水平擋板的垂直距離短于長正極、長于短負極，該內側水平擋板下方、垂直擋板右側設置有一磁鐵；

設置于垂直擋板外側上的紅外線感應器，該紅外線感應器的感應端與垂直擋板頂端的垂直距離、小于電容器長正極與垂直擋板頂端的垂直距離；

連接紅外線感應器的控制器，該控制器還連接報警裝置。

作為本實用新型的一種改進，垂直擋板上還設置有光電計數器。

作為本實用新型的另一種改進，報警裝置為聲光報警裝置。

本實用新型的有益效果在于：振動料槽逐步變窄，尺寸過大的電容器將無法通過出料端，從而實現對電容器的初步篩選，有利于提高電容器的成品良率；當尺寸過大的電容器堵塞出料端時，沒有電容器通過縫隙，紅外線感應器將超過一定時長沒有電容器通過的信息通過電信號傳送至控制器，控制器發布控制命令使聲光報警裝置發出聲光報警，提示除去尺寸過大、導致出料端被堵塞的電容器；分極機構對通過出料端的電容器實現分極，有利于提高生產效率；光電計數器對通過分極機構的電容器進行計數，便于掌握上料進程。

附圖說明

圖1是本實用新型中振動盤主體的結構示意圖；

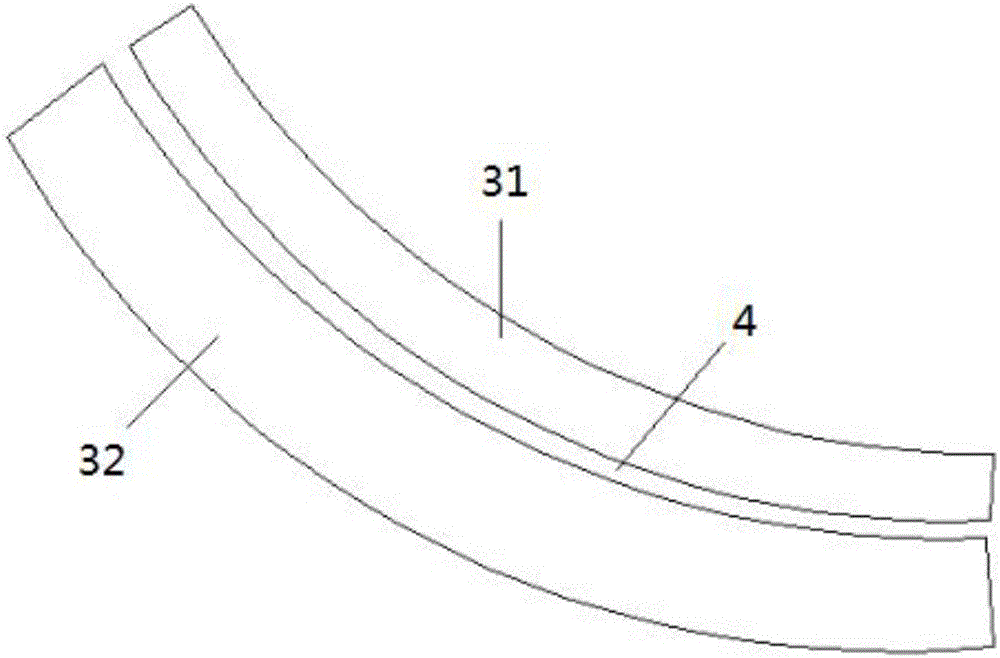

圖2是本實用新型中分極機構的俯視圖；

圖3是本實用新型中分極機構的結構示意圖；

圖4是本實用新型中紅外感應部分的結構框圖。

附圖標記：0、電容器；01、電容器頭；02、長正極；03、短負極；1、振動盤面；2、振動料槽；21、出料端；31、內側水平擋板；32、外側水平擋板；4、縫隙；5、垂直擋板；6、磁鐵。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

一種用于電容器生產的上料振動盤，包括振動盤面1、振動料槽2和分極機構，還包括驅動振動的振動機構(未圖示)，如圖1所示，振動料槽2圍繞振動盤面1呈螺旋狀，該振動料槽2一端形成連接振動盤面1的連接端，該振動料槽2的另一端形成出料端21，該振動料槽2的寬度由連接端至出料端21逐漸減小，該振動料槽2出料端21的出料寬度匹配于電容器0的尺寸大小；如圖2及圖3所示，分極結構包括弧狀的內側水平擋板31和弧狀的外側水平擋板32，該內側水平擋板31和外側水平擋板32分別經連接板連接振動料槽2，該內側水平擋板31和外側水平擋板32之間形成一均勻的縫隙4，該縫隙4的寬度小于電容器頭01的直徑、大于長正極02和短負極03之間的間距，該縫隙4的開端連接出料端21，內側水平擋板31的正下方設置有垂直擋板5，該垂直擋板5經連接板連接到振動料槽2上，該垂直擋板5頂端到內側水平擋板31的垂直距離短于長正極02、長于短負極03，該內側水平擋板31下方、垂直擋板5右側設置有一磁鐵6；如圖4所示，垂直擋板5的外側上設置有紅外線感應器，該紅外線感應器的感應端與垂直擋板5頂端的垂直距離、小于長正極02與垂直擋板5頂端的垂直距離，該紅外線感應器連接控制器，該控制器連接聲光報警裝置，垂直擋板5上還設置有光電計數器(未圖示)。

本實用新型使用時，逐步變窄的振動料槽2使尺寸過大的電容器0無法通過出料端21，當尺寸過大的電容器0堵塞出料端21時，沒有電容器0通過縫隙4，紅外線感應器將超過一定時長沒有電容器0通過的信息通過電信號傳送至控制器，控制器發布控制命令使聲光報警裝置發出聲光報警，提示除去尺寸過大、導致出料端21被堵塞的電容器0，使振動盤繼續工作；通過出料端21的電容器0通過縫隙4，在磁鐵6和垂直擋板5的作用下，電容器0通過分極機構后，短負極03位于振動料槽2的內側(靠近振動盤面1的一側)，長正極02位于振動料槽2的外側(遠離振動盤面1的一側)，從而實現對電容器0的分極，便于后續操作；在電容器0通過分極機構時，光電計數器(未圖示)對通過的電容器0進行計數，從而便于掌握上料進度。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
