本實用新型涉及農藥生產領域，特別是涉及一種粒度大小可調的農藥生產用分級機。

背景技術：

分級機是一種用于對顆粒狀物體進行分級篩分的設備，多用于農藥、農業、化工等行業，應用十分廣泛，但是，傳統的農藥生產用分級機在實際使用過程中仍存在一些問題。比如傳統的農藥生產用分級機只能篩分一種體積大小的農藥顆粒，無法根據實際的生產情況調整篩分粒度大小，只能通過更換分級板來解決，但是，頻繁更換分級板嚴重影響篩分效率，實用性差，針對上述情況，可以設計一種粒度大小可調的農藥生產用分級機來解決上述問題。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種粒度大小可調的農藥生產用分級機。

本實用新型通過以下技術方案來實現上述目的：

一種粒度大小可調的農藥生產用分級機，包括機架，其特征在于：所述機架上端設置有分級筒，所述分級筒上端連接機筒，所述機筒頂部安裝有上料斗，所述機筒內部上端還設置有擋料板，所述機筒內側中部還設置有對輥，所述分級筒中部設置有安裝塊，所述安裝塊為一內部中空的殼體，所述安裝塊內部設置有絲杠螺母座和用于安裝分級板的內部有一凹槽的定位塊，所述絲杠螺母座內設置有絲杠，所述絲杠朝外的一端連接手輪，所述絲杠朝內的一端連接所述分級板，所述分級板數量有兩個，兩個所述分級板均固定安裝在所述定位塊的所述凹槽內，所述分級板上還設置有篩孔，所述分級筒下端連接出料筒。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，所述擋料板數量有兩個，分別位于所述機筒內部上端兩側。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，所述對輥通過軸承與所述機筒兩端面連接，所述對輥位于兩個所述擋料板正下方。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，所述安裝塊數量有兩個，分別位于所述分級筒兩側面，所述絲杠螺母座、所述絲杠、所述手輪、所述分級板和所述定位塊數量也均為兩個，分別安裝在兩個所述安裝塊上。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，所述定位塊內開有一凹槽，兩個所述分級板通過所述凹槽上下緊密連接，其中，位于上端的那一個所述分級板與一個所述絲杠連接，位于下端的另一個所述分級板則與另一個所述絲杠連接。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，所述篩孔呈矩形陣列分布，所述篩孔均勻分布在兩個所述分級板上，所述篩孔為橢圓形通孔，且上下兩個所述分級板的所述篩孔的位置上下一致。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，所述分級板與所述絲杠連接處還設置有安裝座，所述安裝座用于固定所述絲杠端部，所述分級板通過所述安裝座與所述絲杠端部固定連接。

有益效果在于：該農藥生產用分級機加裝了兩個所述分級板，操作者可以通過轉動所述手輪調整顆粒粒度大小，無需更換所述分級板，操作簡便，實用性好。

附圖說明

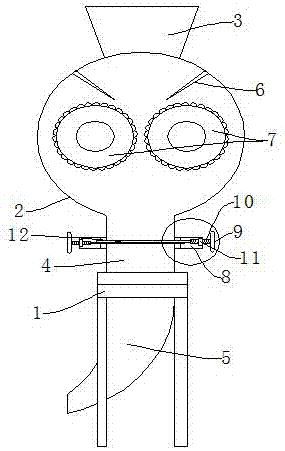

圖1是本實用新型所述一種粒度大小可調的農藥生產用分級機的結構示意圖；

圖2是本實用新型所述一種粒度大小可調的農藥生產用分級機的局部放大圖；

圖3是本實用新型所述一種粒度大小可調的農藥生產用分級機的分級板的結構示意圖。

附圖標記說明如下：

1、機架；2、機筒；3、上料斗；4、分級筒；5、出料筒；6、擋料板；7、對輥；8、安裝塊；9、手輪；10、絲杠；11、絲杠螺母座；12、分級板；13、定位塊；14、篩孔；15、安裝座。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖3所示，一種粒度大小可調的農藥生產用分級機，包括機架1，機架1上端設置有分級筒4，分級筒4上端連接機筒2，機筒2頂部安裝有上料斗3，機筒2內部上端還設置有擋料板6，機筒2內側中部還設置有對輥7，對輥7用于對上料斗3進入的原料進行擠壓造粒，分級筒4中部設置有安裝塊8，安裝塊8為一內部中空的殼體，安裝塊8用于安裝固定絲杠螺母座11，安裝塊8內部設置有絲杠螺母座11和用于安裝分級板12的內部有一凹槽的定位塊13，絲杠螺母座11用于安裝絲杠10，絲杠螺母座11內設置有絲杠10，絲杠10朝外的一端連接手輪9，當操作者用手轉動手輪9時，絲杠10沿著絲杠螺母座11的軸線方向移動帶動分級板12左右移動，此時，原先處于上下同一位置的篩孔14將發生錯位，對輥7擠壓生成的顆粒經由篩孔14下落的孔徑變小，則體積較大的殼體被擋在分級板12上部，而體積較小的顆粒則穿過篩孔14從出料筒5排出，從而實現調整顆粒粒度大小，絲杠10朝內的一端連接分級板12，分級板12數量有兩個，兩個分級板12均固定安裝在定位塊13的凹槽內，分級板12用于控制出料筒5出料顆粒的粒度大小，分級板12固定安裝在定位塊13內，分級板12上還設置有篩孔14，分級筒4下端連接出料筒5。

為了進一步提高粒度大小可調的農藥生產用分級機的實用性，擋料板6數量有兩個，分別位于機筒2內部上端兩側，對輥7通過軸承與機筒2兩端面連接，對輥7位于兩個擋料板6正下方，安裝塊8數量有兩個，分別位于分級筒4兩側面，絲杠螺母座11、絲杠10、手輪9、分級板12和定位塊13數量也均為兩個，分別安裝在兩個安裝塊8上，定位塊13內開有一凹槽，兩個分級板12通過凹槽上下緊密連接，其中，位于上端的那一個分級板12與一個絲杠10連接，位于下端的另一個分級板12則與另一個絲杠10連接，篩孔14呈矩形陣列分布，篩孔14均勻分布在兩個分級板12上，篩孔14為橢圓形通孔，且上下兩個分級板12的篩孔14的位置上下一致，分級板12與絲杠10連接處還設置有安裝座15，安裝座15用于固定絲杠10端部，分級板12通過安裝座15與絲杠10端部固定連接。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
