本技術涉及海產魚丸生產加工，特別是一種海產魚丸制備的除雜篩選裝置。

背景技術：

1、魚糜是一種新型的水產調理食品原料。將魚糜斬拌后，加食鹽、副原料等進行擂潰，成粘稠的魚肉糊再成型后加熱，變成具有彈性的凝膠體，此類制品包括魚丸、魚糕、魚香腸、魚卷等。由于魚糜制品調理簡便，細嫩味美，又耐儲藏，頗適合城市消費，這類制品即能大規模工廠化制造，又能家庭式手工生產。

2、現有技術中，魚糜在制成魚丸之前，需要對魚糜進行篩選除雜，避免魚糜內夾雜有大塊的魚骨或雜質，但是現在并沒有對魚糜進行除雜處理，這樣有可能在后續制作魚丸的時候需要人工進行將雜質剔除，所以在制作時需要先對魚糜進行除雜篩選操作。

技術實現思路

1、有鑒于此，本實用新型的目的是提供一種能夠實現魚糜除雜操作，便于后續制備魚丸的海產魚丸制備的除雜篩選裝置。

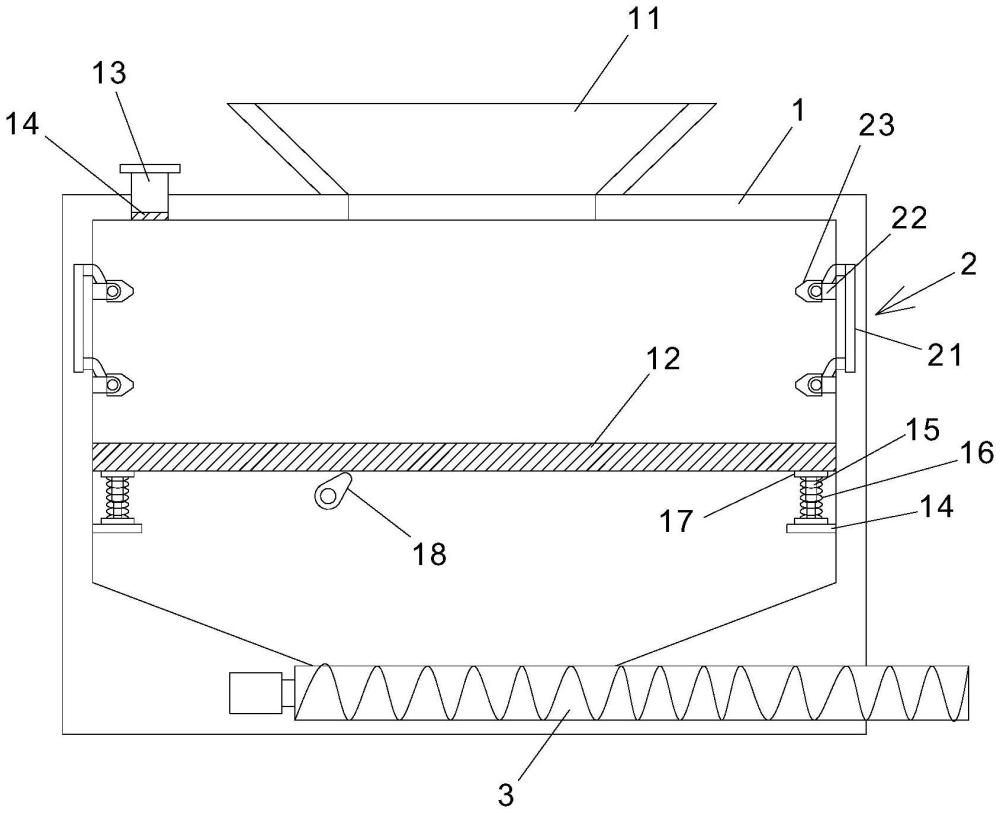

2、本實用新型采用以下方法來實現：一種海產魚丸制備的除雜篩選裝置，包括篩選倉體，所述篩選倉體上表面中部連接有進料斗，所述篩選倉體內中部設置有過濾板，所述篩選倉體內左右側面上端均設置有除雜件，所述篩選倉體上表面左端連接有出氣管，所述出氣管內的進氣口處設置有過濾網，所述篩選倉體的出料口處設置有螺旋輸送機。

3、進一步的，所述除雜件包括出氣管，所述篩選倉體的左右側面內上端均嵌設有所述出氣管，所述篩選倉體內左右側面上端的上下兩側均設置有u形塊，所述u形塊內鉸接設置有出氣頭，所述出氣管經一軟管與所述出氣頭連接設置，所述u形塊側面設置有用于帶動所述出氣頭上下擺動的第一電機。

4、進一步的，所述篩選倉體內左右側面下端均設置有固定塊，所述固定塊上表面設置有伸縮桿，所述伸縮桿上套設有復位彈簧，所述伸縮桿末端設置有震動塊，所述震動塊與所述過濾板底面連接設置，所述篩選倉體內后表面下端嵌設有第二電機，所述第二電機的輸出軸末端設置有用于帶動所述過濾板上下振動的偏心輪。

5、本實用新型的有益效果在于：本實用新型在裝置中加入了除雜件和篩選倉體，使得能夠實現對魚糜進行篩選除雜，將魚糜內的大顆的魚骨和雜質去除，便于后續制作魚丸，保證魚丸的質量，本實用新型結構簡單，操作便捷，能夠有效的節省人力物力，提高工作效率。

技術特征：

1.一種海產魚丸制備的除雜篩選裝置，其特征在于：包括篩選倉體，所述篩選倉體上表面中部連接有進料斗，所述篩選倉體內中部設置有過濾板，所述篩選倉體內左右側面上端均設置有除雜件，所述篩選倉體上表面左端連接有出氣管，所述出氣管內的進氣口處設置有過濾網，所述篩選倉體的出料口處設置有螺旋輸送機。

2.根據權利要求1所述的一種海產魚丸制備的除雜篩選裝置，其特征在于：所述除雜件包括出氣管，所述篩選倉體的左右側面內上端均嵌設有所述出氣管，所述篩選倉體內左右側面上端的上下兩側均設置有u形塊，所述u形塊內鉸接設置有出氣頭，所述出氣管經一軟管與所述出氣頭連接設置，所述u形塊側面設置有用于帶動所述出氣頭上下擺動的第一電機。

3.根據權利要求1所述的一種海產魚丸制備的除雜篩選裝置，其特征在于：所述篩選倉體內左右側面下端均設置有固定塊，所述固定塊上表面設置有伸縮桿，所述伸縮桿上套設有復位彈簧，所述伸縮桿末端設置有震動塊，所述震動塊與所述過濾板底面連接設置，所述篩選倉體內后表面下端嵌設有第二電機，所述第二電機的輸出軸末端設置有用于帶動所述過濾板上下振動的偏心輪。

技術總結
本技術提供了一種海產魚丸制備的除雜篩選裝置，包括篩選倉體，所述篩選倉體上表面中部連接有進料斗，所述篩選倉體內中部設置有過濾板，所述篩選倉體內左右側面上端均設置有除雜件，所述篩選倉體上表面左端連接有出氣管，所述出氣管內的進氣口處設置有過濾網，所述篩選倉體的出料口處設置有螺旋輸送機；本技術能夠實現魚糜除雜操作，便于后續制備魚丸的海產魚丸制備。

技術研發人員：邱德標,林斌,邱群
受保護的技術使用者：連江旭隆食品有限公司
技術研發日：20240708
技術公布日：2025/4/24
