本發明涉及公路基石篩選，尤其涉及一種公路基石篩選系統以及方法。

背景技術：

1、在公路基石篩選過程中，傳統設備長期存在動力傳遞效率低、篩分過程擾動大、粉塵污染嚴重及分級精度不足等技術瓶頸。具體而言，傳統篩分裝置多采用單一振動或旋轉模式，其動力傳遞系統因缺乏可靠的減速和轉矩分配機制，常導致運動穩定性差、篩網受力不均，不僅降低篩分效率，更因往復運動產生的機械擾動破壞已分層石料結構，造成細料混雜與粗料殘留的雙重問題。同時，傳統粉塵處理方式依賴獨立能耗的布袋除塵或水霧噴淋系統，不僅增加運營成本，且難以適應密閉空間作業需求，導致粉塵外溢現象普遍，嚴重污染環境并危害操作人員健康。此外，多級篩分設備普遍存在粗細料排料通道設計缺陷，缺乏物理隔離機制，使得不同粒徑石料在排料過程中易產生二次混合，直接影響分級精度與后續施工應用效果。

技術實現思路

1、本發明涉及一種公路基石篩選系統以及方法，其整體結構采用模塊化設計，同步電機驅動多組搖擺引導體實現四級篩分聯動，配合防塵網與吸風機形成全封閉作業空間，將篩分效率提升，更通過機械運動與流體力學的深度融合，解決了傳統篩選系統粉塵外溢、能耗偏高、分級精度不足等系統性問題。

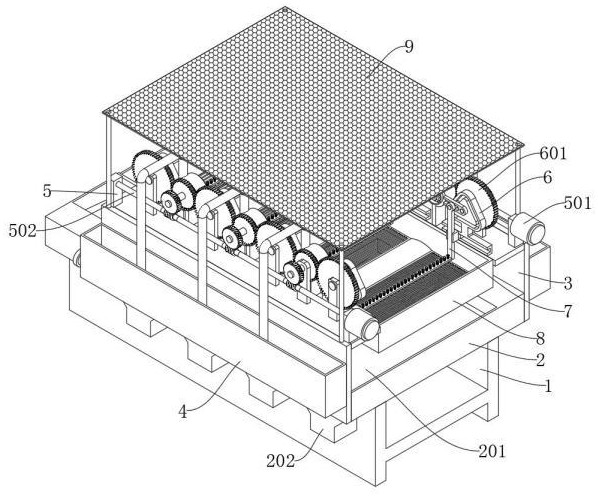

2、本發明提供了一種公路基石篩選系統以及方法，具體包括：支撐底架，用于支撐接料盤；

3、接料盤，并排依次相接設有至少四個，用于承接篩選下的各種粒徑的基石；

4、側架，共有兩個，分別分布于并排狀態的所述接料盤的前后兩端處；

5、除塵水箱，固定掛裝在所述側架的外側壁上；

6、驅動架，安裝在側架上端，用于驅動搖擺引導體；

7、搖擺引導體，安裝在驅動架內側的側架上，每個側架上設有至少四個搖擺引導體與接料盤相對應；

8、篩選托盤，處于兩個側架的上端之間，下方為接料盤，所述篩選托盤的一端封閉端，另一端為開口端，篩選托盤底板中由封閉端向開口端依次對應接料盤安裝有孔徑逐漸擴大的篩網；

9、單向撥動桿，為“凵”狀結構，每個所述篩網的上方分別設有一個單向撥動桿，單向撥動桿的兩端分別對應兩個側架上相對的搖擺引導體；

10、同一個側架上相鄰的兩個搖擺引導體之間分別轉動安裝第一齒輪，第一齒輪用于傳遞驅動架和搖擺引導體之間的動力，石料篩選時，單向撥動桿由篩選托盤封閉端向開口端沿篩網移動并向上抬起后回返下落如此循環，同時，篩選托盤由封閉端向開口端水平往復移動，篩選產生的灰塵輸送至除塵水箱吸收處理。

11、可選地，所述接料盤內腔為向一端下方傾斜的導料艙，導料艙的低處向下設有出料管，篩選托盤開口端處的接料盤的外側設有出渣盤，出渣盤與接料盤結構相一致，方向相反，用于承接篩選托盤中的粗料。

12、可選地，所述除塵水箱的上端為開口端，除塵水箱與側架等長。

13、可選地，所述驅動架中轉動安裝驅動軸，驅動架的一端固定安裝同步電機與驅動軸轉動相連接，驅動軸上對應每個第一齒輪的位置處設有蝸桿，第一齒輪的轉軸末端設有蝸輪與驅動軸上的蝸桿相嚙合，所述搖擺引導體的轉軸外端固定安裝第二齒輪，第一齒輪與相鄰的兩個第二齒輪相嚙合。

14、可選地，所述搖擺引導體的轉軸內端固定連接有撥叉，撥叉的圓周運動軌跡處環形開設有等邊三角狀的環槽，環槽下方的搖擺引導體上水平開設有直槽。

15、可選地，所述單向撥動桿的兩端分別固定設有掛銷，掛銷穿過撥叉滑動插接至環槽中；所述單向撥動桿的底部間隔均勻垂直滑動設有撥桿，撥桿的上端設有拉簧，拉簧的下端與單向撥動桿固定相連接，為撥桿提供始終向下的拉力，撥叉旋轉帶動單向撥動桿沿環槽的軌跡往復移動，單向撥動桿從篩選托盤封閉端向開口端移動時，單向撥動桿上的撥桿靠近篩網攜帶未過篩的石料向開口端移動，單向撥動桿從篩選托盤開口端向封閉端移動時，單向撥動桿先上移后下移，撥桿不與篩網上的石料接觸。

16、可選地，所述篩選托盤上與搖擺引導體相對應的位置處設有掛件，掛件上設有與撥桿豎向滑動卡接的卡槽，始終保持撥桿處于豎向狀態，掛件靠近搖擺引導體的一端固定設有水平的卡塊，卡塊滑動卡接在直槽中，撥叉帶動單向撥動桿往復移動的過程中，同步帶動篩選托盤往復水平移動。

17、可選地，所述篩選托盤上的相鄰的篩網之間設有上凸的弧狀的滯留坡體，滯留坡體用于滯留未充分篩選的石料，篩選托盤的封閉端處還設有輔助石料進入的進料引導體。

18、可選地，所述篩選托盤的上方還設有防塵網，防塵網通過支撐桿撐裝在兩個側架的上端之間，第一齒輪的內側還設有吸風機，吸風機的轉軸與第一齒輪的轉軸固定相連接，吸風機的吸氣口朝向篩選托盤上方，吸風機的出風口連接輸送管至對應一側的除塵水箱中，第一齒輪旋轉同步帶動吸風機將篩選產生的塵氣吸收并輸送至除塵水箱中降塵處理。

19、一種公路基石篩選方法，包括以下步驟：

20、第一、將石料從篩選托盤的進料引導體處加入，除塵水箱中加入水至淹沒輸送管處；

21、第二、啟動驅動架中的同步電機，驅動軸通過蝸桿與第一齒輪的蝸輪嚙合，傳遞轉矩至相鄰的兩個搖擺引導體，形成聯動旋轉機構，使搖擺引導體的撥叉進入圓周運動狀態；

22、第三、撥叉通過環槽與掛銷的配合，帶動單向撥動桿沿篩選托盤長度方向往復移動，從封閉端向開口端移動時，撥桿在拉簧作用下保持向下接觸篩網，推動未過篩石料向開口端移動，從開口端返回時，撥桿隨單向撥動桿上移脫離篩網，避免反向干擾已分層石料；

23、第四、搖擺引導體通過直槽與卡塊的滑動配合，帶動篩選托盤的掛件水平往復移動，篩選托盤的掛件與撥桿的豎向卡接配合，確保單向撥動桿能夠始終處于豎向狀態；

24、第五、石料經進料引導體進入篩選托盤封閉端，依次通過孔徑逐漸增大的篩網進行四級篩分，符合孔徑的石料落入對應接料盤的導料艙，未過篩粗料通過滯留坡體暫存后繼續向開口端移動，最終進入出渣盤，通過撥桿的周期性單向推動與篩選托盤的往復水平移動配合，形成石料在篩網上的滾動-分層-推移循環，結合滯留坡體的截留作用，提升多級篩分的徹底性和效率；

25、第六、第一齒輪同步驅動吸風機，在篩選托盤上方形成負壓區，含塵氣流經防塵網進入吸風機，通過輸送管排入除塵水箱進行吸收降塵處理。

26、本發明提供了一種公路基石篩選系統以及方法，具有如下有益效果：

27、驅動系統采用同步電機驅動軸與蝸輪蝸桿減速傳動鏈，將轉矩精準傳遞至搖擺引導體，通過環形等邊三角狀環槽與掛銷的配合，將旋轉運動轉化為單向撥動桿的直線往復運動。該結構不僅實現了動力傳遞的可靠性，更通過撥桿底部的拉簧設計，在推料階段保持恒定下壓力，確保石料在篩網表面的有效推移；而在回返階段自動抬升脫離篩網，徹底避免了傳統篩分設備因往復擾動導致的分層破壞問題。

28、篩選托盤的創新性復合運動機制整合了水平振動與單向推動：掛件通過卡塊與直槽的滑動配合，將搖擺引導體的旋轉運動轉化為托盤的往復振動，與撥桿的單向推料形成協同作用。這種運動模式促使石料在孔徑遞增的篩網表面產生獨特的"滾動-分層-推移"循環，細料快速透篩至對應接料盤，粗料經滯留坡體截留延長篩分路徑。弧形滯留坡體的特殊設計有效解決了傳統多級篩分中細料過早流失、粗料篩分不徹底的問題。

29、粉塵處理系統實現能量耦合與流體力學優化：第一齒輪在傳遞轉矩的同時驅動吸風機，形成負壓氣流區，含塵空氣經防塵網粗濾后通過輸送管進入除塵水箱。水箱上端開口設計使氣流與水面充分接觸，粉塵顆粒在紊流作用下被水霧粘附沉降，相較于傳統布袋除塵或水霧噴淋系統，粉塵處理效率提升且無需額外能耗。接料盤的傾斜導料艙與反向出渣盤構成重力分級通道，徹底避免粗細料混雜，實現了物理隔離的自動化排料。
