本發明涉及茶葉生產設備，尤其涉及一種用于茶葉加工的多級分揀裝置。

背景技術：

1、茶葉作為全球廣受歡迎的飲品，其加工流程中的分揀環節扮演著舉足輕重的角色。分揀的精確度和效率不僅關系到茶葉的品質和等級劃分，還直接影響到其市場價值。隨著茶葉產業的持續發展和消費者對品質要求的不斷提升，對茶葉分揀技術和設備的需求也日益嚴格。傳統的茶葉分揀方式主要依賴于人工操作，工人憑借視覺和觸覺對茶葉進行細致的甄別和分類，以區分不同大小、形狀、色澤以及品質的茶葉。

2、然而，人工分揀方式存在諸多局限性。首先，人工分揀的效率相對較低，難以應對茶葉產量的不斷增加。為了保持生產進度，往往需要投入大量的人力和時間成本，這無疑會大幅提升生產成本。其次，人工分揀的質量穩定性難以保證。由于工人的個體差異、工作經驗以及疲勞程度等因素的影響，分揀結果往往存在較大的波動，導致茶葉品質參差不齊。這不僅影響了產品的整體質量，還削弱了茶葉的市場競爭力，限制了茶葉產業的進一步發展，因此，需要設計一種高效、均勻且能減少茶葉損傷的用于茶葉加工的多級分揀裝置。

技術實現思路

1、為了克服傳統的茶葉分揀方式大多采用人工或簡單的機械裝置，存在分揀效率低、分揀不均勻、茶葉易受損的缺點，要解決的技術問題：提供一種高效、均勻且能減少茶葉損傷的用于茶葉加工的多級分揀裝置。

2、一種用于茶葉加工的多級分揀裝置，包括有工作臺、固定臺、滾動輥、篩選筒、環形導圈、弧形滑道、下料斗、安裝臺、n形架、轉桿、支撐架、驅動組件、篩選機構、抖動機構和進料組件，工作臺頂部左右兩側均設置有固定臺，固定臺頂部前后對稱設置有滾動輥，篩選筒兩端均設置有環形導圈，篩選筒上的圓孔從右自左依次變小，篩選筒通過環形導圈架設在四個滾動輥之上，左側的固定臺頂部設置有安裝臺，安裝臺底部設置有弧形滑道，弧形滑道與篩選筒左側出料口配合，左側的固定臺頂部嵌入式設置有下料斗，安裝臺頂部右側設置有n形架，n形架上轉動式設置有轉桿，轉桿中軸線與篩選筒中軸線重合，轉桿上間隔設置有支撐架，支撐架與篩選筒內側連接，安裝臺頂部設置有能夠帶動轉桿進行轉動的驅動組件，工作臺頂部設置有能夠對茶葉進行振動分選的篩選機構，固定臺頂部設置有能夠帶動篩選機構進行振動的抖動機構，右側的固定臺頂部設置有間隔送料的進料組件。

3、進一步地，篩選機構包括有直滑軌、滑動塊、橫板、直行滑軌、滑塊、滑動套、移動桿、篩網、第一彈性件和隔離板，工作臺頂部前后對稱設置有直滑軌，直滑軌內滑動式設置有滑動塊，同一側的兩個滑動塊之間設置有橫板，兩個橫板相互靠近的側壁上均橫向設置有直行滑軌，直行滑軌上滑動式設置有滑塊，滑塊上均設置有滑動套，滑動套上滑動式設置有移動桿，兩個移動桿頂部之間設置有篩網，移動桿上套接有第一彈性件，第一彈性件一端與篩網連接，第一彈性件另一端與移動桿底部連接，篩網頂部間隔設置有隔離板。

4、進一步地，驅動組件由驅動電機、減速器、鏈輪和鏈條組成，安裝臺頂部設置有驅動電機，安裝臺頂部前側設置有減速器，減速器與驅動電機連接，減速器的傳輸軸與轉桿上均設置有鏈輪，兩個鏈輪之間設置有鏈條。

5、進一步地，抖動機構包括有楔形塊、滑軸、波浪條、頂桿、第二彈性件、軸承座、轉軸、小齒輪、曲柄、滑動軸、一字槽板和齒圈，工作臺頂部前側左右對稱設置有楔形塊，篩網底部前側左右對稱設置有滑軸，滑軸與楔形塊配合，直行滑軌前后均設置有波浪條，篩網底部左右對稱設置有頂桿，頂桿與波浪條配合，滑塊與后側的波浪條之間設置有第二彈性件，固定臺底部中側均設置有軸承座，軸承座上設置有轉軸，轉軸上均設置有小齒輪，兩個小齒輪相互靠近的側壁偏心位置均轉動式設置有曲柄，曲柄另一端設置有滑動軸，橫板上均橫向設置有一字槽板，一字槽板與滑動軸滑動式配合，環形導圈上設置有齒圈，齒圈與相近的小齒輪嚙合。

6、進一步地，進料組件包括有進料斗、環形圈、隔板、環形架、環形倒料圈和隔離桿，右側的固定臺頂部設置有進料斗，進料斗左側壁開有圓形孔，進料斗內側壁設置有環形圈，環形圈左側間隔設置有隔板，隔板左側設置有環形架，環形架和環形圈之間轉動式設置有環形倒料圈，環形倒料圈與右側的環形導圈連接，環形倒料圈上開有落料口，環形倒料圈的落料口位置間隔設置有隔離桿，環形倒料圈與隔板配合。

7、進一步地，還包括有連接桿、柱形塊和撥動桿，右側的環形導圈內間隔設置有連接桿，連接桿之間設置有柱形塊，柱形塊上間隔開有插孔，柱形塊的插孔用于插入有撥動桿。

8、進一步地，還包括有吸塵器，進料斗右側設置有吸塵器。

9、進一步地，還包括有隔離網，進料斗右側壁設置有隔離網。

10、本發明的有益效果為：

11、1、本裝置通過驅動組件帶動轉桿、篩選筒及環形倒料圈的轉動，實現了茶葉的高效分段下料。上側隔板和環形倒料圈形成的定料區確保了下部茶葉穩定落入，而環形倒料圈的轉動配合柱形塊和撥動桿的設計，能快速將茶葉撥散開，提高了處理效率。

12、2、篩選筒的旋轉不僅逐步帶動茶葉向左側翻轉滑動，還通過圓孔實現了不同大小茶葉的篩選。同時，齒圈、小齒輪、曲柄及一字槽板的聯動機制，使得篩網能夠進行上下振動，有助于茶葉末的篩選。此外，篩網的上下抖動和復位功能，進一步增強了篩選效果，確保了多級分揀作業的順利完成。整個裝置結構簡單，操作便捷，有效提高了茶葉分揀的效率和準確性。

技術特征：

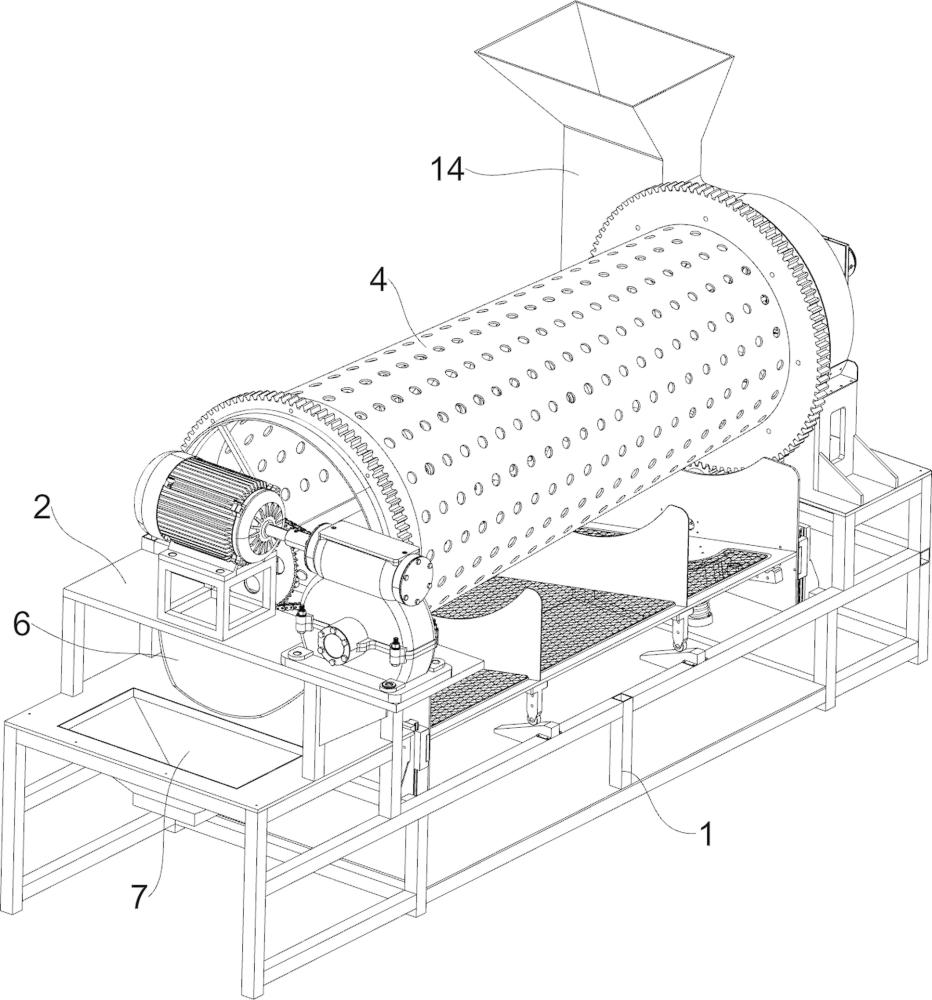

1.一種用于茶葉加工的多級分揀裝置，其特征是：包括有工作臺（1），所述工作臺（1）頂部左右兩側均設置有固定臺（2），所述固定臺（2）頂部前后對稱設置有滾動輥（3），篩選筒（4）兩端均設置有環形導圈（5），所述篩選筒（4）上的圓孔從右自左依次變小，所述篩選筒（4）通過所述環形導圈（5）架設在四個所述滾動輥（3）之上，左側的所述固定臺（2）頂部設置有安裝臺（8），所述安裝臺（8）底部設置有弧形滑道（6），所述弧形滑道（6）與所述篩選筒（4）左側出料口配合，左側的所述固定臺（2）頂部嵌入式設置有下料斗（7），所述安裝臺（8）頂部右側設置有n形架（9），所述n形架（9）上轉動式設置有轉桿（10），所述轉桿（10）中軸線與所述篩選筒（4）中軸線重合，所述轉桿（10）上間隔設置有支撐架（101），所述支撐架（101）與所述篩選筒（4）內側連接，所述安裝臺（8）頂部設置有能夠帶動所述轉桿（10）進行轉動的驅動組件（11），所述工作臺（1）頂部設置有能夠對茶葉進行振動分選的篩選機構（12），所述固定臺（2）頂部設置有能夠帶動所述篩選機構（12）進行振動的抖動機構（13），右側的所述固定臺（2）頂部設置有間隔送料的進料組件（14）。

2.根據權利要求1所述的一種用于茶葉加工的多級分揀裝置，其特征是：篩選機構（12）包括有直滑軌（121），所述工作臺（1）頂部前后對稱設置有直滑軌（121），所述直滑軌（121）內滑動式設置有滑動塊（122），同一側的兩個所述滑動塊（122）之間設置有橫板（123），兩個所述橫板（123）相互靠近的側壁上均橫向設置有直行滑軌（124），所述直行滑軌（124）上滑動式設置有滑塊（125），所述滑塊（125）上均設置有滑動套（126），所述滑動套（126）上滑動式設置有移動桿（127），兩個所述移動桿（127）頂部之間設置有篩網（128），所述移動桿（127）上套接有第一彈性件（129），所述第一彈性件（129）一端與所述篩網（128）連接，所述第一彈性件（129）另一端與所述移動桿（127）底部連接，所述篩網（128）頂部間隔設置有隔離板（1210）。

3.根據權利要求2所述的一種用于茶葉加工的多級分揀裝置，其特征是：所述驅動組件（11）由驅動電機、減速器、鏈輪和鏈條組成，所述安裝臺（8）頂部設置有驅動電機，所述安裝臺（8）頂部前側設置有減速器，減速器與驅動電機連接，減速器的傳輸軸與所述轉桿（10）上均設置有鏈輪，兩個鏈輪之間設置有鏈條。

4.根據權利要求3所述的一種用于茶葉加工的多級分揀裝置，其特征是：抖動機構（13）包括有楔形塊（131），所述工作臺（1）頂部前側左右對稱設置有所述楔形塊（131），所述篩網（128）底部前側左右對稱設置有滑軸（132），所述滑軸（132）與所述楔形塊（131）配合，所述直行滑軌（124）前后均設置有波浪條（133），所述篩網（128）底部左右對稱設置有頂桿（134），所述頂桿（134）與波浪條（133）配合，所述滑塊（125）與后側的所述波浪條（133）之間設置有第二彈性件（135），所述固定臺（2）底部中側均設置有軸承座（136），所述軸承座（136）上設置有轉軸（137），所述轉軸（137）上均設置有小齒輪（138），兩個所述小齒輪（138）相互靠近的側壁偏心位置均轉動式設置有曲柄（139），所述曲柄（139）另一端設置有滑動軸（1310），所述橫板（123）上均橫向設置有一字槽板（1311），所述一字槽板（1311）與所述滑動軸（1310）滑動式配合，所述環形導圈（5）上設置有齒圈（1312），所述齒圈（1312）與相近的所述小齒輪（138）嚙合。

5.根據權利要求4所述的一種用于茶葉加工的多級分揀裝置，其特征是：進料組件（14）包括有進料斗（141），右側的所述固定臺（2）頂部設置有所述進料斗（141），所述進料斗（141）左側壁開有圓形孔，所述進料斗（141）內側壁設置有環形圈（142），所述環形圈（142）左側間隔設置有隔板（143），所述隔板（143）左側設置有環形架（144），所述環形架（144）和所述環形圈（142）之間轉動式設置有環形倒料圈（145），所述環形倒料圈（145）與右側的所述環形導圈（5）連接，所述環形倒料圈（145）上開有落料口，所述環形倒料圈（145）的落料口位置間隔設置有隔離桿（146），所述環形倒料圈（145）與所述隔板（143）配合。

6.根據權利要求5所述的一種用于茶葉加工的多級分揀裝置，其特征是：還包括有連接桿（15），右側的所述環形導圈（5）內間隔設置有所述連接桿（15），所述連接桿（15）之間設置有柱形塊（16），所述柱形塊（16）上間隔開有插孔（17），所述柱形塊（16）的所述插孔（17）用于插入有撥動桿（18）。

7.根據權利要求6所述的一種用于茶葉加工的多級分揀裝置，其特征是：還包括有吸塵器（19），所述進料斗（141）右側設置有所述吸塵器（19）。

8.根據權利要求7所述的一種用于茶葉加工的多級分揀裝置，其特征是：還包括有隔離網（20），所述進料斗（141）右側壁設置有所述隔離網（20）。

技術總結
本發明涉及茶葉生產設備技術領域，尤其涉及一種用于茶葉加工的多級分揀裝置，包括有工作臺，所述工作臺頂部左右兩側均設置有固定臺，所述固定臺頂部前后對稱設置有滾動輥，篩選筒兩端均設置有環形導圈，所述篩選筒上的圓孔從右自左依次變小。本裝置通過驅動組件帶動轉桿、篩選筒及環形倒料圈的轉動，實現了茶葉的高效分段下料。上側隔板和環形倒料圈形成的定料區確保了下部茶葉穩定落入，而環形倒料圈的轉動配合柱形塊和撥動桿的設計，能快速將茶葉撥散開，提高了處理效率。

技術研發人員：江新鳳,王禮獻,李琛,張賤根,郭久彬,張冬梅,張春云,蘆智鍇,楊雪珍,曹揮華,王新民,雙巧云,李建梅,鄧小軍,陳惠萍,徐浩
受保護的技術使用者：江西省經濟作物研究所
技術研發日：
技術公布日：2025/4/24
