本發明涉及天然氣生產，具體為一種天然氣生產的氣體脫水脫烴裝置。

背景技術：

1、天然氣作為一次能源在社會各個領域所占比例正逐漸提升，其市場需求量也正迅速增加。天然氣是一種重要的能源，可以用于發電、供暖、工業生產等領域。然而，天然氣中含有二氧化碳和大量的烴類物質，烴類物質包括甲烷、乙烷、丙烷等，這些物質會對管道和設備造成腐蝕，甚至會導致設備故障和爆炸等安全事故的發生。因此，必須對天然氣進行脫水脫烴處理，以保證天然氣在使用過程中的安全性和穩定性。

2、目前，現有的對天然氣進行氣體脫水脫烴時，處理方式單一，且需要用不同的設備對氣體進行處理，不便將脫水脫烴一體化，影響對天然氣的處理效果。

技術實現思路

1、為實現以上目的，本發明通過以下技術方案予以實現：

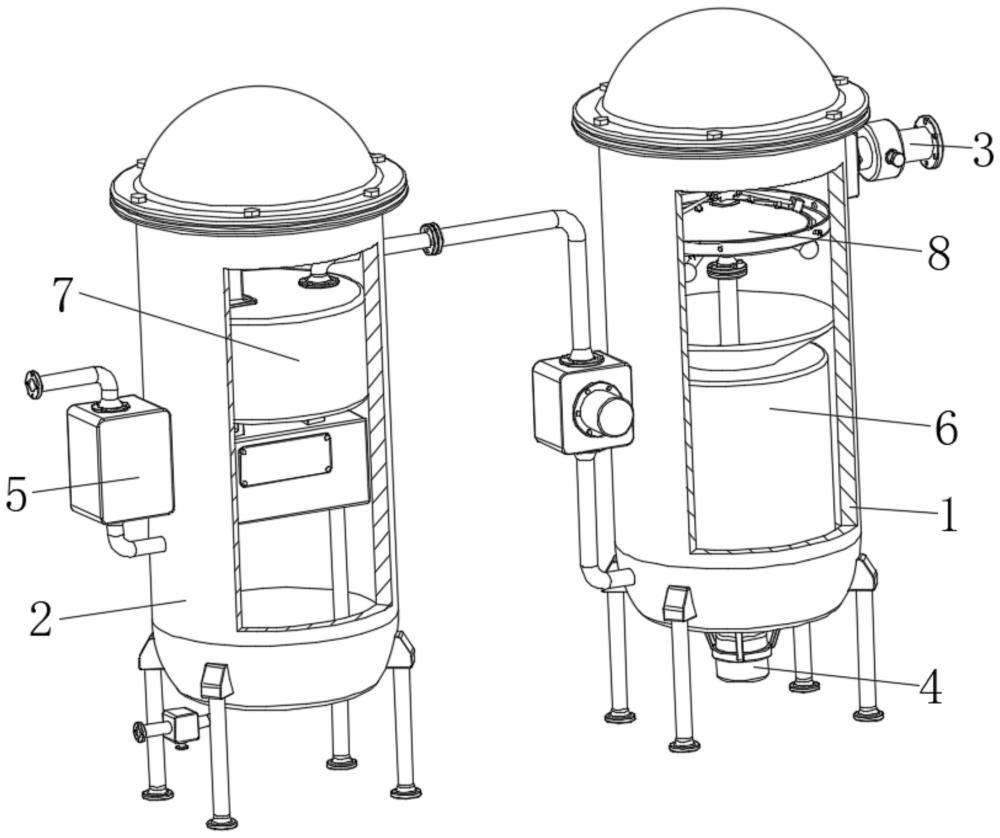

2、一種天然氣生產的氣體脫水脫烴裝置，包括脫水塔和脫烴塔，所述脫水塔的外圓面且靠近頂部位置安裝有進氣口，所述脫水塔底部的中間處安裝有伺服電機，所述脫烴塔外側的中間處安裝有干燥器；

3、一級處理機構，該一級處理機構用于對天然氣中的水汽處理，所述一級處理機構安裝在脫水塔內部的中間處；

4、其中，所述一級處理機構包括儲料倉和漏斗，所述儲料倉安裝在脫水塔內腔的底部，所述漏斗固定安裝在儲料倉頂部的中間處，所述儲料倉內部的中間處轉動安裝有轉軸，所述轉軸的底端通過聯軸器與伺服電機的輸出端之間固定安裝，所述儲料倉的底部且靠近脫水塔外圓面的位置安裝有排氣器具，所述轉軸的頂端安裝有輔助組件，所述轉軸的外圓面且靠近儲料倉內腔的底部位置安裝有開合模塊，所述轉軸的外圓面且靠近漏斗的位置安裝有葉輪片，利用伺服電機的輸出端轉動，可將轉軸帶動進行轉動，使得葉輪片被帶動一起轉動，利用葉輪片的轉動可對儲料倉內的空氣向下吹動，使得從進氣口處進入到脫水塔內的天然氣受到吸力，從而使得天然氣進入到儲料倉的內部，使得天然氣與儲料倉干燥吸水物料充分接觸，便可對天然氣中的水汽進行吸附，便可進行脫水處理；

5、二級處理機構，該二級處理機構用于對天然氣中的烴物質處理，所述二級處理機構安裝在脫烴塔內部的中間處；

6、其中，所述二級處理機構包括冷凝器和儲液箱，所述冷凝器安裝在脫烴塔的內部且靠近頂部位置，所述冷凝器的進氣端與排氣器具的出氣端之間連通，所述儲液箱安裝在冷凝器的底部，所述儲液箱內部的中間處固定安裝有圓形盲筒，所述圓形盲筒頂部的進氣端與冷凝器底部的出氣端之間連通，所述圓形盲筒內部的中間處安裝有螺旋片，所述圓形盲筒外圓面的底部開設有漏液孔，所述儲液箱底部的邊側處安裝有輸氣道，利用排氣器具的出氣端向冷凝器內排入天然氣，天然氣便可開始降溫，呈現低溫的狀態，使得天然氣中的烴類組分會發生相態變化而凝結成液體，隨著天然氣進入到圓形盲筒內，液態的烴類組分從漏液孔處下漏，從而實現與氣態天然氣的分離，便可進行脫烴處理。

7、優選的，所述漏斗從上往下口徑逐漸減小，所述轉軸從儲料倉的中心處和漏斗的中心處穿過，利用葉輪片安裝在靠近漏斗的位置，隨著葉輪片快速轉動，漏斗可對氣體進行導流，且結合漏斗從上往下口徑逐漸減小，形成倒錐形，便可增大氣體的流動速度，使得天然氣流通順暢。

8、優選的，所述葉輪片傾斜安裝，且所述葉輪片均勻安裝在轉軸的外圓面且靠近漏斗的位置。

9、優選的，所述輔助組件包括支撐桿，所述支撐桿的底端通過螺釘與轉軸的頂端固定安裝，所述支撐桿的頂端固定安裝有連接球，所述連接球外側的圓球面固定安裝有圓桿，所述圓桿外圓面的頂部固定安裝有毛刷，所述圓桿的底端固定安裝有磁球，通過伺服電機的輸出端帶動轉軸進行轉動，并在支撐桿和連接球支撐連接下，使得圓桿被帶動一起轉動，便可將毛刷帶動進行圓周轉動，利用毛刷的頂端與錐形濾網內側的圓錐面貼合，使得毛刷的頂端對錐形濾網內側的圓錐面進行刷除，減少粉塵雜質附著在錐形濾網上，利用結構之間相互作用，將結構聯系在一起。

10、優選的，所述圓桿傾斜安裝，所述圓桿為三個，且三個所述的圓桿均勻安裝在連接球外側的圓球面處，所述毛刷均勻安裝在圓桿外圓面的頂部。

11、優選的，所述開合模塊包括轉動盤和固定盤，所述轉動盤的中心與轉軸的外圓面之間固定安裝，所述轉動盤安裝在靠近儲料倉內腔底部的位置，所述固定盤的中心處開設有通孔，所述轉軸從固定盤中心處的通孔位置穿過，所述固定盤外側的邊緣處與儲料倉的內側面之間固定安裝，所述固定盤的底部與轉動盤的頂部之間貼合，所述固定盤外側的邊側處開設有一字形孔，所述轉動盤外側的邊側處開設有橢圓孔，當轉軸進行轉動時，可帶動轉動盤進行轉動，而固定盤是始終保持不動狀態，利用橢圓孔的位置與一字形孔的位置錯開時，轉動盤可對一字形孔進行封堵，便可減緩天然氣在儲料倉內的流動速度，增加天然氣與干燥吸水物料之間的接觸時間，隨著轉動盤持續轉動，利用橢圓孔的位置與一字形孔的位置重疊，便可使得天然氣再次流通，進一步促進對天然氣中的水汽去除。

12、優選的，所述一字形孔均勻開設在固定盤外側的邊側處，所述橢圓孔均勻開設在轉動盤外側的邊側處，所述一字形孔的位置與橢圓孔的位置相對應。

13、優選的，所述儲液箱安裝在冷凝器的正下方，所述圓形盲筒的開口朝向輸氣道的頂端，所述輸氣道的底端延伸至脫烴塔內腔的底部位置，當天然氣進入到圓形盲筒內時，在螺旋片的導向下，使得天然氣呈現旋流狀態，形成液態的烴類組分自身較重，受到的離心力大，便沿著圓形盲筒內壁移動，進一步促進液態的烴類組分從漏液孔漏掉。

14、利用脫烴塔內腔的底部盛有適量的烴類物質吸附劑，且輸氣道的底端延伸至脫烴塔內腔的底部位置，烴類物質吸附劑表面具有許多微小的孔隙，便可使得天然氣與吸附劑充分接觸，從而將天然氣中殘留的烴類物質進行吸附，從而對天然氣進行脫水脫烴一體化處理。

15、優選的，所述脫水塔的內部且靠近進氣口的位置安裝有預處理組件，所述預處理組件包括環形圈，所述環形圈通過螺栓與脫水塔的內壁且靠近頂部位置固定安裝，所述環形圈內側的中間處固定安裝有錐形濾網，所述錐形濾網頂部的中間處固定安裝有尖端基座，所述尖端基座的外側且靠近錐形濾網外側的錐形面的位置固定安裝有擺動桿，所述擺動桿的底端固定安裝有方形磁塊，所述擺動桿的外圓面且靠近錐形濾網的位置固定安裝有擊打塊，隨著天然氣從進氣口處進入到脫水塔的內部，使得天然氣與錐形濾網接觸，便可通過錐形濾網對天然氣攜帶的雜物進行過濾，便可對天然氣進行預處理，減少雜物的影響，且利用錐形濾網為錐形，過濾下來的雜物可進行滾動，便可使得雜物滾落到環形圈的內側位置。

16、優選的，所述擺動桿為兩個，且兩個所述的擺動桿沿著尖端基座對稱安裝，所述擊打塊的材料為橡膠材質，當支撐桿進行轉動時，可將磁球帶動進行轉動，結合磁球與方形磁塊為同名磁極，使得二者相遇時會產生相斥的磁力，利用方形磁塊受到磁球反向磁推力，使得擺動桿帶動擊打塊向遠離錐形濾網的方向轉動調節角度，伴隨著磁球持續轉動，使得磁球遠離方形磁塊時，反向磁推力消失，并利用擺動桿和方形磁塊自身的重力，擺動桿帶動擊打塊反向轉動，對錐形濾網進行擊打，使得錐形濾網產生振動，便可使得殘留在錐形濾網上的雜物脫落，充分利用結構之間相互作用，并結合磁力，將結構聯系在一起。

17、本發明提供了一種天然氣生產的氣體脫水脫烴裝置。具備以下有益效果：

18、該天然氣生產的氣體脫水脫烴裝置，利用伺服電機的輸出端轉動，可將轉軸帶動進行轉動，使得葉輪片被帶動一起轉動，利用葉輪片的轉動可對儲料倉內的空氣向下吹動，使得從進氣口處進入到脫水塔內的天然氣受到吸力，從而使得天然氣進入到儲料倉的內部，使得天然氣與儲料倉干燥吸水物料充分接觸，便可對天然氣中的水汽進行吸附，便可進行脫水處理。

19、該天然氣生產的氣體脫水脫烴裝置，隨著天然氣從進氣口處進入到脫水塔的內部，使得天然氣與錐形濾網接觸，便可通過錐形濾網對天然氣攜帶的雜物進行過濾，便可對天然氣進行預處理，減少雜物的影響，且利用錐形濾網為錐形，過濾下來的雜物可進行滾動，便可使得雜物滾落到環形圈的內側位置。

20、該天然氣生產的氣體脫水脫烴裝置，通過伺服電機的輸出端帶動轉軸進行轉動，并在支撐桿和連接球支撐連接下，使得圓桿被帶動一起轉動，便可將毛刷帶動進行圓周轉動，利用毛刷的頂端與錐形濾網內側的圓錐面貼合，使得毛刷的頂端對錐形濾網內側的圓錐面進行刷除，減少粉塵雜質附著在錐形濾網上。

21、該天然氣生產的氣體脫水脫烴裝置，通過磁球與方形磁塊相遇產生相斥的磁力，利用方形磁塊受到磁球反向磁推力，使得擺動桿帶動擊打塊向遠離錐形濾網的方向轉動調節角度，伴隨著磁球持續轉動，使得磁球遠離方形磁塊時，反向磁推力消失，并利用擺動桿和方形磁塊自身的重力，擺動桿帶動擊打塊反向轉動，對錐形濾網進行擊打，使得錐形濾網產生振動，便可使得殘留在錐形濾網上的雜物脫落。

22、五、該天然氣生產的氣體脫水脫烴裝置，利用葉輪片安裝在靠近漏斗的位置，隨著葉輪片快速轉動，漏斗可對氣體進行導流，且結合漏斗從上往下口徑逐漸減小，形成倒錐形，便可增大氣體的流動速度，使得天然氣流通順暢。

23、六、該天然氣生產的氣體脫水脫烴裝置，當轉軸進行轉動時，可帶動轉動盤進行轉動，而固定盤是始終保持不動狀態，利用橢圓孔的位置與一字形孔的位置錯開時，轉動盤可對一字形孔進行封堵，便可減緩天然氣在儲料倉內的流動速度，增加天然氣與干燥吸水物料之間的接觸時間。

24、七、該天然氣生產的氣體脫水脫烴裝置，利用排氣器具的出氣端向冷凝器內排入天然氣，天然氣便可開始降溫，呈現低溫的狀態，使得天然氣中的烴類組分會發生相態變化而凝結成液體，隨著天然氣進入到圓形盲筒內，液態的烴類組分從漏液孔處下漏，從而實現與氣態天然氣的分離，便可進行脫烴處理。

25、八、該天然氣生產的氣體脫水脫烴裝置，當天然氣進入到圓形盲筒內時，在螺旋片的導向下，使得天然氣呈現旋流狀態，形成液態的烴類組分自身較重，受到的離心力大，便沿著圓形盲筒內壁移動，進一步促進液態的烴類組分從漏液孔漏掉。

26、九、該天然氣生產的氣體脫水脫烴裝置，利用脫烴塔內腔的底部盛有適量的烴類物質吸附劑，且輸氣道的底端延伸至脫烴塔內腔的底部位置，烴類物質吸附劑表面具有許多微小的孔隙，便可使得天然氣與吸附劑充分接觸，從而將天然氣中殘留的烴類物質進行吸附，從而對天然氣進行脫水脫烴一體化處理。
