本實用新型涉及風電機組監控技術領域，特別涉及一種風電機組雷電告警裝置。

背景技術：

隨著能源危機的加重以及人類環境保護意識的加強，風能這種清潔的可再生能源越來越被重視。風電場風機的高度一般為80米左右，而且一般都豎立在空曠的位置，雖然風機的葉片都加裝了防雷裝置，但是遇到雷雨天氣，如果有人員接近風機的塔底，還是十分危險的，目前風機底部都設有固定的指示牌，但是不夠醒目，沒有起到很好的預警作用。

技術實現要素：

有鑒于此，本實用新型的主要目的在于，提供一種風電機組雷電告警裝置，包括：雷電檢測裝置，用于檢測雷電；

通信單元，與所述雷電檢測裝置連接，用于接收所檢測出的所述雷電情況，并遠程輸出；

雷電告警控制單元，與所述通信單元通信連接，用于依據所接收到的雷電信息，控制與其連接的雷電聲光告警單元工作。

由上，采用聲光的方式提醒工作人員請勿靠近，對危險性的提示效果遠遠高于文字指示信息，確保惡劣天氣下工作人員的安全。

可選的，所述雷電檢測裝置包括電場儀和電場天線。

可選的，所述通信單元至少包括以下之一：3G/4G通信模塊、Wi-Fi通信模塊和/或Zigbee通信模塊。

可選的，所述雷電聲光告警單元包括揚聲器和LED燈條所組成的告警板。

可選的，在所述雷電聲光告警單元與雷電告警控制單元所連接的電纜上，設有防水密封組件。

可選的，還包括：太陽能供電模塊，用于向風電機組雷電告警裝置提供電力。

可選的，所述太陽能供電模塊包括依次連接的：

太陽能電池板、太陽能供電控制器和逆變器，還包括與太陽能控制器連接的蓄電池。

附圖說明

圖1為風電機組雷電告警裝置的原理示意圖；

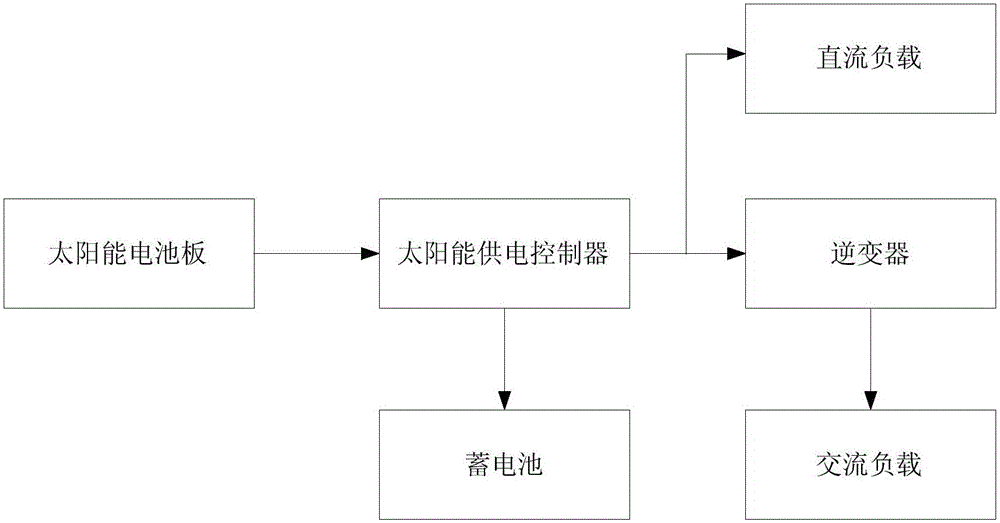

圖2為太陽能供電模塊的原理示意圖。

具體實施方式

為克服現有技術存在的缺陷，本實用新型提供了一種風電機組雷電告警裝置，出現雷電天氣時，采用聲光的方式告警，確保惡劣天氣下工作人員的安全。

如圖1所示，所示風電機組雷電告警裝置包括以下組成部分：

雷電檢測裝置10，用于檢測地面電場強度，從而判斷是否出現雷電情況。本實施例中，所述雷電檢測裝置10可通過電場儀實現。其原理為：在晴天時，地面電場帶電量為50～300V/m，臨下雨前地面電場帶電量可達到0.3～1KV V/m，而穩定降水時，地面電場帶電量為0.5～3V/m，當大雨、雷暴或陣雨等天氣時，地面電場帶電量為2～10V/m。通過電場儀檢測地面電場強度，可實現對當地上空一定距離范圍內云層帶電狀態進行準確判斷。

進一步的，所述雷電檢測裝置10還包括一電場天線(未圖示)，用于檢測雷電發生時所產生的瞬時電場強度。

通信單元20，與所述雷電檢測裝置10連接，用于接收所檢測出的雷電情況，并遠程輸出。所述通信單元20包括但不限于以下之一：3G/4G通信模塊、Wi-Fi通信模塊和/或Zigbee通信模塊。

雷電告警控制單元30，與所述通信單元20通信連接，用于依據所接收到的雷電信息，控制與其連接的雷電聲光告警單元40工作。本實施例中，所述雷電告警控制單元30可通過工控機實現。

雷電聲光告警單元40，與所述雷電告警控制單元30電連接，用于依據所述雷電告警控制單元30的控制指令進行報警。所述雷電聲光告警單元40包括揚聲器和LED燈條所組成的告警板。

進一步的，在所述雷電聲光告警單元40與雷電告警控制單元30所連接的電纜上，設有防水密封組件。

較佳的，本實施例中風電機組雷電告警裝置采用太陽能供電模塊提供電力。如圖2所示，所述太陽能供電模塊包括依次連接的太陽能電池板、太陽能供電控制器和逆變器，還包括與太陽能控制器連接的蓄電池。

所述太陽能電池板用于將光能轉換為電能，一部分電能存儲于蓄電池，另一部分電能用于供電。關于蓄電池的儲電放電過程，由太陽能供電控制器實現控制。逆變器用于將低壓直流電轉化為220V交流電。通過太陽能供電模塊，實現節省能源的目的。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型。總之，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
