本實用新型涉及一種適用于軸流式水輪機的新型活動導葉。

背景技術：

軸流式水輪機水頭低、流速小，導葉瓣體較高，可以采用空心導葉結構以實現降低材料成本的目的。鑒于活動導葉是水輪機導水機構中的重要部件，主要起到調節水量改變機組出力，以及正常與事故停機時封住水流等作用，必須考慮導葉的剛強度性能和封水性能，不能簡單的將其設計為中空結構，因此，開發出一種剛強度性能良好，封水性能強，安全可靠的軸流式水輪機活動導葉結構對降低生產成本具有重要意義。

技術實現要素：

本實用新型涉及一種適用于軸流式水輪機的新型活動導葉。本實用新型的技術方案為：由上瓣體(1)、下瓣體(2)、上封板(3)、下封板(4)、圓鋼(5)、長樞軸(6)、短樞軸(7)、封堵(8)組成，上瓣體(1)與下瓣體(2)之間設有圓鋼(5)和封堵(8)，圓鋼(5)與上瓣體(1)、下瓣體(2)通過塞焊焊接連接，封堵(8)與上瓣體(1)和下瓣體(2)采用坡口焊接連接，上瓣體(1)與下瓣體(2)通過坡口焊接連接，上封板(3)、下封板(4)與上瓣體(1)、下瓣體(2)通過坡口焊接連接，長樞軸(6)、短樞軸(7)與上瓣體(1)、下瓣體(2)之間采用圓弧光滑過渡(9)連接。

技術效果

軸流式水輪機活動導葉是水輪機導水機構中的重要部件，主要起到調節水量改變機組出力，以及正常與事故停機時封住水流等作用，設計制造中必須考慮導葉剛強度性能和良好的封水性能。本實用新型通過塞焊將圓鋼安置于空心導葉內部，在保證活動導葉剛強度和封水性能的前提下，實現了降低材料成本的目的。本實用新型活動導葉具有良好的剛強度性能和封水性能，大大降低了制造成本，具有節省材料、加工方便、安全可靠等優點。

附圖說明

圖1為本實用新型中新型軸流式水輪機活動導葉圖；

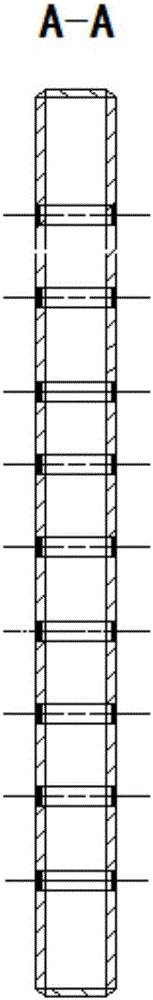

圖2為本實用新型中新型軸流式水輪機活動導葉A-A剖視圖；

圖3為本實用新型中新型軸流式水輪機活動導葉B-B剖視圖；

圖4為本實用新型中新型軸流式水輪機活動導葉C-C剖視圖。

具體實施方式：

如圖1所示一種適用于軸流式水輪機的新型活動導葉，該裝置由上瓣體1、下瓣體2、上封板3、下封板4、圓鋼5、長樞軸6、短樞軸7、封堵8組成。上瓣體1與下瓣體2之間設有圓鋼5和封堵8，圓鋼5與上瓣體1、下瓣體2通過塞焊焊接連接，如圖3所示，封堵8與上瓣體1和下瓣體2采用坡口焊接連接，上瓣體1與下瓣體2通過坡口焊接連接，上封板3、下封板4與上瓣體1、下瓣體2通過坡口焊接連接，長樞軸6、短樞軸7與上瓣體1、下瓣體2之間采用圓弧光滑過渡9連接，連接方式如圖4所示。本實用新型中新型軸流式水輪機活動導葉就是在空心活動導內部等間距的增加圓鋼5，提高空心活動導葉的剛強度性能和封水性能。本實用新型大大減少了加工材料，降低了制造成本，加工方便，同時具有良好的剛強度性能和封水性能等優點，適用于軸流式水輪機。
