本發明涉及一種旋轉機械中的下半內機室的變形調整方法。本申請主張基于2022年10月4日在日本申請的日本專利申請2022-159915號的優先權，并將該內容援用于此。

背景技術：

1、蒸汽渦輪或燃氣渦輪等旋轉機械通常具備：轉子，以沿水平方向延伸的軸線為中心能夠旋轉；內機室，覆蓋轉子的外周；及外機室，覆蓋內機室的外周。內機室具有：下半內機室，以軸線為中心呈半圓弧狀，并覆蓋在轉子中比軸線更靠下側的部分；及上半內機室，以軸線為中心呈半圓弧狀，并覆蓋在轉子中比軸線更靠上側的部分。外機室具有：下半外機室，以軸線為中心呈半圓弧狀，并覆蓋下半內機室的外周側；及上半外機室，以軸線為中心呈半圓弧狀，并覆蓋上半內機室的外周側。

2、在如上所述的旋轉機械中，有時內機室因自重或熱影響等而經年變形。若內機室變形，則有時難以進行旋轉機械的分解等。因此，在以下專利文獻1的記載中公開了一種使用變形調整裝置來調整內機室的變形的技術。

3、變形調整裝置具有：內機室側部件，安裝于作為下半葉片環的下半內機室上；外機室側部件，安裝于在該下半內機室的外周側配置的下半外機室；及桿，用于調節內機室側部件與外機室側部件的距離。在下半內機室中具有：下接觸面，向水平方向擴展，從而與上半內機室能夠接觸；及螺栓孔，從該下接觸面向鉛垂方向凹陷。在下半外機室中具有：下接觸面，向水平方向擴展，從而與上半外機室能夠接觸；及螺栓孔，從該下接觸面向鉛垂方向凹陷。內機室側部件安裝于緊固螺栓，該緊固螺栓的一部分插通于下半內機室的螺栓孔，并從下半內機室的下接觸面向上方突出。并且，外機室側部件安裝于緊固螺栓，該緊固螺栓的一部分插通于下半外機室的螺栓孔，并從下半外機室的下接觸面向上方突出。在桿的前端形成有外螺紋。并且，在外機室側部件上形成有桿的外螺紋能夠螺入的內螺紋。在該技術中，通過調整桿相對于外機室側部件的螺入量，調整內機室側部件與外機室側部件的距離，并調整安裝有內機室側部件的下半內機室的變形。

4、以往技術文獻

5、專利文獻

6、專利文獻1：國際公開第2020/036120號

技術實現思路

1、發明要解決的技術課題

2、在上述專利文獻1中記載的技術中，由于在從下半內機室的下接觸面突出的緊固螺栓上安裝變形調整裝置的內機室側部件，因此在使用變形調整裝置來調整下半內機室的變形時，在下半內機室的下接觸面上存在變形調整裝置的內機室側部件。因此，在上述專利文獻1中所記載的技術中，存在如下問題：在調整下半內機室的變形的狀態下，在該下半內機室上連接上半內機室極為麻煩。

3、因此，本發明的目的在于，提供一種下半內機室的變形調整方法，其在調整下半內機室的變形的狀態下，也能夠在該下半內機室上容易連接上半內機室。

4、用于解決技術課題的手段

5、用于實現所述目的的發明所涉及的一種方式的下半內機室的變形調整方法適用于以下旋轉機械。

6、該旋轉機械具備：轉子，以沿水平方向延伸的軸線為中心能夠旋轉；內機室，覆蓋所述轉子的外周；及外機室，覆蓋所述內機室的外周。所述內機室具有：下半內機室，以所述軸線為中心呈半圓弧狀，并覆蓋在所述轉子中比所述軸線更靠下側的部分；及上半內機室，以所述軸線為中心呈半圓弧狀，并覆蓋在所述轉子中比所述軸線更靠上側的部分。所述外機室具有：下半外機室，以所述軸線為中心呈半圓弧狀，并覆蓋所述下半內機室的外周側；及上半外機室，以所述軸線為中心呈半圓弧狀，并覆蓋所述上半內機室的外周側。所述下半內機室具有：下半內機室主體，以所述軸線為中心呈半圓弧狀，并覆蓋在所述轉子中比所述軸線更靠下側的部分；及內機室附屬部，設置于所述下半內機室主體。所述下半內機室主體在相對于所述軸線的周向的兩端，具有隨著向水平方向擴展而與所述上半內機室能夠接觸的下接觸面。所述內機室附屬部具有突出部，所述突出部比所述下半內機室主體更靠相對于所述軸線的徑向外側突出且比所述下接觸面更靠上側突出。

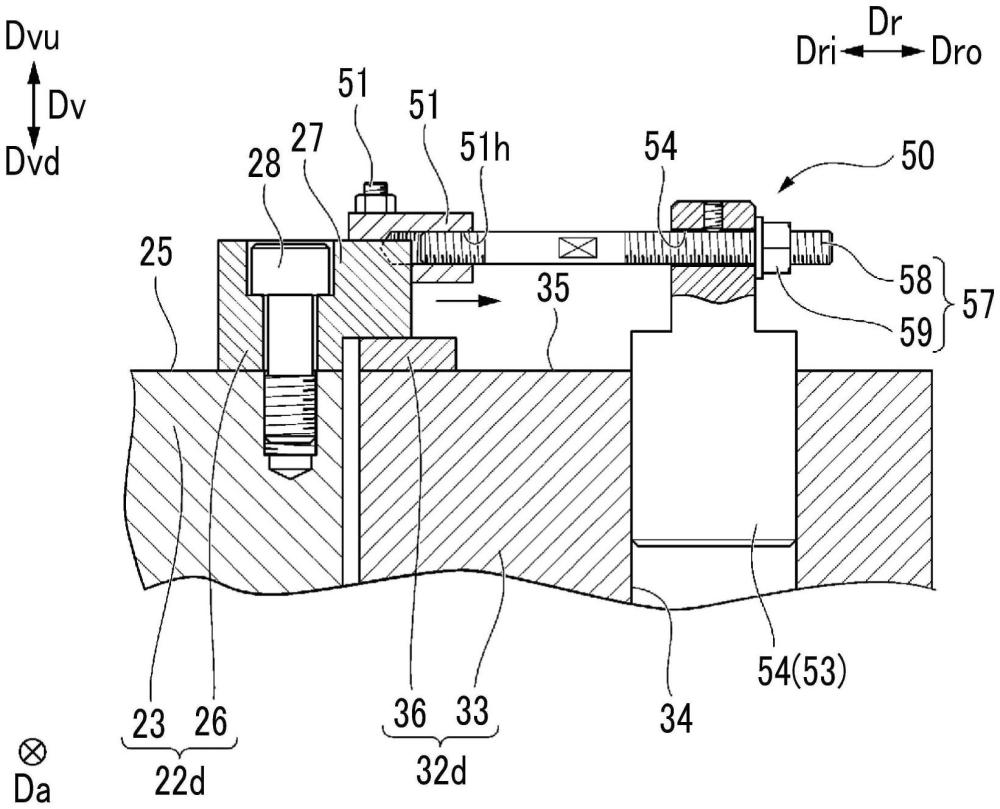

7、在以上旋轉機械中的下半內機室的變形調整方法中，執行如下工序：準備工序，準備變形調整裝置，所述變形調整裝置具有相對于所述突出部在相對于所述軸線的徑向上無法相對移動地能夠安裝的內機室側部件；裝置配置工序，將所述內機室側部件安裝于所述突出部，并將具有所述內機室側部件的所述變形調整裝置配置在所述突出部周圍；及變形調整工序，將安裝于所述突出部的所述內機室側部件推向相對于所述軸線的徑向內側，或者將所述內機室側部件拉向所述徑向外側。

8、在本方式中，由于能夠調整下半內機室的變形，因此在旋轉機械的分解時或組裝時，能夠避免下半內機室與轉子接觸等不良情況。而且，在本方式中，在使用變形調整裝置來調整下半內機室的變形時，在下半內機室的下接觸面上不存在變形調整裝置，因此能夠在變形調整中的下半內機室上容易連接上半內機室。

9、發明效果

10、根據本發明的一種方式，在調整下半內機室的變形或位置的狀態下，也能夠在該下半內機室上容易連接上半內機室。

技術特征：

1.一種下半內機室的變形調整方法，其為旋轉機械中的下半內機室的變形調整方法，所述旋轉機械具備：

2.根據權利要求1所述的下半內機室的變形調整方法，其中，

3.根據權利要求2所述的下半內機室的變形調整方法，其中，

4.根據權利要求3所述的下半內機室的變形調整方法，其中，

5.根據權利要求3所述的下半內機室的變形調整方法，其中，

6.根據權利要求5所述的下半內機室的變形調整方法，其中，

7.根據權利要求2至6中任一項所述的下半內機室的變形調整方法，其中，

技術總結
本發明提供一種下半內機室的變形調整方法，所述下半內機室具有呈半圓弧狀的下半內機室主體和設置于所述下半內機室主體的內機室附屬部。所述內機室附屬部具有突出部，所述突出部比所述下半內機室主體更靠徑向外側突出且比所述下半內機室主體的下接觸面更靠上側突出。在該旋轉機械中的下半內機室的變形調整方法中，執行如下工序：準備工序，準備變形調整裝置，所述變形調整裝置具有相對于所述突出部在徑向上無法相對移動地能夠安裝的內機室側部件；裝置配置工序，將所述內機室側部件安裝于所述突出部，并將所述變形調整裝置配置在所述突出部周圍；及變形調整工序，將安裝于所述突出部的所述內機室側部件向徑向內側進行按壓。

技術研發人員：橫井伯幸,堤榮一,小松原拓也,合屋直樹
受保護的技術使用者：三菱重工業株式會社
技術研發日：
技術公布日：2025/4/24
