本發明涉及水力發電，具體涉及一種基于調壓室涌浪法的水輪機絕對效率測試方法。

背景技術：

1、水輪機作為水力發電系統的核心設備，其效率直接關系到水電站的發電效益和能源利用水平。準確測量水輪機的效率，對于優化水電站運行、評估機組性能、制定檢修計劃以及提高水電能源的競爭力都具有重要意義。通過精確的效率測試，能夠深入了解水輪機在不同工況下的能量轉換能力，為提高水電站的整體運行效率和經濟效益提供關鍵依據。

2、目前水輪機真機絕對效率主要還是通過模型綜合特性曲線推算獲得，其主要方法為通過水輪機模型試驗得到模型水輪機的效率，然后通過水輪機相似性定律推算出真機的水輪機絕對效率。雖然該方法能夠方便快捷的得到水輪機的真機絕對效率，但是由于水輪機真機的制造、安裝等因素的影響，導致計算結果存在誤差，與實際機組情況不一致。

3、通過真機的水輪機效率試驗是得到水輪機真機絕對效率是最準確的方法。根據水輪機出力公式pm＝9.81qhη，要準確的獲得水輪機效率需要測量水輪機出力pm、水頭h以及水輪機流量q，其中水輪機出力pm和水頭h都能實現精確測量，但是真機的水輪機流量的精確測量卻十分困難，水輪機真機絕對效率試驗的一個重要的技術難點就是水輪機真機流量的準確測試，目前常用的方法主要有蝸殼差壓法、流速儀法和超聲波流量計法。

4、蝸殼差壓法測流主要原理是根據水流流經蝸殼進入水輪機時，遵循等速度矩原理通過測量蝸殼差壓h實現水輪機流量q的測量。該方法簡單易行，不需要在水輪機流道內布置復雜的測流量的儀器，測量方便。其主要缺點就是需要準確確定流量系數k，對于不同的機組蝸殼或同一蝸殼不同的測壓孔，其蝸殼流量系數是不同的常數。若要準確測量流量，需事先通過其他精確方法對特定機組的蝸殼流量系數進行標定，否則無法獲得水輪機的真實流量。

5、流速儀法測流的基本原理是通過測量水流中多個點的流速，再結合過水?dāng)嗝娴拿娣e，利用一定的數學方法來計算流量q。在進行真機水輪機測流時需要在水輪機過水流道中布置大量的流速儀。該方法的優點是測量精度高、原理比較簡單。其主要缺點是測量過程十分繁瑣，對于大斷面的水電機組，需要在過水?dāng)嗝嫔喜贾么罅康臏y(cè)點，測量工作耗時費力，效率較低，而且流速儀在高速水流中容易脫落、變形，影響測量效果。

6、超聲波流量計法測流目前主要是采用多普勒超聲波法，根據多普勒頻移的大小與流體流速之間的關系，通過測量頻移量計算出流體中散射體的運動速度，進而得到流體的流速。在實際測量中分為外夾式超聲波測流和內附式超聲波測流。外夾式超聲波測流需要在管道外部安裝超聲波探頭，只能適用于較小的管道；內附式超聲波測流是在流道內部安裝超聲波探頭，需要采用工程措施進行安裝和固定以及信號電纜的敷設。此外超聲波測流還有一個缺點就是受管道條件限制，需要管道有大約10～15倍管徑的平直段，這在實際水電站管道中是很難滿足的。

技術實現思路

1、本發明要解決的技術問題：如何實現水輪機流量準確測量進而得到水輪機的絕對效率。

2、針對現有技術的上述問題，提供一種基于調壓室涌浪法的水輪機絕對效率測試方法，結合機組的甩負荷試驗，通過測量調壓室涌浪實現水輪機流量的精確測量，再結合蝸殼差壓法，能夠方便而準確的得到各個工況下的水輪機的流量，從而實現水輪機絕對效率準確計算。

3、為了解決上述技術問題，本發明采用的技術方案為：

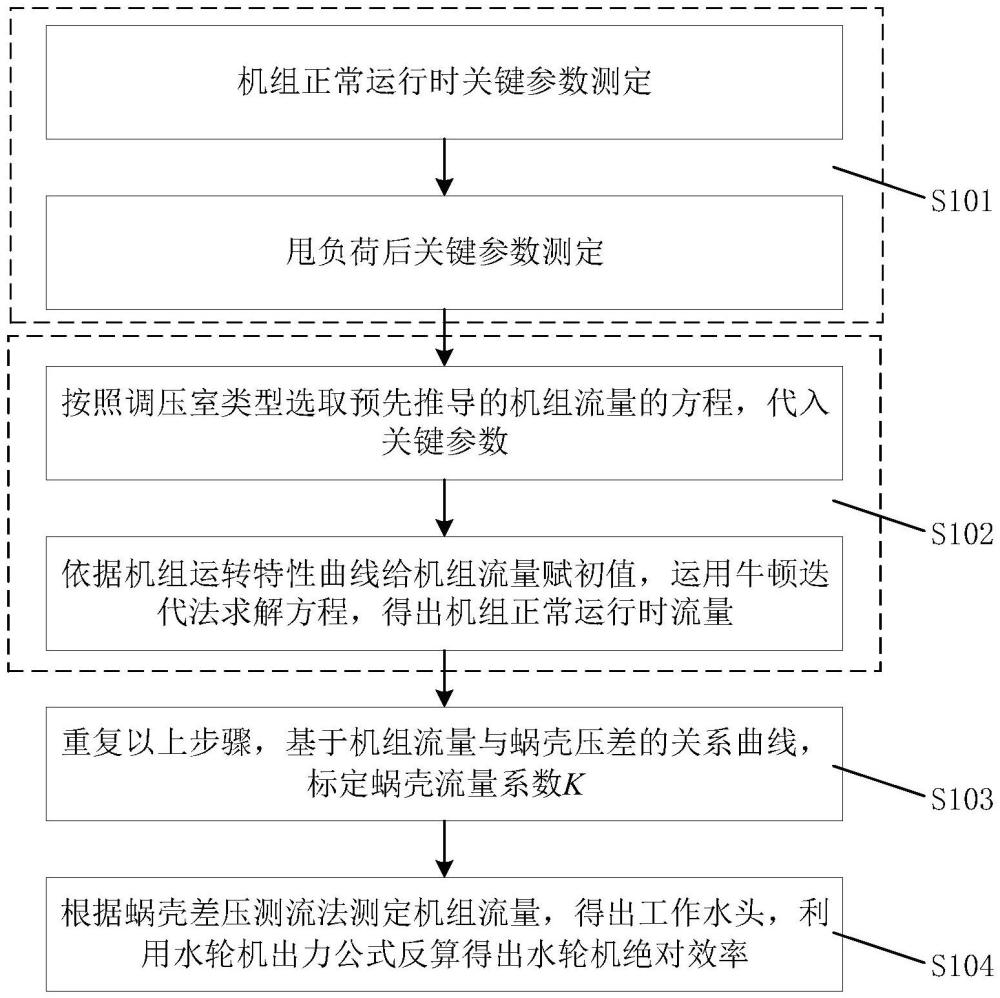

4、一種基于調壓室涌浪法的水輪機絕對效率測試方法，應用于設置有上游調壓室或者下游調壓室的水力發電系統，所述方法包括以下步驟：

5、s101)測定水電機組正常運行時的關鍵參數，并測定正常運行的水電機組甩負荷后，上游調壓室或者下游調壓室形成調壓室涌浪時的關鍵參數；

6、s102)將水電機組正常運行時的關鍵參數與形成調壓室涌浪時的關鍵參數代入機組流量方程，并求解機組流量方程得到水輪機正常運行時的機組流量；

7、s103)改變水輪機正常運行初始負荷，跳轉步驟s101，直到達到指定次數，根據每一次得出的機組流量與對應水電機組正常運行時的關鍵參數中的蝸殼壓差標定蝸殼流量系數；

8、s104)使用蝸殼差壓測流法測定當前工況的機組流量，根據當前工況的機組流量計算水輪機工作水頭后，利用水輪機出力公式反算得出水輪機絕對效率。

9、進一步的，若所述調壓室為上游調壓室，水電機組正常運行時的關鍵參數包括上游水庫水位值z(mì)庫、上游調壓室水位值z(mì)0、蝸殼壓差h；形成調壓室涌浪時的關鍵參數包括上游調壓室的調壓室最高涌浪水位值z(mì)max；

10、若所述調壓室為下游調壓室，水電機組正常運行時的關鍵參數包括下游水庫水位值z(mì)庫下、下游調壓室水位值z(mì)0下、蝸殼壓差h；形成調壓室涌浪時的關鍵參數包括下游調壓室的調壓室最低涌浪水位值z(mì)min。

11、進一步的，若所述調壓室為上游調壓室且為上游簡單式調壓室，所述機組流量方程表達式如下：

12、

13、式中，q0為待求解的機組流量，hw0＝z庫-z0；δzmax＝z庫-zmax；l為壓力引水道管道長度，f為壓力引水道管道面積，f為上游調壓室橫截面積，g為重力加速度。

14、進一步的，若所述調壓室為上游調壓室且為上游阻抗式調壓室，所述機組流量方程包括多個不同條件下的機組流量方程，將水電機組正常運行時的關鍵參數與形成調壓室涌浪時的關鍵參數代入與調壓室的類型相對應的機組流量方程，并求解機組流量方程時，具體是將水電機組正常運行時的關鍵參數與形成調壓室涌浪時的關鍵參數代入所有機組流量方程，并對所有機組流量方程全部求解后，使用每個機組流量方程的解驗證對應的條件，并選擇通過驗證的機組流量方程的解作為最終解，所述機組流量方程表達式如下：

15、當λ′hc0<1時：

16、

17、當λ′hc0>1時：

18、

19、當λ′hc0＝1時：

20、

21、式中，hc0為上游調壓室阻抗口水頭損失，q0為待求解的機組流量，hw0＝z庫-z0；δzmax＝z庫-zmax；l為壓力引水道管道長度，f為壓力引水道管道面積，f為上游調壓室橫截面積，g為重力加速度，為調壓室阻抗孔流量系數，s為調壓室阻抗孔斷面面積。

22、進一步的，若所述調壓室為下游調壓室且為下游簡單式調壓室，所述機組流量方程表達式如下：

23、

24、式中，q0為待求解的機組流量，hw0x＝z0下-z庫下；△zmin＝z庫下-zmin；lx為尾水道管道長度，fx為尾水道管道面積，fx為下游調壓室橫截面積，g為重力加速度。

25、進一步的，若所述調壓室為下游調壓室且為下游阻抗式調壓室，所述機組流量方程包括多個不同條件下的機組流量方程，將水電機組正常運行時的關鍵參數與形成調壓室涌浪時的關鍵參數代入與調壓室的類型相對應的機組流量方程，并求解機組流量方程時，具體是將水電機組正常運行時的關鍵參數與形成調壓室涌浪時的關鍵參數代入所有機組流量方程，并對所有機組流量方程全部求解后，使用每個機組流量方程的解驗證對應的條件，并選擇通過驗證的機組流量方程的解作為最終解，所述機組流量方程表達式如下：

26、當β'hc0x<1時：

27、

28、當β'hc0x>1時：

29、

30、當β'hc0x＝1時：

31、

32、式中，hc0x為下游調壓室阻抗口水頭損失，q0為待求解的機組流量，hw0x＝z0下-z庫下；△zmin＝z庫下-zmin；lx為尾水道管道長度，fx為尾水道管道面積，fx為下游調壓室橫截面積，g為重力加速度，為調壓室阻抗孔流量系數、s為調壓室阻抗孔斷面面積。

33、進一步的，水電機組正常運行時的關鍵參數還包括水輪導葉開度y0、蝸殼進口壓力值z(mì)1和尾水管出口壓力值z(mì)2，求解機組流量方程得到水輪機正常運行時的機組流量時，包括：

34、計算蝸殼進口壓力值z(mì)1和尾水管出口壓力值z(mì)2的差值，得到水輪機測壓管水頭hc；

35、從水輪機運轉特性曲線獲取n條導葉等開度線與m個水輪機水頭，構建對應的水輪機流量矩陣，水輪機流量矩陣的行數等于導葉等開度線數量且列數等于水輪機水頭數量，水輪機流量矩陣中的元素為在列數對應的水輪機水頭下且行數對應的導葉開度下的機組流量；

36、找出水輪機測壓管水頭hc在m個水輪機水頭中的所處的區間，并找出水輪導葉開度y0在n條導葉等開度線中的所處區間，然后對水輪機流量矩陣對應區間的機組流量進行線性插值，得到在水頭hc下導葉開度y0下的機組流量初始值q00；

37、將機組流量當前值代入機組流量方程與機組流量方程的導數，并根據機組流量方程與機組流量方程的導數以及機組流量當前值計算機組流量下一值，若機組流量下一值與機組流量當前值的差的絕對值不滿足精度要求，將機組流量下一值替換機組流量當前值，并重復執行本步驟，直到機組流量下一值與機組流量當前值的差的絕對值滿足精度要求，將機組流量下一值作為機組流量方程的根。

38、進一步的，機組流量下一值表達式如下：

39、

40、其中，q0k表示機組流量當前值，f(q0k)表示機組流量方程代入機組流量當前值后的值，f′(q0k)表示機組流量方程的導數代入機組流量當前值后的值。

41、進一步的，對水輪機流量矩陣對應區間的機組流量進行線性插值時，包括：

42、獲取水輪機測壓管水頭hc在m個水輪機水頭中的所處的區間hk-1<hc<hk，以及水輪導葉開度y0在n條導葉等開度線中的所處區間yj-1<y0<yj，確定水輪機流量矩陣對應的機組流量并進行水頭插值，表達式如下：

43、

44、其中，qj-1,k-1表示水輪機流量矩陣中在水輪機水頭hk-1下且導葉開度yj-1下的機組流量，qj-1,k表示水輪機流量矩陣中在水輪機水頭hk下且導葉開度yj-1下的機組流量，qj,k-1表示水輪機流量矩陣中在水輪機水頭hk-1下且導葉開度yj下的機組流量，qj,k表示水輪機流量矩陣中在水輪機水頭hk下且導葉開度yj下的機組流量；

45、根據水頭插值后的值，計算得到在水頭hc下導葉開度y0下的機組流量q00，表達式如下：

46、

47、其中，qj-1,0表示水輪機流量矩陣中的元素qj-1,k-1和qj-1,k之間的插值，qj,0表示水輪機流量矩陣中的元素qj,k和qj,k-1之間的插值。

48、進一步的，水輪機工作水頭的表達式如下：

49、

50、其中，q為當前工況的機組流量測量值，a1為蝸殼進口斷面面積，a2為尾水管出口斷面面積，z1為蝸殼進口壓力值，z2為尾水管出口壓力值，g為重力加速度；

51、水輪機絕對效率的表達式如下：

52、

53、其中，ng為當前工況下實測的水輪發電機的輸出功率，ηg為當前工況下的水輪發電機效率。

54、與現有技術相比，本發明的優點在于：

55、本發明根據水電站調壓室的位置和型式，結合水電站調壓室最高或最低涌浪建立不同的機組流量方程，通過求解機組流量方程得到的水輪機流量，再對蝸殼流量系數k進行標定，得到準確的蝸殼流量系數，最后結合蝸殼差壓法，根據不同蝸殼壓差值進行水輪機流量測量，能夠較為容易的獲得不同工況下水輪機的真機流量。

56、本發明的機組流量方程是以甩負荷前水輪機流量q0為未知數的超越方程f(q0)＝0，并采用牛頓迭代法求解超越方程f(q0)＝0，由于牛頓迭代法的求解速度和穩定性與迭代初始值密切相關，本發明根據水輪機測壓管水頭和導葉開度的測量值，結合水輪機運轉特性曲線得到迭代的初始值q00，該值與計算值較為接近，可以大大加快求解速度并保證了迭代過程具有良好的收斂性。
