本發明涉及微機電裝置領域，特別是微鏡陣列，且關于一種微機電裝置；一種照明光學單元；一種用于投射曝光設備的照明系統；一種對應的投射曝光設備以及一種制造微機電裝置的方法。

背景技術：

1、包括已知為微鏡陣列或微鏡致動器的以矩陣方式布置的可位移微鏡的裝置如今被用在多種裝置中，例如智能型手機、投影機、抬頭顯示器、條形碼讀取器、半導體制造中的掩模曝光單元和顯微鏡。對應的微鏡陣列是已知的，例如從以下文獻：de?10?2013?208?446a1、ep?0?877?272?a1和wo?2010/049076?a2。關于用于位移微鏡陣列中個別反射鏡(即微鏡)的適合致動器單元的公開具體說明于例如de?10?2013?206?529?a1、de?10?2013?206531?a1和de?10?2015?204?874?a1中。

技術實現思路

1、根據本發明，提出微機電裝置、包括此微機電裝置的照明光學單元且各自具有對應的照明光學單元的照明系統和投射曝光設備，以及用于制造根據本發明的微機電裝置的方法。

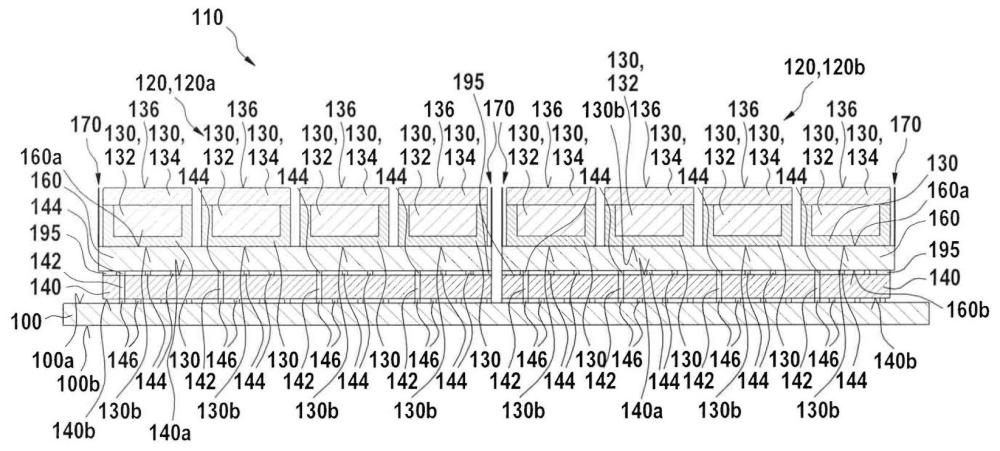

2、根據本發明的第一方面，提出一種微機電裝置，其包括具有基板表面的載體基板和多個mems模塊(mems：微機電系統)。在此情況下，多個mems模塊中的每一者包括：asic層，較佳為剛好一個，具有asic層前側和與該asic層前側相對定位的asic層后側；底板，具有底板前側和與該底板前側相對定位的底板后側；以及具有部件后側的多個微機電部件。微機電部件在其構造和/或功能方面不需要相同，雖然情況可能如此。底板布置于asic層前側上，且底板后側通過電性接觸點聚合連接至asic層前側。對此通過焊接或較佳地?zé)Y(jié)或共晶接合的聚合連接是特別適合的。作為示例，銀燒結膏可用作為燒結材料。多個微機電部件還布置在底板前側上且它們的部件后側連接至底板前側。在此情況下，底板和asic層之間的電性接觸點至少部分地、較佳為全部被至少一個保護框包圍，該保護框布置在底板和asic層之間并且同樣可以是導電的。于此可想到在一個mems模塊中具有多個保護框的實施方式，在此情況下，這些保護框中的每一者都包圍介于底板和asic層之間不同部分的電性接觸點，但是較佳為每個mems模塊只有剛好一個保護框。mems模塊的每一者的asic層具有用于控制多個微機電部件的一個或多個asic?(特殊應用集成電路)，其中所述一個或多個asic使用至少一部分的電性接觸點電連接至微機電部件，其中電性接觸點通常在底板中通過諸如通孔的電連接進一步被引導至微機電部件。舉例來說，為了在位于載體基板上的另外電子部件和微機電部件之間制造電連接，asic層也可選擇性地包括中介層(interposer)和/或除asic之外的其他部件。mems模塊的asic層可以是連續asic層或非連續asic層。asic層的連續性的用語意指asic層的所有元件通過該層本身彼此機械地連接。這種通過兩個元件之間的asic層的機械連接可通過元件本身和/或通過該層的其他元件來實現，例如asic、中介層、適合的連接元件、填充材料和/或接合材料。在非連續的asic層的情況下，例如此層具有諸如asic和/或中介層的元件，其不會通過該層本身彼此機械地連接。asic層因而具有間隙。電連接可通過介于asic層和底板之間的電性接觸點而被進一步引導。舉例而言，適當?shù)闹薪閷犹貏e是具有電連接的硅基中介層，例如穿硅通孔，諸如銅基通孔(cu通孔)。多個mems模塊布置在載體基板的基板表面上，且多個mems模塊的asic層后側連接至基板表面。此連接通常也以聚合方式來實施且較佳地通過燒結來實行。載體基板上的另外電子部件可以是例如用于控制整個機電裝置、被動部件和/或連接元件(例如插頭、電纜)的另外asic，例如用于制造至諸如運算單元的外部控制裝置的電連接且用于供電的目的。載體基板整體上用作部件載體且可包括用于引導電信號從載體基板的一個表面流至載體基板的另一表面的諸如通孔的電連接。在這方面，舉例而言，將另外電子部件布置在相對定位于具有mems模塊的基板表面的載體基板的基板表面上可能是有利的。載體基板可例如實質上由陶瓷構成，陶瓷可例如是al2o3基陶瓷。

3、此微機電裝置因此將其多個微機電部件細分為個別的組，每個組包括多個微機電部件，所述組在本發明的上下文中稱作mems模塊。多個mems模塊可各具有例如剛好2、3、4、5、6、9、12、16、20、25、30、36、42、49、56、64、72或81個的多個微機電部件，其他?≥?2?的數字也是可以想到的。多個微機電部件可布置成例如由行和列構成的矩形網格中，例如由兩行和兩列、兩行和三列、三行和三列、三行和四列、四行和四列、四行和五列、五行和五列、五行和六列、六行和六列、六行和七列、七行和七列、七行和八列、八行和八列、八行和九列或九行和九列構成。替代地，舉例而言，六邊形網格是可以想到的。根據本發明的機電裝置可包括例如剛好2、3、4、5、6、9、12、16、20、25、30、36、42、49、56、64、72或81個mems模塊，其他?≥2?的數字也是可以想到的。mems模塊也可布置在由行和列構成的矩形網格中，例如由兩行和兩列、兩行和三列、三行和三列、三行和四列、四行和四列、四行和五列、五行和五列、五行和六列、六行和六列、六行和七列、七行和七列、七行和八列、八行和八列、八行和九列或九行和九列構成。在此，例如替代性地，六邊形網格也是可以想到的。

4、將微機電裝置以此方式細分的一個有利方面是通過細分為mems模塊來實現降低結構的復雜度和故障易感性。已確立的是，具有減少數量的微機電部件的多個mems模塊比具有相同總數的微機電部件的單一單元在制造過程中更容易處理。尤其是，通過根據本發明的方法可顯著提高制造過程中的產量，因?yàn)樵谥圃炱陂g能以針對性的方式選擇專門包括全功能微機電部件的mems模塊。此外，例如為了覆蓋比根據本發明的單一微機電裝置可實現的更大區域，可以想到進而將多個這種根據本發明的微機電裝置連接以形成上位(superordinate)單元。根據本發明將保護框布置在底板和asic層之間確保在被保護框圍繞的區域中不會發生損壞。特別地，位于這些區域中的asic的結構和電性接觸點因而被保護免于諸如可發生在根據本發明的微機電裝置的制造期間還有后續操作期間的損壞和污染。保護框因此用于隔離環境。同時，asic層和底板之間的機械內聚力也增強。較佳地，mems模塊的保護框被實行以使得特別是因溫度引起的mems模塊的變形得以減少。

5、此外，保護框較佳地可被塑型以使得它們包圍或它們本身覆蓋整個asic層頂側和整個底板底側。保護框因而較佳地沿著asic層頂側和底板底側的邊緣延伸。較佳地，在此情況下，mems模塊的保護框不橫向突出超過底板，以為了能夠?qū)崿F(xiàn)在載體基板上mems模塊的盡可能最接近地布置，即高填充因子。同樣為了實現高填充因子，較佳地，mems模塊的asic層也不橫向突出超過底板。mems模塊的asic層因此較佳地具有等于或小于底板的尺寸。

6、本發明的一個特別重要的實施例是使用微鏡作為微機電部件。微機電裝置因而可尤其是微鏡陣列。在此情況下，多個微機電部件中的每一者包括具有用于反射光的反射表面的反射鏡元件，以及用于位移各微機電部件的反射鏡元件的位移單元，其中一個或多個asic被配置成控制位移單位。在此情況下，位移意指相對于至少一個自由度的移動。位移可以包括線性移動和旋轉。反射鏡元件可以是或可特別包含布拉格鏡(bragg?mirror)。位移單元可以是例如靜電致動器、例如具有梳狀電極。適合的致動器例如是以下文獻中所描述的那些：de?10?2013?206?529?a1、de?10?2013?206?531?a1和de?10?2015?204?874?a1。

7、此外，若多個mems模塊中的每一者中的多個微機電部件中的每一者具有實質上矩形、較佳為正方形的基底表面或?qū)嵸|(zhì)上六邊形的基底表面，則是特別有利的。實質上矩形或六邊形的基底表面意指與矩形或相應六邊形基底表面的相對輕微偏差是可想到的，例如由于圓角和/或凹入和/或凸出。

8、根據本發明的一種較佳配置，多個mems模塊中的每一者的至少一個保護框是多個mems模塊中的相應一者中的底板后側至asic層前側的一部分聚合連接。這使得根據本發明的裝置的保護框能夠在制造過程中特別簡單地實現。

9、例如通過適當?shù)臋C(jī)器，以便于能夠在制造過程中將mems模塊放置(即抓握、移動和/或定位)在基板表面上，mems模塊必須能夠在不被損壞情況下被抓握。為此目的，mems模塊可各自包括橫向地界定mems模塊的框架，且mems模塊可被抓握在該框架處并隨后移動和/或定位。此框架可與相應mems模塊的保護框相同，但較佳為不同。

10、根據本發明的第二方面，提出一種用于微機電裝置的照明光學單元以將照明輻射引導至物場，該照明光學單元包括至少一個根據本發明的微機電裝置，其中多個微機電部件中的每一者包括具有反射表面的反射鏡元件和用于位移各個微機電部件的反射鏡元件的位移單元，其中一個或多個asic被配置成為用以控制位移單元。根據本發明的照明光學單元因此使用根據本發明的微機電裝置作為微鏡陣列。其還可特別包括多個這種根據本發明的微鏡陣列，例如為了通過此多個微鏡陣列的布置實現更大的整體微鏡陣列，這使得偏轉具有更大光束直徑的入射光束成為可能。

11、根據第三方面，還提出一種用于投射曝光設備的照明系統，該照明系統包括根據本發明的照明光學單元和輻射源，特別是euv輻射源。

12、根據第四方面，提出一種微光刻投射曝光設備，其包括根據本發明的照明光學單元和用于將布置在物場中的掩模母版投射到像場中的投射光學單元。

13、根據本發明的照明光學單元、根據本發明的照明系統和根據本發明的投射曝光設備可以是euv光刻設備的一部分。對于這些，到光掩模(也稱為掩模母版)的可調光路是有利的，其可通過在光路中的微鏡陣列作為根據本發明的微機電裝置來實現。反射鏡元件的反射表面可設置布拉格涂層，該涂層對用于曝光的光的中心波長提供特別好的反射。

14、針對關于對應的投射曝光設備和相關聯的照明光學單元以及相關聯的照明系統的一般性設定的進一步細節，應當參考de?10?2015?204?874?a1和de?10?2016?213?026a1，其在此完全并入本技術案中以作為本技術案的一部。

15、根據本發明的第五方面，提供一種用于制造微機電裝置的方法，較佳地是根據本發明的第一方面的微機電裝置，其包括載體基板和多個mems模塊。每個mems模塊包括較佳地剛好一個asic層，其具有一個或多個asic(且還選擇性地具有諸如一個或多個中介層的其他元件)以及asic層前側和asic層后側；底板，其具有底板前側和底板后側；以及多個微機電部件，其中底板布置在asic層前側上，并且底板后側連接至asic層前側。mems模塊的asic層可配置成為連續的asic層或非連續的asic層。根據本發明的方法涉及提供具有用于微機電部件以及多個mems模塊的底板的結構的mems基板。所提供的mems基板因而包括用于微機電部件和用于多個mems模塊的底板的結構。這種基板通常以晶圓(mems晶圓)的形式存在并且可通過例如de?10?2015?206?996?a1中描述的方法來制造。此同樣涉及提供具有用于微機電裝置的asic層的結構的asic基板，同樣通常為晶圓(asic晶圓)的形式。通過特別是聚合連接(舉例而言，焊接、例如使用銀燒結膏的燒結、或共晶接合)的連接(在晶圓的情況下：晶圓接合)來從這兩個基板制造通常為耦合晶圓形式的耦合基板，其中對于多個mems模塊中的每一者，形成多個指配的電性接觸點和在mems基板和asic基板之間的較佳為正好一個的至少一個指配的保護框，以使得對于每個mems模塊，指配給mems模塊的至少一個保護框至少部分地包圍，較佳為包圍全部指配給mems模塊的電性接觸點。然后，為了來獲得多個mems模塊，沿著預先定義的分隔線，例如沿著晶格結構，對該耦合基板進行分割，例如通過使用鋸子進行鋸切或使用激光束進行切割。分割也可使用諸如深式反應離子蝕刻的蝕刻方法來實行。在此方法步驟中，保護框保護接觸點的區域免受污染及可能的損壞，且也保護位于該處相應asic層的結構。此外，保護框確保mems模塊在分割之前和分割期間以及分割后提高耦合基板的內聚力。

16、此外，提供載體基板，若適合的話，在其上可安裝有另外電子部件和/或其他部件。多個mems模塊放置于載體基板的基板表面上。接著，將多個mems模塊的asic層后側聚合連接(例如，通過焊接或例如使用銀燒結膏進行燒結)至基板表面。較佳地，在制造耦合基板之前，測試mems基板的微機電結構和/或測試asic基板的結構以便確保功能性。較佳地，為了確保功能性，也可能在制造耦合基板之后執行mems模塊的測試和/或?qū)⒍鄠€(gè)mems模塊的asic層后側聚合連接至基板表面之后對整個完成的微機電裝置執行測試。

17、本發明的優點

18、本發明提供一種用于微機電裝置的方法，例如微鏡陣列，其包括布置在相同載體基板上的多個微機電部件。

19、特別地，通過將根據本發明的微機電部件細分為單獨的更小的單元(mems模塊)，可顯著提高制造過程中的產量，因?yàn)閱为?dú)的mems模塊可在制造期間以針對性的方式進行測試，且后續可選擇那些專門包含全功能微機電部件。此外，使用保護框包圍包括相關電性接觸點的mems模塊的重要區域致使保護其以免于損壞和污染，特別是在根據本發明的制造方法的過程于制造mems模塊所需的分割期間，且當mems模塊在侵害性環境中使用時。此外，這種保護框還增加mems基板和asic基板之間的連接的機械穩定性。
