本申請涉及半導體，尤其涉及一種導電結構制備方法、導電結構及微機電系統。

背景技術：

1、微機電系統mems(micro-electro-mechanical?system，mems)是一種將電性能和機械性能結合的微器件，具有體積小、功耗低、性能好、與ic制作工藝兼容性好等優點。金屬由于其良好的導電性與化學穩定性，可以用于制備微機電系統中的導電結構。

2、一般地，導電結構包括基底層，設置于非晶態黏附層一側的晶態金屬層，設置于晶態金屬層一側的陣列式排布的金屬導線。目前的導電結構，金屬導線容易與基底層和非晶態黏附層發生脫落，造成微機電系統的損壞，進而影響微機電系統的使用。

技術實現思路

1、本申請?zhí)峁┮环N導電結構制備方法、導電結構及微機電系統，用于解決現有技術中金屬導線容易與基底層和非晶態黏附層發生脫落，造成微機電系統的損壞的問題。

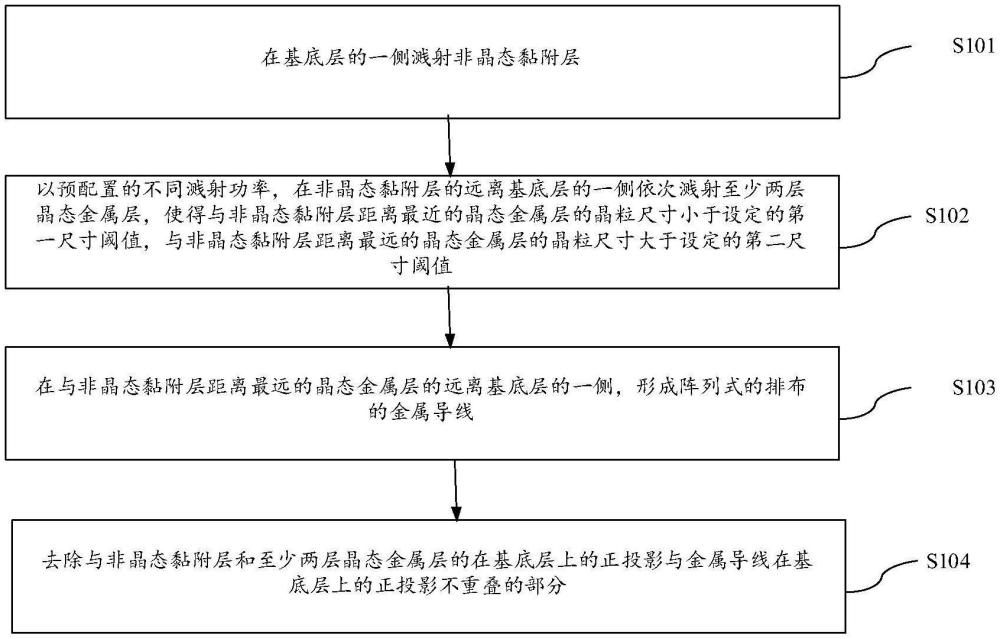

2、第一方面，本申請?zhí)峁┝艘环N導電結構制備方法，包括：

3、在基底層的一側濺射非晶態黏附層；

4、以預配置的不同濺射功率，在非晶態黏附層的遠離基底層的一側依次濺射至少兩層晶態金屬層，使得與非晶態黏附層距離最近的晶態金屬層的晶粒尺寸小于設定的第一尺寸閾值，與非晶態黏附層距離最遠的晶態金屬層的晶粒尺寸大于設定的第二尺寸閾值，且第二尺寸閾值大于第一尺寸閾值，其中，每個濺射功率用于濺射一層晶態金屬層；

5、在與非晶態黏附層距離最遠的晶態金屬層的遠離基底層的一側，形成陣列式的排布的金屬導線，其中，金屬導線從靠近晶態金屬層的一側到遠離晶態金屬層的一側的晶粒尺寸越來越大，且金屬導線的靠近晶態金屬層的一側的晶粒尺寸等于與非晶態黏附層距離最遠的晶態金屬層的晶粒尺寸；

6、去除與非晶態黏附層和至少兩層晶態金屬層的在基底層上的正投影與金屬導線在基底層上的正投影不重疊的部分。

7、在一種可能的實施方式中，非晶態黏附層的濺射功率范圍為500w～40kw，每次濺射晶態金屬層的濺射功率的范圍為100w～10kw。

8、在一種可能的實施方式中，晶態金屬層包括兩層，

9、非晶態黏附層的濺射功率為25kw，第一次濺射晶態金屬層的功率為2kw，第二次濺射晶態金屬層的功率為1kw；

10、或者，非晶態黏附層的濺射功率為1kw，第一次濺射晶態金屬層的功率為10kw，第二次濺射晶態金屬層的功率為100w；

11、或者，非晶態黏附層的濺射功率為40kw，第一次濺射晶態金屬層的功率為100w，第二次濺射晶態金屬層的功率為10kw；

12、或者，非晶態黏附層的濺射功率為20kw，第一次濺射晶態金屬層的功率為5kw，第二次濺射晶態金屬層的功率為500w。

13、在一種可能的實施方式中，設定的第二尺寸閾值的范圍為25nm-50nm。

14、在一種可能的實施方式中，在濺射非晶態黏附層和至少兩層晶態金屬層時，濺射反應器的壓力范圍為5×10-9mtorr～5×10-5mtorr。

15、在一種可能的實施方式中，非晶態黏附層的厚度范圍為2nm～50nm，至少兩層晶態金屬層的總厚度范圍為50nm～500nm。

16、在一種可能的實施方式中，去除與非晶態黏附層和至少兩層晶態金屬層的在基底層上的正投影與金屬導線在基底層上的正投影不重疊的部分，包括：

17、采用離子束刻蝕，去除與非晶態黏附層和至少兩層晶態金屬層的在基底層上的正投影與金屬導線在基底層上的正投影不重疊的部分。

18、在一種可能的實施方式中，在與非晶態黏附層距離最遠的晶態金屬層的遠離基底層的一側形成陣列式的排布的金屬導線，包括：

19、在與非晶態黏附層距離最遠的晶態金屬層的遠離基底層的一側形成陣列式間隔排布的光阻，以形成電鍍圖案；

20、在每相鄰的兩個光阻之間的曝光區域電鍍金屬導線；

21、采用刷洗機去除陣列式間隔排布的光阻，以形成陣列式的排布的金屬導線。

22、第二方面，本申請?zhí)峁┝艘环N導電結構，采用本申請第一方面提供的導電結構制備方法制備而成。

23、第三方面，本申請還提供了一種微機電系統，包括多個導電元件，各個導電元件之間采用本申請第二方面提供的導電結構電連接。

24、本申請?zhí)峁┮环N導電結構制備方法、導電結構及微機電系統，以預配置的不同濺射功率，在非晶態黏附層的遠離基底層的一側依次濺射至少兩層晶態金屬層，使得與非晶態黏附層距離最近的晶態金屬層的晶粒尺寸小于設定的第一尺寸閾值，這樣一來，可以使得與非晶態黏附層距離最近的晶態金屬層與非晶態黏附層銜接性更好，使得后續生長于至少兩層晶態金屬層的金屬導線不容易與非晶態黏附層發生脫落。

25、另外，在與非晶態黏附層距離最遠的晶態金屬層的遠離基底層的一側，形成陣列式的排布的金屬導線，由于與非晶態黏附層距離最遠的晶態金屬層的晶粒尺寸大于設定的第二尺寸閾值，金屬導線的靠近晶態金屬層的一側的晶粒尺寸等于與非晶態黏附層距離最遠的晶態金屬層的晶粒尺寸，金屬導線從靠近晶態金屬層的一側到遠離晶態金屬層的一側的晶粒尺寸越來越大。如此，可以使得至少兩層晶態金屬層在整體上的晶粒尺寸較大，根據霍爾佩奇定律可知，晶粒尺寸越大，硬度越低的原理可知，金屬導線在整體上的硬度較低，當硬度較低的金屬導線在形成的過程中，對至少兩層晶態金屬層、非晶態黏附層、以及基底層的沖擊力較小，如此不易破壞基底層與非晶態黏附層之間的銜接性，使得金屬導線不易與基底層發生脫落，提升了微機電系統的產品質量和使用壽命。

技術特征：

1.一種導電結構制備方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述非晶態黏附層的濺射功率范圍為500w～40kw，每次濺射所述晶態金屬層的濺射功率的范圍為100w～10kw。

3.根據權利要求2所述的方法，其特征在于，所述晶態金屬層包括兩層，

4.根據權利要求1所述的方法，其特征在于，所述設定的第二尺寸閾值的范圍為25nm-50nm。

5.根據權利要求1所述的方法，其特征在于，在濺射所述非晶態黏附層和所述至少兩層晶態金屬層時，濺射反應器的壓力范圍為5×10-9mtorr～5×10-5mtorr。

6.根據權利要求1所述的方法，其特征在于，所述非晶態黏附層的厚度范圍為2nm～50nm，所述至少兩層晶態金屬層的總厚度范圍為50nm～500nm。

7.根據權利要求1所述的方法，其特征在于，所述去除與所述非晶態黏附層和所述至少兩層晶態金屬層的在所述基底層上的正投影與所述金屬導線在所述基底層上的正投影不重疊的部分，包括：

8.根據權利要求1所述的方法，其特征在于，所述在與所述非晶態黏附層距離最遠的晶態金屬層的遠離所述基底層的一側形成陣列式的排布的金屬導線，包括：

9.一種導電結構，其特征在于，采用權利要求1-8任一所述的導電結構制備方法制備而成。

10.一種微機電系統，其特征在于，包括多個導電元件，各個所述導電元件之間采用權利要求9所述的導電結構電連接。

技術總結
本申請?zhí)峁┝艘环N導電結構制備方法、導電結構及微機電系統，涉及半導體技術領域。以預配置的不同濺射功率，在非晶態黏附層的遠離基底層的一側依次濺射至少兩層晶態金屬層，使得與非晶態黏附層距離最近的晶態金屬層的晶粒尺寸小于設定的第一尺寸閾值，與非晶態黏附層距離最遠的晶態金屬層的晶粒尺寸大于設定的第二尺寸閾值；在與非晶態黏附層距離最遠的晶態金屬層的遠離基底層的一側，形成陣列式的排布的金屬導線，金屬導線從靠近晶態金屬層的一側到遠離晶態金屬層的一側的晶粒尺寸越來越大，且金屬導線的靠近晶態金屬層的一側的晶粒尺寸等于與非晶態黏附層距離最遠的晶態金屬層的晶粒尺寸，使得金屬導線不易與基底層發生脫落，可靠性高。

技術研發人員：周運成,肖婷,楊會平,王盛曦,陳曉斌,張強強
受保護的技術使用者：賽萊克斯微系統科技（北京）有限公司
技術研發日：
技術公布日：2025/4/14
