本申請涉及半導體，具體而言涉及一種mems器件及其制造方法。

背景技術：

1、一些微機電系統(micro-electro-mechanical?system，mems)器件例如mem鏡面驅動器件(例如mems振鏡)，通常需要制備上下交錯的上梳齒和下梳齒。mem鏡面驅動器件可以在驅動作用下對光束進行偏轉、調制、開啟閉合及相位控制。mem鏡面驅動器件具有重量輕，體積小，易于大批量生產，生產成本較低，光學，機械性能和功耗方面表現優異的特點，因此廣泛應用于投影、顯示、光通信、激光雷達等場景中。

2、相關技術中，通常是利用兩片soi晶圓進行器件的制備，其成本較高，并且薄膜結構應力調控復雜，工藝復雜，多次使用鍵合工藝，鍵合空洞影響良率，增加工藝制程中的異常發生幾率，常引入較大空腔，薄弱結構較多。

3、因此，有必要提出一種新的mems器件及其制造方法，以至少部分地解決上述問題。

技術實現思路

1、在
技術實現要素：
部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本申請的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

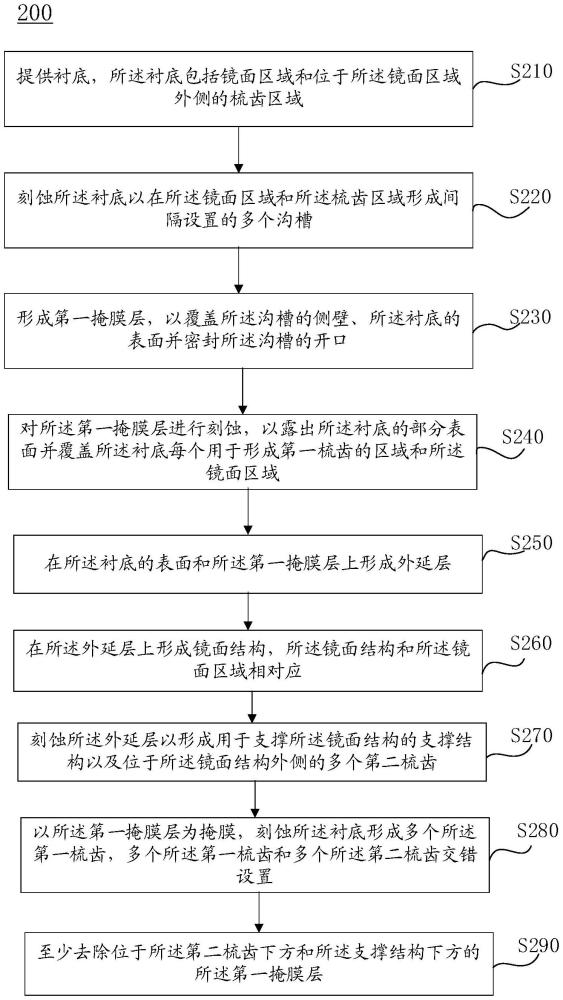

2、針對目前存在的問題，本申請?zhí)峁┮环Nmems器件的制造方法，包括以下步驟：

3、提供襯底，襯底包括鏡面區域和位于鏡面區域外側的梳齒區域；

4、刻蝕襯底以在鏡面區域和梳齒區域形成間隔設置的多個溝槽；

5、形成第一掩膜層，以覆蓋溝槽的側壁、襯底的表面并密封溝槽的開口；

6、對第一掩膜層進行刻蝕，以露出襯底的部分表面并覆蓋襯底每個用于形成第一梳齒的區域和鏡面區域；

7、在襯底的表面和第一掩膜層上形成外延層；

8、在外延層上形成鏡面結構，鏡面結構和鏡面區域相對應；

9、刻蝕外延層以形成用于支撐鏡面結構的支撐結構以及位于鏡面結構外側的多個第二梳齒，其中，每個第二梳齒對應梳齒區域內的一個溝槽，多個第二梳齒位于支撐結構外側；

10、以第一掩膜層為掩膜，刻蝕襯底形成多個第一梳齒，多個第一梳齒和多個第二梳齒交錯設置；

11、至少去除位于第二梳齒下方和支撐結構下方的第一掩膜層。

12、在一個示例中，位于溝槽內的第一掩膜層中還形成有填充空洞，其中，填充空洞的頂部位于襯底的表面以下。

13、在一個示例中，形成第一掩膜層，以覆蓋溝槽的側壁、襯底的表面并密封溝槽的開口，包括：

14、在溝槽的側壁和襯底的表面形成第一掩膜材料層，其中，位于溝槽的頂部側壁上的第一掩膜層的厚度大于位于溝槽的底部側壁上的第一掩膜材料層；

15、刻蝕去除部分第一掩膜材料層，以使溝槽的最小開口位于襯底的表面以下；

16、在第一掩膜材料層上形成第二掩膜材料層，并且第二掩膜材料層密封溝槽的開口；

17、在第二掩膜材料層上形成第三掩膜材料層，并執行平坦化，以形成第一掩膜層，其中，第三掩膜材料層的致密性高于第二掩膜材料層。

18、在一個示例中，在刻蝕外延層以形成位于鏡面結構外側的多個第二梳齒之前，形成外延層之后，制造方法還包括：

19、對襯底背離外延層的一側進行減薄。

20、在一個示例中，在形成第一梳齒和第二梳齒之后，去除第一掩膜層之前，制造方法還包括：

21、進行濕法清洗，以去除刻蝕外延層和刻蝕襯底時形成的刻蝕殘留，其中，清洗過程中，第一掩膜層支撐第二梳齒，鏡面區域的第一掩膜層支撐支撐結構。

22、在一個示例中，形成襯底的方法包括：提供基底，在基底的表面上形成絕緣層，在絕緣層上外延生長器件層，器件層用于形成第一梳齒。

23、在一個示例中，在形成溝槽之前，制造方法還包括：

24、在器件層中形成間隔設置的至少兩個隔離槽；

25、刻蝕襯底以在鏡面區域和梳齒區域形成間隔設置的多個溝槽，包括：

26、刻蝕器件層以在鏡面區域和梳齒區域形成間隔設置的多個溝槽，同時刻蝕隔離槽，以使所述隔離槽的底部延伸至所述絕緣層。

27、在一個示例中，襯底的表面上的第一掩膜層的厚度小于1.5μm；和/或

28、溝槽的深寬比大于或等于3，且小于或等于60。

29、本申請還提供一種mems器件，mems器件包括：

30、襯底，襯底包括鏡面區域和位于鏡面區域外側的梳齒區域；

31、多個第一梳齒，間隔設置于梳齒區域；

32、多個溝槽，間隔設置于鏡面區域；

33、外延層，設置于襯底上，外延層包括多個間隔設置的第二梳齒和支撐結構，多個第二梳齒位于支撐結構外側，多個第二梳齒和多個第一梳齒交錯設置；

34、鏡面結構，設置于支撐結構上，鏡面結構和鏡面區域相對。

35、在一個示例中，襯底包括基底層、器件層和設置在基底層和器件層之間的絕緣層，在襯底中形成有間隔設置的至少兩個隔離槽，在相鄰隔離槽之間設置多個第一梳齒，其中，隔離槽貫穿器件層延伸到絕緣層中。

36、根據本申請?zhí)峁┑膍ems器件及其制造方法，通過在襯底的表面和第一掩膜層上形成外延層，將外延層用于制備形成第二梳齒，相比傳統使用soi晶圓的相關技術，本申請減少了soi晶圓的使用，因此其成本更低，降低了應力調控難度和縮短了調整周期。本申請的每個第二梳齒的位置分別對應位于一個溝槽上，而溝槽中則填充有第一掩膜層，那么在形成第一梳齒和第二梳齒后，第二梳齒下方的第一掩膜則可以用于對其進行支撐，而支撐結構下方的第一硬掩膜層也同樣對其起到支撐作用，因此提升了結構的穩固性，以使后續工藝過程穩定性更高。

技術特征：

1.一種mems器件的制造方法，其特征在于，包括以下步驟：

2.如權利要求1所述的制造方法，其特征在于，位于所述溝槽內的所述第一掩膜層中還形成有填充空洞，其中，所述填充空洞的頂部位于所述襯底的表面以下。

3.如權利要求2所述的制造方法，其特征在于，所述形成第一掩膜層，以覆蓋所述溝槽的側壁、所述襯底的表面并密封所述溝槽的開口，包括：

4.如權利要求1所述的制造方法，其特征在于，在刻蝕所述外延層以形成位于所述鏡面結構外側的多個第二梳齒之前，形成所述外延層之后，所述制造方法還包括：

5.如權利要求1所述的制造方法，其特征在于，在形成所述第一梳齒和所述第二梳齒之后，去除所述第一掩膜層之前，所述制造方法還包括：

6.如權利要求1所述的制造方法，其特征在于，形成所述襯底的方法包括：提供基底，在所述基底的表面上形成絕緣層，在所述絕緣層上外延生長器件層，所述器件層用于形成所述第一梳齒。

7.如權利要求6所述的制造方法，其特征在于，在形成所述溝槽之前，所述制造方法還包括：

8.如權利要求1所述的制造方法，其特征在于，所述襯底的表面上的第一掩膜層的厚度小于1.5μm；和/或

9.一種mems器件，其特征在于，所述mems器件包括：

10.如權利要求9所述的mems器件，其特征在于，所述襯底包括基底層、器件層和設置在所述基底層和所述器件層之間的絕緣層，在所述襯底中形成有間隔設置的至少兩個隔離槽，在相鄰隔離槽之間設置多個所述第一梳齒，其中，所述隔離槽貫穿所述器件層延伸到所述絕緣層中。

技術總結
本申請?zhí)峁┮环NMEMS器件及其制造方法，包括以下步驟：提供襯底，襯底包括鏡面區域和位于鏡面區域外側的梳齒區域；刻蝕襯底以在鏡面區域和梳齒區域形成間隔設置的多個溝槽；形成第一掩膜層，以覆蓋溝槽的側壁、襯底的表面并密封溝槽的開口；對第一掩膜層進行刻蝕，以露出襯底的部分表面并覆蓋襯底每個用于形成第一梳齒的區域和鏡面區域；在襯底的表面和第一掩膜層上形成外延層；在外延層上形成鏡面結構；刻蝕外延層以形成用于支撐鏡面結構的支撐結構以及位于鏡面結構外側的多個第二梳齒；以第一掩膜層為掩膜，刻蝕襯底形成多個第一梳齒，多個第一梳齒和多個第二梳齒交錯設置；至少去除位于第二梳齒下方和支撐結構下方的第一掩膜層。

技術研發人員：張兆林
受保護的技術使用者：芯聯集成電路制造股份有限公司
技術研發日：
技術公布日：2025/3/27
