本實用新型涉及一種工業用機箱，尤其涉及一種氫氣發生器機箱。

背景技術：

氫氣發生器一般由電解池、純水箱、氫/水分離器、收集器、干燥器、傳感器、壓力調節閥、開關電源等部件組成，只電解純水即可產氫，通電后，電解池陰極產氫氣，陽極產氧氣，氫氣進入氫/水分離器，氧氣排入大氣，氫/水分離器將氫氣和水分離，氫氣進入干燥器除濕后，經穩壓閥、調節閥調整到額定壓力由出口輸出。由于氫氣為易燃?xì)怏w，要求氫氣發生器機箱不僅堅固耐用，更要求可以兼顧安全可靠，便于運輸和存放，另外在交互部件的布局上也要求能夠方便操作和維護。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種氫氣發生器機箱，以解決現有技術中的不足。

為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

提供一種氫氣發生器機箱，包括矩形箱體，所述矩形箱體的頂部設有注液口，所述矩形箱體的前側為噴漆面板，所述噴漆面板上設有壓力表、流量顯示表、液位顯示管和電源開關，所述矩形箱體的兩側分別為頂罩板，所述矩形箱體的背部設有氫氣出口、氧氣出口和電源插座，所述矩形箱體的一側和背部分別設有通風柵，所述矩形箱體的另一側設有透明視窗。

上述技術方案中，所述壓力表、所述流量顯示表和所述電源開關為依次由上至下排放，所述液位顯示管設于所述壓力表、所述流量顯示表和所述電源開關的一側。

上述技術方案中，所述氫氣出口和所述氧氣出口均設于所述矩形箱體的背部的上側。

與已有技術相比，本實用新型的有益效果在于：

交互部件布局合理，方便操作和維護，堅固耐用，安全可靠，便于運輸和存放。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

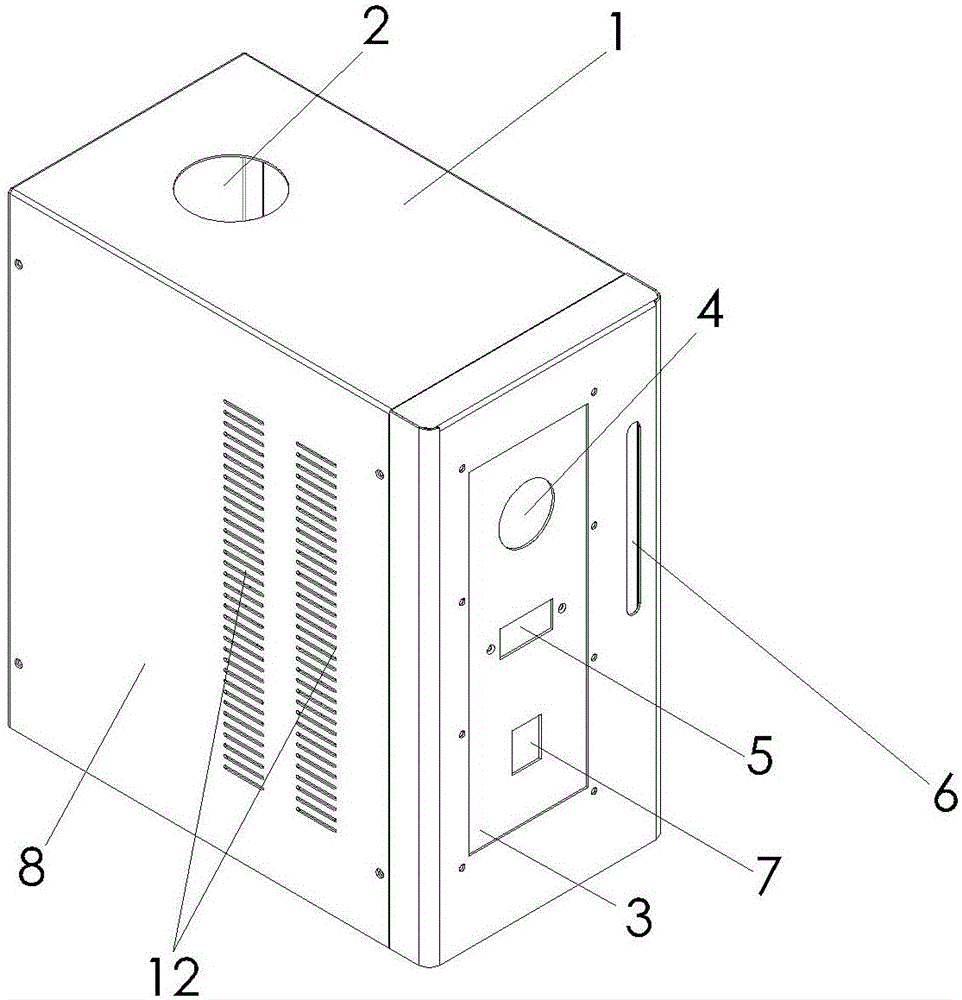

圖1、圖2分別示出了本實用新型氫氣發生器機箱的立體結構圖；

圖3示出了本實用新型氫氣發生器機箱的后視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

參考圖1、圖2和圖3所示，本實用新型氫氣發生器機箱包括矩形箱體1，矩形箱體1的頂部設有注液口2，矩形箱體1的前側為噴漆面板3，噴漆面板3上設有壓力表4、流量顯示表5、液位顯示管6和電源開關7，矩形箱體1的兩側分別為頂罩板8，矩形箱體1的背部設有氫氣出口9、氧氣出口10和電源插座11，矩形箱體1的一側和背部分別設有通風柵12，矩形箱體1的另一側設有透明視窗13。

本技術方案中，壓力表4、流量顯示表5和電源開關7為依次由上至下排放，液位顯示管6設于壓力表4、流量顯示表5和電源開關7的一側。氫氣出口9和氧氣出口10均設于矩形箱體1的背部的上側。

從上述實施例可以看出，本實用新型的優勢在于：

交互部件布局合理，方便操作和維護，堅固耐用，安全可靠，便于運輸和存放。

以上對本實用新型的具體實施例進行了詳細描述，但本實用新型并不限制于以上描述的具體實施例，其只是作為范例。對于本領域技術人員而言，任何等同修改和替代也都在本實用新型的范疇之中。因此，在不脫離本實用新型的精神和范圍下所作出的均等變換和修改，都應涵蓋在本實用新型的范圍內。
