本實用新型涉及電泳技術領域，具體為一種使用方便的電泳掛具。

背景技術：

電泳漆，也叫電泳涂料，現在還有很多人沿用“電泳漆”的稱呼，而不用“電泳涂料”。隨著常規噴涂的缺陷不斷浮現，電泳開始變得越來越普及。電泳漆也開始不斷更新換代，從陽極電泳漆到陰極電泳漆，從單組分電泳漆到雙組分電泳漆，電泳漆的發展也促進了電泳涂裝的發展，使更加多的產品不再使用噴涂技術而是使用電泳，在給零件進行電泳鍍漆時，需要利用掛具將零件掛起來，方便對零件鍍漆，但是一般的掛具比較尖銳，比較危險，而且不使用時比較占空間。

技術實現要素：

本實用新型的目的在于提供一種使用方便的電泳掛具，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種使用方便的電泳掛具，包括架體，所述架體包括左架體和右架體，且左架體和右架體之間通過轉軸連接，所述左架體的頂部設置有掛鉤，所述左架體的頂板和底板上均設置有第一卡塊，所述右架體的頂板和底板上均開設有與第一卡塊相適配的第一卡槽，所述左架體的左側板上設置有第二卡塊，所述右架體的右側板上開設有與第二卡塊相適配的第二卡槽，所述左架體的左側板和右側板之間設置有第一掛板，所述第一掛板的上側設置有第一掛環，所述第一掛板的下側設置有第二掛環，所述第二掛環的下側設置有第二掛板，所述第二掛板的下側設置有第三掛環，所述左架體與右架體內部的結構相同。

優選的，所述左架體的左側板上分別開設有與第一掛板和第二掛板相適配的放置槽，所述左架體的右側板上分別設置有第一擋板和第二擋板，且第一擋板和第二擋板上分別開設有與第一掛板和第二掛板相適配的放置腔。

優選的，所述第一掛環包括螺帽，所述螺帽通過螺栓連接有連接座，所述連接座的下側設置有機械爪，所述第一掛環、第二掛環和第三掛環內部的結構都相同。

優選的，所述第一掛板的內部開設有放置腔，所述第一掛板的底部開設有均勻分布的通孔，所述第一掛板和第二掛板的內部結構相同。

優選的，所述第一掛板的底部開設有滑槽，且滑槽通過其內部設置的滑塊與螺帽滑動連接。

與現有技術相比，本實用新型的有益效果是：該使用方便的電泳掛具，通過第一掛板、第二掛板、第一掛環、第二掛環和第三掛環這些結構之間相互配合使用，且第一掛環通過其的內部設置的機械爪抓取零件，因此使用安全，可以避免造成危險，而且機械爪比掛鉤更穩定，不容易發生斷裂的情況，即使機械爪出現故障，零件會掉落進第一掛板內部的放置腔內，可以讓鍍漆能夠有效的進行，使用方便，通過第一卡塊、第一卡槽、第二卡塊、第二卡槽、轉軸、第一擋板、第二擋板、放置槽、螺帽和螺柱這些結構之間的配合使用，可以將第一掛環、第二掛環和第三掛環進行拆卸，既可以節省空間，又可以保護掛環，可以將第一掛板和第二掛板從架體上拆卸下來，然后將架體進行折疊，可以節省大量的空間，使用更加方便。

附圖說明

圖1為本實用新型結構示意圖；

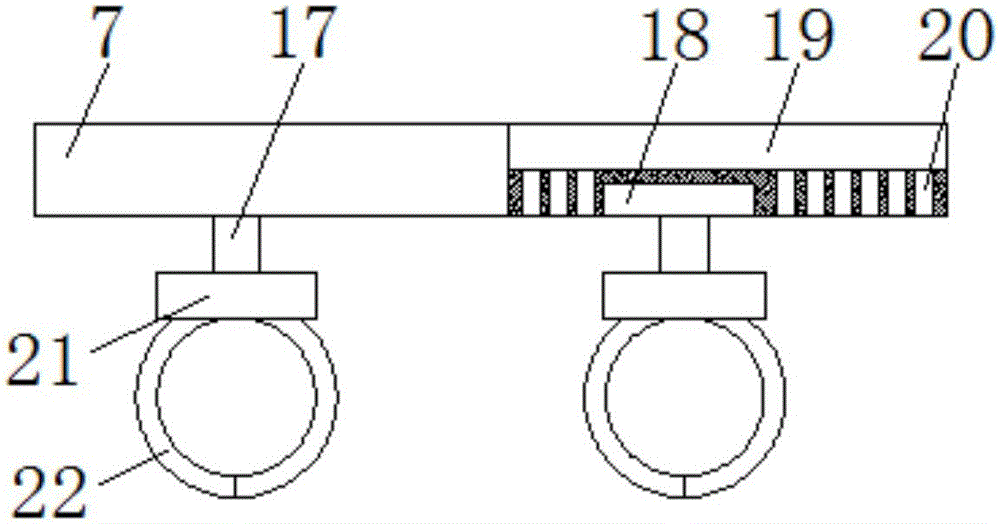

圖2為本實用新型第一掛板剖面圖。

圖中：1架體、2左架體、3第三掛環、4第二掛板、5第二擋板、6第二掛環、7第一掛板、8第一擋板、9第一掛環、10第二卡塊、11掛鉤、12第一卡塊、13轉軸、14第一卡槽、15右架體、16第二卡槽、17螺栓、18螺帽、19放置腔、20通孔、21連接座、22機械爪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種使用方便的電泳掛具，包括架體1，架體1包括左架體2和右架體15，且左架體2和右架體15之間通過轉軸13連接，可以將左架體2和右架體15進行折疊，節省空間，左架體2的頂部設置有掛鉤11，方便將架體1放入電泳池，左架體2的頂板和底板上均設置有第一卡塊12，右架體15的頂板和底板上均開設有與第一卡塊12相適配的第一卡槽14，將左架體2和右架體15結合的更緊，可以避免架體1自己打開，左架體2的左側板上設置有第二卡塊10，右架體15的右側板上開設有與第二卡塊10相適配的第二卡槽16，與第一卡塊12和第一卡槽14配合使用，卡接效果更好，左架體2的左側板和右側板之間設置有第一掛板7，第一掛板7的內部開設有放置腔19，可以避免零件掉落進電泳池中，影響鍍漆的進行，第一掛板7的底部開設有均勻分布的通孔20，可以在將架體1取出時，避免電泳液遺留在放置腔19內，第一掛板7和第二掛板4的內部結構相同，第一掛板7的底部開設有滑槽，方便改變第二掛環6的位置，可以根據生產需要增加或者減少第二掛環6的數量，且滑槽通過其內部設置的滑塊與螺帽18滑動連接，方便將第二掛環6進行拆卸，方便架體1的折疊和對第二掛環6進行保護，第一掛板7的上側設置有第一掛環9，第一掛環9包括螺帽18，螺帽18通過螺栓17連接有連接座21，連接座21的下側設置有機械爪22，利用機械爪22抓取零件進行鍍漆，沒有尖銳的棱角，使用更加安全，第一掛環9、第二掛環6和第三掛環3內部的結構都相同，第一掛板7的下側設置有第二掛環6，第二掛環6的下側設置有第二掛板4，左架體2的左側板上開設有分別與第一掛板7和第二掛板4相適配的放置槽，方便將第一掛板7和第二掛板4進行安裝和拆卸，可以節省空間，左架體2的右側板上分別設置有第一擋板8和第二擋板5，且第一擋板8和第二擋板5上分別開設有與第一掛板7和第二掛板4相適配的放置腔19，方便第一掛板7和第二掛板4放置，第二掛板4的下側設置有第三掛環3，可以同時對多個零件進行鍍漆，提高工作效率，左架體2與右架體15內部的結構相同。

工作原理：使用時，通過掛鉤11將架體1放入電泳池中，利用第一掛環9、第二掛環6和第三掛環3可以同時對多個零件進行鍍漆，利用機械爪22抓取零件，沒有尖銳的棱角，避免危險的發生，使用完畢后，螺帽18和螺栓17方便將第一掛環9、第二掛環6和第三掛環3進行拆卸，第一擋板8和第二擋板5方便將第一掛板7和第二掛板4進行拆卸，通過轉軸13將左架體2和右架體15進行折疊，通過第一卡塊12、第一卡槽14、第二卡塊10和第二卡槽16將左架體2和右架體15進行卡接，節省空間。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
