本發明涉及井下油層處理技術領域，尤其涉及一種井下聲波輻射探測系統。

背景技術：

目前，油氣田開采大多是由傳統的機械設備來完成，智能化程度低，而且，機械結構復雜，當出現故障等情況時，如果沒有事先估測油井的形狀以及深度，很難對油層進行有效處理。

技術實現要素：

本發明實施例通過提供一種井下聲波輻射探測系統，解決了現有技術中如果沒有事先估測油井的形狀以及深度，很難對油層進行有效處理的技術問題。

為了解決上述技術問題，本發明實施例提供了一種井下聲波輻射探測系統，包括井口測控裝置、井下聲波輻射器以及連接井口測控裝置與井下聲波輻射器的傳輸裝置，所述傳輸裝置包括井口三通結構，所述井口三通結構包括豎直的兩開口管道和位于豎直的兩開口管道中部的水平分支管道，在所述水平分支管道入口設置水聲換能器，所述水聲環能器通過音頻傳輸線與所述井下聲波輻射器連接，所述井口測控裝置包括檢測處理單元、連接至監測處理單元的上位聲波檢測單元、下位聲波檢測單元以及磁定位單元、存儲卡；

該檢測處理單元通過下位聲波檢測單元發送控制信號經傳輸裝置的水聲換能器傳輸至聲波輻射器，聲波輻射器通過發出輻射信號，并接收反饋的輻射信號，通過上位聲波檢測單元傳輸至檢測處理單元，由該檢測處理單元處理獲得井下的深度和彎直情況。

進一步地，井下還設置有傳感器。

進一步地，所述井口測控裝置連接水聲換能器。

本發明實施例至少具有如下技術效果或優點：

在本發明的技術方案中，通過將該井下聲波輻射探測系統分為三個部分，井口測控裝置僅負責井上的控制部分，井下聲波輻射器負責井下接收到控制信號的控制，傳輸裝置采用水聲換能器，該井口測控裝置能夠通過上位聲波檢測單元、下位聲波檢測單元以及磁定位單元將控制信號和反饋信息進行接收，并存儲，并通過檢測處理單元處理，獲得結果，確定油井的深度情況，從而能夠有油層進行有效處理。

附圖說明

圖1為本發明實施例中井下聲波輻射探測系統的模塊示意圖；

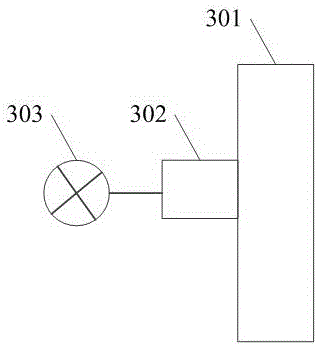

圖2為本發明實施例中傳輸裝置的結構示意圖。

具體實施方式

本申請實施例通過提供一種井下聲波輻射探測系統，解決了現有技術中如果沒有事先估測油井的形狀以及深度，很難對油層進行有效處理的技術問題。

為了更好的理解上述技術方案，下面將結合說明書附圖以及具體的實施方式對上述技術方案進行詳細的說明。

在本發明實施例中提供了一種井下聲波輻射探測系統，如圖1所示，包括：井口測控裝置10、井下聲波輻射器20以及連接井口測控裝置10與井下聲波輻射器20的傳輸裝置30，如圖2所示，該傳輸裝置30包括井口三通結構，該井口三通結構包括豎直的兩開口管道301和位于豎直的兩開口管道301中部的水平分支管道302，在該水平分支管道302入口設置水聲換能器303，該水聲換能器303通過音頻傳輸線與井下聲波輻射器20連接，該井口測控裝置10包括檢測處理單元101、連接至檢測處理單元101的上位聲波檢測單元102、下位聲波檢測單元103以及磁定位單元104、存儲卡105；該磁定位單元104用于接收磁信號，存儲卡105用于將接收到的信號存儲，便于以后檢索查詢。

該檢測處理單元101通過下位聲波檢測單元103發送控制信號經傳輸裝置30的水聲換能器傳輸至聲波輻射器20，聲波輻射器20通過發出輻射信號，并接收反饋的輻射信號，通過上位聲波檢測單元102傳輸至檢測處理單元101，由該檢測處理單元處理獲得井下的深度和彎直情況。

該井下還設置有傳感器，該井口測控裝置10連接水聲換能器303。

通過采用該具有水聲環能器303的傳輸裝置30，將井下部分和井上部分連接起來，簡化了系統的結構。

盡管已描述了本發明的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例作出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本發明范圍的所有變更和修改。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發

明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
