本申請涉及油氣田開采領域，尤其涉及一種點火器、點火裝置及點火方法。

背景技術：

本部分的描述僅提供與本申請公開相關的背景信息，而不構成現有技術。

目前，在實施火燒油層工藝時，多是在直井段中進行點火操作。然而，在直井段中進行點火操作，點火段波及長度較短，一般只適用于長度較短的水平井段中。具體的，在直井段中進行點火操作時，點火器一般位于直井段中。當水平井段較長時，常會出現靠近點火器的油層被加熱或溫度較高，而遠離點火器的油層未被加熱或溫度較低的情況。如此，油層加熱不均勻，就可能導致點火后火腔分布不均勻,火線沿油層局部水平井段發育，使生產井提前出現氧氣突破的現象。而一但生產井見氧，就只能被迫關井，否則極易發生井筒爆炸事故，對油田開發不利。

應該注意，上面對技術背景的介紹只是為了方便對本申請的技術方案進行清楚、完整的說明，并方便本領域技術人員的理解而闡述的。不能僅僅因?yàn)檫@些方案在本申請的背景技術部分進行了闡述而認為上述技術方案為本領域技術人員所公知。

技術實現要素：

本申請發明人在經過多年的現場施工后發現，目前的點火操作一般多在直井段中進行,而鮮在水平井段尤其是大長度的水平井段中進行的主要原因是，要加熱水平井段尤其是大長度的水平井段，需要相應地配置大長度大功率的點火器。但是，傳統點火器的電纜與加熱棒之間通過接頭連接，接頭的耐溫性能較差。而隨著加熱棒功率增高，電纜以及接頭溫度會逐漸上升，當溫度超過電纜外包覆的漆包線和接頭的耐受溫度時，電纜外包覆的漆包線和接頭將被損毀，導致點火器失效。

另外，當井筒內有殘余原油存在，點火時殘余原油易發生爆燃而造成井筒內的溫度在短時間內急劇升高，也會造成電纜外包覆的漆包線和接頭損壞，造成點火器失效。

有鑒于此，本申請?zhí)峁┝艘环N能夠在水平井段中適用的點火器、點火裝置及點火方法。

為了實現上述目的，本申請?zhí)峁┝巳缦碌募夹g(shù)方案。

一種點火器，包括：

具有第一腔室的本體；

設置在所述第一腔室中的發熱體，所述發熱體與所述本體之間形成有第一環空，所述發熱體與所述本體電性連接；

具有第二腔室的第一導電件，所述第一導電件與所述本體連接；

設置在所述第二腔室中的第二導電件，所述第二導電件與所述第一導電件之間形成有第二環空，所述第二導電件與所述發熱體連接；

絕緣導熱件，所述絕緣導熱件設置在所述第一環空和所述第二環空中。

優選地，所述絕緣導熱件的材料包括如下的至少一種：碳化硅，三氧化二鋁，氮化鋁，氮化硅，氮化硼。

所述絕緣導熱件設置有穿孔，所述穿孔中穿設有第三導電件；所述第三導電件的一端連接所述本體，另一端連接所述發熱體。

優選地，所述發熱體的長度大于300米。

優選地，所述點火器的耐受溫度大于1500攝氏度。

一種點火裝置，包括：

管體，所述管體的側壁上設置有通孔；

如上述任意一個實施方式所述的點火器，所述點火器設置在所述管體中，所述本體與所述管體之間形成有第三環空，所述第三環空與所述通孔相連通。

優選地，所述通孔中設置有臨界流速?lài)娮欤雠R界流速?lài)娮炫c所述第三環空相連通。

優選地，所述通孔的數量為多個，多個所述通孔沿所述管體軸向均勻設置在所述管體的側壁上。

優選地，多個所述通孔沿所述管體軸向排布預定長度，所述預定長度與所述發熱體的長度之間的差值小于或等于預定閾值。

優選地，所述管體具有相背對的第一開口端和第一封閉端，所述本體與所述第一封閉端相連接。

優選地，所述本體具有相背對的第二開口端和第二封閉端，所述第二封閉端與所述第一封閉端固定連接。

優選地，所述第一導電件的端部與所述第二開口端的端部相對接，以使所述第二腔室與所述第一腔室相連通。

優選地，所述絕緣導熱件呈筒狀，呈筒狀的所述絕緣導熱件具有相背對的第三開口端和第三封閉端，所述第三封閉端頂固在所述第二封閉端上，所述發熱體頂固在所述第三封閉端上。

一種利用上述任意一個實施方式所述的點火裝置進行點火的方法，所述點火方法用于在水平井段中進行點火操作；所述點火方法包括：

將所述點火裝置下入到所述水平井段中；

向所述管體中注入助燃?xì)怏w，所述助燃?xì)怏w通過所述通孔進入到所述水平井段中；

啟動所述點火裝置，使所述點火器工作。

優選地，還包括：

當所述點火器產熱滿足預設條件時，將所述點火裝置從所述水平井段中起出；

繼續向所述水平井段中注入助燃?xì)怏w。

優選地，所述預設條件包括如下的至少一種：

所述點火器產熱時長達到預定時長；

所述點火器的溫度達到預定溫度。

借由以上的技術方案，本申請能夠取得如下的技術效果：

1、本申請實施方式的點火器，通過第一導電件、第二導電件分別與本體和發熱體直接相連接的方式，取消傳統點火器中電纜與加熱棒之間相連接時需采用溫度耐受性能較差的接頭；并且，通過在第一環空和第二環空中設置絕緣導熱件的方式，來替換傳統點火器中電纜外包覆的溫度耐受性能較差的漆包線，從而使本申請實施方式的點火器具有較佳地耐溫性能，耐受溫度大大提高。

2、本申請實施方式的點火裝置，通過將耐溫性能較佳地點火器設置在管體中，從而使本實施方式的點火裝置可以適用于水平井段尤其是大長度的水平井段中的火燒油層工藝。具體的，當需要在水平井段尤其是大長度的水平井段中實施火燒油層工藝時，將本實施方式的點火裝置下入到水平井段中，啟動點火器工作，隨后向管體中注入助燃?xì)怏w，助燃?xì)怏w通過通孔進入到水平井段中，從而達到在水平井段中實施火燒油層工藝的目的。

3、本申請實施方式的點火方法，通過向水平井段中下入點火裝置，點火裝置中包含有耐溫性能較佳的點火器，從而可以實現在水平井段中對油層進行加熱，進而實現點火和火燒油層工藝。從而，相較于傳統點火器在直井段中對油層進行加熱的方式，本申請實施方式的點火方法將點火器下入至水平井段中，點火器與油層距離更近，點火器沿徑向被油層所包圍，這樣，不僅對油層的加熱速度提高，還使加熱更加均勻，從而火燒油層效果更佳。

4、本申請可以使火燒油層工藝以及點火工藝不受水平井段長度的限制，且點火均勻，點火長度較大，火腔發育穩定，宜于后期操作；火線波及面積擴大，從而提高油藏的動用程度，提高經濟效益。

其它應用領域?qū)⒏鶕?jù)本文中提供的描述而變得明顯。本發明內容的描述和具體示例僅旨在例示的目的，并非旨在限制本發明的范圍。

附圖說明

在此描述的附圖僅用于解釋目的，而不意圖以任何方式來限制本申請公開的范圍。另外，圖中的各部件的形狀和比例尺寸等僅為示意性的，用于幫助對本申請的理解，并不是具體限定本申請各部件的形狀和比例尺寸。本領域的技術人員在本申請的教導下，可以根據具體情況選擇各種可能的形狀和比例尺寸來實施本申請。在附圖中：

圖1為本申請一個實施方式的點火器的結構示意圖；

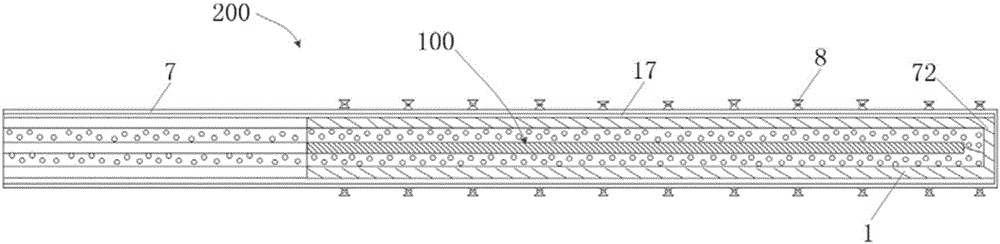

圖2為本申請一個實施方式的點火裝置的局部結構示意圖；

圖3為本申請一個實施方式的點火方法中點火裝置與水平井的裝配結構示意圖；

圖4為本申請一個實施方式的點火方法的流程圖；

圖5為本申請另一個實施方式的點火方法的流程圖。

具體實施方式

需要說明的是，當一個零部件被稱為“設置于”另一個零部件，它可以直接在另一個零部件上或者也可以存在居中的零部件。當一個零部件被認為是“連接”另一個零部件，它可以是直接連接到另一個零部件或者可能同時存在居中零部件。本文所使用的術語“豎直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的，并不表示是唯一的實施方式。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本申請的技術領域的技術人員通常理解的含義相同。本文中在本申請的說明書中所使用的術語只是為了描述具體的實施方式的目的，不是旨在于限制本申請。本文所使用的術語“和/或”包括一個或多個相關的所列項目的任意的和所有的組合。

請參閱圖1，本申請一個實施方式提供了一種點火器100，其可以包括：具有第一腔室11的本體1；設置在所述第一腔室11中的發熱體2，所述發熱體2與所述本體1之間形成有第一環空21，所述發熱體2與所述本體1電性連接；具有第二腔室31的第一導電件3，所述第一導電件3與所述本體1連接；設置在所述第二腔室31中的第二導電件4，所述第二導電件4與所述第一導電件3之間形成有第二環空34，所述第二導電件4與所述發熱體2連接；絕緣導熱件5，所述絕緣導熱件5設置在所述第一環空21和所述第二環空34中。

本申請實施方式的點火器100，通過第一導電件3、第二導電件4分別與本體1和發熱體2直接相連接的方式，取消傳統點火器100中電纜與加熱棒之間相連接時需要采用溫度耐受性能較差的接頭；并且，通過在第一環空21和第二環空34中設置絕緣導熱件5的方式，來替換傳統點火器100中電纜外包覆的溫度耐受性能較差的漆包線，從而使本申請實施方式的點火器100具有較佳地耐溫性能，耐受溫度大大提高。

在本實施方式中，本體1大致呈縱長延伸的筒狀，呈筒狀的本體1具有相背對的第二開口端12和第二封閉端13，第二開口端12用于供絕緣導熱件5穿設進入第一腔室11中，第二封閉端13用于頂固絕緣導熱件5的端部，以固定絕緣導熱件5。

在實施方式中，本體1可以由導電材料例如金屬材料制成。進一步地，雖然本體1構成點火器100電路回路的一部分，但是其并不作為主要的產熱部件。因此，根據焦耳定律，本體1優選為由電阻較小的導電材料制成。具體的，舉例為，在兼顧制造成本的情況下，本體1可以由銅或鋁制成。當然，制成本體1的材料并不限于上述所列，本領域技術人員在本申請技術精髓的指導下，還可以作出的其它形式的變更，但都應涵蓋在本申請保護范圍內。

在本實施方式中，第一腔室11與本體1同向延伸，第一腔室11大致呈柱狀，其截面形狀可以呈圓形或多邊形，本申請對此不作限定。

在本實施方式中，發熱體2大致呈縱長延伸的棒狀，呈棒狀的發熱體2的截面形狀可以與第一腔室11的截面形狀相適配(例如可以呈圓形或多邊形)，以便于安裝，本申請對此不作限定。

在本實施方式中，發熱體2可以由導電材料例如合金材料制成。進一步地，發熱體2作為主要的產熱部件，根據焦耳定律，發熱體2優選為由電阻較大的導電材料制成。具體的，舉例為，在兼顧制造成本的情況下，本體1可以由鎳鉻合金或鐵鉻鋁合金制成。當然，制成發熱體2的材料并不限于上述所列，本領域技術人員在本申請技術精髓的指導下，還可以作出的其它形式的變更，但都應涵蓋在本申請保護范圍內。

在本實施方式中，絕緣導熱件5大致呈縱長延伸的筒狀，呈筒狀的絕緣導熱件5具有相背對的第三開口端51和第三封閉端52，第三開口端51用于供發熱體2穿設進入其中，第三封閉端52用于頂固發熱體2的端部，以固定發熱體2；并且，第三封閉端52與第二封閉端13相頂固，以將絕緣導熱件5固定在本體1的第一腔室11中。

在一個實施方式中，絕緣導熱件5設置有穿孔(未示出)，穿孔中穿設有第三導電件6；第三導電件6的一端連接本體1，另一端連接發熱體2，以此實現本體1與發熱體2的電性連接。

在本實施方式中，第三導電件6具體可以為由金屬材料制成的導線。同樣地，第三導電件6不作為主要的產熱部件，根據焦耳定律，第三導電件6優選由電阻較小的導電材料制成。具體可參見上文描述，在此不再贅述。

在本實施方式中，絕緣導熱件5用于物理隔離本體1和發熱體2，以及第一導電件3和第二導電件4，避免本體1和發熱體2，以及第一導電件3和第二導電件4之間發生直接接觸。此外，絕緣導熱件5還可以供發熱體2產生的熱量較佳地穿過。因此，絕緣導熱件5應具有較佳地絕緣導電和傳熱性能。

綜上，絕緣導熱件5的材料可以包括如下的至少一種：碳化硅，三氧化二鋁，氮化鋁，氮化硅，氮化硼。實驗證明，上述材料絕緣性強，且導熱能力好，耐高溫，不影響發熱體2的發熱效果。由上述至少一種材料制成的絕緣導熱件5可以較佳地滿足絕緣導電和傳熱性能。

此外，絕緣導熱件5設置在第一環空21和第二環空34中，可以形成對發熱體2和第二導電件4的包覆，從而起到固定發熱體2和第二導電件4的作用。

實際中，可以在第一環空21和第二環空34中填充上述所列至少一種材料的方式來形成絕緣導熱件5。

在本實施方式中，第一導電件3大致呈縱長延伸的筒狀，呈筒狀的第一導電件3具有相背對的兩個開口端，其中，一個開口端用于供第二導電件4穿設進入第二腔室31中，另一個開口端的端部用于與本體1的第二開口端12的端部相對接，以使第二腔室31與第一腔室11相連通，為第二導電件4與發熱體2的連接提供通道。

在本實施方式中，第二導電件4大致呈縱長延伸的棒狀，呈棒狀的第二導電件4的截面形狀可以與第二腔室31的截面形狀相適配(例如可以呈圓形或多邊形)，以便于安裝，本申請對此不作限定。

在本實施方式中，第一導電件3和第二導電件4也可以由導電材料例如金屬材料制成。同樣地，第一導電件3和第二導電件4不作為主要的產熱部件，根據焦耳定律，第一導電件3和第二導電件4優選由電阻較小的導電材料制成。具體可參見上文描述，在此不再贅述。

在本實施方式中，第一導電件3和第二導電件4背離本體1和發熱體2的一端連接至電源，這樣，電源、第一導電件3、第二導電件4、本體1和發熱體2形成串聯電路。當電源供電在該串聯電路中形成電流時，根據串聯電路電流相等的規律，電阻越大的部件，產熱越多。因此，可以主要由電阻較大的發熱體2產熱。

在本實施方式中，第一導電件3、第二導電件4、本體1和發熱體2的電阻值可根據實際工況條件進行設置和調整，只要發熱體2的電阻值較第一導電件3、第二導電件4和本體1的電阻值大即可，本申請不對上述部件的實際電阻值作限定。

實驗證明，通過取消傳統點火器中接頭和電纜外包覆的漆包線等溫度耐受性能較差的部件，可以使本申請實施方式的點火器100的耐受溫度大于1500攝氏度，相較于傳統點火器的耐受溫度(一般為200攝氏度)，耐溫性能得到了極大的提高。

進一步地，本申請實施方式的點火器100中非主要產熱部件(本體1、第一導電件3和第二導電件4)等均采用電阻較小的材料制成，因此，上述非主要產熱部件在實際中產熱較少，對絕緣導熱件5的損耗較低。如此，可以將主要的產熱部件-發熱體2制成的較長，這樣，根據電阻定律中導體的電阻與導體的長度成正比的關系，不僅滿足了發熱體2大電阻值的要求，還可以最大限度的發揮其產熱作用，提供對油層的加熱效率。具體的，發熱體2長度較大，可以在一次作業中完成對相應長度的油層的加熱。實驗證明，通過上述設計，發熱體2的長度可以大于300米，如此，將本申請實施方式的點火器100下入到水平井段中，至少可以一次性完成對300米左右的油層的加熱操作，相較于傳統點火器在直井段中的加熱范圍(一般為20米)，加熱效率得到了極大的提高。

請一并參閱圖1和圖2，本申請另一個實施方式提供了一種點火裝置200，其可以包括：管體7，所述管體7的側壁上設置有通孔(未示出)；如上述任意一個實施方式所述的點火器100，所述點火器100設置在所述管體7中，所述本體1與所述管體7之間形成有第三環空17，所述第三環空17與所述通孔相連通。

本申請實施方式的點火裝置200，通過將耐溫性能較佳地點火器100設置在管體7中，從而使本實施方式的點火裝置200可以適用于水平井段尤其是長水平井段中的火燒油層工藝。

具體的，當需要在水平井段尤其是長水平井段中實施火燒油層工藝時，將本實施方式的點火裝置200下入到水平井段中，啟動點火器100工作，隨后向管體7中注入助燃?xì)怏w，助燃?xì)怏w通過通孔進入到水平井段中，從而達到在水平井段中實施火燒油層工藝的目的。

在一個實施方式中，通孔的數量可以為多個，以提高通過管體7向水平井段中注助燃?xì)怏w的效率；且多個通孔沿管體7軸向均勻設置在管體7的側壁上，以達到均勻注氣的目的。

在一個實施方式中，通孔中可以設置有臨界流速?lài)娮?，臨界流速?lài)娮?與第三環空17相連通。通過設置臨界流速?lài)娮?，可以使經每一個臨界流速?lài)娮?流出的助燃?xì)怏w的量相同，從而進一步提高了注氣的均勻性，均勻點燃油層的目的。

在本實施方式中，臨界流速?lài)娮?可以采用任意合適的現有構造，本申請對此不作限定。

為了對提高發熱體2產熱的利用率，在一個實施方式中，多個通孔沿管體7軸向排布預定長度，預定長度與發熱體2的長度之間的差值小于或等于預定閾值。

如圖2所示，最右邊的通孔與最左邊的通孔之間的距離為所述預定長度，該預定長度與發熱體2的長度之間的差值小于或等于預定閾值，包括：預定長度略大于或略小于發熱體2的長度，優選地，預定長度等于發熱體2的長度。

在本實施方式中，所述預定閾值可以根據實際工況條件進行設置和調整，本申請對此不作限定。具體的，舉例為，所述預定閾值可以為10米，即多個通孔沿管體7軸向排布的長度與發熱體2的長度之差可以在10米的范圍波動。當然，所述預定閾值還可以包括其它值，在此不再列舉。本領域技術人員在本申請技術精髓的指引下，還可以作出其它形式的變更，也應當包含在本申請的保護范圍內。

通常，發熱體2產生的熱量能夠加熱其附近的油層(使原油溫度達到燃點)，通過將多個通孔沿管體7軸向排布預定長度設置為與發熱體2的長度相等或接近，可以使得后續點火操作時，被加熱的油層能夠得到充足的助燃?xì)怏w供應，盡量避免發熱體2產生的熱量將其附近的油層加熱至原油溫度達到燃點，但因助燃?xì)怏w供應不足而導致該部分油層中的原油無法燃燒的情況發生，從而最大限度的提高對發熱體2產熱的利用率。

請一并參閱圖2和圖3，在一個實施方式中，管體7具有相背對的第一開口端71和第一封閉端72，本體1與第一封閉端72相連接。以此，實現將點火器100設置在管體7中。具體的，本體1的第二封閉端13與第一封閉端72固定連接。

在本實施方式中，第一開口端71用于供點火器100穿設，并在后續點火時，供助燃?xì)怏w通入。

圖4為本申請一個實施方式提供的一種點火方法的流程圖。雖然本申請?zhí)峁┝巳缦率鰧?shí)施方式或流程圖所述的方法操作步驟，但是基于常規或者無需創造性的勞動，在所述方法中可以包括更多或者更少的操作步驟。此外，所述方法在邏輯性上不存在必要因果關系的步驟中，這些步驟的執行順序不限于本申請實施方式中所提供的執行順序。具體的，例如，步驟S20和步驟S30，可以按照先后順序進行，也可以同時進行。

請一并參閱圖3和圖4，本申請一個實施方式提供了一種利用上述任意一個實施方式的點火裝置200進行點火的方法，所述點火方法用于在水平井段9進行點火操作；所述點火方法可以包括如下步驟：

步驟S10：將所述點火裝置200下入到所述水平井段9中；

步驟S20：向所述管體7中注入助燃?xì)怏w，所述助燃?xì)怏w通過所述通孔進入到所述水平井段9中；

步驟S30：?jiǎn)?dòng)所述點火裝置200，使所述點火器100工作。

本申請實施方式的點火方法，通過向水平井段9中下入點火裝置200，點火裝置200中包含有耐溫性能較佳的點火器100，從而可以實現在水平井段9中對油層進行加熱，進而實現點火和火燒油層工藝。相較于傳統點火器在直井段中對油層進行加熱的方式，本申請實施方式的點火方法將點火器100下入至水平井段9中，點火器100與油層距離更近，點火器100沿徑向被油層所包圍，這樣，不僅對油層的加熱速度提高，還使加熱更加均勻，從而火燒油層效果更佳。

請參閱圖5，在一個實施方式中，所述點火方法還可以包括如下步驟：

步驟S40：當所述點火器100產熱滿足預設條件時，將所述點火裝置200從所述水平井段9中起出；

步驟S50：繼續向所述水平井段9中注入助燃?xì)怏w。

具體的，所述預設條件包括如下的至少一種：所述點火器100產熱時長達到預定時長；所述點火器100的溫度達到預定溫度。

當點火器100產熱滿足上述至少一個預設條件時，可以認為點火裝置200已經完成對水平井段9油層的加熱，油層溫度已經升高至原油燃點以上，后續注入的助燃?xì)怏w(包括空氣、氧氣中的至少一種)能夠持續的供應原油燃燒的需求，火腔發育穩定，火線持續向前推移。此時，可以起出點火裝置200，避免點火裝置200長時間處于高溫環境中，延長點火裝置200的工作壽命。

在本實施方式中，預定時長和預定溫度可以根據實工況條件進行設置和調整，本申請對此不作限定。具體的，舉例為，所述預定時長可以為5或6天，所述預定溫度可以為140攝氏度。當然，所述預定時長和預定溫度還可以包括其它值，在此不再列舉。本領域技術人員在本申請技術精髓的指引下，還可以作出其它形式的變更，也應當包含在本申請的保護范圍內。

本申請可以使火燒油層工藝以及點火工藝不受水平井段長度的限制，且點火均勻，點火長度較大，火腔發育穩定，宜于后期操作；火線波及面積擴大，從而提高油藏的動用程度，提高經濟效益。

下面以實際工程施工為例，說明本申請實施方式的一種點火器100、點火裝置200及點火方法的技術方案。

以遼河油田某區塊實施本申請技術，該油田區塊的油層參數如下：

①孔隙度展布

該區塊油層孔隙度介于26.9％至31.2％之間，平均為29.9％。

②滲透率展布

該區塊油層滲透率介于1107.3毫達西至2515.2毫達西之間，平均值1693.8毫達西，與孔隙度相關性較強。

③含油飽和度展布

該區塊油層含油飽和度介于66.2％至79.2％之間，平均值為73.8％。

④油層厚度展布

該區塊油層厚度介于8.6至45.2米之間，平均值為27.2米，在工區東部及東北部油層厚度較大。

在該區塊選擇一口水平井，井深800米，水平井段長度310米，每10米需電功率40千瓦，點火器100總功率310/10×40千瓦＝1240千瓦。完成點火前期準備后，向管體7中注空氣，地面供電裝置向點火器100供電，開始加熱油層；發熱體2達到600攝氏度后保持溫度，加熱5至6天后，點火結束。將點火器100提出，繼續按照設計方案注空氣9萬方/天，連續供氧，保證火腔持續高溫燃燒。

按實施方案進行操作后，水平井段溫度明顯增高，從15攝氏度上升到120攝氏度；對應生產直井，井下溫度從35攝氏度上升至140攝氏度，并且從井口檢測出的二氧化碳濃度從0上升至15％，點火成功。

需要說明的是，在本申請的描述中，術語“第一”、“第二”等僅用于描述目的和區別類似的對象，兩者之間并不存在先后順序，也不能理解為指示或暗示相對重要性。此外，在本申請的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

本文引用的任何數字值都包括從下限值到上限值之間以一個單位遞增的下值和上值的所有值，在任何下值和任何更高值之間存在至少兩個單位的間隔即可。舉例來說，如果闡述了一個部件的數量或過程變量(例如長度、溫度、時間等)的值是從1到90，優選從21到80，更優選從30到70，則目的是為了說明該說明書中也明確地列舉了諸如15到85、22到68、43到51、30到32等值。對于小于1的值，適當?shù)卣J(rèn)為一個單位是0.0001、0.001、0.01、0.1。這些僅僅是想要明確表達的示例，可以認為在最低值和最高值之間列舉的數值的所有可能組合都是以類似方式在該說明書明確地闡述了的。

除非另有說明，所有范圍都包括端點以及端點之間的所有數字。與范圍一起使用的“大約”或“近似”適合于該范圍的兩個端點。因而，“大約20到30”旨在覆蓋“大約20到大約30”，至少包括指明的端點。

應該理解，以上描述是為了進行圖示說明而不是為了進行限制。通過閱讀上述描述，在所提供的示例之外的許多實施方式和許多應用對本領域技術人員來說都將是顯而易見的。因此，本教導的范圍不應該參照上述描述來確定，而是應該參照前述權利要求以及這些權利要求所擁有的等價物的全部范圍來確定。在前述權利要求中省略這里公開的主題的任何方面并不是為了放棄該主體內容，也不應該認為申請人沒有將該主題考慮為所公開的申請主題的一部分。
