本實用新型涉及隧道施工技術領域，具體涉及一種用于對隧道超前小導管注漿的裝置。

背景技術：

在隧道施工中，V級圍巖一般采取超前支護，超前支護一般采用小導管注漿對軟弱體圍巖進行預加固處理，以確保開挖安全。在超前小導管注漿前必須在小導管端頭安裝注漿嘴，通過注漿嘴連接小導管與注漿管。目前的注漿嘴安裝方式都是將一塊直徑略大于小導管外徑的圓形封口鋼板現場焊接在小導管的端部，封口鋼板中間開一個Φ20左右的孔，再在孔洞處焊接Φ20的注漿嘴。根據現場施工統計，每個注漿嘴與小導管焊接的時間約需5分鐘左右，常規斷面隧道施工每個循環的小導管數量大都在40根以上，注漿嘴焊接的時間約為200min左右，因此這一工序耗費了大量時間，嚴重影響了隧道施工進度。而且每個注漿嘴與小導管焊接后無法重復使用，造成一定浪費，提高了施工成本。

技術實現要素：

本實用新型的目的在于提供一種用于隧道超前小導管注漿的快速注漿裝置，提高隧道施工進度，提高施工效益，同時又可重復使用，減少浪費，節約成本。

本實用新型的技術方案如下：

一種用于隧道超前小導管注漿的快速注漿裝置，其特征在于：包括一套筒，所述套筒的內徑大于超前小導管的外徑，套筒的壁上繞套筒環向同一斷面均勻設置有3個螺孔，每個螺孔螺接一頂緊螺栓；套筒的一端筒口焊接一直徑大于套筒外徑的圓形的封口鋼板，所述封口鋼板中間開設一注漿孔，所述注漿孔處焊接一內徑與注漿孔直徑相等的注漿嘴，所述套筒、注漿孔以及注漿嘴三者的軸心重合。

本實用新型大大降低了超前小導管注漿嘴的安裝時間。常規注漿嘴單個安裝時間需要5min左右，以常規斷面隧道每個循環的小導管數量40根計算上，注漿嘴焊接的時間約為200min左右，而本實用新型單個安裝時間只需30s即可，40根小導管注漿嘴安裝只需約20min，大大提高了超前小導管的施工進度，縮短了隧道施工循環時間，提高了隧道施工效率。

本實用新型結構簡單，可重復使用，一個注漿管注漿完成后，可拆下用于下一個注漿管注漿，節約了成本，提高了經濟效益。

附圖說明

圖1是本實用新型一種實施例的結構示意圖；

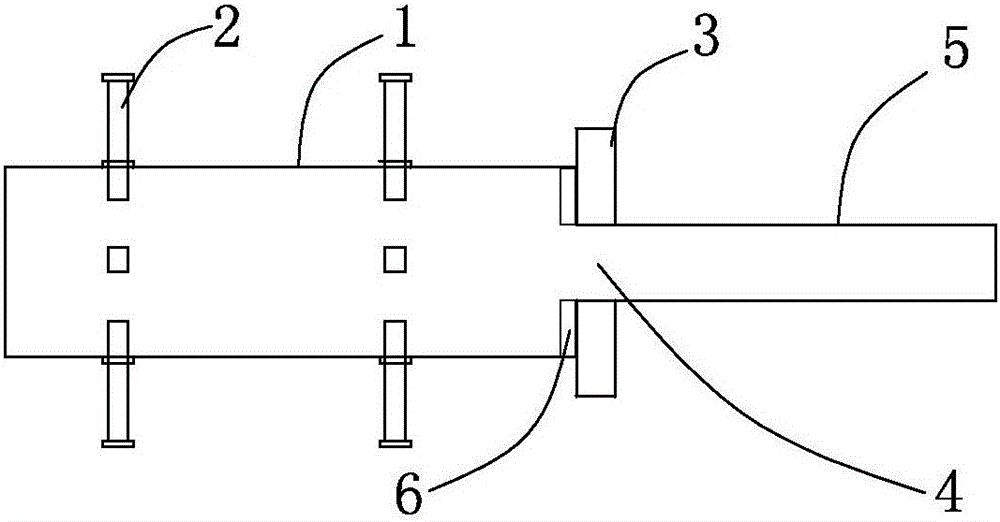

圖2是本實用新型另一種實施例的結構示意圖；

圖3是本實用新型一種實施例的使用方式示意圖。

具體實施方式

如圖1、圖2所示，本實用新型包括一套筒1，所述套筒1的內徑大于超前小導管的外徑，套筒壁上繞套筒環向同一斷面均勻設置有3個螺孔，每個螺孔螺接一頂緊螺栓2；套筒1的一端筒口焊接一直徑大于套筒外徑的圓形的封口鋼板3，所述封口鋼板3中間開設一注漿孔4，所述注漿孔4處焊接一內徑與注漿孔直徑相等的注漿嘴5，所述套筒1、注漿孔4以及注漿嘴5三者的軸心重合。

頂緊螺栓的作用是在本實用新型使用時，將插入套筒內的超前小導管固定。圖1所示的實施例中，是繞套筒環向一個斷面設置有頂緊螺栓2。圖2所示的實施例中，是繞套筒環向兩個斷面設置有頂緊螺栓2，使用時可使超前小導管固定更加可靠。

本實用新型具體實施時，為使超前小導管前端與套筒密封，可在套筒1內緊貼封口鋼板3內壁處設置一環形的橡膠密封圈6。

本實用新型具體實施時，所述套筒內徑根據超前小導管外徑確定，目前普通斷面隧道設計的超前小導管外徑一般為Φ42，在本實用新型的一個具體實施例中，可選用壁厚3.5cm的Φ54套筒，長度10-20cm即可；封口鋼板采用直徑Φ56厚度1cm的圓形鋼板，中間開Φ20的注漿孔；注漿嘴采用內徑Φ20的無縫鋼管，長度10cm左右即可，注漿嘴與封口鋼板在注漿孔處焊接連接；繞套筒壁環向同一斷面均勻設置3個貫穿套筒壁的螺孔，頂緊螺栓采用3個M16型高強螺栓，預先螺接在套筒3個螺孔中。

如圖3所示，本實用新型使用時，將超前小導管7端部插入套筒1中，并頂緊橡膠密封圈6，將3個頂緊螺栓2向內擰緊，使套筒1與超前小導管7固定。注漿時，將注漿嘴5連接注漿管即可進行注漿。待漿液初凝后，擰松頂緊螺栓2，將本實用新型拆下，可在下個循環中重復使用。
