本發明涉及采掘機械領域，具體涉及一種卸沖擊件器往復沖擊采掘機。

背景技術：

往復沖擊采煤機、往復沖擊掘進機用往復沖擊方式采掘物料，塊料率高、粉塵少且節能高效的特征使該機的面世倍受煤礦等采礦業好評，往復沖擊采掘機在往復沖擊過程中強大的沖擊反作用力使往復沖齒與往復沖齒座越錐越緊且往復沖齒座也與往復沖擊導向件越錐越緊，當往復沖齒或往復沖齒座或沖擊導向桿等往復沖擊件需更換時，因往復沖齒與往復沖齒座、往復沖齒座與沖擊導向桿等已處于咬合抱死狀態，拆卸往復沖齒、往復沖齒座、沖擊導向桿等用錘敲或用千斤頂頂推等均難以將往復沖齒從往復沖齒座上卸下，更不能將抱合面積大的往復沖齒座從沖擊導向件上卸下，因此更換往復沖齒、往復沖齒座、沖擊導向桿等往復沖擊件成為耗時長、勞動強度大、操作難度大影響生產進度的巨大障礙，甚至因不能更換已損壞往復沖擊件導致往復沖擊采煤機、往復沖擊掘進機不能繼續工作，因而往復沖擊采煤機、往復沖擊掘進機至今未能用于實際生產，為了解決上述問題，使塊料率高、粉塵少且節能高效的往復沖擊采煤機、往復沖擊掘進機切實為人類做出應有的巨大貢獻，本發明提出了一種卸沖擊件器往復沖擊采掘機。

技術實現要素：

本發明是采用以下的技術方案實現的：

卸沖擊件器往復沖擊采掘機包括卸沖擊件器、沖擊導向件、往復沖擊器、往復沖擊驅動器和導向箱體等，導向箱體支撐沖擊導向件等，往復沖擊驅動器設置在導向箱體內，往復沖擊驅動器與沖擊導向件連接，往復沖擊器與沖擊導向件連接部位設有連接導向件錐孔，相對應地沖擊導向件端部設有連接沖擊頭錐柱，連接導向件錐孔與連接沖擊頭錐柱扣合，或往復沖擊器與沖擊導向件連接部位設有連接導向件錐柱，相對應地沖擊導向件端部設有連接沖擊頭錐孔，連接導向件錐柱扣合在連接沖擊頭錐孔內，或往復沖擊器與沖擊導向件連接部位設有連接導向件圓柱孔，相對應地沖擊導向件端部設有連接沖擊頭圓柱，連接導向件圓柱孔與連接沖擊頭圓柱扣合，或往復沖擊器與沖擊導向件連接部位設置為連接導向件橢圓柱孔，相對應地在沖擊導向件端部設置連接沖擊頭橢圓柱，連接導向件橢圓柱孔與連接沖擊頭橢圓柱扣合，或往復沖擊器與沖擊導向件連接部位設有連接導向件多棱柱孔等，相對應地沖擊導向件端部設有連接沖擊頭多棱柱等，連接導向件多棱柱孔與連接沖擊頭多棱柱相扣合，往復沖擊器大于沖擊導向件截面部位的往復沖擊器部位朝向沖擊箱體端至沖擊箱體朝向往復沖擊器端的距離大于往復沖擊行程，卸沖擊件器包括頂沖擊件端面和頂箱體端面等，沖擊導向件和/或往復沖擊器包括需卸往復件等，沖擊導向件和/或往復沖擊器還包括沖擊件受頂端等，導向箱體包括卸沖擊件箱體受頂端等，頂箱體端面與卸沖擊件箱體受頂端貼合且使頂沖擊件端面與沖擊件受頂端的距離小于往復沖擊行程或使頂沖擊件端面與沖擊件受頂端貼合且使頂箱體端面與卸沖擊件箱體受頂端的距離小于往復沖擊行程，使往復沖擊驅動器帶動沖擊導向件及往復沖擊器往復運動，使卸沖擊件器利用往復沖擊驅動器向后或向前的力將需卸往復件卸掉，沖擊導向件為一體式?jīng)_擊導向件或為分體式?jīng)_擊導向件，當為分體式?jīng)_擊導向件時，沖擊導向件包括導向連接件和沖擊導向桿等，導向連接件設有連接導向桿錐孔，相對應的沖擊導向桿設有插連接件錐柱，連接導向桿錐孔與插連接件錐柱扣合，或導向連接件設有連接導向桿錐柱，相對應的沖擊導向桿設有插連接件錐孔等，連接導向桿錐柱與插連接件錐孔扣合，或導向連接件設有連接導向桿圓柱孔，相對應的沖擊導向桿設有插連接件圓柱，連接導向桿圓柱孔與插連接件圓柱扣合，或導向連接件設有連接導向桿多棱柱孔，相對應的沖擊導向桿設有插連接件多棱柱，連接導向桿多棱柱孔與插連接件多棱柱扣合，往復沖擊器包括往復沖齒和往復沖齒座等，往復沖齒和往復沖齒座分體連接或為一體式，往復沖齒座與沖擊導向桿上設有連接齒座導桿結構等，卸沖擊件器通過頂往復沖齒座或頂往復沖齒用連接齒座導桿結構將沖擊導向桿從導向箱體內拉出，或沖擊導向桿設有卸導向桿結構等，卸導向桿結構包括箱體外卸導向桿結構或箱體內卸導向桿結構等，當設置箱體外卸導向桿結構時，伸出導向箱體外的沖擊導向桿上設有箱體外卸導向桿結構或在往復沖齒座與沖擊導向桿接合部的往復沖齒座及沖擊導向桿上設有箱體外卸導向桿結構，箱體外卸導向桿結構包括導向桿受頂端件等，導向箱體包括卸導向桿箱體受頂端等，卸沖擊件器包括卸導向桿器等，卸導向桿器包括頂導向桿端面和頂箱體端面等，頂箱體端面與卸導向桿箱體受頂端貼合且頂導向桿端面距離導向桿受頂端面的距離小于往復沖擊行程或頂導向桿端面與箱體外卸導向桿結構貼合且卸導向桿箱體受頂端與頂箱體端面的距離小于往復沖擊行程，往復沖擊驅動器驅動導向桿連接件往復運動，卸導向桿器借助往復沖擊驅動器向后或向前的力將沖擊導向桿從導向桿連接件上卸掉。

卸沖擊件器包括頂沖擊件端和頂箱體端等，沖擊導向件和/或往復沖擊器包括沖擊件受頂端等，導向箱體包括箱體受頂端等，頂沖擊件端至頂箱體端平行于往復沖擊方向線的長度小于沖擊件受頂端伸出后到箱體受頂端的平行于往復沖擊方向線的最大值且大于沖擊件受頂端縮回后距箱體受頂端的平行于往復沖擊方向線的最小值,沖擊件受頂端與卸沖擊件箱體受頂端受力點之間的連線與往復沖擊方向線平行或沖擊件受頂端與卸沖擊件箱體受頂端受力點之間的連線與往復沖擊方向線之間的夾角小于90度。

卸沖擊件器包括卸導向桿器或卸主齒頭器或卸側齒頭器或卸頂齒頭器或卸主齒體器或卸側齒體器或卸頂齒座器或卸增節齒器或卸增節齒體器或卸側齒圈器或卸梁套架器或卸增節齒座器或卸銷內孔圈齒體器或卸耐磨套器或卸耐沖擊套器等。

往復沖擊器包括主往復齒和側往復齒等，主往復齒上設有側往復齒等，主往復齒包括主往復齒底座等，主往復齒底座上設有主往復齒插孔件或設有主往復齒插柱等,沖擊導向件包括導桿齒座等，導桿齒座的端部設有導桿插柱或設有導桿插孔座等，主往復齒插孔件設置在導桿插柱上或主往復齒插柱設置在導桿插孔座上，主往復齒插孔件和導桿插柱通過錐面連接固定或用主齒止退件連接主往復齒插孔件和導桿插柱，主往復齒上設有主沖齒和主齒體等，主沖齒與主齒體分體連接或為一體式，在主沖齒上設有側往復齒或在主齒體上設有側往復齒或在導桿齒座上設有側往復齒或在主沖齒和主齒體上設有側往復齒或在主沖齒、主齒體和導桿齒座上設有側往復齒或主齒體和導桿齒座上設有側往復齒或主沖齒和導桿齒座上設有側往復齒，主齒體包括主齒體座或主齒體沖齒架或梁套沖齒架等，主齒體座上設置側往復齒或主齒體沖齒架設置側往復齒或梁套沖齒架上設置側往復齒等，側往復齒包括側齒頭和側齒座等，側齒頭和側齒座分體連接或為一體式，當側齒頭和側齒座分體連接時，側齒頭包括側齒柄等，側齒柄與側齒座錐面止退或側齒柄與側齒座螺紋止退或側齒柄與側齒座上設置側齒止退件止退等，側齒座上設置插側齒盲孔或穿側齒通孔等，側齒柄設置于穿側齒通孔，卸沖擊件器包括卸側齒器等，卸側齒器包括卸穿盲孔齒器和/或卸穿通孔齒器等，側齒柄包括側齒柄受頂端等，卸穿通孔齒器包括頂穿通孔齒端面和卸穿通孔齒頂箱體端面等，導向箱體包括卸穿通孔齒箱體受頂端等，卸穿通孔齒頂箱體端面貼靠在導向箱體上且頂穿通孔齒端面到側齒柄受頂端的距離小于往復沖擊行程或頂穿通孔齒端面貼合在側齒柄受頂端且卸穿通孔齒頂箱體端面至卸穿通孔齒箱體受頂端的距離小于往復沖擊行程，卸側齒器用往復沖擊驅動器向后的力將側齒柄從穿側齒通孔內頂出。

側往復齒包括錐柱側往復齒或斜面?zhèn)韧鶑妄X或側齒排齒或內銷孔圈側往復齒或鋸齒排側往復齒或頂齒鋸齒排側往復齒等，鋸齒排側往復齒包括鋸齒排齒柄和鋸齒排齒等，鋸齒排齒設置在鋸齒排齒柄上部或側部或側上部或側下部等，鋸齒排齒在往復沖擊時對側部物料鋸割，或頂齒鋸齒排側往復齒包括頂齒鋸齒柄和頂齒鋸齒排齒等，頂齒鋸齒排齒包括側齒頂齒和側齒排齒等，側齒頂齒設置在頂齒鋸齒柄的上端，側齒排齒設置在頂齒鋸齒柄的側部，側齒頂齒與側齒排齒配合沖擊前部物料的同時對側部物料鋸割落料，卸沖擊件器通過頂頂齒鋸齒柄或通過頂側齒排齒或通過卡推側齒頂齒利用往復沖擊驅動器的動力將頂齒鋸齒排側往復齒卸掉。

主齒體包括單節齒體或增節齒體等，增節齒體包括插柱式增節齒體或串接式增節齒體等，當設置插柱式增節齒體時，主齒體包括齒座主齒體和插柱增節齒體等，齒座主齒體一端設有主往復齒插孔或設有主往復齒插柱等，齒座主齒體另一端設有增節齒體插孔或設有插增節齒體柱等，相對應的在插柱式增節齒體上設有增節齒體柱或增節齒體孔，增節齒體柱插入插增節齒體孔或增節齒體孔套和在插增節齒體柱上，或當設置串接式增節齒體時，主齒體包括銷柱式主齒體和銷內孔圈齒體等，銷內孔圈齒體包括固定側齒圈等，一個以上的固定側齒圈的內孔套合在銷柱式主齒體外周，一個以上的固定側齒圈增加設置側齒頭的高度，固定側齒圈上設置圈定位側往復齒等，固定側齒圈與圈定位側往復齒分體連接或為一體式，或當側齒頭與主沖齒和/或主齒體分體連接時，即在主沖齒和/或主齒體上設置側齒座等，側齒座與主齒體分體連接或為一體式，在側齒座上設置插側齒孔等，插側齒孔設置為穿側齒通孔或設置為插側齒盲孔等，在側齒頭后部設置側齒柄等，側齒柄設置于穿側齒通孔或設置于插側齒盲孔等，側往復齒包括止退結構等，側齒柄與側齒座通過錐面連接止退或側齒柄與側齒座通過螺紋連接止退或用側齒止退件連接側齒柄與側齒座等，導桿齒座一端或兩端伸出導向箱體外，主齒體設置在導桿齒座的端部，往復沖擊驅動器在導向箱體內驅動導桿齒座，導桿齒座帶動主往復齒和側往復齒往復沖擊，卸沖擊件器還包括卸增節齒體器等，卸增節齒體器包括卸插柱式增節齒體器或卸串接式增節齒體器等，卸插柱式增節齒體器包括頂插柱式增節齒體端面和頂卸插柱式增節齒體箱體端面等，插柱式增節齒體上設有插柱式增節齒體受頂端等，相對應地在導向箱體上設置卸插柱式增節齒體箱體受頂端等，頂卸插柱式增節齒體箱體端面與卸插柱式增節齒體箱體受頂端貼合且頂插柱式增節齒體端面到插柱式增節齒體受頂端的距離小于往復沖擊行程的長度或頂插柱式增節齒體端面與插柱式增節齒體受頂端貼合使頂卸插柱式增節齒體箱體端面到卸插柱式增節齒體箱體受頂端的距離小于往復沖擊行程的長度，往復沖擊驅動器使卸插柱式增節齒體器借助往復沖擊驅動器向后或向前的力將插柱式增節齒體頂推掉，或卸串接式增節齒體器包括頂串接式增節齒體端面和頂卸串接式增節齒體箱體端面等，串接式增節齒體上設有串接式增節齒體受頂端等，相對應地在導向箱體上設置卸串接式增節齒體箱體受頂端等，頂卸串接式增節齒體箱體端面與卸串接式增節齒體箱體受頂端貼合且頂串接式增節齒體端面到串接式增節齒體受頂端的距離小于往復沖擊行程的長度，或頂串接式增節齒體端面與串接式增節齒體受頂端貼合且頂卸串接式增節齒體箱體端面到卸串接式增節齒體箱體受頂端的距離小于往復沖擊行程的長度，往復沖擊驅動器使卸串接式增節齒體器借助往復沖擊驅動器向后或向前的力將串接式增節齒體受頂端頂推掉。

所述的往復沖擊器包括上主齒體和下主齒體等，往復沖擊器還包括梁套沖齒架等，梁套沖齒架包括上主齒體連接套、下主齒體連接套和主齒體連接梁等，上主齒體與上主齒體連接套分體連接或為一體式，下主齒體與下主齒體連接套分體連接或為一體式，主齒體連接梁一端設置在上主齒體連接套上，另一端設置在下主齒體連接套上，主齒體連接梁將上主齒體連接套和下主齒體連接套連接固定，主齒體連接梁、上主齒體連接套、下主齒體連接套為分體連接或為一體式，上主齒體連接套與上主齒體分體連接時，上主齒體連接套與上主齒體為錐面連接或為圓柱面連接或為多面連接等,下主齒體連接套與下主齒體分體連接時，下主齒體連接套與下主齒體為錐面連接或為圓柱面連接或為多面連接等，主齒體上設置側往復齒或上主齒體連接套上設置側往復齒或下主齒體連接套上設置側往復齒或主齒體連接梁上設置側往復齒或上主齒體連接套和下主齒體連接套上設置側往復齒或上主齒體連接套和主齒體連接梁上設置側往復齒或下主齒體連接套和主齒體連接梁上設置側往復齒或上主齒體連接套和下主齒體連接套和主齒體連接梁上設置側往復齒等，當梁套沖齒架與上主齒體和下主齒體分體連接時，上主齒體連接套和下主齒體連接套分別與上主齒體和下主齒體套合，沖擊導向件包括上導向桿和下導向桿等，上導向桿與下導向桿一端或兩端伸出導向箱體，上導向桿與下導向桿在導向箱體內連接，上主齒體設置在伸出導向箱體外的上導向桿的端部，下主齒體設置在伸出導向箱體外的下導向桿的端部，梁套沖齒架將上導向桿、下導向桿緊固為一體式，往復沖擊驅動器在導向箱體內驅動上導向桿、下導向桿等，上導向桿、下導向桿帶動梁套沖齒架往復沖擊，卸沖擊件器包括卸梁套沖擊架器等，卸梁套沖擊架器包括頂梁套沖擊架端面和頂卸梁套沖擊架箱體端面等，梁套沖齒架上設有梁套沖齒架受頂端，相對應地在導向箱體上設置卸梁套沖齒架箱體受頂端，頂卸梁套沖齒架箱體端面與卸梁套沖齒架箱體受頂端貼合，頂梁套沖齒架端面到梁套沖齒架受頂端的距離小于往復沖擊行程的長度，使卸梁套沖擊架器借助往復沖擊驅動器向后的力將梁套沖齒架頂推掉。

所述的導向箱體包括伸縮護套箱板等，伸縮護套箱板與導向箱體分體連接或為一體式，沖擊導向件包括往復齒座密封段等，伸縮護套箱板包括導向箱板和箱板護伸縮密封件套等，導向箱板上設有穿往復齒座密封段孔，穿往復齒座密封段孔內設有密封往復齒座件或浮動密封套等，往復齒座密封段設置在密封往復齒座件內孔或設置在浮動密封套內孔，在導向箱板的設置密封往復齒座件或浮動密封套孔壁的外部設置箱板護伸縮密封件套,卸沖擊件器設置在導向箱體上或設置在箱板護伸縮密封件套上或設置在往復沖擊器上或設置在沖擊導向件上等，箱板護伸縮密封件套包括護套密封槽等，當卸沖擊件器頂靠在箱板護伸縮密封件套上時，卸沖擊件器與箱板護伸縮密封件套貼靠面避開箱板護伸縮密封件套的護套密封槽設置，或當卸沖擊件器設置在往復沖擊器上時，卸沖擊件箱體受頂端避開護套密封槽設置，防止卸沖擊件器將護套密封槽頂變形。

所述的梁套沖齒架為單排設置或多排設置等，當梁套沖齒架為多排設置時，前排梁套沖齒架上的主齒體連接梁相對于導向箱體向外凸起，后排梁套沖齒架上的主齒體連接梁相對于導向箱體向內凹進，前排凸起的主齒體連接梁與后排凹進的主齒體連接梁形成出料口，前排梁套沖齒架和/或后排梁套沖齒架包括梁套沖齒架上受頂端和梁套沖齒架下受頂端等，對應地在導向箱體上設置箱體卸梁套沖齒架上受頂端和箱體卸梁套沖齒架下受頂端等，卸沖擊件器包括頂梁套沖齒架上端面、頂梁套沖齒架下端面、頂箱體卸梁套沖齒架上端面和頂箱體卸梁套沖齒架下端面等，頂箱體卸梁套沖齒架上端面與箱體卸梁套沖齒架上受頂端貼合，且頂箱體卸梁套沖齒架下端面與箱體卸梁套沖齒架下受頂端貼合，頂梁套沖齒架上端面與梁套沖齒架上受頂端的距離小于往復沖擊行程長度，頂梁套沖齒架下端面與梁套沖齒架下受頂端的距離小于往復沖擊行程長度，頂梁套沖齒架上端面與梁套沖齒架上受頂端的距離同頂梁套沖齒架下端面與梁套沖齒架下受頂端的距離的設置避免將梁套沖齒架一端頂松偏斜損壞沖擊導向件及梁套沖齒架。

所述的卸沖擊件器包括卸往復齒器等，卸往復齒器包括卸主往復齒器或卸主沖齒器或卸側齒頭器等，卸主往復齒器的強度大于主往復齒與沖擊導向件扣合的強度，卸主往復齒器貼掛支托在導向箱體上或吸附在導向箱體上，往復沖擊驅動器驅動主往復齒向導向箱體方向縮回，卸主往復齒器將主往復齒擋推掉下，或卸主沖齒器一端支托在導向箱體上，卸主沖齒器推擋主沖齒的一端設有卡擋主沖齒端面，卡擋主沖齒端面的形狀為當主沖齒向導向箱體方向運動時阻止主沖齒縮回，卡擋主沖齒端面借助往復沖擊驅動器的強大拉力或推力將主齒體與主沖齒分離，或卸側齒頭器一端支托在導向箱體上，卸側齒頭器推擋側齒頭的一端設有卡擋側齒頭端面，卡擋側齒頭端面的形狀為當側齒頭向導向箱體方向運動時阻止側齒頭縮回，卡擋側齒頭端面借助往復沖擊驅動器的強大拉力或推力將側齒頭與側齒座分離，實現快速卸齒換齒，提高效率，或卸增節齒體器一端支托在導向箱體上，卸增節齒體器推擋增節齒體的一端設有卡擋增節齒體端面，卡擋增節齒體端面的形狀為當增節齒體向導向箱體方向運動時阻止增節齒體縮回，卡擋增節齒體端面借助往復沖擊驅動器的強大拉力或推力將增節齒體卸掉，或卸沖擊件器包括卸固定側齒圈器等，卸固定側齒圈器一端支托在導向箱體上，卸固定側齒圈器推擋固定側齒圈的一端設有卡擋固定側齒圈端面，卡擋固定側齒圈端面的形狀為當固定側齒圈向導向箱體方向運動時阻止固定側齒圈縮回，卡擋固定側齒圈端面借助往復沖擊驅動器的強大拉力將固定側齒圈卸掉。

所述的卸沖擊件器包括墊塊卸沖擊件器或推板卸沖擊件器或筒卸沖擊件器或卡套卸沖擊件器或多點同頂卸沖擊件器或擋件頂拉卸導向套器或磁鐵卸沖擊件器或凹槽卸沖擊件器或擋圈卸沖擊件器或螺桿擋板卸沖擊件器或擋銷卸沖擊件器或頂絲卸沖擊件器或卡板卸沖擊件器或凸臺擋件卸沖擊件器或卡板擋件卸沖擊件器或螺桿卸沖擊件器等，磁鐵卸沖擊件器上設有磁鐵材料等，磁鐵卸沖擊件器吸附在導向箱體或吸附在往復沖擊器的適于拆需卸往復件的位置，調整卸沖擊件器位置后使磁鐵卸沖擊件器貼掛在導向箱體上或貼掛在往復沖擊器上，使用可靠靈活簡便。

沖擊導向件前端設有一個往復齒座插齒段組成單插齒座往復沖擊器或沖擊導向件前端設有兩個以上往復齒座插齒段組成多插齒座往復沖擊器，主往復齒設置在沖擊導向件前端，往復沖擊驅動器包括凸軸機構或液動機構或氣動機構等，凸軸機構包括曲柄連桿或直軸凸輪連桿等，當使用凸軸機構時，曲柄連桿或直軸凸輪連桿與沖擊導向件鉸接，一個連桿帶動一個單插齒座往復沖擊，一個連桿帶動多插齒座往復沖擊，多插齒座往復沖擊器包括上下插齒座往復沖擊器或左右插齒座往復沖擊器或上下左插齒座往復沖擊器或上下右插齒座往復沖擊器或上下左右插齒座往復沖擊器等，沖擊導向件包括上往復齒座連動段、上往復齒座導向段、上往復齒座密封段和上往復齒座插齒段等，上往復齒座導向段、上往復齒座密封段和上往復齒座插齒段組成上導向桿，沖擊導向件包括下往復齒座連動段、下往復齒座導向段、下往復齒座密封段和下往復齒座插齒段等，下往復齒座導向段、下往復齒座密封段和下往復齒座插齒段組成下導向桿，上往復齒座連動段與下往復齒座連動段組成往復齒座導向段連接件，往復齒座導向段連接件將上導向桿與下導向桿固定連接或往復齒座導向段連接件與上導向桿、下導向桿為一體式，導向箱體包括滾動導向止轉器等，滾動導向止轉器包括滾軸導向止轉器或軸承件導向止轉器等，滾軸導向止轉器包括軸承A、軸承B和導向滾軸等，軸承A、軸承B分別設置在導向滾軸的兩端組成滾軸導向止轉器，或軸承件導向止轉器包括導向軸承件和導向軸承固定件等，導向軸承件設置在導向軸承固定件上，導向軸承件包括軸承本體件或在軸承本體件外周設置護軸承套，護軸承套設置在軸承本體件上組成止轉導向軸承套，軸承本體件設置在導向軸承固定件上或止轉導向軸承套設置在導向軸承固定件上，導向箱體包括裝滾動導向止轉組件塊等，裝滾動導向止轉組件塊包括前裝滾動導向止轉組件板塊、后裝滾動導向止轉組件板塊和集成塊連接件等，前裝滾動導向止轉組件板塊與后裝滾動導向止轉組件板塊前后平行設置且前裝滾動導向止轉組件板塊與后裝滾動導向止轉組件板塊之間設有前后扶正導向止轉間距等，集成塊連接件連接前裝滾動導向止轉組件板塊、后裝滾動導向止轉組件板塊形成導向箱體，前裝滾動導向止轉組件板塊包括前裝往復齒座導向段單孔集成塊或前裝滾動導向止轉組件板塊包括前裝往復齒座導向段多孔集成塊等，相對應地后裝滾動導向止轉組件板塊包括后裝往復齒座導向段單孔集成塊或后裝滾動導向止轉組件板塊包括后裝往復齒座導向段多孔集成塊等，裝滾動導向止轉組件板塊增大導向抱合力，加大導向扶正力度，減少往復齒座密封段對導向止轉箱密封件的擺動沖擊，前裝往復齒座導向段單孔集成塊上設有前往復齒座導向段孔且后裝往復齒座導向段單孔集成塊上設有后往復齒座導向段孔，前往復齒座導向段孔兩個以上的側部設有兩個以上前滾動導向止轉器孔且后往復齒座導向段孔兩個以上的側部設有兩個以上后滾動導向止轉器孔，貼靠前往復齒座導向段孔的前滾動導向止轉器孔側壁與貼靠前滾動導向止轉器孔的前往復齒座導向段孔側壁通連且貼靠后往復齒座導向段孔的后滾動導向止轉器孔側壁與貼靠后滾動導向止轉器孔的后往復齒座導向段孔側壁通連，前往復齒座導向段設置在前往復齒座導向段孔內，后往復齒座導向段設置在后往復齒座導向段孔內，兩個以上前滾動導向止轉器設置在兩個以上前滾動導向止轉器孔內，兩個以上后滾動導向止轉器設置在兩個以上后滾動導向止轉器孔內，兩個以上前滾動導向止轉器側壁分別與前往復齒座導向段兩個以上側面在前往復齒座導向段孔內貼合，兩個以上后滾動導向止轉器側壁分別與后往復齒座導向段兩個以上側面在后往復齒座導向段孔內貼合，或前裝往復齒座導向段多孔集成塊上設置多個前往復齒座導向段孔等且后裝往復齒座導向段多孔集成塊上設置多個后往復齒座導向段孔等，每個前往復齒座導向段孔兩個以上的側部設置兩個以上前滾動導向止轉器孔且每個后往復齒座導向段孔兩個以上的側部設置兩個以上后滾動導向止轉器孔，多個前往復齒座導向段設置在多個前往復齒座導向段孔內，多個后往復齒座導向段設置在多個后往復齒座導向段孔內，在每個前往復齒座導向段的兩個以上側部將兩個以上前滾動導向止轉器設置在兩個以上前滾動導向止轉器孔內，在每個后往復齒座導向段的兩個以上側部將兩個以上后滾動導向止轉器設置在兩個以上后滾動導向止轉器孔內，兩個以上前滾動導向止轉器側壁分別與前往復齒座導向段兩個以上側面在前往復齒座導向段孔內貼合，兩個以上后滾動導向止轉器側壁分別與后往復齒座導向段兩個以上側面在后往復齒座導向段孔內貼合，裝滾動導向止轉組件塊將支撐多個滾動導向止轉器的多個支撐件做成一體式板塊，一體式板塊使支撐多個滾動導向止轉器的空間集約化實體化，提高對多個滾動導向止轉器的定位精度，減少使用多個支撐件時為增強每個支撐件強度所增加的空間浪費及材料浪費，裝滾動導向止轉組件塊提高對多個滾動導向止轉器及沖擊導向件的扶正強度，簡化了結構提高了強度，減少導桿齒座對往復沖擊驅動器等的擺動沖擊損壞，往復齒座密封段上設有導桿密封套等，往復齒座密封段與導桿密封套配合密封導向箱體，前裝滾動導向止轉組件板塊及后裝滾動導向止轉組件板塊支撐沖擊導向件，沖擊導向件端部支撐往復沖擊器，導桿密封套包括卸導桿密封套機構等，卸沖擊件器包括卸導桿密封套器等，卸導桿密封套器包括卸導桿密封套擋盤和卸導桿密封套螺桿等，卸導桿密封套擋盤上設有穿卸導桿密封套螺桿孔，沖擊導向件前端設有插主齒體柱，插主齒體柱設置在往復齒座密封段前部，當需拆卸導桿密封套時，將卸導桿密封套擋盤穿在插主齒體柱上或將卸導桿密封套擋盤頂在插主齒體柱前端，將卸導桿密封套螺桿穿過穿卸導桿密封套螺桿孔旋入卸導桿密封套螺紋孔，使卸導桿密封套擋盤朝向導向箱體端面至導向箱體端面的距離小于往復沖擊行程，往復沖擊驅動器驅動連接動力段或驅動往復齒座導向段連接件帶動沖擊導向件往復沖擊，往復沖擊驅動器向后的拉力驅動卸導桿密封套擋盤向后運行頂在導向箱體端面上將導桿密封套卸掉，或往復沖擊器上設置往復沖齒和往復沖齒座等，往復沖齒和往復沖齒座分體固定連接或為一體式,使往復沖齒座與沖擊導向桿上設有連接齒座導桿結構等，使連接齒座導桿結構將往復沖齒座與沖擊導向桿連接固定，卸沖擊件器通過頂往復沖齒座或頂往復沖齒用連接齒座導桿結構將沖擊導向桿從導向箱體內拉出，沖擊導向桿上的導桿密封套隨沖擊導向桿被卸掉。

主沖齒前部設置齒帽等，齒帽與主沖齒分體連接或為一體式，齒帽為錐體式或鋸齒式或多齒式等，齒帽設有齒帽插孔或設有齒帽插柱等，主沖齒前部設有齒帽固定插柱或齒帽固定插孔等，齒帽插孔設置在齒帽固定插柱上或齒帽插柱設置在齒帽固定插孔上，齒帽上設有卸齒帽結構等，卸齒帽結構包括卸齒帽凸臺結構或卸齒帽凹槽結構或卸齒帽孔結構或卸齒帽側齒結構或卸齒帽銷結構或卸齒帽螺桿結構等，卸齒帽結構包括齒帽受頂端面等，導向箱體包括導向箱體受頂面等，卸沖擊件器包括卸齒帽器等，卸齒帽器包括頂齒帽件等，卸齒帽件設有頂齒帽凸臺件或設有頂齒帽凹槽件或設有頂齒帽孔件或設有頂齒帽側齒件或設有頂卸齒帽銷件或設有頂卸齒帽螺桿件等，頂齒帽件上設有頂齒帽端面等，相對應地卸齒帽器另一端設有頂導向箱體面等，頂導向箱體端面與導向箱體結合且頂齒帽端面至齒帽受頂端面的距離小于往復沖擊行程，或卸齒帽器卡在卸齒帽凸臺上或卸齒帽器卡在卸齒帽凹槽上或卸齒帽器卡在卸齒帽孔上或卸齒帽器卡在卸齒帽側齒上或卸齒器卡在卸齒帽銷上或卸齒帽器卡在卸齒帽螺桿上且卸齒帽器朝向導向箱體端設有頂導向箱體面，頂導向箱體面到導向箱體受頂面的距離小于往復沖擊行程。

主齒體上設有主齒體沖齒架等，主齒體沖齒架與主齒體分體連接或為一體式，當主齒體沖齒架與主齒體分體連接時，主齒體沖齒架與主齒體為錐面連接或為圓柱面連接或為多面連接等，主齒體沖齒架與主齒體錐面止退或設置主齒體沖齒架止退件阻止主齒體沖齒架從主齒體上脫落，主齒體包括主齒體護伸縮密封件套等，主齒體沖齒架靠近主齒體護伸縮密封件套和/或靠近箱板護伸縮密封件套一側設有導料面等，導料面將堆積在主齒體沖齒架與主齒體護伸縮密封件套或堆積在主齒體沖齒架與箱板護伸縮密封件套之間的物料導出，卸沖擊件器包括卸主齒體沖擊架器等。

主齒體包括主齒支座等，主齒支座支撐側齒圈或支撐沖齒架，主齒支座與沖齒架為錐面連接或為圓柱面連接或為多面連接等，或主齒支座與側齒圈為錐面連接或為圓柱面連接或為多面連接等，卸沖擊件器包括卸主齒支座器等，主齒支座包括卸主齒支座凸臺或包括卸主齒支座凹槽或包括卸主齒支座孔或包括卸主齒支座后端面等，相對應地卸主齒支座器設有與卸主齒支座凸臺相配合的頂主齒支座凸臺件或設有與卸主齒支座凹槽相配合的頂主齒支座凹槽件或設有與卸主齒支座孔相配合的頂主齒支座孔件或設有與卸主齒支座后端面相配合的頂主齒支座端面等，頂主齒支座件包括頂導向箱體端面等，頂導向箱體端面至導向箱體受頂端面的距離小于往復沖擊行程，頂主齒支座端面至卸主齒支座后端面的距離小于往復沖擊行程，或側齒圈上設有側齒圈卸主齒支座孔槽且在主齒支座上設置與側齒圈卸主齒支座孔槽相通連的卸主齒支座孔槽，主齒支座或卸主齒支座器包括卸主齒支座銷等，將卸主齒支座銷穿在側齒圈卸主齒支座孔槽及卸主齒支座孔槽內，往復沖擊驅動器向后的力將主齒支座與側齒圈同時卸掉，或沖齒架上設有沖齒架卸主齒支座孔槽且在主齒支座上設置與沖齒架卸主齒支座孔槽相通連的卸主齒支座孔槽，沖齒架或卸主齒支座器包括卸主齒支座銷等，將卸主齒支座銷穿在沖齒架卸主齒支座孔槽及卸主齒支座孔槽內，往復沖擊驅動器向后的力將主齒支座與沖齒架同時卸掉，減少拆卸沖齒架后再拆卸主齒支座的拆卸工序。

主齒體沖齒架和/或梁套沖齒架上設置一個以上的側往復齒，側往復齒與側往復齒之間設有間隙，與主往復齒、側往復齒后部相對的導向箱體上設有噴水嘴或設有噴水孔等，噴水嘴或噴水孔相對于側往復齒之間的間隙設置，水流通過側往復齒或側往復齒與主往復齒之間的間隙噴至側往復齒和/或主往復齒等，側往復齒之間的間隙設置有利于被采落物料的排出，卸沖擊件器設置頂導向箱體端面時，將頂導向箱體端面避開噴水嘴和/或避開噴水孔。

固定側齒圈包括后部內銷孔圈側往復齒和前部內銷孔圈側往復齒等，后部內銷孔圈側往復齒設置在銷柱式主齒體的后部，前部內銷孔圈側往復齒設置在銷柱式主齒體的前部，后部內銷孔圈側往復齒包括后部內銷孔圈側齒頭和后部內銷孔圈側齒柄等，前部內銷孔圈側往復齒包括前部內銷孔圈側齒頭和前部內銷孔圈側齒柄等，后部內銷孔圈側齒柄與前部內銷孔圈側齒柄前后錯位設置或前后直線間隔設置或前后直線設置等，當后部內銷孔圈側齒柄與前部內銷孔圈側齒柄直線設置時，后部內銷孔圈側齒柄與前部內銷孔圈側齒柄形成側齒頭排齒或形成側齒頭鋸齒排等，側齒頭鋸齒排往復沖擊鋸割物料，后部內銷孔圈側齒頭和后部內銷孔圈側齒柄分體連接或為一體式，卸沖擊件器包括卸側齒頭鋸齒排器等，前部內銷孔圈側往復齒靠近待采掘物料端設置，前部內銷孔圈側往復齒上設有卸前內銷孔圈凸臺或卸前內銷孔圈凹槽或卸前內銷孔圈孔或卸前內銷孔圈側齒或卸前內銷孔圈銷或卸前內銷孔圈螺桿，卸側齒頭鋸齒排器設有與卸前內銷孔圈凸臺相配合的頂前內銷孔圈凸臺件或設有與卸前內銷孔圈凹槽相配合的頂前內銷孔圈凹槽件或設有與卸前內銷孔圈孔相配合的頂前內銷孔圈孔件或設有與卸前內銷孔圈側齒相配合的頂前內銷孔圈側齒件或設有與卸前內銷孔圈銷相配合的頂前內銷孔圈銷件或設有與卸前內銷孔圈螺桿相配合的頂前內銷孔圈螺桿件等，卸沖擊件器包括卸銷柱式主齒體器等，銷柱式主齒體上設有卸銷柱式主齒體結構等，卸銷柱式主齒體結構包括卸銷柱式主齒體槽孔或卸銷柱式主齒體凸臺或卸銷柱式主齒體螺紋或卸銷柱式主齒體錐面或卸銷柱式主齒體后端面或卸銷柱式主齒體銷柱或卸銷柱式主齒體卡板等。

所述的后部內銷孔圈側往復齒、前部內銷孔圈側往復齒與銷柱式主齒體錐面扣接，后部內銷孔圈側往復齒與前部內銷孔圈側往復齒之間設有內銷孔圈側往復齒間隙，當前部內銷孔圈側往復齒沿銷柱式主齒體向導向箱體方向竄動時，前部內銷孔圈側往復齒占用內銷孔圈側往復齒間隙，內銷孔圈側往復齒間隙使前部內銷孔圈側往復齒與后部內銷孔圈側往復齒不相互頂推，增加前部內銷孔圈側往復齒及后部內銷孔圈側往復齒扣合銷柱式主齒體的強度，卸沖擊件器包括卸內銷孔圈齒器等，卸內銷孔圈齒器設有與內銷孔圈側往復齒間隙配合的卸內銷孔圈器，利用內銷孔圈側往復齒間隙將前部內銷孔圈側往復齒卸掉。

所述的銷柱式主齒體的前端或往復沖齒座前端設有主齒體頂齒等，主齒體頂齒齒頭后端大于銷柱式主齒體頂端端面，或主齒體頂齒齒頭后端大于往復沖齒座頂端端面，主齒體頂齒齒頭后端頂在主齒體頂齒齒頭后部的內銷孔圈側往復齒的端部，銷柱式主齒體與主齒體頂齒錐面止退或銷柱式主齒體與主齒體頂齒螺紋止退或銷柱式主齒體與主齒體頂齒用止退件止退，主齒體頂齒阻止主齒體頂齒后部的內銷孔圈側往復齒從銷柱式主齒體上脫落，當拆卸主齒體頂齒時將卸沖擊件器頂在主齒體頂齒后端的大于銷柱式主齒體頂端端面或頂在主齒體頂齒后端的大于往復沖齒座頂端端面，使主齒體頂齒被卸掉。

所述的主齒體包括柱形套主齒體或包括柱形錐主齒體或包括側齒臂主齒體或包括梁架式主齒體等，當使用柱形套主齒體時即將主齒體設置為柱形主齒體，柱形主齒體的后端設置主往復齒插孔件，使主往復齒插孔件套合在導桿齒座上，將側齒座設置在柱形主齒體上，或當使用柱形錐主齒體時即將柱形錐主齒體后端的主往復齒插柱插入導桿齒座，將側齒座設置在柱形錐主齒體上，或當使用側齒臂主齒體時即將主齒體設置為柱形主齒體等，在柱形主齒體上設置支撐側往復齒的側齒臂等，使側齒座設置在側齒臂上，在柱形主齒體上設置一個以上的側齒臂，各側齒臂之間設有間隙，使側齒臂與柱形主齒體形成沖齒架，或當使用梁架式主齒體時即將主齒體設置為柱形主齒體等，柱形主齒體包括上主齒體和下主齒體等，上主齒體與下主齒體之間設置主齒體連接梁等，主齒體連接梁將上主齒體和下主齒體固定連接或主齒體連接梁與上主齒體和下主齒體為一體式，將側齒座設置在梁架式主齒體上，當滿足柱形套主齒體或柱形錐主齒體或側齒臂主齒體或側齒座或梁架式主齒體抗沖擊強度的同時減小柱形套主齒體或減少柱形錐主齒體或減少側齒臂主齒體或減少側齒座或減少梁架式主齒體朝向導向箱體的截面等，減小柱形套主齒體或柱形錐主齒體或側齒臂主齒體或側齒座或梁架式主齒體等朝向導向箱體的截面對所采落物料的阻擋，增大導向箱體上所設置的噴水嘴向主往復齒和/或側往復齒的噴水空間，增大設置卸沖擊件器空間。

往復沖擊器還包括主沖齒錐柄和側齒錐柄等，主沖齒錐柄和/或側齒錐柄包括保后期錐緊行程段等，主齒體包括主沖齒錐孔座等，在主沖齒錐柄與主沖齒錐孔座錐緊頂部端面上部的主沖齒錐柄上設置保后期錐緊行程段，保后期錐緊行程段的錐度等于主沖齒錐柄錐度或小于主沖齒錐柄錐度，主沖齒錐孔座與主沖齒之間留有保后期錐緊行程段向主沖齒錐孔座移動時，主沖齒錐孔座不支托主沖齒的空間，在高強度往復沖擊反作用力使主沖齒錐柄向主沖齒錐孔座內繼續位移時保后期錐緊行程段向主沖齒錐孔座內移動，確保主沖齒錐柄與主沖齒錐孔座持續錐緊。

所述的沖擊導向件包括往復齒座導向段等，往復齒座導向段與沖擊導向件分體連接或為一體式，往復齒座導向段上設有硬質耐沖擊件等，硬質耐沖擊件包括硬質耐沖擊塊或硬質耐沖擊套等，硬質耐沖擊件與往復齒座導向段分體連接或為一體式，當硬質耐沖擊件與往復齒座導向段分體連接時，硬質耐沖擊套套合在往復齒座導向段上，硬質耐沖擊套與往復齒座導向段上設有硬質耐沖擊套止轉結構等，硬質耐沖擊套止轉結構與硬質耐沖擊套分體連接或為一體式，硬質耐沖擊套包括卸硬質耐沖擊套結構等，卸硬質耐沖擊套結構包括卸硬質耐沖擊套頂絲孔或包括卸硬質耐沖擊套槽或包括卸硬質耐沖擊套凸臺或卸硬質耐沖擊套孔或卸硬質耐沖擊套錐面或卸硬質耐沖擊套螺紋等。

沖擊導向件包括裝硬質耐沖擊套段和硬質耐沖擊套等，硬質耐沖擊套設置在裝硬質耐沖擊套段上，裝硬質耐沖擊套段與硬質耐沖擊套分體連接或為一體式，裝硬質耐沖擊套段前端設有導桿密封段等，裝硬質耐沖擊套段后端設有連接動力段或設有導向連接件或設有裝芯桿件，裝硬質耐沖擊套段、導桿密封段、連接動力段設置為一體式或裝硬質耐沖擊套段、導桿密封段、裝芯桿件為一體式或裝硬質耐沖擊套段與導桿密封段為一體式并與裝芯桿件分體連接，當裝硬質耐沖擊套段與導桿密封段為一體式并與裝芯桿件分體連接時，裝硬質耐沖擊套段后端設有插接裝芯桿件柱或設有插接裝芯桿件套等，對應地在裝芯桿件上設有與插接裝芯桿件柱或插接裝芯桿件套相配合的裝芯桿件孔或裝芯桿件柱等，裝芯桿件孔包括裝芯桿件通孔或包括裝芯桿件盲孔等，裝芯桿件通孔包括多棱柱通孔或包括橢圓柱通孔或包括圓柱通孔或包括錐形柱通孔或包括外圓內棱通孔或包括內圓外棱通孔或包括內擋臺通孔或包括單邊外擋臺通孔或包括多邊外擋臺通孔或包括錐形圓柱通孔等，裝芯桿件盲孔包括多棱柱盲孔或包括橢圓柱盲孔或包括圓柱盲孔或包括錐形柱盲孔或包括外圓內棱盲孔或包括內圓外棱盲孔或包括內擋臺盲孔或包括單邊外擋臺盲孔或包括多邊外擋臺盲孔或包括錐形圓柱盲孔等，裝芯桿件包括裝單芯桿件或裝上下芯桿件等，當使用裝上下芯桿件時，裝上下芯桿件的上部及下部分別設有裝上芯桿件孔和裝下芯桿件孔，相對應的裝硬質耐沖擊套段后端設有上插接裝芯桿件柱、下插接裝芯桿件柱，上插接裝芯桿件柱設置于裝上芯桿件孔、下插接裝芯桿件柱設置于裝下芯桿件孔組成上下硬質套沖擊導向架，卸沖擊件器包括卸硬質套沖擊導向架器等，卸硬質套沖擊導向架器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下。

所述的裝上下芯桿件包括上前裝芯桿錐孔、上后裝芯桿錐孔、下前裝芯桿錐孔、下后裝芯桿錐孔和鉸接連桿孔等，鉸接連桿孔的上部設置上前裝芯桿錐孔、上后裝芯桿錐孔等，鉸接連桿孔的下部設置下前裝芯桿錐孔、下后裝芯桿錐孔等，上前裝芯桿錐孔與上后裝芯桿錐孔的小直徑端向內靠近設置，上前裝芯桿錐孔與上后裝芯桿錐孔的大直徑端分別向外設置，上前裝芯桿錐孔、上后裝芯桿錐孔兩孔相連通或兩孔為盲孔等，裝硬質耐沖擊套段包括上前芯桿錐柱、上后芯桿錐柱、下前芯桿錐柱和下后芯桿錐柱等，當上前裝芯桿錐孔、上后裝芯桿錐孔兩孔相連通時，裝硬質耐沖擊套段包括通孔上前芯桿錐柱、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱等，通孔上前芯桿錐柱、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱與裝上下芯桿件通過錐面扣接，扣接后將通孔上前芯桿錐柱、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱與裝上下芯桿件通過錐面錐緊，或沖擊導向件包括緊固導向件長螺桿和緊固導向件螺母等，用緊固導向件長螺桿和緊固導向件螺母將通孔上前芯桿錐柱、通孔上后芯桿錐柱與裝上下芯桿件緊固連接，用緊固導向件長螺桿和緊固導向件螺母將通孔下前芯桿錐柱、通孔下后芯桿錐柱與裝上下芯桿件緊固連接，緊固導向件長螺桿的一端為T形頭另一端設有螺紋或緊固導向件長螺桿兩均設置螺紋，將螺紋頭端穿過通孔上前芯桿錐柱、通孔上后芯桿錐柱,用緊固導向件螺母將通孔上前芯桿錐柱、通孔上后芯桿錐柱緊固，將螺紋頭端穿過通孔下前芯桿錐柱、通孔下后芯桿錐柱,用緊固導向件螺母將通孔下前芯桿錐柱、通孔下后芯桿錐柱緊固，或當上前裝芯桿錐孔、上后裝芯桿錐孔為盲孔時，上前芯桿錐柱設置在上前裝芯桿錐孔內、上后芯桿錐柱設置在上后裝芯桿錐孔內，下前芯桿錐柱設置在下前裝芯桿錐孔內，下后芯桿錐柱設置在下后裝芯桿錐孔內，通過往復沖擊越錐越緊阻止上前芯桿錐柱從上前裝芯桿錐孔內脫落，卸沖擊件器包括卸上前芯桿錐柱器或包括卸上后芯桿錐柱器等，卸上前芯桿錐柱器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下或卸上后芯桿錐柱器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下。

所述的裝硬質耐沖擊套段上設有擋硬質耐沖擊套臺等，擋硬質耐沖擊套臺包括擋硬質耐沖擊套平臺或擋硬質耐沖擊套凹臺或擋硬質耐沖擊套凸臺或擋硬質耐沖擊套單邊止轉臺或擋硬質耐沖擊套多邊止轉臺或擋硬質耐沖擊套錐臺或擋硬質耐沖擊套斜面臺等，硬質耐沖擊套套合在裝硬質耐沖擊套段上且扣合于擋硬質耐沖擊套平臺或扣合于擋硬質耐沖擊套凹臺或扣合于擋硬質耐沖擊套凸臺或扣合于擋硬質耐沖擊套單邊止轉臺或扣合于擋硬質耐沖擊套多邊止轉臺上或扣合于擋硬質耐沖擊套錐臺上或扣合于擋硬質耐沖擊套斜面臺等，當硬質耐沖擊套扣合在擋硬質耐沖擊套凹臺上時硬質耐沖擊套與擋硬質耐沖擊套凹臺相扣合止轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套凸臺上時硬質耐沖擊套設有與擋硬質耐沖擊套凸臺相扣合的硬質耐沖擊套止轉凹臺，硬質耐沖擊套止轉凹臺與擋硬質耐沖擊套凸臺扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套單邊止轉臺上時硬質耐沖擊套設有與擋硬質耐沖擊套單邊止轉臺相扣合的硬質耐沖擊套單邊止轉臺，硬質耐沖擊套單邊止轉臺與擋硬質耐沖擊套單邊止轉臺扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套多邊止轉臺上時硬質耐沖擊套設有與擋硬質耐沖擊套多邊止轉臺相扣合的硬質耐沖擊套多邊止轉臺，硬質耐沖擊套多邊止轉臺與擋硬質耐沖擊套多邊止轉臺扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套錐臺上時硬質耐沖擊套設有與擋硬質耐沖擊套錐臺相扣合的硬質耐沖擊套錐孔，擋硬質耐沖擊套錐臺與硬質耐沖擊套錐孔扣合對上下硬質套沖擊導向架導向或阻止沖擊導向桿旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套斜面臺上時硬質耐沖擊套設有與擋硬質耐沖擊套斜面臺相扣合的硬質耐沖擊套斜面，擋硬質耐沖擊套斜面臺與硬質耐沖擊套斜面扣合對上下硬質套沖擊導向架導向，或硬質耐沖擊套與裝硬質耐沖擊套段設置橢圓面止轉等，或硬質耐沖擊套與裝硬質耐沖擊套段設置螺紋止退止轉等，或硬質耐沖擊套與裝硬質耐沖擊套段設置粘結止退止轉等，導桿密封段包括導桿穿密封套段和導桿密封耐磨套等，導桿穿密封套段與導桿密封耐磨套分體連接或為一體式，先將硬質耐沖擊套穿接在裝硬質耐沖擊套段上，后將導桿密封耐磨套固定在導桿穿密封套段上，導桿穿密封套段和導桿密封耐磨套通過錐面固定連接或導桿穿密封套段與導桿密封耐磨套通過螺紋固定連接或導桿穿密封套段與導桿密封耐磨套通過過盈配合連接或導桿穿密封套段與導桿密封耐磨套通過密封套止退件固定連接等，硬質耐沖擊套止轉件與硬質耐沖擊套分體連接或為一體式，密封套止退件與導桿密封耐磨套分體連接或為一體式，硬質耐沖擊套與導桿密封耐磨套分體設置或為一體式結構，導桿密封耐磨套與硬質耐沖擊套間隔設置或導桿密封耐磨套與硬質耐沖擊套靠近設置阻止硬質耐沖擊套沿沖擊導向桿竄動。

所述的沖擊導向件包括裝硬質耐沖擊套段和硬質耐沖擊套等，硬質耐沖擊套套合在裝硬質耐沖擊套段上，裝硬質耐沖擊套段與沖擊導向桿為一體式或為分體固定連接，往復沖擊器包括往復沖齒和往復沖齒座等，往復沖齒座設置在沖擊導向桿的前端，通過卸往復沖齒座將沖擊導向桿從導向箱體內拉出，使設置在硬質耐沖擊套段上的硬質耐沖擊套被從導向箱體內拉出，或通過卸沖擊導向桿使設置在硬質耐沖擊套段上的硬質耐沖擊套被從導向箱體內拉出，或硬質耐沖擊套設有卸硬質耐沖擊套結構等，卸硬質耐沖擊套結構包括卸硬質耐沖擊套孔或卸硬質耐沖擊套槽或卸硬質耐沖擊套臺或卸硬質耐沖擊套螺紋或卸硬質耐沖擊套螺紋孔等，卸沖擊件器包括卸耐沖擊套器等，卸耐沖擊套器包括卡爪卸耐沖擊套器或螺桿螺紋卸耐沖擊套器或吸盤卸耐沖擊套器等，當使用螺桿螺紋卸耐沖擊套器時，在硬質耐沖擊套上設有卸耐沖擊套螺紋孔，螺桿螺紋卸耐沖擊套器包括卸耐沖擊套螺桿和擋螺桿板等，擋螺桿板設有穿卸耐沖擊套螺桿孔，穿卸耐沖擊套螺桿孔與卸耐沖擊套螺紋孔對應設置，當需拆卸硬質耐沖擊套時，擋螺桿板上設有卸耐沖擊套頂導向箱體端面，導向箱體設有卸耐沖擊套箱體受頂端面，使卸耐沖擊套頂導向箱體端面至卸耐沖擊套箱體受頂端面的距離小于往復沖擊行程，將卸耐沖擊套螺桿穿過穿卸耐沖擊套螺桿孔旋入卸耐沖擊套螺紋孔，使卸耐沖擊套螺桿一端扣合在擋螺桿板上另一端通過卸耐沖擊套螺紋孔拉緊硬質耐沖擊套，裝硬質耐沖擊套段往復伸縮擋螺桿板阻止卸耐沖擊套螺桿向導向箱體內方向運動，卸耐沖擊套螺桿阻止硬質耐沖擊套縮回，往復沖擊強大的拉力使硬質耐沖擊套與裝硬質耐沖擊套段分離，實現快速拆卸更換硬質耐沖擊套。

連接齒座導桿結構包括錐面連接結構或圓柱面連接結構或多面柱連接結構或螺紋連接結構或多棱柱孔連接結構或橢圓柱孔連接結構或外圓內棱連接結構或內圓外棱連接結構或錐形圓柱連接結構或銷連接結構或鍵連接結構或扣槽連接結構或扣箍連接結構或螺桿連接結構等，往復沖齒座與沖擊導向桿通過螺紋連接時，沖擊導向桿設有沖擊桿端部外側螺紋等，相對應的往復沖齒座設有沖齒座連接套螺紋等，使沖擊桿端部外側螺紋旋入沖齒座連接套螺紋內將往復沖齒座與沖擊導向桿固定連接，或沖擊導向桿設有沖擊桿端部螺紋孔等，相對應的往復沖齒座設有沖齒座拉緊螺桿孔等，往復沖齒座還包括沖齒座拉緊螺桿等，使沖齒座拉緊螺桿穿過沖齒座拉緊螺桿孔旋入沖擊桿端部螺紋孔將往復沖齒座與沖擊導向桿固定連接，或沖擊導向桿設有沖擊桿頂側部螺紋孔等，相對應的往復沖齒座設有與沖擊桿頂側部螺紋孔配合的沖齒座止退螺桿孔等，往復沖齒座還包括沖齒座止退螺桿等，使沖齒座止退螺桿穿入沖齒座止退螺桿孔旋入沖擊桿頂側部螺紋孔將往復沖齒座與沖擊導向桿固定連接，卸沖擊件器通過卸往復沖齒座用連接齒座導桿結構將沖擊導向桿從導向箱體內拉出，當沖擊導向桿上設有導向耐磨套時，沖擊導向桿將導向耐磨套從導向箱體內拉出，沖擊導向桿與導向耐磨套分體連接或為一體式，或當沖擊導向桿上設有硬質耐沖擊套時，沖擊導向桿將硬質耐沖擊套從導向箱體內拉出，沖擊導向桿與硬質耐沖擊套分體連接或為一體式。

主齒體上設有卸主齒體結構等，卸主齒體結構包括卸主齒體凸臺或卸主齒體凹槽或卸主齒體通孔或頂側齒體面或卸主齒體盲孔或卸主齒體螺紋孔或卸主齒體后端面或卸主齒體通孔等，或沖擊導向桿上設有卸導向桿結構等，卸導向桿結構包括卸導向桿凹槽或卸導向桿凸臺或卸導向桿通孔或卸導向桿螺紋孔或卸導向桿錐面或卸導向桿盲孔或卸導向桿銷或卸導向桿螺桿等，卸導向桿螺紋孔包括導桿頂端螺紋孔或導桿側部螺紋孔等。

主往復齒底座包括插柱防脫螺栓等，主往復齒底座設有插孔件止退擋板等，插孔件止退擋板上設置插孔件螺桿孔等，沖擊導向桿頂端面設有插柱止退螺紋孔，插柱防脫螺栓穿過插孔件螺桿孔旋入插柱止退螺紋孔，阻止主往復齒從沖擊導向桿上脫落，插孔件螺桿孔在插孔件止退擋板上同心設置或偏心設置等，當插孔件螺桿孔在插孔件止退擋板上偏心設置時，插柱防脫螺栓與插孔件螺桿孔配合阻止主齒體相對于沖擊導向桿旋轉，卸沖擊件器包括頂主齒座端面和頂導向箱體端面等，導向箱體包括卸主齒座箱體受頂端等，主往復齒底座包括主齒座受頂端面等，頂導向箱體端面與卸主齒座箱體受頂端貼合且使頂主齒座端面與主齒座受頂端面的距離小于往復沖擊行程，往復沖擊驅動器的往復動力將主往復齒底座頂落，插柱防脫螺栓將沖擊導向桿從導向箱體內拉出。

本發明的有益效果是：

1.該機的連接導向件錐孔與連接沖擊頭錐柱扣合，或連接導向件錐柱扣合在連接沖擊頭錐孔內，或連接導向件圓柱孔與連接沖擊頭圓柱扣合，或連接導向件橢圓柱孔與連接沖擊頭橢圓柱扣合，或連接導向件多棱柱孔與連接沖擊頭多棱柱相扣合，頂箱體端面與卸沖擊件箱體受頂端貼合且使頂沖擊件端面與沖擊件受頂端的距離小于往復沖擊行程或使頂沖擊件端面與沖擊件受頂端貼合且使頂箱體端面與卸沖擊件箱體受頂端的距離小于往復沖擊行程，使往復沖擊驅動器帶動沖擊導向件及往復沖擊器往復運動，使卸沖擊件器利用往復沖擊驅動器向后或向前的力將需卸往復件卸掉，當沖擊導向件為分體式時，卸沖擊件器通過頂往復沖齒座或頂往復沖齒用連接齒座導桿結構將沖擊導向桿從導向箱體內拉出，或當設置箱體外卸導向桿結構時，伸出導向箱體外的沖擊導向桿上設有箱體外卸導向桿結構或在往復沖齒座與沖擊導向桿接合部的往復沖齒座及沖擊導向桿上設有箱體外卸導向桿結構，頂箱體端面與卸導向桿箱體受頂端貼合且頂導向桿端面距離導向桿受頂端面的距離小于往復沖擊行程或頂導向桿端面與箱體外卸導向桿結構貼合且卸導向桿箱體受頂端與頂箱體端面的距離小于往復沖擊行程，往復沖擊驅動器驅動導向桿連接件往復運動，卸導向桿器借助往復沖擊驅動器向后或向前的力將沖擊導向桿從導向桿連接件上卸掉，徹底解決了因往復沖擊采掘機在往復沖擊過程中強大的沖擊反作用力使往復沖齒與往復沖齒座越錐越緊且往復沖齒座也與沖擊導向件越錐越緊，拆卸往復沖齒或往復沖齒座或沖擊導向桿等往復沖擊件時，因往復沖齒與往復沖齒座、往復沖齒座與沖擊導向桿已處于咬合抱死狀態，拆卸往復沖齒用錘敲或用千斤頂頂推等均難以將往復沖齒從往復沖齒座上卸下，更不能將抱合面積大抱合強度大的往復沖齒座從沖擊導向件上卸下等，導致往復沖擊采掘機不能使用于實際生產的障礙問題，解決了更換往復沖齒、往復齒座、沖擊導向桿等往復沖擊件耗時長、勞動強度大、操作難度大影響生產進度的巨大障礙問題，用卸沖擊件器借助往復沖擊驅動器往復沖擊的強大動力快速拆卸需拆卸的往復沖擊件，大大提高了維修往復沖擊采掘機的效率，從安裝到拆卸往復沖擊件等的技術改革上確保了往復沖擊采煤機、往復沖擊掘進機為采礦業提供巨大節能環保價值的服務。

2.頂沖擊件端至頂箱體端平行于往復沖擊方向線的長度小于沖擊件受頂端伸出后到箱體受頂端的平行于往復沖擊方向線的最大值且大于沖擊件受頂端縮回后距箱體受頂端的平行于往復沖擊方向線的最小值,沖擊件受頂端與卸沖擊件箱體受頂端受力點之間的連線與往復沖擊方向線平行或沖擊件受頂端與卸沖擊件箱體受頂端受力點之間的連線與往復沖擊方向線之間的夾角小于90度，科學地利用往復沖擊動力與各部件之間的關系實現快速拆卸及安裝沖擊件，結構簡捷，性能可靠。

3.當側齒頭和側齒座分體連接時，側齒座上設置插側齒盲孔或穿側齒通孔，側齒柄設置于穿側齒通孔，卸穿通孔齒頂箱體端面貼靠在導向箱體上且頂穿通孔齒端面到側齒柄受頂端的距離小于往復沖擊行程或頂穿通孔齒端面貼合在側齒柄受頂端且卸穿通孔齒頂箱體端面至卸穿通孔齒箱體受頂端的距離小于往復沖擊行程，卸側齒器用往復沖擊驅動器向后的力將側齒柄從穿側齒通孔內頂出，從側齒柄后端頂卸側往復齒結構巧妙簡單，空間利用率高，卸齒迅速，實用性強。

4.鋸齒排齒在往復沖擊時對側部物料鋸割，側齒頂齒設置在頂齒鋸齒柄的上端，側齒排齒設置在頂齒鋸齒柄的側部，側齒頂齒與側齒排齒配合沖擊前部物料的同時對側部物料鋸割落料，將鋸齒排設置在側往復齒上增加了側往復齒的鋸割功能，卸沖擊件器通過頂頂齒鋸齒柄或通過頂側齒排齒或通過卡推側齒頂齒利用往復沖擊驅動器的動力將頂齒鋸齒排側往復齒卸掉，使鋸齒排固定在側往復齒上通過卸側往復齒將鋸齒排齒卸掉，使鋸齒排的安裝、使用、拆卸與維修更加靈活方便快捷。

5.一個以上的固定側齒圈的內孔套合在銷柱式主齒體外周，一個以上的固定側齒圈增加設置側齒頭的高度，固定側齒圈上設置圈定位側往復齒，導桿齒座一端或兩端伸出導向箱體外，主齒體設置在導桿齒座的端部，往復沖擊驅動器在導向箱體內驅動導桿齒座，導桿齒座帶動主往復齒和側往復齒往復沖擊，插柱式增節齒體上設有插柱式增節齒體受頂端，相對應地在導向箱體上設置卸插柱式增節齒體箱體受頂端，頂卸插柱式增節齒體箱體端面與卸插柱式增節齒體箱體受頂端貼合且頂插柱式增節齒體端面到插柱式增節齒體受頂端的距離小于往復沖擊行程的長度或頂插柱式增節齒體端面與插柱式增節齒體受頂端貼合使頂卸插柱式增節齒體箱體端面與卸插柱式增節齒體箱體受頂端的距離小于往復沖擊行程的長度，往復沖擊驅動器使卸插柱式增節齒體器借助往復沖擊驅動器向后或向前的力將插柱式增節齒體頂推掉，頂卸串接式增節齒體箱體端面與卸串接式增節齒體箱體受頂端貼合且頂串接式增節齒體端面到串接式增節齒體受頂端的距離小于往復沖擊行程的長度，或頂串接式增節齒體端面與串接式增節齒體受頂端貼合且頂卸串接式增節齒體箱體端面到卸串接式增節齒體箱體受頂端的距離小于往復沖擊行程的長度，往復沖擊驅動器使卸串接式增節齒體器借助往復沖擊驅動器向后或向前的力將串接式增節齒體受頂端頂推掉，利用卸沖擊件器拆卸增節齒體確保拆卸效率也避免了用錘敲動使增節齒體變形等不良后果。

6.主齒體連接梁一端設置在上主齒體連接套上，另一端設置在下主齒體連接套上，上主齒體連接套與上主齒體分體連接或為一體式，下主齒體連接套與下主齒體分體連接或為一體式，當梁套沖齒架與上主齒體和下主齒體分體連接時，上主齒體連接套和下主齒體連接套分別與上主齒體和下主齒體套合；上導向桿與下導向桿在導向箱體內連接，上主齒體設置在伸出導向箱體外的上導向桿的端部，下主齒體設置在伸出導向箱體外的下導向桿的端部，往復沖擊驅動器在導向箱體內驅動上導向桿、下導向桿，上導向桿、下導向桿帶動梁套沖齒架往復沖擊，梁套沖齒架上設有梁套沖齒架受頂端，相對應地在導向箱體上設置卸梁套沖齒架箱體受頂端，頂卸梁套沖齒架箱體端面與卸梁套沖齒架箱體受頂端貼合，頂梁套沖齒架端面到梁套沖齒架受頂端的距離小于往復沖擊行程的長度，使卸梁套沖擊架器借助往復沖擊驅動器向后的力將梁套沖齒架頂推掉，避免了千斤頂卸梁套沖齒架時因千斤頂重量大難以支托等造成的大量人力、物力、時間等的浪費。

7.往復齒座密封段設置在密封往復齒座件內孔或設置在浮動密封套內孔，在導向箱板的設置密封往復齒座件或浮動密封套孔壁的外部設置箱板護伸縮密封件套,卸沖擊件器設置在導向箱體上或設置在箱板護伸縮密封件套上或設置在往復沖擊器上或設置在沖擊導向件上，當卸沖擊件器頂靠在箱板護伸縮密封件套上時，卸沖擊件器與箱板護伸縮密封件套貼靠面避開箱板護伸縮密封件套的護套密封槽設置，或當卸沖擊件器設置在往復沖擊器上時，卸沖擊件箱體受頂端避開護套密封槽設置，防止卸沖擊件器將護套密封槽頂變形。

8.前排凸起的主齒體連接梁與后排凹進的主齒體連接梁形成出料口，頂箱體卸梁套沖齒架上端面與箱體卸梁套沖齒架上受頂端貼合，且頂箱體卸梁套沖齒架下端面與箱體卸梁套沖齒架下受頂端貼合，頂梁套沖齒架上端面與梁套沖齒架上受頂端的距離小于往復沖擊行程長度，頂梁套沖齒架下端面與梁套沖齒架下受頂端的距離小于往復沖擊行程長度，頂梁套沖齒架上端面與梁套沖齒架上受頂端的距離同頂梁套沖齒架下端面與梁套沖齒架下受頂端的距離的設置避免將梁套沖齒架一端頂松偏斜損壞沖擊導向件及梁套沖齒架，在提高拆卸效率的同時保證被拆卸部件的完好性，提高二次利用率。

9.卸主往復齒器的強度大于主往復齒與沖擊導向件扣合的強度，卸主往復齒器貼掛支托在導向箱體上或吸附在導向箱體上，往復沖擊驅動器驅動主往復齒向導向箱體方向縮回，卸主往復齒器將主往復齒擋推掉下，或卸主沖齒器一端支托在導向箱體上，卸主沖齒器推擋主沖齒的一端設有卡擋主沖齒端面，卡擋主沖齒端面的形狀為當主沖齒向導向箱體方向運動時阻止主沖齒縮回，卡擋主沖齒端面借助往復沖擊驅動器的強大拉力或推力將主齒體與主沖齒分離，或卸側齒頭器一端支托在導向箱體上，卸側齒頭器推擋側齒頭的一端設有卡擋側齒頭端面，卡擋側齒頭端面的形狀為當側齒頭向導向箱體方向運動時阻止側齒頭縮回，卡擋側齒頭端面借助往復沖擊驅動器的強大拉力或推力將側齒頭與側齒座分離，或卸增節齒體器一端支托在導向箱體上，卸增節齒體器推擋增節齒體的一端設有卡擋增節齒體端面，卡擋增節齒體端面的形狀為當增節齒體向導向箱體方向運動時阻止增節齒體縮回，卡擋增節齒體端面借助往復沖擊驅動器的強大拉力或推力將增節齒體卸掉，或卸固定側齒圈器一端支托在導向箱體上，卸固定側齒圈器推擋固定側齒圈的一端設有卡擋固定側齒圈端面，卡擋固定側齒圈端面的形狀為當固定側齒圈向導向箱體方向運動時阻止固定側齒圈縮回，卡擋固定側齒圈端面借助往復沖擊驅動器的強大拉力將固定側齒圈卸掉，實現快速卸齒換齒，提高效率。

10.磁鐵卸沖擊件器上設有磁鐵材料，磁鐵卸沖擊件器吸附在導向箱體或吸附在往復沖擊器的適于拆需卸往復件的位置，調整卸沖擊件器位置后使磁鐵卸沖擊件器貼掛在導向箱體上或貼掛在往復沖擊器上，用磁鐵的吸力減少卸沖擊件器貼掛導向箱體的機械結構，重量輕，結構簡單，使用可靠靈活簡便。

11.主往復齒設置在沖擊導向件前端，一個連桿帶動一個單插齒座往復沖擊，或一個連桿帶動多插齒座往復沖擊，上往復齒座導向段、上往復齒座密封段和上往復齒座插齒段組成上導向桿，下往復齒座導向段、下往復齒座密封段和下往復齒座插齒段組成下導向桿，上往復齒座連動段與下往復齒座連動段組成往復齒座導向段連接件，往復齒座導向段連接件將上導向桿與下導向桿固定連接或往復齒座導向段連接件與上導向桿、下導向桿為一體式；前裝滾動導向止轉組件板塊與后裝滾動導向止轉組件板塊前后平行設置且前裝滾動導向止轉組件板塊與后裝滾動導向止轉組件板塊之間設有前后扶正導向止轉間距，集成塊連接件連接前裝滾動導向止轉組件板塊、后裝滾動導向止轉組件板塊形成導向箱體，裝滾動導向止轉組件板塊增大導向抱合力，加大導向扶正力度，減少往復齒座密封段對導向止轉箱密封件的擺動沖擊，有利于增強導向箱體的結構強度同時提高卸沖擊件器利用往復動力卸沖擊件的穩定性；前往復齒座導向段孔兩個以上的側部設有兩個以上前滾動導向止轉器孔且后往復齒座導向段孔兩個以上的側部設有兩個以上后滾動導向止轉器孔，貼靠前往復齒座導向段孔的前滾動導向止轉器孔側壁與貼靠前滾動導向止轉器孔的前往復齒座導向段孔側壁通連且貼靠后往復齒座導向段孔的后滾動導向止轉器孔側壁與貼靠后滾動導向止轉器孔的后往復齒座導向段孔側壁通連，前往復齒座導向段設置在前往復齒座導向段孔內，后往復齒座導向段設置在后往復齒座導向段孔內，兩個以上前滾動導向止轉器設置在兩個以上前滾動導向止轉器孔內，兩個以上后滾動導向止轉器設置在兩個以上后滾動導向止轉器孔內，兩個以上前滾動導向止轉器側壁分別與前往復齒座導向段兩個以上側面在前往復齒座導向段孔內貼合，兩個以上后滾動導向止轉器側壁分別與后往復齒座導向段兩個以上側面在后往復齒座導向段孔內貼合，或前裝往復齒座導向段多孔集成塊上設置多個前往復齒座導向段孔且后裝往復齒座導向段多孔集成塊上設置多個后往復齒座導向段孔，每個前往復齒座導向段孔兩個以上的側部設置兩個以上前滾動導向止轉器孔且每個后往復齒座導向段孔兩個以上的側部設置兩個以上后滾動導向止轉器孔，多個前往復齒座導向段設置在多個前往復齒座導向段孔內，多個后往復齒座導向段設置在多個后往復齒座導向段孔內，在每個前往復齒座導向段的兩個以上側部將兩個以上前滾動導向止轉器設置在兩個以上前滾動導向止轉器孔內，在每個后往復齒座導向段的兩個以上側部將兩個以上后滾動導向止轉器設置在兩個以上后滾動導向止轉器孔內，兩個以上前滾動導向止轉器側壁分別與前往復齒座導向段兩個以上側面在前往復齒座導向段孔內貼合，兩個以上后滾動導向止轉器側壁分別與后往復齒座導向段兩個以上側面在后往復齒座導向段孔內貼合，裝滾動導向止轉組件塊將支撐多個滾動導向止轉器的多個支撐件做成一體式板塊，一體式板塊使支撐多個滾動導向止轉器的空間集約化實體化，提高了對多個滾動導向止轉器的定位精度，減少了使用多個支撐件時為增強每個支撐件強度所增加的空間浪費及材料浪費，裝滾動導向止轉組件塊提高對多個滾動導向止轉器及沖擊導向件的扶正強度，簡化了結構提高了強度，減少了導桿齒座對往復沖擊驅動器的擺動沖擊損壞，往復齒座密封段與導桿密封套配合密封導向箱體，前裝滾動導向止轉組件板塊及后裝滾動導向止轉組件板塊支撐沖擊導向件，沖擊導向件端部支撐往復沖擊器，卸導桿密封套擋盤上設有穿卸導桿密封套螺桿孔，沖擊導向件前端設有插主齒體柱，插主齒體柱設置在往復齒座密封段前部，當需拆卸導桿密封套時，將卸導桿密封套擋盤穿在插主齒體柱上或將卸導桿密封套擋盤頂在插主齒體柱前端，將卸導桿密封套螺桿穿過穿卸導桿密封套螺桿孔旋入卸導桿密封套螺紋孔，使卸導桿密封套擋盤朝向導向箱體端面至導向箱體端面的距離小于往復沖擊行程，往復沖擊驅動器驅動連接動力段或驅動往復齒座導向段連接件帶動沖擊導向件往復沖擊，往復沖擊驅動器向后的拉力驅動卸導桿密封套擋盤向后運行頂在導向箱體端面上將導桿密封套卸掉，或使往復沖齒座與沖擊導向桿上設有連接齒座導桿結構，使連接齒座導桿結構將往復沖齒座與沖擊導向桿連接固定，卸沖擊件器通過頂往復沖齒座或頂往復沖齒用連接齒座導桿結構將沖擊導向桿從導向箱體內拉出，沖擊導向桿上的導桿密封套隨沖擊導向桿被卸掉，利用往復沖齒座將沖擊導向桿與往復沖齒座同時卸掉，拆卸快捷，避免了拆卸往復沖齒座后再行拆卸沖擊導向桿的復雜程序，減少了對時間、人力、物力的浪費。

12.齒帽插孔設置在齒帽固定插柱上或齒帽插柱設置在齒帽固定插孔上，頂齒帽件上設有頂齒帽端面，相對應地卸齒帽器另一端設有頂導向箱體面，頂導向箱體端面與導向箱體貼合且頂齒帽端面至齒帽受頂端面的距離小于往復沖擊行程，或卸齒帽器卡在卸齒帽凸臺上或卸齒帽器卡在卸齒帽凹槽上或卸齒帽器卡在卸齒帽孔上或卸齒帽器卡在卸齒帽側齒上或卸齒器卡在卸齒帽銷上或卸齒帽器卡在卸齒帽螺桿上且卸齒帽器朝向導向箱體端設有頂導向箱體面，頂導向箱體面到導向箱體受頂面的距離小于往復沖擊行程，利用齒帽的卸齒帽結構與卸齒帽器配合快速拆卸齒帽，解決了因齒帽離導向箱體遠且又與齒帽座越?jīng)_越緊難以拆卸齒帽的難題。

13.主齒體沖齒架靠近主齒體護伸縮密封件套和/或靠近箱板護伸縮密封件套一側設有導料面，導料面將堆積在主齒體沖齒架與主齒體護伸縮密封件套或堆積在主齒體沖齒架與箱板護伸縮密封件套之間的物料導出，防止物料堆積硬結后利用導向箱體面將主齒體沖齒架卸掉。

14.卸主齒支座器設有與卸主齒支座凸臺相配合的頂主齒支座凸臺件或設有與卸主齒支座凹槽相配合的頂主齒支座凹槽件或設有與卸主齒支座孔相配合的頂主齒支座孔件或設有與卸主齒支座后端面相配合的頂主齒支座端面，頂導向箱體端面至導向箱體受頂端面的距離小于往復沖擊行程，頂主齒支座端面至卸主齒支座后端面的距離小于往復沖擊行程，或側齒圈上設有側齒圈卸主齒支座孔槽且在主齒支座上設置與側齒圈卸主齒支座孔槽相通連的卸主齒支座孔槽，將卸主齒支座銷穿在側齒圈卸主齒支座孔槽及卸主齒支座孔槽內，往復沖擊驅動器向后的力將主齒支座與側齒圈同時卸掉，或沖齒架上設有沖齒架卸主齒支座孔槽且在主齒支座上設置與沖齒架卸主齒支座孔槽相通連的卸主齒支座孔槽，將卸主齒支座銷穿在沖齒架卸主齒支座孔槽及卸主齒支座孔槽內，往復沖擊驅動器向后的力將主齒支座與沖齒架同時卸掉，減少拆卸沖齒架后再拆卸主齒支座的拆卸工序，提高拆卸主齒支座的效率。

15.主齒體沖齒架和/或梁套沖齒架上設置一個以上的側往復齒，側往復齒與側往復齒之間設有間隙，與主往復齒、側往復齒后部相對的導向箱體上設有噴水嘴或設有噴水孔，噴水嘴或噴水孔相對于側往復齒之間的間隙設置，水流通過側往復齒或側往復齒與主往復齒之間的間隙噴至側往復齒和/或主往復齒，側往復齒之間的間隙設置有利于被采落物料的排出，卸沖擊件器設置頂導向箱體端面時，將頂導向箱體端面避開噴水嘴和/或避開噴水孔，避免對導向箱體噴水系統的損壞。

16.后部內銷孔圈側往復齒設置在銷柱式主齒體的后部，前部內銷孔圈側往復齒設置在銷柱式主齒體的前部，后部內銷孔圈側齒柄與前部內銷孔圈側齒柄前后錯位設置或前后直線間隔設置或前后直線設置，當后部內銷孔圈側齒柄與前部內銷孔圈側齒柄直線設置時，后部內銷孔圈側齒柄與前部內銷孔圈側齒柄形成側齒頭排齒或形成側齒頭鋸齒排，側齒頭鋸齒排往復沖擊鋸割物料，前部內銷孔圈側往復齒靠近待采掘物料端設置，前部內銷孔圈側往復齒上設有卸前內銷孔圈凸臺或卸前內銷孔圈凹槽或卸前內銷孔圈孔或卸前內銷孔圈側齒或卸前內銷孔圈銷或卸前內銷孔圈螺桿，卸側齒頭鋸齒排器設有與卸前內銷孔圈凸臺相配合的頂前內銷孔圈凸臺件或設有與卸前內銷孔圈凹槽相配合的頂前內銷孔圈凹槽件或設有與卸前內銷孔圈孔相配合的頂前內銷孔圈孔件或設有與卸前內銷孔圈側齒相配合的頂前內銷孔圈側齒件或設有與卸前內銷孔圈銷相配合的頂前內銷孔圈銷件或設有與卸前內銷孔圈螺桿相配合的頂前內銷孔圈螺桿件，銷柱式主齒體上設有卸銷柱式主齒體結構，卸銷柱式主齒體器將難以拆卸的前部內銷孔圈側往復齒快速拆掉，有利于快速更換前部內銷孔圈側往復齒，改變了原有因更換前部內銷孔圈側往復齒必須將整個往復沖擊器卸掉的結構方式，節約了用戶的使用成本，減少了換齒的勞動強度。

17.后部內銷孔圈側往復齒、前部內銷孔圈側往復齒與銷柱式主齒體錐面扣接，后部內銷孔圈側往復齒與前部內銷孔圈側往復齒之間設有內銷孔圈側往復齒間隙，當前部內銷孔圈側往復齒沿銷柱式主齒體向導向箱體方向竄動時，前部內銷孔圈側往復齒占用內銷孔圈側往復齒間隙，內銷孔圈側往復齒間隙使前部內銷孔圈側往復齒與后部內銷孔圈側往復齒不相互頂推，增加前部內銷孔圈側往復齒及后部內銷孔圈側往復齒扣合銷柱式主齒體的強度，卸內銷孔圈齒器設有與內銷孔圈側往復齒間隙配合的卸內銷孔圈器，利用內銷孔圈側往復齒間隙將前部內銷孔圈側往復齒卸掉，降低了拆卸前部內銷孔圈側往復齒卸齒結構的制作難度，使一結構設計具有多功能，結構設計巧妙簡單，降低了制造成本。

18.銷柱式主齒體的前端或往復沖齒座前端設有主齒體頂齒，主齒體頂齒齒頭后端大于銷柱式主齒體頂端端面，或主齒體頂齒齒頭后端大于往復沖齒座頂端端面，主齒體頂齒齒頭后端頂在主齒體頂齒齒頭后部的內銷孔圈側往復齒的端部，銷柱式主齒體與主齒體頂齒錐面止退或銷柱式主齒體與主齒體頂齒螺紋止退或銷柱式主齒體與主齒體頂齒用止退件止退，主齒體頂齒阻止主齒體頂齒后部的內銷孔圈側往復齒從銷柱式主齒體上脫落，當拆卸主齒體頂齒時將卸沖擊件器頂在主齒體頂齒后端的大于銷柱式主齒體頂端端面或頂在主齒體頂齒后端的大于往復沖齒座頂端端面，使主齒體頂齒被卸掉，使一部件結構具有多項功能，部件結構簡單可靠，實用性強，節約了成本。

19.在柱形主齒體上設置支撐側往復齒的側齒臂，使側齒座設置在側齒臂上，在柱形主齒體上設置一個以上的側齒臂，各側齒臂之間設有間隙，使側齒臂與柱形主齒體形成沖齒架，或當使用梁架式主齒體時即將主齒體設置為柱形主齒體，將側齒座設置在梁架式主齒體上，當滿足柱形套主齒體或柱形錐主齒體或側齒臂主齒體或側齒座或梁架式主齒體抗沖擊強度的同時減小柱形套主齒體或減少柱形錐主齒體或減少側齒臂主齒體或減少側齒座或減少梁架式主齒體朝向導向箱體的截面，減小柱形套主齒體或柱形錐主齒體或側齒臂主齒體或側齒座或梁架式主齒體朝向導向箱體的截面對所采落物料的阻擋，增大導向箱體上所設置的噴水嘴向主往復齒和/或側往復齒的噴水空間，增大設置卸沖擊件器空間，提高卸沖擊件器的卸齒范圍。

20.在主沖齒錐柄與主沖齒錐孔座錐緊頂部端面上部的主沖齒錐柄上設置保后期錐緊行程段，保后期錐緊行程段的錐度等于主沖齒錐柄錐度或小于主沖齒錐柄錐度，主沖齒錐孔座與主沖齒之間留有保后期錐緊行程段向主沖齒錐孔座移動時，主沖齒錐孔座不支托主沖齒的空間，在高強度往復沖擊反作用力使主沖齒錐柄向主沖齒錐孔座內繼續位移時保后期錐緊行程段向主沖齒錐孔座內移動，確保主沖齒錐柄與主沖齒錐孔座持續錐緊，提高主沖齒的使用壽命，降低更換維修次數，節約成本。

21.硬質耐沖擊套設置在裝硬質耐沖擊套段上，裝硬質耐沖擊套段前端設有導桿密封段，裝硬質耐沖擊套段后端設有連接動力段或設有導向連接件或設有裝芯桿件，當裝硬質耐沖擊套段與導桿密封段為一體式并與裝芯桿件分體連接時，裝硬質耐沖擊套段后端設有插接裝芯桿件柱或設有插接裝芯桿件套，對應地在裝芯桿件上設有與插接裝芯桿件柱或插接裝芯桿件套相配合的裝芯桿件孔或裝芯桿件柱，當使用裝上下芯桿件時，裝上下芯桿件的上部及下部分別設有裝上芯桿件孔和裝下芯桿件孔，相對應的裝硬質耐沖擊套段后端設有上插接裝芯桿件柱、下插接裝芯桿件柱，上插接裝芯桿件柱設置于裝上芯桿件孔、下插接裝芯桿件柱設置于裝下芯桿件孔組成上下硬質套沖擊導向架，卸硬質套沖擊導向架器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下。

22.鉸接連桿孔的上部設置上前裝芯桿錐孔、上后裝芯桿錐孔，鉸接連桿孔的下部設置下前裝芯桿錐孔、下后裝芯桿錐孔，上前裝芯桿錐孔與上后裝芯桿錐孔的小直徑端向內靠近設置，上前裝芯桿錐孔與上后裝芯桿錐孔的大直徑端分別向外設置，上前裝芯桿錐孔、上后裝芯桿錐孔兩孔相連通或兩孔為盲孔，當上前裝芯桿錐孔、上后裝芯桿錐孔兩孔相連通時，通孔上前芯桿錐柱、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱與裝上下芯桿件通過錐面扣接，扣接后將通孔上前芯桿錐柱、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱與裝上下芯桿件通過錐面錐緊，或用上緊固導向件長螺桿和下緊固導向件螺母將通孔上前芯桿錐柱、通孔上后芯桿錐柱與裝上下芯桿件緊固連接，用下緊固導向件長螺桿和下緊固導向件螺母將通孔下前芯桿錐柱、通孔下后芯桿錐柱與裝上下芯桿件緊固連接，將螺紋頭端穿過通孔上前芯桿錐柱、通孔上后芯桿錐柱,用上緊固導向件螺母將通孔上前芯桿錐柱、通孔上后芯桿錐柱緊固，將螺紋頭端穿過通孔下前芯桿錐柱、通孔下后芯桿錐柱,用下緊固導向件螺母將通孔下前芯桿錐柱、通孔下后芯桿錐柱緊固，或當上前裝芯桿錐孔、上后裝芯桿錐孔為盲孔時，上前芯桿錐柱設置在上前裝芯桿錐孔內、上后芯桿錐柱設置在上后裝芯桿錐孔內，下前芯桿錐柱設置在下前裝芯桿錐孔內，下后芯桿錐柱設置在下后裝芯桿錐孔內，通過往復沖擊越錐越緊阻止上前芯桿錐柱從上前裝芯桿錐孔內脫落，卸上前芯桿錐柱器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下或卸上后芯桿錐柱器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下。

23.裝硬質耐沖擊套段上設有擋硬質耐沖擊套臺，硬質耐沖擊套套合在裝硬質耐沖擊套段上且扣合于擋硬質耐沖擊套平臺或扣合于擋硬質耐沖擊套凹臺或扣合于擋硬質耐沖擊套凸臺或扣合于擋硬質耐沖擊套單邊止轉臺或扣合于擋硬質耐沖擊套多邊止轉臺上或扣合于擋硬質耐沖擊套錐臺上或扣合于擋硬質耐沖擊套斜面臺，當硬質耐沖擊套扣合在擋硬質耐沖擊套凹臺上時硬質耐沖擊套與擋硬質耐沖擊套凹臺相扣合止轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套凸臺上時硬質耐沖擊套設有與擋硬質耐沖擊套凸臺相扣合的硬質耐沖擊套止轉凹臺，硬質耐沖擊套止轉凹臺與擋硬質耐沖擊套凸臺扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套單邊止轉臺上時硬質耐沖擊套設有與擋硬質耐沖擊套單邊止轉臺相扣合的硬質耐沖擊套單邊止轉臺，硬質耐沖擊套單邊止轉臺與擋硬質耐沖擊套單邊止轉臺扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套多邊止轉臺上時硬質耐沖擊套設有與擋硬質耐沖擊套多邊止轉臺相扣合的硬質耐沖擊套多邊止轉臺，硬質耐沖擊套多邊止轉臺與擋硬質耐沖擊套多邊止轉臺扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套扣合在擋硬質耐沖擊套錐臺上時硬質耐沖擊套設有與擋硬質耐沖擊套錐臺相扣合的硬質耐沖擊套錐孔，擋硬質耐沖擊套錐臺與硬質耐沖擊套錐孔扣合對上下硬質套沖擊導向架導向，或當硬質耐沖擊套扣合在擋硬質耐沖擊套斜面臺上時硬質耐沖擊套設有與擋硬質耐沖擊套斜面臺相扣合的硬質耐沖擊套斜面，擋硬質耐沖擊套斜面臺與硬質耐沖擊套斜面扣合對上下硬質套沖擊導向架導向，或硬質耐沖擊套與裝硬質耐沖擊套段設置橢圓面止轉，或硬質耐沖擊套與裝硬質耐沖擊套段設置螺紋止退止轉，或硬質耐沖擊套與裝硬質耐沖擊套段設置粘結止退止轉，先將硬質耐沖擊套穿接在裝硬質耐沖擊套段上，后將導桿密封耐磨套固定在導桿穿密封套段上，導桿穿密封套段和導桿密封耐磨套通過錐面固定連接或導桿穿密封套段與導桿密封耐磨套通過螺紋固定連接或導桿穿密封套段與導桿密封耐磨套通過過盈配合連接或導桿穿密封套段與導桿密封耐磨套通過密封套止退件固定連接，導桿密封耐磨套與硬質耐沖擊套間隔設置或導桿密封耐磨套與硬質耐沖擊套靠近設置阻止硬質耐沖擊套沿沖擊導向桿竄動。

24.硬質耐沖擊套套合在裝硬質耐沖擊套段上，往復沖齒座設置在沖擊導向桿的前端，通過卸往復沖齒座將沖擊導向桿從導向箱體內拉出，使設置在硬質耐沖擊套段上的硬質耐沖擊套被從導向箱體內拉出，或通過卸沖擊導向桿使設置在硬質耐沖擊套段上的硬質耐沖擊套被從導向箱體內拉出，或硬質耐沖擊套設有卸硬質耐沖擊套結構，當使用螺桿螺紋卸耐沖擊套器時，在硬質耐沖擊套上設有卸耐沖擊套螺紋孔，擋螺桿板設有穿卸耐沖擊套螺桿孔，穿卸耐沖擊套螺桿孔與卸耐沖擊套螺紋孔對應設置，當需拆卸硬質耐沖擊套時，擋螺桿板上設有卸耐沖擊套頂導向箱體端面，導向箱體設有卸耐沖擊套箱體受頂端面，使卸耐沖擊套頂導向箱體端面至卸耐沖擊套箱體受頂端面的距離小于往復沖擊行程，將卸耐沖擊套螺桿穿過穿卸耐沖擊套螺桿孔旋入卸耐沖擊套螺紋孔，使卸耐沖擊套螺桿一端扣合在擋螺桿板上另一端通過卸耐沖擊套螺紋孔拉緊硬質耐沖擊套，裝硬質耐沖擊套段往復伸縮擋螺桿板阻止卸耐沖擊套螺桿向導向箱體內方向運動，卸耐沖擊套螺桿阻止硬質耐沖擊套縮回，往復沖擊強大的拉力使硬質耐沖擊套與裝硬質耐沖擊套段分離，實現快速拆卸更換硬質耐沖擊套。

25.往復沖齒座與沖擊導向桿通過螺紋連接時，沖擊導向桿設有沖擊桿端部外側螺紋，相對應的往復沖齒座設有沖齒座連接套螺紋，使沖擊桿端部外側螺紋旋入沖齒座連接套螺紋內將往復沖齒座與沖擊導向桿固定連接，或沖擊導向桿設有沖擊桿端部螺紋孔，相對應的往復沖齒座設有沖齒座拉緊螺桿孔，使沖齒座拉緊螺桿穿過沖齒座拉緊螺桿孔旋入沖擊桿端部螺紋孔，將往復沖齒座與沖擊導向桿固定連接，或沖擊導向桿設有沖擊桿頂側部螺紋孔，相對應的往復沖齒座設有與沖擊桿頂側部螺紋孔配合的沖齒座止退螺桿孔，使沖齒座止退螺桿穿入沖齒座止退螺桿孔旋入沖擊桿頂側部螺紋孔將往復沖齒座與沖擊導向桿固定連接，卸沖擊件器通過卸往復沖齒座用連接齒座導桿結構將沖擊導向桿從導向箱體內拉出，當沖擊導向桿上設有導向耐磨套時，沖擊導向桿將導向耐磨套從導向箱體內拉出，實現快速拆卸導向耐磨套的目的，或當沖擊導向桿上設有硬質耐沖擊套時，沖擊導向桿將硬質耐沖擊套從導向箱體內拉出，實現快速拆卸硬質耐沖擊套的目的。

26.插孔件止退擋板上設置插孔件螺桿孔，沖擊導向桿頂端面設有插柱止退螺紋孔，插柱防脫螺栓穿過插孔件螺桿孔旋入插柱止退螺紋孔，阻止主往復齒從沖擊導向桿上脫落，插孔件螺桿孔在插孔件止退擋板上同心設置或偏心設置，當插孔件螺桿孔在插孔件止退擋板上偏心設置時，插柱防脫螺栓與插孔件螺桿孔配合阻止主齒體相對于沖擊導向桿旋轉，頂導向箱體端面與卸主齒座箱體受頂端貼合且使頂主齒座端面與主齒座受頂端面的距離小于往復沖擊行程，往復沖擊驅動器的往復動力將主往復齒底座頂落，插柱防脫螺栓將沖擊導向桿從導向箱體內拉出，使插柱防脫螺栓即具有防止主往復齒脫落的功能又具有快速拆卸沖擊導向桿的功能，結構巧妙，防護性強，實用價值高，操作簡單快捷，省工省時，大大提高了往復沖擊采掘機的效率。

附圖說明

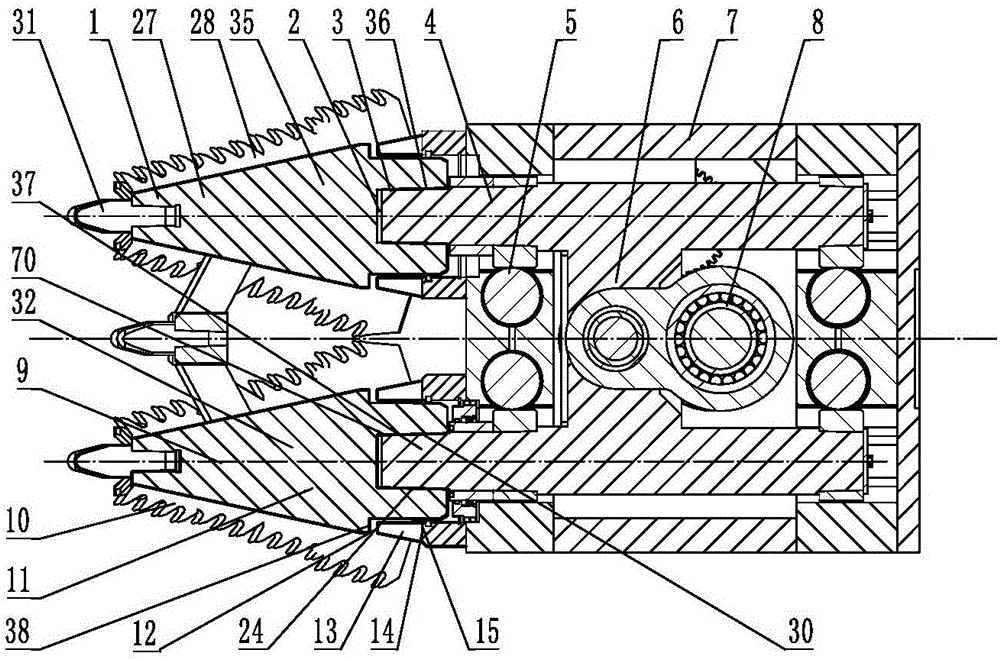

圖1是實施例1、4、26中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖2是實施例1中往復沖擊器的結構示意圖一；

圖3是實施例1中往復沖擊器的結構示意圖二；

圖4是實施例1中卸沖擊件器的結構示意圖一；

圖5是實施例1中卸沖擊件器的結構示意圖二；

圖6是實施例1中卸沖擊件器的結構示意圖三；

圖7是實施例1中卸沖擊件器的結構示意圖四；

圖8是實施例2中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖9是實施例3中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖10是實施例3中卸沖擊件器往復沖擊采掘機的局部結構示意圖；

圖11是實施例4中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖12是實施例4中卸沖擊件器往復沖擊采掘機的另一種結構示意圖；

圖13是實施例4、5、26中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖14是實施例6中卸沖擊件器往復沖擊采掘機的結構示意圖一；

圖15是實施例6中卸沖擊件器往復沖擊采掘機的結構示意圖二；

圖16是實施例6中卸沖擊件器往復沖擊采掘機的結構示意圖三；

圖17是實施例7、26中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖18是實施例8中卸沖擊件器往復沖擊采掘機的結構示意圖一；

圖19是實施例8中卸沖擊件器往復沖擊采掘機的結構示意圖二；

圖20是實施例8中卸沖擊件器往復沖擊采掘機的結構示意圖三；

圖21是實施例8中卸沖擊件器往復沖擊采掘機的結構示意圖四；

圖22是實施例9中卸沖擊件器往復沖擊采掘機的結構示意圖一；

圖23是實施例9中卸沖擊件器往復沖擊采掘機的結構示意圖二；

圖24是實施例10中卸沖擊件器往復沖擊采掘機的局部結構示意圖一；

圖25是圖24中的C-C剖視圖；

圖26是圖24中的D-D剖視圖；

圖27是實施例10中卸沖擊件器往復沖擊采掘機的結構示意圖二；

圖28是實施例10中卸導桿密封套器的結構示意圖；

圖29是實施例10中卸沖擊件器往復沖擊采掘機的結構示意圖三；

圖30是圖29中滾動導向止轉器的剖視圖；

圖31是實施例10中往復沖擊驅動器的剖視圖；

圖32是實施例10中沖擊導向件的結構示意圖；

圖33是實施例11中卸沖擊件器的結構示意圖；

圖34是實施例12中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖35是實施例12中卸沖擊件器的結構示意圖；

圖36是實施例13中卸沖擊件器的結構示意圖；

圖37是實施例13中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖38是實施例14、26中卸沖擊件器的結構示意圖；

圖39是實施例15中梁套沖齒架的結構示意圖；

圖40是實施例16中卸沖擊件器的結構示意圖；

圖41是實施例16中往復沖擊器的結構示意圖；

圖42是實施例17中卸沖擊件器的結構示意圖；

圖43是實施例18中卸沖擊件器的結構示意圖；

圖44是實施例19中梁架式主齒體的結構示意圖；

圖45是實施例19、20中保后期錐緊行程段的結構示意圖；

圖46是實施例21中卸沖擊件器的結構示意圖；

圖47是實施例21中沖擊導向件的結構示意圖；

圖48是實施例21中硬質耐沖擊套的結構示意圖；

圖49是實施例22中卸沖擊件器往復沖擊采掘機的結構示意圖；

圖50是實施例23中沖擊導向件的局部結構示意圖；

圖51是實施例23中硬質耐沖擊套的結構示意圖；

圖52是實施例23中沖擊導向件的另一種結構示意圖；

圖53是實施例24中卸沖擊件器的結構示意圖一；

圖54是實施例24中卸沖擊件器的結構示意圖二；

圖55是實施例24中卸沖擊件器的結構示意圖三；

圖56是實施例24中卸沖擊件器的結構示意圖四；

圖57是實施例25中卸沖擊件器的結構示意圖一；

圖58是實施例25、26中卸沖擊件器的結構示意圖二；

圖59是實施例26中卸沖擊件器的結構示意圖；

圖60是實施例26中鋸齒排側往復齒的結構示意圖；

圖61是實施例26中卸沖擊件器的結構示意圖；

圖62是實施例26中頂齒鋸齒排側往復齒的結構示意圖。

圖中：1、往復沖擊器；2、連接導向件錐孔；3、連接沖擊頭錐柱；4、沖擊導向件；5、導向支撐件；6、導向連接件；7、導向箱體；8、往復沖擊驅動器；9、往復沖齒座；10、往復沖齒；11、需卸往復件；12、頂沖擊件端面；13、卸沖擊件器；14、頂箱體端面；15、卸沖擊件箱體受頂端；16、連接導向件圓柱孔；17、連接沖擊頭圓柱；18、連接導向件多棱柱孔；19、連接沖擊頭多棱柱；20、頂導向桿端面；21、卸導向桿器；22、連接導向桿錐孔；23、導向桿受頂端件；24、箱體外卸導向桿結構；25、卸導向桿箱體受頂端；26、插連接件錐柱；27、主往復齒；28、側往復齒；29、連接齒座導桿結構；30、沖擊導向桿；31、主沖齒；32、主齒體；33、側齒頭；34、側齒座；35、主往復齒底座；36、主往復齒插孔件；37、導桿插柱；38、沖擊件受頂端；39、頂沖擊件端；40、頂箱體端；41、箱體受頂端；42、主齒頭；43、卸主齒頭器；44、導桿齒座；45、卸主齒體器；46、卸主齒體凸臺；47、卸導向桿凹槽；48、插柱式增節齒體；49、插柱增節齒體；50、插柱式增節齒體受頂端；51、插增節齒體孔；52、齒座主齒體；53、主往復齒插孔；54、頂卸插柱式增節齒體箱體端面；55、卸插柱式增節齒體箱體受頂端；56、頂插柱式增節齒體端面；57、增節齒體柱；58、卸插柱式增節齒體器；59、銷內孔圈齒體；60、銷柱式主齒體；61、頂串接式增節齒體端面；62、固定側齒圈；63、頂卸串接式增節齒體箱體端面；64、串接式增節齒體；65、串接式增節齒體受頂端；66、圈定位側往復齒；67、卸串接式增節齒體器；68、卸串接式增節齒體箱體受頂端；69、上主齒體；70、錐面連接；71、頂梁套沖擊架端面；72、穿側齒通孔；73、側齒止退件；74、上主齒體連接套；75、卸梁套沖擊架器；76、頂卸梁套沖擊架箱體端面；77、卸梁套沖齒架箱體受頂端；78、上導向桿；79、梁套沖齒架受頂端；80、梁套沖齒架；81、主齒體連接梁；82、下主齒體；83、側齒柄；84、下主齒體連接套；85、下導向桿；86、護套密封槽；87、箱板護伸縮密封件套；88、導向箱板；89、伸縮護套箱板；90、穿往復齒座密封段孔；91、浮動密封套；92、往復齒座密封段；93、梁套沖齒架上受頂端；94、頂梁套沖齒架上端面；95、頂箱體卸梁套沖齒架上端面；96、箱體卸梁套沖齒架上受頂端；97、前排梁套沖齒架；98、后排梁套沖齒架；99、出料口；100、梁套沖齒架下受頂端；101、頂梁套沖齒架下端面；102、頂箱體卸梁套沖齒架下端面；103、箱體卸梁套沖齒架下受頂端；104、卸主往復齒器；105、卸往復齒器；106、卸主沖齒器；107、卡擋主沖齒端面；108、卡擋側齒頭端面；109、卸側齒頭器；110、磁鐵材料；111、卡擋固定側齒圈端面；112、卸固定側齒圈器；113、凹槽卸沖擊件器；114、墊塊卸沖擊件器；115、磁鐵卸沖擊件器；116、前裝滾動導向止轉組件塊；117、前滾動導向止轉器孔；118、前往復齒座導向段；119、集成塊連接件；120、后往復齒座導向段孔；121、后裝滾動導向止轉組件塊；122、裝滾動導向止轉組件塊；123、前后扶正導向止轉間距；124、軸承A；125、導向滾軸；126、軸承B；127、滾軸導向止轉器；128、前裝往復齒座導向段單孔集成塊；129、滾動導向止轉器；130、軸承A孔；131、后滾動導向止轉器孔；132、軸承B孔；133、后裝往復齒座導向段單孔集成塊；134、單插齒座往復沖擊器；135、導桿密封套；136、曲柄連桿；137、凸軸機構；138、卸導桿密封套螺紋孔；139、插主齒體柱；140、卸導桿密封套螺桿；141、卸導桿密封套器；142、卸導桿密封套擋盤；143、穿卸導桿密封套螺桿孔；144、前滾動導向止轉器側壁；145、前往復齒座導向段孔；146、上往復齒座密封段；147、上往復齒座插齒段；148、上往復齒座連動段；149、往復齒座導向段連接件；150、上往復齒座導向段；151、下往復齒座密封段；152、下往復齒座插齒段；153、下往復齒座導向段；154、連動導向密封插齒座；155、齒帽；156、卸齒帽凸臺；157、頂齒帽凸臺件；158、卸齒帽結構；159、卸齒帽器；160、插側齒孔槽；161、頂導向箱體面；162、導向箱體受頂面；163、齒帽插孔；164、齒帽固定插柱；165、齒帽受頂端面；166、導料面；167、卸主齒體沖擊架器；168、主齒體沖齒架；169、主齒體沖齒架止退件；170、主齒體護伸縮密封件套；171、沖齒架；172、主齒支座；173、沖齒架卸主齒支座孔槽；174、卸主齒支座銷；175、卸主齒支座器；176、頂導向箱體端面；177、卸主齒支座孔槽；178、側齒圈卸主齒支座孔槽；179、導向箱體受頂端面；180、側齒圈；181、側齒柄受頂端；182、頂穿通孔齒端面；183、卸穿通孔齒器；184、卸穿通孔齒箱體受頂端；185、噴水嘴；186、卸側齒頭鋸齒排器；187、頂前內銷孔圈凹槽件；188、卸前內銷孔圈凹槽；189、銷柱式主齒體頂齒；190、后部內銷孔圈側往復齒；191、后部固定側齒圈；192、前部固定側齒圈；193、前部內銷孔圈側往復齒；194、凹槽；195、內銷孔圈側往復齒；196、后部內銷孔圈側齒頭；197、后部內銷孔圈側齒柄；198、凸臺；199、前部內銷孔圈側齒頭；200、前部內銷孔圈側齒柄；201、卸內銷孔圈齒器；202、內銷孔圈側往復齒間隙；203、主齒體頂齒；204、止退件；205、梁架式主齒體；206、側齒臂主齒體；207、柱形套主齒體；208、保后期錐緊行程段；209、柱形主齒體；210、裝硬質耐沖擊套段；211、擋螺桿板；212、卸耐沖擊套器；213、卸耐沖擊套螺桿；214、卸耐沖擊套螺紋孔；215、拆卸硬質耐沖擊套孔；216、硬質耐沖擊套；217、穿導桿孔；218、螺桿卸耐沖擊套器；219、穿卸耐沖擊套螺桿孔；220、硬質耐沖擊件；221、往復齒座導向段；222、硬質耐沖擊塊；223、硬質耐沖擊套止轉結構；224、卸硬質耐沖擊套凸臺；225、卸硬質耐沖擊套頂絲孔；226、卸上前芯桿錐柱器；227、上前芯桿錐柱；228、上前裝芯桿錐孔；229、裝上下芯桿件；230、上后裝芯桿錐孔；231、鉸接連桿孔；232、擋硬質耐沖擊套臺；233、擋硬質耐沖擊套凸臺；234、硬質耐沖擊套止轉件；235、導桿穿密封套段；236、導桿密封耐磨套；237、硬質耐沖擊套端部；238、沖齒座連接套螺紋；239、沖擊桿端部外側螺紋；240、導向耐磨套；241、沖齒座拉緊螺桿；242、沖齒座拉緊螺桿孔；243、沖擊桿端部螺紋孔；244、銷連接結構；245、沖齒座止退螺桿；246、沖齒座止退螺桿孔；247、沖擊桿頂側部螺紋孔；248、插柱防脫螺栓；249、頂主齒座端面；250、插孔件止退擋板；251、插孔件螺桿孔；252、插柱止退螺紋孔；253、卸穿通孔齒頂箱體端面；254、鋸齒排齒；255、鋸齒排側往復齒；256、鋸齒排齒柄；257、頂齒鋸齒排側往復齒；258、頂齒鋸齒排齒；259、側齒頂齒；260、頂齒鋸齒柄；261、側齒排齒。

具體實施方式

下面結合附圖對本發明做進一步說明。

實施例1

圖1至圖7是實施例1中所述的采掘機卸沖擊件器用往復沖擊動力卸沖擊件的方法及實施該方法的卸沖擊件器往復沖擊采掘機，包括卸沖擊件器13、沖擊導向件4、往復沖擊器1、往復沖擊驅動器8和導向箱體7等，導向箱體7支撐沖擊導向件4等，往復沖擊驅動器8等設置在導向箱體7內，往復沖擊驅動器8與沖擊導向件4等連接，如圖1所示，往復沖擊器1與沖擊導向件4連接部位設有連接導向件錐孔2等，相對應地沖擊導向件4端部設有連接沖擊頭錐柱3等，連接導向件錐孔2與連接沖擊頭錐柱3等扣合，或與圖1的結構相比，也可以為往復沖擊器1與沖擊導向件4連接部位設有連接導向件錐柱等，相對應地沖擊導向件4端部設有連接沖擊頭錐孔等，連接導向件錐柱等扣合在連接沖擊頭錐孔內；如圖2所示，或往復沖擊器1與沖擊導向件4連接部位設有連接導向件圓柱孔16等，相對應地沖擊導向件4端部設有連接沖擊頭圓柱17等，連接導向件圓柱孔16與連接沖擊頭圓柱17等扣合，如圖3所示，或往復沖擊器1與沖擊導向件4連接部位設有連接導向件多棱柱孔18等，相對應地沖擊導向件4端部設有連接沖擊頭多棱柱19等，連接導向件多棱柱孔18與連接沖擊頭多棱柱19等相扣合，往復沖擊器1大于沖擊導向件4截面部位的往復沖擊器1部位朝向沖擊箱體端至沖擊箱體朝向往復沖擊器1端的距離大于往復沖擊行程，卸沖擊件器13包括頂沖擊件端面12和頂箱體端面14等，沖擊導向件4和/或往復沖擊器1包括需卸往復件11等，沖擊導向件4和/或往復沖擊器1還包括沖擊件受頂端38等，導向箱體7包括卸沖擊件箱體受頂端15等，頂箱體端面14與卸沖擊件箱體受頂端15貼合且使頂沖擊件端面12與沖擊件受頂端38的距離小于往復沖擊行程或使頂沖擊件端面12與沖擊件受頂端38貼合且使頂箱體端面14與卸沖擊件箱體受頂端15的距離小于往復沖擊行程，使往復沖擊驅動器8帶動沖擊導向件4及往復沖擊器1往復運動等，使卸沖擊件器13利用往復沖擊驅動器8向后或向前的力將需卸往復件11卸掉，沖擊導向件4為一體式?jīng)_擊導向件4或為分體式?jīng)_擊導向件4，當為分體式?jīng)_擊導向件4時，沖擊導向件4包括導向連接件6和沖擊導向桿30等，導向連接件6設有連接導向桿錐孔22等，相對應的沖擊導向桿30設有插連接件錐柱26等，連接導向桿錐孔22與插連接件錐柱26等扣合，或導向連接件6設有連接導向桿錐柱等，相對應的沖擊導向桿30設有插連接件錐孔等，連接導向桿錐柱與插連接件錐孔等扣合，如圖4所示，或導向連接件6設有連接導向桿圓柱孔等，相對應的沖擊導向桿30設有插連接件圓柱等，連接導向桿圓柱孔與插連接件圓柱等扣合，或導向連接件6設有連接導向桿多棱柱孔等，相對應的沖擊導向桿30設有插連接件多棱柱等，連接導向桿多棱柱孔與插連接件多棱柱等扣合，如圖5所示，往復沖擊器1包括往復沖齒10和往復沖齒座9等，往復沖齒10和往復沖齒座9等分體連接或為一體式，往復沖齒座9與沖擊導向桿30上設有連接齒座導桿結構29等，卸沖擊件器13通過頂往復沖齒座9或頂往復沖齒10用連接齒座導桿結構29將沖擊導向桿30從導向箱體7內拉出，如圖4所示，或沖擊導向桿30設有卸導向桿結構等，卸導向桿結構包括箱體外卸導向桿結構24或箱體內卸導向桿結構等，當設置箱體外卸導向桿結構24時，伸出導向箱體7外的沖擊導向桿30上設有箱體外卸導向桿結構24等，在往復沖齒座9與沖擊導向桿30接合部的往復沖齒座9及沖擊導向桿30上設有箱體外卸導向桿結構24等，箱體外卸導向桿結構24包括導向桿受頂端件23等，導向箱體7包括卸導向桿箱體受頂端25等，卸沖擊件器13包括卸導向桿器21等，卸導向桿器21包括頂導向桿端面20和頂箱體端面14等，頂箱體端面14與卸導向桿箱體受頂端25貼合且頂導向桿端面20距離導向桿受頂端面的距離小于往復沖擊行程或頂導向桿端面20與箱體外卸導向桿結構24等貼合且卸導向桿箱體受頂端25與頂箱體端面14的距離小于往復沖擊行程，往復沖擊驅動器8驅動導向桿連接件往復運動，卸導向桿器21借助往復沖擊驅動器8向后或向前的力將沖擊導向桿30從導向桿連接件上卸掉。

或者為，往復沖擊器1與沖擊導向件4連接部位設置為連接導向件橢圓柱孔等，相對應地在沖擊導向件4端部設置連接沖擊頭橢圓柱等，連接導向件橢圓柱孔與連接沖擊頭橢圓柱等扣合。

實施例2

圖8是實施例2中所述的采掘機卸沖擊件器用往復沖擊動力卸沖擊件的方法及實施該方法的卸沖擊件器往復沖擊采掘機，卸沖擊件器13包括頂沖擊件端39和頂箱體端40等，往復沖擊器1包括沖擊件受頂端38等，導向箱體7包括箱體受頂端41等，頂沖擊件端39至頂箱體端40平行于往復沖擊方向線的長度小于沖擊件受頂端38伸出后到箱體受頂端41的平行于往復沖擊方向線的最大值且大于沖擊件受頂端38縮回后距箱體受頂端41的平行于往復沖擊方向線的最小值,沖擊件受頂端38與卸沖擊件箱體受頂端15受力點之間的連線與往復沖擊方向線平行或沖擊件受頂端38與卸沖擊件箱體受頂端15受力點之間的連線與往復沖擊方向線之間的夾角小于90度。

也可以為沖擊導向件4包括沖擊件受頂端38等。

其它同實施例1。

實施例3

圖9、圖10是實施例3中所述的卸沖擊件器往復沖擊采掘機，如圖9所示，為卸主齒頭器43的結構；如圖10所示，為卸主齒體器45結構。

卸沖擊件器13還包括卸導向桿器21或卸側齒頭器或卸頂齒頭器或卸側齒體器或卸頂齒座器或卸增節齒器或卸增節齒體器或卸側齒圈器或卸梁套架器或卸增節齒座器或卸銷內孔圈齒體器或卸耐磨套器或卸耐沖擊套器等結構。

其它同實施例1。

實施例4

圖1、圖11、圖12和圖13是實施例4中所述的卸沖擊件器往復沖擊采掘機，往復沖擊器1包括主往復齒27和側往復齒28等，主往復齒27上設有側往復齒28等，主往復齒27包括主往復齒底座35等，主往復齒底座35上設有主往復齒插孔件36或設有主往復齒插柱等,沖擊導向件4包括導桿齒座44等，導桿齒座44的端部設有導桿插柱37或設有導桿插孔座等，主往復齒插孔件36設置在導桿插柱37上或主往復齒27插柱設置在導桿插孔座上等，主往復齒插孔件36和導桿插柱37通過錐面連接70固定或用主齒止退件連接主往復齒插孔件36和導桿插柱37等，主往復齒27上設有主沖齒31和主齒體32等，主沖齒31與主齒體32分體連接或為一體式，在主齒體32上設有側往復齒28或在導桿齒座44上設有側往復齒28或在主沖齒31和主齒體32上設有側往復齒28或在主沖齒31、主齒體32和導桿齒座44上設有側往復齒28或主齒體32和導桿齒座44上設有側往復齒28或主沖齒31和導桿齒座上設有側往復齒28等，側往復齒28包括側齒頭33和側齒座34等，側齒頭33和側齒座34分體連接或為一體式，主齒體32包括單節齒體或增節齒體等，增節齒體包括插柱式增節齒體48或串接式增節齒體64等，當設置插柱式增節齒體48時，主齒體32包括齒座主齒體52和插柱增節齒體49等，齒座主齒體52一端設有主往復齒插孔53或設有主往復齒27插柱等，齒座主齒體52另一端設有增節齒體插孔或設有插增節齒體柱57等，相對應的在插柱式增節齒體48上設有增節齒體柱57或增節齒體孔等，增節齒體柱57插入插增節齒體孔51或增節齒體孔套和在插增節齒體柱57上等，或當設置串接式增節齒體64時，主齒體32包括銷柱式主齒體60和銷內孔圈齒體59等，銷內孔圈齒體59包括固定側齒圈62等，一個以上的固定側齒圈62的內孔套合在銷柱式主齒體60外周，一個以上的固定側齒圈62增加設置側齒頭33等的高度，固定側齒圈62上設置圈定位側往復齒66等，固定側齒圈62與圈定位側往復齒66分體連接或為一體式，或當側齒頭33與主沖齒31和/或主齒體32分體連接時，即在主沖齒31和/或主齒體32上設置側齒座34等，側齒座34與主齒體32分體連接或為一體式，在側齒座34上設置插側齒孔等，插側齒孔設置為穿側齒通孔72或設置為插側齒盲孔等，在側齒頭33后部設置側齒柄83等，側齒柄83設置于穿側齒通孔72或設置于插側齒盲孔等，側往復齒28包括止退結構等，側齒柄83與側齒座34通過錐面連接70止退或側齒柄83與側齒座34通過螺紋連接止退或用側齒止退件73連接側齒柄83與側齒座34等，導桿齒座44一端或兩端伸出導向箱體7外等，主齒體32等設置在導桿齒座44的端部，往復沖擊驅動器8在導向箱體7內驅動導桿齒座44等，導桿齒座44帶動主往復齒27和側往復齒28等往復沖擊，卸沖擊件器13還包括卸增節齒體器等，卸增節齒體器包括卸插柱式增節齒體器58或卸串接式增節齒體器67等，卸插柱式增節齒體器58包括頂插柱式增節齒體端面56和頂卸插柱式增節齒體箱體端面54等，插柱式增節齒體48上設有插柱式增節齒體受頂端50等，相對應地在導向箱體7上設置卸插柱式增節齒體箱體受頂端55等，頂卸插柱式增節齒體箱體端面54與卸插柱式增節齒體箱體受頂端55等貼合且頂插柱式增節齒體端面56到插柱式增節齒體受頂端50的距離小于往復沖擊行程的長度或頂插柱式增節齒體端面56與插柱式增節齒體受頂端50貼合使頂卸插柱式增節齒體箱體端面54與卸插柱式增節齒體箱體受頂端55的距離小于往復沖擊行程的長度，往復沖擊驅動器8使卸插柱式增節齒體器58等借助往復沖擊驅動器8向后或向前的力將插柱式增節齒體48等頂推掉，或卸串接式增節齒體器67包括頂串接式增節齒體端面61和頂卸串接式增節齒體箱體端面63，串接式增節齒體64上設有串接式增節齒體受頂端65等，相對應地在導向箱體7上設置卸串接式增節齒體箱體受頂端68等，頂卸串接式增節齒體箱體端面63與卸串接式增節齒體箱體受頂端68等貼合且頂串接式增節齒體端面61到串接式增節齒體受頂端65的距離小于往復沖擊行程的長度，或頂串接式增節齒體端面61到串接式增節齒體受頂端65貼合且頂卸串接式增節齒體箱體端面63到卸串接式增節齒體箱體受頂端68的距離小于往復沖擊行程的長度，往復沖擊驅動器8使卸串接式增節齒體器67等借助往復沖擊驅動器8向后或向前的力將串接式增節齒體受頂端65頂推掉。

其它同實施例1。

實施例5

圖13是實施例5中所述的卸沖擊件器往復沖擊采掘機，所述的往復沖擊器1包括上主齒體69和下主齒體82等，往復沖擊器1還包括梁套沖齒架80等，梁套沖齒架80包括上主齒體連接套74、下主齒體連接套84和主齒體連接梁81等，上主齒體69與上主齒體連接套74等分體連接或為一體式，下主齒體82與下主齒體連接套84等分體連接或為一體式，主齒體連接梁81一端設置在上主齒體連接套74上，另一端設置在下主齒體連接套84上，主齒體連接梁81將上主齒體連接套74和下主齒體連接套84等連接固定，主齒體連接梁81、上主齒體連接套74、下主齒體連接套84為分體連接或為一體式，上主齒體連接套74與上主齒體69分體連接時，上主齒體連接套74與上主齒體69為錐面連接70,上主齒體連接套74與上主齒體69也可以為圓柱面連接或為多面連接等,下主齒體連接套84與下主齒體82分體連接時，下主齒體連接套84與下主齒體82為錐面連接70，下主齒體連接套84與下主齒體82也可以為圓柱面連接或為多面連接等,如圖所示，上主齒體69上設置側往復齒28、下主齒體82上設置側往復齒28和主齒體連接梁81上設置側往復齒28，側往復齒28也可以設置為上主齒體69上設置側往復齒28或下主齒體82上設置側往復齒28或上主齒體連接套74上設置側往復齒28或下主齒體連接套84上設置側往復齒28或主齒體連接梁81上設置側往復齒28或上主齒體連接套74和下主齒體連接套84上設置側往復齒28或上主齒體連接套74和主齒體連接梁81上設置側往復齒28或下主齒體連接套84和主齒體連接梁81上設置側往復齒28或上主齒體連接套74和下主齒體連接套84和主齒體連接梁81上設置側往復齒28等，當梁套沖齒架80與上主齒體69和下主齒體82等分體連接時，上主齒體連接套74和下主齒體連接套84分別與上主齒體69和下主齒體82套合等，沖擊導向件4包括上導向桿78和下導向桿85等，上導向桿78與下導向桿85一端伸出導向箱體7，上導向桿78與下導向桿85等在導向箱體7內連接，上主齒體69設置在伸出導向箱體7外的上導向桿78的端部，下主齒體82設置在伸出導向箱體7外的下導向桿85的端部，梁套沖齒架80將上導向桿78、下導向桿85等緊固為一體式，往復沖擊驅動器8在導向箱體7內驅動上導向桿78、下導向桿85等，上導向桿78、下導向桿85等帶動梁套沖齒架80等往復沖擊，卸沖擊件器13包括卸梁套沖擊架器75等，卸梁套沖擊架器75包括頂梁套沖擊架端面71和頂卸梁套沖擊架箱體端面76等，梁套沖齒架80上設有梁套沖齒架受頂端79等，相對應地在導向箱體7上設置卸梁套沖齒架箱體受頂端77等，頂卸梁套沖齒架80箱體端面與卸梁套沖齒架箱體受頂端77等貼合，頂梁套沖齒架80端面到梁套沖齒架受頂端79的距離小于往復沖擊行程的長度，使卸梁套沖擊架器75等借助往復沖擊驅動器8向后的力將梁套沖齒架80等頂推掉。

所述的上導向桿78與下導向桿85或兩端伸出導向箱體7。

其它同實施例1。

實施例6

圖14至圖16是實施例6中所述的卸沖擊件器往復沖擊采掘機，所述的導向箱體7包括伸縮護套箱板89等，伸縮護套箱板89與導向箱體7等分體連接或為一體式，沖擊導向件4包括往復齒座密封段92等，伸縮護套箱板89包括導向箱板88和箱板護伸縮密封件套87等，導向箱板88上設有穿往復齒座密封段孔90等，穿往復齒座密封段孔90內設有浮動密封套91等，往復齒座密封段92設置在浮動密封套91內孔等，在導向箱板88的設置浮動密封套91孔壁的外部設置箱板護伸縮密封件套87等,卸沖擊件器13設置在導向箱體7上，卸沖擊件器13或設置在箱板護伸縮密封件套87上或設置在往復沖擊器1上或設置在沖擊導向件4上等，箱板護伸縮密封件套87包括護套密封槽86等，當卸沖擊件器13頂靠在箱板護伸縮密封件套87上時，卸沖擊件器13與箱板護伸縮密封件套87貼靠面避開箱板護伸縮密封件套87的護套密封槽86設置，當卸沖擊件器13設置在往復沖擊器1上時，卸沖擊件箱體受頂端15避開護套密封槽86設置，防止卸沖擊件器13將護套密封槽86等頂變形。

所述的穿往復齒座密封段孔90內或設有密封往復齒座件等，對應的往復齒座密封段92設置在密封往復齒座件內孔，在導向箱板88上設置密封往復齒座件。

其它同實施例1。

實施例7

圖17是實施例7中所述的卸沖擊件器往復沖擊采掘機，所述的梁套沖齒架80為單排設置或多排設置等，當梁套沖齒架80為多排設置時，前排梁套沖齒架97上的主齒體連接梁81相對于導向箱體7向外凸起，后排梁套沖齒架98上的主齒體連接梁81相對于導向箱體7向內凹進，前排凸起的主齒體連接梁81與后排凹進的主齒體連接梁81形成出料口99等，前排梁套沖齒架97和/或后排梁套沖齒架98包括梁套沖齒架上受頂端93和梁套沖齒架下受頂端100等，對應地在導向箱體7上設置箱體卸梁套沖齒架上受頂端96和箱體卸梁套沖齒架下受頂端103等，卸沖擊件器13包括頂梁套沖齒架上端面94、頂梁套沖齒架下端面101、頂箱體卸梁套沖齒架上端面95和頂箱體卸梁套沖齒架下端面102等，頂箱體卸梁套沖齒架上端面95與箱體卸梁套沖齒架上受頂端96等貼合，且頂箱體卸梁套沖齒架下端面102與箱體卸梁套沖齒架下受頂端103等貼合，頂梁套沖齒架上端面94與梁套沖齒架上受頂端93的距離小于往復沖擊行程長度，頂梁套沖齒架下端面101與梁套沖齒架下受頂端100的距離小于往復沖擊行程長度，頂梁套沖齒架上端面94與梁套沖齒架上受頂端93的距離同頂梁套沖齒架下端面101與梁套沖齒架下受頂端100的距離的設置避免將梁套沖齒架80一端頂松偏斜損壞沖擊導向件4及梁套沖齒架80。

其它同實施例1。

實施例8

圖18至圖21是實施例8中所述的卸沖擊件器往復沖擊采掘機，所述的卸沖擊件器13包括卸往復齒器105等，卸往復齒器105為卸主往復齒器104的結構方式，卸往復齒器105為卸側齒頭器109的結構方式，卸往復齒器105還包括卸主沖齒器106等，卸主往復齒器104的強度大于主往復齒27與沖擊導向件4等扣合的強度，卸主往復齒器104貼掛支托在導向箱體7上或吸附在導向箱體7上等，往復沖擊驅動器8驅動主往復齒27等向導向箱體7方向縮回，卸主往復齒器104將主往復齒27等擋推掉下，或卸主沖齒器106一端支托在導向箱體7上，卸主沖齒器106推擋主沖齒31的一端設有卡擋主沖齒端面107等，卡擋主沖齒端面107的形狀為當主沖齒31向導向箱體7方向運動時阻止主沖齒31縮回，卡擋主沖齒端面107借助往復沖擊驅動器8的強大拉力或推力將主齒體32與主沖齒31等分離；卸側齒頭器109一端支托在導向箱體7上，卸側齒頭器109推擋側齒頭33的一端設有卡擋側齒頭端面108，卡擋側齒頭端面108的形狀為當側齒頭33向導向箱體7方向運動時阻止側齒頭33縮回，卡擋側齒頭端面108借助往復沖擊驅動器8的強大拉力或推力將側齒頭33與側齒座34等分離，實現快速卸齒換齒，提高效率。

或卸增節齒體器一端支托在導向箱體7上，卸增節齒體器推擋增節齒體的一端設有卡擋增節齒體端面等，卡擋增節齒體端面的形狀為當增節齒體向導向箱體7方向運動時阻止增節齒體縮回，卡擋增節齒體端面等借助往復沖擊驅動器8的強大拉力或推力將增節齒體等卸掉，

卸沖擊件器13包括卸固定側齒圈器112等，卸固定側齒圈器112一端支托在導向箱體7上，卸固定側齒圈器112推擋固定側齒圈62等的一端設有卡擋固定側齒圈端面111，卡擋固定側齒圈端面111的形狀為當固定側齒圈62向導向箱體7方向運動時阻止固定側齒圈62等縮回，卡擋固定側齒圈端面111借助往復沖擊驅動器8的強大拉力將固定側齒圈62卸掉。

其它同實施例1。

實施例9

圖22至圖23是實施例9中所述的卸沖擊件器往復沖擊采掘機，如圖22所示，卸沖擊件器13包括墊塊卸沖擊件器114，如圖23所示，為磁鐵卸沖擊件器115的結構，磁鐵卸沖擊件器115上設有磁鐵材料110等，磁鐵卸沖擊件器115吸附在導向箱體7或吸附在往復沖擊器1的適于拆需卸往復件11的位置，調整卸沖擊件器13位置后使磁鐵卸沖擊件器115貼掛在導向箱體7上或貼掛在往復沖擊器1上，使用可靠靈活簡便。

卸沖擊件器13還包括推板卸沖擊件器或筒卸沖擊件器或卡套卸沖擊件器或多點同頂卸沖擊件器或擋件頂拉卸導向套器或凹槽卸沖擊件器或擋圈卸沖擊件器或螺桿擋板卸沖擊件器或擋銷卸沖擊件器或頂絲卸沖擊件器或卡板卸沖擊件器或凸臺擋件卸沖擊件器或卡板擋件卸沖擊件器或螺桿卸沖擊件器等。

其它同實施例1。

實施例10

圖24至圖32是實施例10中所述的卸沖擊件器往復沖擊采掘機，沖擊導向件4前端設有一個往復齒座插齒段組成單插齒座往復沖擊器134，主往復齒27等設置在沖擊導向件4前端，往復沖擊驅動器8包括凸軸機構137，往復沖擊驅動器8也可以為液動機構或氣動機構等，凸軸機構137包括曲柄連桿136或直軸凸輪連桿等，當使用凸軸機構137時，曲柄連桿136或直軸凸輪連桿等與沖擊導向件4鉸接，一個連桿帶動一個單插齒座往復沖擊，也可以為一個連桿帶動多插齒座往復沖擊；

如圖25和26所示，導向箱體7包括滾動導向止轉器129等，滾動導向止轉器129包括滾軸導向止轉器127等，滾軸導向止轉器127包括軸承A124、軸承B126和導向滾軸125等，軸承A124、軸承B126等分別設置在導向滾軸125的兩端組成滾軸導向止轉器127，

所述的滾動導向止轉器129也可以為軸承件導向止轉器等，軸承件導向止轉器包括導向軸承件和導向軸承固定件等，導向軸承件等設置在導向軸承固定件上，導向軸承件包括軸承本體件或在軸承本體件外周設置護軸承套等，護軸承套設置在軸承本體件上組成止轉導向軸承套等，軸承本體件設置在導向軸承固定件上或止轉導向軸承套設置在導向軸承固定件上；

導向箱體7包括裝滾動導向止轉組件塊122等，裝滾動導向止轉組件塊122包括前裝滾動導向止轉組件板塊、后裝滾動導向止轉組件板塊和集成塊連接件119等，前裝滾動導向止轉組件板塊與后裝滾動導向止轉組件板塊前后平行設置且前裝滾動導向止轉組件板塊與后裝滾動導向止轉組件板塊之間設有前后扶正導向止轉間距123等，集成塊連接件119連接前裝滾動導向止轉組件板塊、后裝滾動導向止轉組件板塊形成導向箱體7等，前裝滾動導向止轉組件板塊包括前裝往復齒座導向段單孔集成塊128或前裝滾動導向止轉組件板塊包括前裝往復齒座導向段多孔集成塊等，相對應地后裝滾動導向止轉組件板塊包括后裝往復齒座導向段單孔集成塊133或后裝滾動導向止轉組件板塊包括后裝往復齒座導向段多孔集成塊等，裝滾動導向止轉組件板塊增大導向抱合力，加大導向扶正力度，減少往復齒座密封段92對導向止轉箱密封件的擺動沖擊；前裝往復齒座導向段單孔集成塊128上設有前往復齒座導向段孔145且后裝往復齒座導向段單孔集成塊133上設有后往復齒座導向段孔120等，前往復齒座導向段孔145兩個以上的側部設有兩個以上前滾動導向止轉器孔117且后往復齒座導向段孔120兩個以上的側部設有兩個以上后滾動導向止轉器孔131，貼靠前往復齒座導向段孔145的前滾動導向止轉器孔117側壁與貼靠前滾動導向止轉器孔117的前往復齒座導向段孔145側壁通連且貼靠后往復齒座導向段孔120的后滾動導向止轉器孔131側壁與貼靠后滾動導向止轉器孔131的后往復齒座導向段孔120側壁通連，前往復齒座導向段118等設置在前往復齒座導向段孔145內，后往復齒座導向段等設置在后往復齒座導向段孔120內，兩個以上前滾動導向止轉器129等設置在兩個以上前滾動導向止轉器孔117內，兩個以上后滾動導向止轉器129等設置在兩個以上后滾動導向止轉器孔131內，兩個以上前滾動導向止轉器側壁144分別與前往復齒座導向段118兩個以上側面在前往復齒座導向段孔145內貼合，兩個以上后滾動導向止轉器129側壁分別與后往復齒座導向段兩個以上側面在后往復齒座導向段孔120內貼合，或前裝往復齒座導向段多孔集成塊上設置多個前往復齒座導向段孔145且后裝往復齒座導向段多孔集成塊上設置多個后往復齒座導向段孔120，每個前往復齒座導向段孔145兩個以上的側部設置兩個以上前滾動導向止轉器孔117且每個后往復齒座導向段孔120兩個以上的側部設置兩個以上后滾動導向止轉器孔131，多個前往復齒座導向段118設置在多個前往復齒座導向段孔145內，多個后往復齒座導向段設置在多個后往復齒座導向段孔120內，在每個前往復齒座導向段118的兩個以上側部將兩個以上前滾動導向止轉器129設置在兩個以上前滾動導向止轉器孔117內，在每個后往復齒座導向段的兩個以上側部將兩個以上后滾動導向止轉器129設置在兩個以上后滾動導向止轉器孔131內，兩個以上前滾動導向止轉器側壁144分別與前往復齒座導向段118兩個以上側面在前往復齒座導向段孔145內貼合，兩個以上后滾動導向止轉器129側壁分別與后往復齒座導向段兩個以上側面在后往復齒座導向段孔120內貼合，裝滾動導向止轉組件塊122將支撐多個滾動導向止轉器129的多個支撐件做成一體式板塊，一體式板塊使支撐多個滾動導向止轉器129的空間集約化實體化，提高對多個滾動導向止轉器129的定位精度，減少使用多個支撐件時為增強每個支撐件強度所增加的空間浪費及材料浪費，裝滾動導向止轉組件塊122提高對多個滾動導向止轉器129及沖擊導向件4的扶正強度，簡化了結構提高了強度，減少導桿齒座44等對往復沖擊驅動器8的擺動沖擊損壞，往復齒座密封段92上設有導桿密封套135等，往復齒座密封段92與導桿密封套135等配合密封導向箱體7，前裝滾動導向止轉組件板塊及后裝滾動導向止轉組件板塊等支撐沖擊導向件4，沖擊導向件4端部支撐往復沖擊器1等，導桿密封套135包括卸導桿密封套機構等，卸沖擊件器13包括卸導桿密封套器141等，卸導桿密封套器141包括卸導桿密封套擋盤142和卸導桿密封套螺桿140等，卸導桿密封套擋盤142上設有穿卸導桿密封套螺桿孔143等，沖擊導向件4前端設有插主齒體柱139等，插主齒體柱139設置在往復齒座密封段92等前部，當需拆卸導桿密封套135時，將卸導桿密封套擋盤142穿在插主齒體柱139上或將卸導桿密封套擋盤142頂在插主齒體柱139前端等，將卸導桿密封套螺桿140穿過穿卸導桿密封套螺桿孔143旋入卸導桿密封套螺紋孔138，使卸導桿密封套擋盤142朝向導向箱體7端面至導向箱體7端面的距離小于往復沖擊行程，往復沖擊驅動器8驅動連接動力段或驅動往復齒座導向段連接件149帶動沖擊導向件4往復沖擊，往復沖擊驅動器8向后的拉力驅動卸導桿密封套擋盤142向后運行頂在導向箱體7端面上將導桿密封套135等卸掉，或往復沖擊器1上設置往復沖齒10和往復沖齒座9等，往復沖齒10和往復沖齒座9分體固定連接或為一體式,使往復沖齒座9與沖擊導向桿30上設有連接齒座導桿結構29等，使連接齒座導桿結構29將往復沖齒座9與沖擊導向桿30連接固定，卸沖擊件器13通過頂往復沖齒座9或頂往復沖齒10用連接齒座導桿結構29將沖擊導向桿30等從導向箱體7內拉出，沖擊導向桿30上的導桿密封套135等隨沖擊導向桿30被卸掉。

所述的沖擊導向件4前端也可以設有兩個以上往復齒座插齒段147組成多插齒座往復沖擊器等，多插齒座往復沖擊器包括上下插齒座往復沖擊器或左右插齒座往復沖擊器或上下左插齒座往復沖擊器或上下右插齒座往復沖擊器或上下左右插齒座往復沖擊器等，沖擊導向件4包括上往復齒座連動段148、上往復齒座導向段150、上往復齒座密封段146和上往復齒座插齒段147等，上往復齒座導向段150、上往復齒座密封段146和上往復齒座插齒段147組成上導向桿78等，沖擊導向件4包括下往復齒座連動段、下往復齒座導向段153、下往復齒座密封段151和下往復齒座插齒段152等，下往復齒座導向段153、下往復齒座密封段151和下往復齒座插齒段152組成下導向桿85等，上往復齒座連動段148與下往復齒座連動段等組成往復齒座導向段連接件149，往復齒座導向段連接件149將上導向桿78與下導向桿85固定連接或往復齒座導向段連接件149與上導向桿78、下導向桿85為一體式等。

其它同實施例1。

實施例11

圖33是實施例11中所述的卸沖擊件器往復沖擊采掘機，主沖齒31前部設置齒帽155等，齒帽155與主沖齒31分體連接，齒帽155為錐體式結構等，齒帽155設有齒帽插孔163等，主沖齒31前部設有齒帽固定插柱164等，齒帽插孔163設置在齒帽固定插柱164上等，齒帽155上設有卸齒帽結構158等，卸齒帽結構158包括卸齒帽凸臺結構，卸齒帽結構158也可以為卸齒帽凹槽結構或卸齒帽孔結構或卸齒帽側齒結構或卸齒帽銷結構或卸齒帽螺桿結構等，卸齒帽結構158包括齒帽受頂端面165等，導向箱體7包括導向箱體受頂面162等，卸沖擊件器13包括卸齒帽器159等，卸齒帽器159包括頂齒帽件等，卸齒帽件設有頂齒帽凸臺件157，卸齒帽件也可以設有頂齒帽凹槽件或設有頂齒帽孔件或設有頂齒帽側齒件或設有頂卸齒帽銷件或設有頂卸齒帽螺桿件等，頂齒帽件上設有頂齒帽端面等，相對應地卸齒帽器159另一端設有頂導向箱體面161等，頂導向箱體面161與導向箱體7結合且頂齒帽端面至齒帽受頂端面165的距離小于往復沖擊行程，或卸齒帽器159卡在卸齒帽凸臺156上或卸齒帽器159卡在卸齒帽凹槽上或卸齒帽器159卡在卸齒帽孔上或卸齒帽器159卡在卸齒帽側齒上或卸齒器卡在卸齒帽銷上或卸齒帽器159卡在卸齒帽155螺桿上且卸齒帽器159朝向導向箱體7端設有頂導向箱體面161，頂導向箱體面161到導向箱體受頂面162的距離小于往復沖擊行程。

所述的齒帽155與主沖齒31也可以為一體式結構。

所述的齒帽155也可以為鋸齒式或多齒式等。

所述的齒帽155也可以設有齒帽插柱等，相對應的主沖齒31前部設有齒帽固定插孔等，齒帽插柱設置在齒帽固定插孔上。

其它同實施例1。

實施例12

圖34和圖35是實施例12中所述的卸沖擊件器往復沖擊采掘機，主齒體32上設有主齒體沖齒架168等，主齒體沖齒架168與主齒體32為一體式結構，當主齒體沖齒架168與主齒體32等分體連接時，主齒體沖齒架168與主齒體32為錐面連接70或為圓柱面連接或為多面連接等，主齒體沖齒架168與主齒體32錐面止退或設置主齒體沖齒架止退件169阻止主齒體沖齒架168從主齒體32上脫落，主齒體32包括主齒體護伸縮密封件套170等，主齒體沖齒架168靠近主齒體護伸縮密封件套170和/或靠近箱板護伸縮密封件套87一側設有導料面166等，導料面166將堆積在主齒體沖齒架168與主齒體護伸縮密封件套170或堆積在主齒體沖齒架168與箱板護伸縮密封件套87之間的物料導出，卸沖擊件器13包括卸主齒體沖擊架器167等。

所述的主齒體沖齒架168與主齒體32也可以為分體連接結構。

其它同實施例1。

實施例13

圖36和37是實施例13中所述的卸沖擊件器往復沖擊采掘機，主齒體32包括主齒支座172等，主齒支座172支撐側齒圈180或支撐沖齒架171等，主齒支座172與沖齒架171為錐面連接70或為圓柱面連接或為多面連接等，或主齒支座172與側齒圈180為錐面連接70或為圓柱面連接或為多面連接等，卸沖擊件器13包括卸主齒支座器175等，主齒支座172包括卸主齒支座凸臺198或包括卸主齒支座凹槽194或包括卸主齒支座孔或包括卸主齒支座后端面等，相對應地卸主齒支座器175設有與卸主齒支座凸臺198相配合的頂主齒支座凸臺198件或設有與卸主齒支座凹槽194相配合的頂主齒支座凹槽194件或設有與卸主齒支座孔相配合的頂主齒支座孔件或設有與卸主齒支座后端面相配合的頂主齒支座端面等，頂主齒支座件包括頂導向箱體端面176等，頂導向箱體端面176至導向箱體受頂端面179的距離小于往復沖擊行程，頂主齒支座端面至卸主齒支座后端面的距離小于往復沖擊行程，或側齒圈180上設有側齒圈卸主齒支座孔槽178且在主齒支座上設置與側齒圈卸主齒支座孔槽178相通連的卸主齒支座孔槽177等，主齒支座或卸主齒支座器175包括卸主齒支座銷174等，將卸主齒支座銷174穿在側齒圈卸主齒支座孔槽178及卸主齒支座孔槽177內，往復沖擊驅動器8向后的力將主齒支座與側齒圈180等同時卸掉，或沖齒架171上設有沖齒架卸主齒支座孔槽173且在主齒支座上設置與沖齒架卸主齒支座孔槽173相通連的卸主齒支座孔槽177等，沖齒架171或卸主齒支座器175包括卸主齒支座銷174等，將卸主齒支座銷174穿在沖齒架卸主齒支座孔槽173及卸主齒支座孔槽177內，往復沖擊驅動器8向后的力將主齒支座與沖齒架171等同時卸掉，減少拆卸沖齒架171后再拆卸主齒支座的拆卸工序。

其它同實施例1。

實施例14

圖38是實施例14中所述的卸沖擊件器往復沖擊采掘機，主齒體沖齒架168上設置插側齒盲孔或穿側齒通孔72等，或梁套沖齒架上設置插側齒盲孔或穿側齒通孔等，側往復齒28與沖齒架171錐面止退或側往復齒28與沖齒架171螺紋止退或側往復齒28與沖齒架171上設置側齒止退件73止退等，側齒柄83等設置于穿側齒通孔72，卸沖擊件器13包括卸側齒器等，卸側齒器包括卸穿盲孔齒器和/或卸穿通孔齒器183等，側齒柄83包括側齒柄受頂端181等，卸穿通孔齒器183包括頂穿通孔齒端面182和頂導向箱體端面176等，導向箱體7包括卸穿通孔齒箱體受頂端184等，頂導向箱體端面176貼靠在導向箱體7上且頂穿通孔齒端面182到側齒柄受頂端181的距離小于往復沖擊行程或頂穿通孔齒端面182貼合在側齒柄受頂端181且頂導向箱體端面176至卸穿通孔齒箱體受頂端184的距離小于往復沖擊行程等，卸穿通孔齒器183用往復沖擊驅動器向后的力將側齒柄83從穿側齒通孔72內頂出。

其它同實施例1。

實施例15

圖39是實施例15中所述的卸沖擊件器往復沖擊采掘機，主齒體沖齒架168和/或梁套沖齒架80上設置一個以上的側往復齒28等，側往復齒28與側往復齒28之間設有間隙等，與主往復齒27、側往復齒28后部相對的導向箱體7上設有噴水嘴185或設有噴水孔等，噴水嘴185或噴水孔相對于側往復齒28之間的間隙設置，水流通過側往復齒28或側往復齒28與主往復齒27之間的間隙噴至側往復齒28和/或主往復齒27等，側往復齒28之間的間隙設置有利于被采落物料的排出，卸沖擊件器設置頂導向箱體端面時，將頂導向箱體端面避開噴水嘴和/或避開噴水孔。

其它同實施例1。

實施例16

圖40至圖41是實施例16中所述的卸沖擊件器往復沖擊采掘機，固定側齒圈62包括后部內銷孔圈側往復齒190和前部內銷孔圈側往復齒193等，后部內銷孔圈側往復齒190等設置在銷柱式主齒體60的后部，前部內銷孔圈側往復齒193等設置在銷柱式主齒體60的前部，后部內銷孔圈側往復齒190包括后部內銷孔圈側齒頭196和后部內銷孔圈側齒柄197等，前部內銷孔圈側往復齒193包括前部內銷孔圈側齒頭199和前部內銷孔圈側齒柄200等，后部內銷孔圈側齒柄197與前部內銷孔圈側齒柄200前后錯位設置或前后直線間隔設置或前后直線設置等，當后部內銷孔圈側齒柄197與前部內銷孔圈側齒柄200等直線設置時，后部內銷孔圈側齒柄197與前部內銷孔圈側齒柄200形成側齒頭排齒或形成側齒頭鋸齒排等，側齒頭鋸齒排往復沖擊鋸割物料，后部內銷孔圈側齒頭196和后部內銷孔圈側齒柄197分體連接或為一體式，卸沖擊件器13包括卸側齒頭鋸齒排器186等，前部內銷孔圈側往復齒193靠近待采掘物料端設置，前部內銷孔圈側往復齒193上設有卸前內銷孔圈凸臺或卸前內銷孔圈凹槽188或卸前內銷孔圈孔或卸前內銷孔圈側齒或卸前內銷孔圈銷或卸前內銷孔圈螺桿等，卸側齒頭鋸齒排器186設有與卸前內銷孔圈凸臺相配合的頂前內銷孔圈凸臺件或設有與卸前內銷孔圈凹槽相配合的頂前內銷孔圈凹槽件187或設有與卸前內銷孔圈孔相配合的頂前內銷孔圈孔件或設有與卸前內銷孔圈側齒相配合的頂前內銷孔圈側齒件或設有與卸前內銷孔圈銷相配合的頂前內銷孔圈銷件或設有與卸前內銷孔圈螺桿相配合的頂前內銷孔圈螺桿件等，卸沖擊件器包括卸銷柱式主齒體器等，銷柱式主齒體上設有卸銷柱式主齒體結構等，卸銷柱式主齒體結構包括卸銷柱式主齒體槽孔或卸銷柱式主齒體凸臺或卸銷柱式主齒體螺紋或卸銷柱式主齒體錐面或卸銷柱式主齒體后端面或卸銷柱式主齒體銷柱或卸銷柱式主齒體卡板等。

其它同實施例1。

實施例17

圖42是實施例17中所述的卸沖擊件器往復沖擊采掘機，所述的后部內銷孔圈側往復齒190、前部內銷孔圈側往復齒193與銷柱式主齒體60錐面等扣接，后部內銷孔圈側往復齒190與前部內銷孔圈側往復齒193之間設有內銷孔圈側往復齒間隙202等，當前部內銷孔圈側往復齒193等沿銷柱式主齒體60向導向箱體7方向竄動時，前部內銷孔圈側往復齒193等占用內銷孔圈側往復齒間隙202，內銷孔圈側往復齒間隙202使前部內銷孔圈側往復齒193與后部內銷孔圈側往復齒190不相互頂推，增加前部內銷孔圈側往復齒193及后部內銷孔圈側往復齒190扣合銷柱式主齒體60的強度，卸沖擊件器13包括卸內銷孔圈齒器201等，卸內銷孔圈齒器201設有與內銷孔圈側往復齒間隙202配合的卸內銷孔圈器等，利用內銷孔圈側往復齒間隙202將前部內銷孔圈側往復齒193卸掉。

其它同實施例1。

實施例18

圖43是實施例18中所述的卸沖擊件器往復沖擊采掘機，所述的銷柱式主齒體60的前端或往復沖齒座9前端設有主齒體頂齒203等，主齒體頂齒齒頭后端大于銷柱式主齒體頂端端面，主齒體頂齒齒頭203后端大于往復沖齒座9頂端端面，主齒體頂齒203齒頭后端頂在主齒體頂齒203齒頭后部的內銷孔圈側往復齒195的端部，銷柱式主齒體60與主齒體頂齒203錐面止退或銷柱式主齒體60與主齒體頂齒203螺紋止退或銷柱式主齒體60與主齒體頂齒203用止退件204止退等，主齒體頂齒203阻止主齒體頂齒203后部的內銷孔圈側往復齒195從銷柱式主齒體60上脫落，當拆卸主齒體頂齒等時將卸沖擊件器13頂在主齒體頂齒203后端的大于銷柱式主齒體60頂端端面或頂在主齒體頂齒后端的大于往復沖齒座9頂端端面，使主齒體頂齒等被卸掉。

其它同實施例1。

實施例19

圖44和圖45是實施例19中所述的卸沖擊件器往復沖擊采掘機，所述的主齒體32包括柱形套主齒體207或包括柱形錐主齒體或包括側齒臂主齒體206或包括梁架式主齒體205等，當使用柱形套主齒體207時即將主齒體32設置為柱形主齒體209等，柱形主齒體209的后端設置主往復齒插孔件36，使主往復齒插孔件36等套合在導桿齒座44上，將側齒座34等設置在柱形主齒體209上，或當使用柱形錐主齒體時即將柱形錐主齒體后端的主往復齒27插柱插入導桿齒座44等，將側齒座34設置在柱形錐主齒體上，或當使用側齒臂主齒體206時即將主齒體32設置為柱形主齒體209等，在柱形主齒體209上設置支撐側往復齒28的側齒臂等，使側齒座34等設置在側齒臂上，在柱形主齒體209上設置一個以上的側齒臂等，各側齒臂之間設有間隙，使側齒臂與柱形主齒體209形成沖齒架171等，或當使用梁架式主齒體205時即將主齒體32設置為柱形主齒體209等，柱形主齒體209包括上主齒體69和下主齒體82等，上主齒體69與下主齒體82之間設置主齒體連接梁81等，主齒體連接梁81將上主齒體69和下主齒體82固定連接或主齒體連接梁81與上主齒體69和下主齒體82為一體式，將側齒座34等設置在梁架式主齒體205上，當滿足柱形套主齒體207或柱形錐主齒體或側齒臂主齒體206或側齒座34或梁架式主齒體205抗沖擊強度的同時減小柱形套主齒體207或減少柱形錐主齒體或減少側齒臂主齒體206或減少側齒座34或減少梁架式主齒體205朝向導向箱體7的截面，減小柱形套主齒體207或柱形錐主齒體或側齒臂主齒體206或側齒座34或梁架式主齒體205等朝向導向箱體7的截面對所采落物料的阻擋，增大導向箱體上所設置的噴水嘴向主往復齒和/或側往復齒等的噴水空間，增大設置卸沖擊件器空間。

其它同實施例1。

實施例20

圖45是實施例20中所述的卸沖擊件器往復沖擊采掘機，主沖齒錐柄和/或側齒錐柄包括保后期錐緊行程段208等，主齒體32包括主沖齒錐孔座等，在主沖齒錐柄與主沖齒錐孔座錐緊頂部端面上部的主沖齒錐柄上設置保后期錐緊行程段208等，保后期錐緊行程段208的錐度等于主沖齒錐柄錐度或小于主沖齒錐柄錐度等，主沖齒錐孔座與主沖齒31之間留有保后期錐緊行程段208向主沖齒錐孔座移動時，主沖齒錐孔座不支托主沖齒31的空間，在高強度往復沖擊反作用力使主沖齒錐柄向主沖齒錐孔座內繼續位移時保后期錐緊行程段208向主沖齒31錐孔座內移動，確保主沖齒錐柄與主沖齒錐孔座等持續錐緊。

其它同實施例1。

實施例21

圖46至圖48是實施例21中所述的卸沖擊件器往復沖擊采掘機，所述的沖擊導向件4包括往復齒座導向段221等，往復齒座導向段221與沖擊導向件4等分體連接或為一體式，往復齒座導向段221上設有硬質耐沖擊件220等，硬質耐沖擊件220包括硬質耐沖擊塊222或硬質耐沖擊套216等，硬質耐沖擊件220與往復齒座導向段221分體連接或為一體式，當硬質耐沖擊件220與往復齒座導向段221分體連接時，硬質耐沖擊套216套合在往復齒座導向段221上，硬質耐沖擊套216與往復齒座導向段221上設有硬質耐沖擊套止轉結構223等，硬質耐沖擊套止轉結構223與硬質耐沖擊套216等分體連接或為一體式，硬質耐沖擊套216包括卸硬質耐沖擊套結構等，卸硬質耐沖擊套結構包括卸硬質耐沖擊套頂絲孔225或包括卸硬質耐沖擊套槽或包括卸硬質耐沖擊套凸臺224或卸硬質耐沖擊套孔或卸硬質耐沖擊套錐面或卸硬質耐沖擊套螺紋等。

所述的沖擊導向件4包括裝硬質耐沖擊套段210和硬質耐沖擊套216等，硬質耐沖擊套216套合在裝硬質耐沖擊套段210上，裝硬質耐沖擊套段210與沖擊導向桿30等為一體式或為分體固定連接，往復沖擊器1包括往復沖齒10和往復沖齒座9等，往復沖齒座9設置在沖擊導向桿30的前端，通過卸往復沖齒座9將沖擊導向桿30從導向箱體7內拉出，使設置在硬質耐沖擊套段上的硬質耐沖擊套216等被從導向箱體7內拉出，或通過卸沖擊導向桿30使設置在硬質耐沖擊套段上的硬質耐沖擊套216被從導向箱體7內拉出，或硬質耐沖擊套設有卸硬質耐沖擊套結構等，卸硬質耐沖擊套結構包括卸硬質耐沖擊套孔或卸硬質耐沖擊套槽或卸硬質耐沖擊套臺或卸硬質耐沖擊套螺紋或卸硬質耐沖擊套螺紋孔等，卸沖擊件器13包括卸耐沖擊套器212等，卸耐沖擊套器212包括卡爪卸耐沖擊套器或螺桿螺紋卸耐沖擊套器或吸盤卸耐沖擊套器等，當使用螺桿螺紋卸耐沖擊套器212時，在硬質耐沖擊套216上設有卸耐沖擊套螺紋孔214等，螺桿螺紋卸耐沖擊套器212包括卸耐沖擊套螺桿213和擋螺桿板211等，擋螺桿板211設有穿卸耐沖擊套螺桿孔219等，穿卸耐沖擊套螺桿孔219與卸耐沖擊套螺紋孔214對應設置，當需拆卸硬質耐沖擊套216時，擋螺桿板211上設有卸耐沖擊套頂導向箱體端面176等，導向箱體7設有卸耐沖擊套箱體受頂端面等，使卸耐沖擊套頂導向箱體端面176至卸耐沖擊套箱體受頂端面的距離小于往復沖擊行程，將卸耐沖擊套螺桿213穿過穿卸耐沖擊套螺桿孔219旋入卸耐沖擊套螺紋孔214，使卸耐沖擊套螺桿213一端扣合在擋螺桿板211上另一端通過卸耐沖擊套螺紋孔214拉緊硬質耐沖擊套216，裝硬質耐沖擊套段210往復伸縮擋螺桿板211阻止卸耐沖擊套螺桿213向導向箱體7內方向運動，卸耐沖擊套螺桿213等阻止硬質耐沖擊套216縮回，往復沖擊強大的拉力使硬質耐沖擊套216與裝硬質耐沖擊套段210分離，與實現快速拆卸更換硬質耐沖擊套216。

其它同實施例1。

實施例22

圖49是實施例22中所述的卸沖擊件器往復沖擊采掘機，所述的裝上下芯桿件229包括上前裝芯桿錐孔228、上后裝芯桿錐孔230、下前裝芯桿錐孔、下后裝芯桿錐孔和鉸接連桿孔231等，鉸接連桿孔231的上部設置上前裝芯桿錐孔228、上后裝芯桿錐孔230等，鉸接連桿孔231的下部設置下前裝芯桿錐孔、下后裝芯桿錐孔等，上前裝芯桿錐孔228與上后裝芯桿錐孔230的小直徑端向內靠近設置，上前裝芯桿錐孔228與上后裝芯桿錐孔230的大直徑端分別向外設置，上前裝芯桿錐孔228、上后裝芯桿錐孔230兩孔相連通或兩孔為盲孔等，裝硬質耐沖擊套段210包括上前芯桿錐柱227、上后芯桿錐柱、下前芯桿錐柱和下后芯桿錐柱等，當上前裝芯桿錐孔228、上后裝芯桿錐孔230兩孔相連通時，裝硬質耐沖擊套段210包括通孔上前芯桿錐柱227、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱等，通孔上前芯桿錐柱227、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱與裝上下芯桿件229等通過錐面扣接，扣接后將通孔上前芯桿錐柱227、通孔上后芯桿錐柱、通孔下前芯桿錐柱和通孔下后芯桿錐柱與裝上下芯桿件229等通過錐面錐緊，或沖擊導向件4包括緊固導向件長螺桿和緊固導向件螺母等，用緊固導向件長螺桿和緊固導向件螺母等將通孔上前芯桿錐柱227、通孔上后芯桿錐柱與裝上下芯桿件229等緊固連接，用緊固導向件長螺桿和緊固導向件螺母等將通孔下前芯桿錐柱、通孔下后芯桿錐柱與裝上下芯桿件229等緊固連接，緊固導向件長螺桿的一端為T形頭另一端設有螺紋或緊固導向件長螺桿兩均設置螺紋等，將螺紋頭端穿過通孔上前芯桿錐柱227、通孔上后芯桿錐柱等,用緊固導向件螺母將通孔上前芯桿錐柱227、通孔上后芯桿錐柱等緊固，將螺紋頭端穿過通孔下前芯桿錐柱、通孔下后芯桿錐柱等,用緊固導向件螺母將通孔下前芯桿錐柱、通孔下后芯桿錐柱等緊固，或當上前裝芯桿錐孔228、上后裝芯桿錐孔230等為盲孔時，上前芯桿錐柱227設置在上前裝芯桿錐孔228內、上后芯桿錐柱設置在上后裝芯桿錐孔230內等，下前芯桿錐柱等設置在下前裝芯桿錐孔內，下后芯桿錐柱等設置在下后裝芯桿錐孔內，通過往復沖擊越錐越緊阻止上前芯桿錐柱227從上前裝芯桿錐孔228內脫落，卸沖擊件器13包括卸上前芯桿錐柱器226或包括卸上后芯桿錐柱器等，卸上前芯桿錐柱器226利用往復沖擊動力將上下硬質套沖擊導向架快速卸下或卸上后芯桿錐柱器利用往復沖擊動力將上下硬質套沖擊導向架快速卸下。

其它同實施例1。

實施例23

圖50至圖52是實施例23中所述的卸沖擊件器往復沖擊采掘機，所述的裝硬質耐沖擊套段210上設有擋硬質耐沖擊套臺232等，擋硬質耐沖擊套臺232包括擋硬質耐沖擊套平臺或擋硬質耐沖擊套凹臺或擋硬質耐沖擊套凸臺233或擋硬質耐沖擊套單邊止轉臺或擋硬質耐沖擊套多邊止轉臺或擋硬質耐沖擊套錐臺或擋硬質耐沖擊套斜面臺等，硬質耐沖擊套216等套合在裝硬質耐沖擊套段210上且扣合于擋硬質耐沖擊套平臺或扣合于擋硬質耐沖擊套凹臺或扣合于擋硬質耐沖擊套凸臺233或扣合于擋硬質耐沖擊套單邊止轉臺或扣合于擋硬質耐沖擊套多邊止轉臺上或扣合于擋硬質耐沖擊套錐臺上或扣合于擋硬質耐沖擊套斜面臺等，當硬質耐沖擊套216扣合在擋硬質耐沖擊套凹臺上時硬質耐沖擊套216與擋硬質耐沖擊套凹臺相扣合止轉，或當硬質耐沖擊套216扣合在擋硬質耐沖擊套凸臺233上時硬質耐沖擊套216設有與擋硬質耐沖擊套凸臺233相扣合的硬質耐沖擊套止轉凹臺等，硬質耐沖擊套止轉凹臺與擋硬質耐沖擊套凸臺233扣合阻止上下硬質套沖擊導向架等旋轉，或當硬質耐沖擊套216扣合在擋硬質耐沖擊套單邊止轉臺上時硬質耐沖擊套216設有與擋硬質耐沖擊套單邊止轉臺相扣合的硬質耐沖擊套單邊止轉臺等，硬質耐沖擊套單邊止轉臺與擋硬質耐沖擊套單邊止轉臺等扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套216扣合在擋硬質耐沖擊套多邊止轉臺上時硬質耐沖擊套216設有與擋硬質耐沖擊套多邊止轉臺相扣合的硬質耐沖擊套多邊止轉臺等，硬質耐沖擊套多邊止轉臺與擋硬質耐沖擊套多邊止轉臺等扣合阻止上下硬質套沖擊導向架旋轉，或當硬質耐沖擊套216扣合在擋硬質耐沖擊套錐臺上時硬質耐沖擊套216設有與擋硬質耐沖擊套錐臺相扣合的硬質耐沖擊套錐孔，擋硬質耐沖擊套錐臺與硬質耐沖擊套錐孔等扣合對上下硬質套沖擊導向架導向或阻止沖擊導向桿30旋轉，或當硬質耐沖擊套216扣合在擋硬質耐沖擊套斜面臺上時硬質耐沖擊套216設有與擋硬質耐沖擊套斜面臺相扣合的硬質耐沖擊套斜面等，擋硬質耐沖擊套斜面臺與硬質耐沖擊套斜面等扣合對上下硬質套沖擊導向架導向，或硬質耐沖擊套216與裝硬質耐沖擊套段210設置橢圓面止轉，或硬質耐沖擊套216與裝硬質耐沖擊套段210設置螺紋止退止轉，或硬質耐沖擊套216與裝硬質耐沖擊套段210設置粘結止退止轉等，導桿密封段包括導桿穿密封套段235和導桿密封耐磨套236等，導桿穿密封套段235與導桿密封耐磨套236等分體連接或為一體式，先將硬質耐沖擊套216穿接在裝硬質耐沖擊套段210上，后將導桿密封耐磨套236固定在導桿穿密封套段235上，導桿穿密封套段235和導桿密封耐磨套236等通過錐面固定連接或導桿穿密封套段235與導桿密封耐磨套236等通過螺紋固定連接或導桿穿密封套段235與導桿密封耐磨套236通過過盈配合連接或導桿穿密封套段235與導桿密封耐磨套236等通過密封套止退件固定連接，硬質耐沖擊套止轉件234與硬質耐沖擊套216等分體連接或為一體式，密封套止退件與導桿密封耐磨套236等分體連接或為一體式，硬質耐沖擊套216與導桿密封耐磨套236等分體設置或為一體式結構，導桿密封耐磨套236與硬質耐沖擊套216間隔設置或導桿密封耐磨套236與硬質耐沖擊套216靠近設置阻止硬質耐沖擊套216沿沖擊導向桿30竄動。

其它同實施例1。

實施例24

圖53至圖56是實施例24中所述的卸沖擊件器往復沖擊采掘機，連接齒座導桿結構29包括錐面連接結構或圓柱面連接結構或多面柱連接結構或螺紋連接結構或多棱柱孔連接結構或橢圓柱孔連接結構或外圓內棱連接結構或內圓外棱連接結構或錐形圓柱連接結構或銷連接結構244或鍵連接結構或扣槽連接結構或扣箍連接結構或螺桿連接結構等，往復沖齒座9與沖擊導向桿30等通過螺紋連接時，沖擊導向桿30設有沖擊桿端部外側螺紋239等，相對應的往復沖齒座9設有沖齒座連接套螺紋238等，使沖擊桿端部外側螺紋239旋入沖齒座連接套螺紋238內將往復沖齒座9與沖擊導向桿30固定連接，或沖擊導向桿30設有沖擊桿端部螺紋孔243等，相對應的往復沖齒座9設有沖齒座拉緊螺桿孔242等，往復沖齒座9還包括沖齒座拉緊螺桿241等，使沖齒座拉緊螺桿241穿過沖齒座拉緊螺桿孔242旋入沖擊桿端部螺紋孔243將往復沖齒座9與沖擊導向桿30等固定連接，或沖擊導向桿30設有沖擊桿頂側部螺紋孔247等，相對應的往復沖齒座9設有與沖擊桿頂側部螺紋孔247配合的沖齒座止退螺桿孔246等，往復沖齒座9還包括沖齒座止退螺桿245等，使沖齒座止退螺桿245穿入沖齒座止退螺桿孔246旋入沖擊桿頂側部螺紋孔247將往復沖齒座9與沖擊導向桿30等固定連接，卸沖擊件器13通過卸往復沖齒座9用連接齒座導桿結構29將沖擊導向桿30等從導向箱體7內拉出，當沖擊導向桿30上設有導向耐磨套240等時，沖擊導向桿30將導向耐磨套240從導向箱體7內拉出，沖擊導向桿30與導向耐磨套240等分體連接或為一體式，或當沖擊導向桿30上設有硬質耐沖擊套216等時，沖擊導向桿30將硬質耐沖擊套216等從導向箱體7內拉出，沖擊導向桿30與硬質耐沖擊套216等分體連接或為一體式。

其它同實施例1。

實施例25

圖57至圖58是實施例25中所述的卸沖擊件器往復沖擊采掘機，主齒座包括插柱防脫螺栓248等，主齒座設有插孔件止退擋板250等，插孔件止退擋板250上設置插孔件螺桿孔251等，沖擊導向桿30頂端面設有插柱止退螺紋孔252等，插柱防脫螺栓248穿過插孔件螺桿孔251旋入插柱止退螺紋孔252，阻止主往復齒27從沖擊導向桿30上脫落，插孔件螺桿孔251在插孔件止退擋板250上同心設置或偏心設置等，當插孔件螺桿孔251在插孔件止退擋板250上偏心設置時，插柱防脫螺栓248與插孔件螺桿孔251配合阻止主齒體32等相對于沖擊導向桿30旋轉，卸沖擊件器13包括頂主齒座端面249和頂導向箱體端面176等，導向箱體7包括卸主齒座箱體受頂端等，主齒座包括主齒座受頂端面等，頂導向箱體端面176與卸主齒座箱體受頂端等貼合且使頂主齒座端面249與主齒座受頂端面的距離小于往復沖擊行程，往復沖擊驅動器的往復動力將主齒座等頂落，插柱防脫螺栓248將沖擊導向桿30等從導向箱體7內拉出。

其它同實施例1。

實施例26

圖1、圖13、圖17、圖38、圖58、圖59、圖60、圖61和圖62是實施例26中所述的卸沖擊件器往復沖擊采掘機，往復沖擊器1包括主往復齒27和側往復齒28等，主往復齒27上設有側往復齒28等，主往復齒27包括主往復齒底座35等，主往復齒底座35上設有主往復齒插孔件36或設有主往復齒27插柱等,沖擊導向件4包括導桿齒座44等，導桿齒座44的端部設有導桿插柱37或設有導桿插孔座等，主往復齒插孔件36設置在導桿插柱37上或主往復齒27插柱設置在導桿插孔座上等，主往復齒插孔件36和導桿插柱37通過錐面連接70固定或用主齒止退件連接主往復齒插孔件36和導桿插柱37等，主往復齒27上設有主沖齒31和主齒體32等，主沖齒31與主齒體32分體連接或為一體式，在主沖齒31上設有側往復齒28或在主齒體32上設有側往復齒28或在導桿齒座44上設有側往復齒28或在主沖齒31和主齒體32上設有側往復齒28或在主沖齒31、主齒體32和導桿齒座44上設有側往復齒28或主齒體32和導桿齒座44上設有側往復齒28或主沖齒31和導桿齒座44上設有側往復齒28等，主齒體32包括主齒體座或主齒體沖齒架168或梁套沖齒架80等，主齒體座上設置側往復齒28或主齒體沖齒架168設置側往復齒28或梁套沖齒架80上設置側往復齒28等，側往復齒28包括側齒頭33和側齒座34等，側齒頭33和側齒座34分體連接或為一體式，當側齒頭33和側齒座34分體連接時，側齒頭33包括側齒柄83等，側齒柄83與側齒座34錐面止退或側齒柄83與側齒座34螺紋止退或側齒柄83與側齒座34上設置側齒止退件73止退，側齒座34上設置插側齒盲孔或穿側齒通孔72等，側齒柄83設置于穿側齒通孔72，卸沖擊件器13包括卸側齒器等，卸側齒器包括卸穿盲孔齒器和/或卸穿通孔齒器183等，側齒柄83包括側齒柄受頂端181等，卸穿通孔齒器183包括頂穿通孔齒端面182和卸穿通孔齒頂箱體端面253等，導向箱體7包括卸穿通孔齒箱體受頂端184等，卸穿通孔齒頂箱體端面253貼靠在導向箱體7上且頂穿通孔齒端面182到側齒柄受頂端181的距離小于往復沖擊行程或頂穿通孔齒端面182貼合在側齒柄受頂端181且卸穿通孔齒頂箱體端面253至卸穿通孔齒箱體受頂端184的距離小于往復沖擊行程，卸側齒器用往復沖擊驅動器8向后的力將側齒柄83從穿側齒通孔72內頂出。

側往復齒包括錐柱側往復齒或斜面?zhèn)韧鶑妄X或側齒排齒261或內銷孔圈側往復齒或鋸齒排側往復齒255或頂齒鋸齒排側往復齒257，鋸齒排側往復齒255包括鋸齒排齒柄256和鋸齒排齒254，鋸齒排齒254設置在鋸齒排齒柄256上部或側部或側上部或側下部，鋸齒排齒254在往復沖擊時對側部物料鋸割，或頂齒鋸齒排側往復齒257包括頂齒鋸齒柄260和頂齒鋸齒排齒258，頂齒鋸齒排齒258包括側齒頂齒259和側齒排齒261，側齒頂齒259設置在頂齒鋸齒柄260的上端，側齒排齒261設置在頂齒鋸齒柄260的側部，側齒頂齒259與側齒排齒261配合沖擊前部物料的同時對側部物料鋸割落料，卸沖擊件器通過頂頂齒鋸齒柄260或通過頂側齒排齒261或通過卡推側齒頂齒259利用往復沖擊驅動器的動力將頂齒鋸齒排側往復齒257卸掉。

其它同實施例1。
