本實用新型涉及一種管體螺紋接頭，尤其涉及一種石油鋼管螺紋接頭。

背景技術：

從地下用機械的方式開采石油時，石油鋼管是采油機械不可缺少的、用量最多的一部分，基于地質情況的復雜性和環境溫度的熱應力等各方因素，對于石油鋼管的連接完整性和可靠性提出了比較高的要求。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種石油鋼管螺紋接頭，以解決現有技術中的不足。

為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

一種石油鋼管螺紋接頭，其中：

包括公扣管和母扣管，所述母扣管套接于所述公扣管的外側，所述公扣管的管端經錐度后形成第一錐度頭，所述第一錐度頭的外表面設有外螺紋，所述母扣管具有螺紋段，所述螺紋段設有內螺紋，所述外螺紋和所述內螺紋均為凸陷螺牙紋；

所述母扣管的螺紋段的壁厚小于所述母扣管的非螺紋段的壁厚，在所述母扣管的螺紋段與非螺紋段的交界處設有角形凹陷結構，所述角形凹陷結構包括第一角邊和第二角邊，所述第一角邊和所述第二角邊之間的夾角為90°；

所述母扣管的螺紋段的管端經錐度后形成第二錐度頭，所述第一錐度頭和所述第二錐度頭的錐度相同且所述外螺紋和所述內螺紋相配吻合。

上述石油鋼管螺紋接頭，其中，所述第一錐度頭和所述第二錐度頭的錐度均為1：16。

上述石油鋼管螺紋接頭，其中，所述第一角邊與水平線之間夾角為20°，所述第二角邊與水平線之間夾角為70°。

已有技術相比，本實用新型的有益效果在于：

抗彎曲性和抗壓縮能力較強，性能可靠。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1示出了本實用新型石油鋼管螺紋接頭的公扣管的結構示意圖；

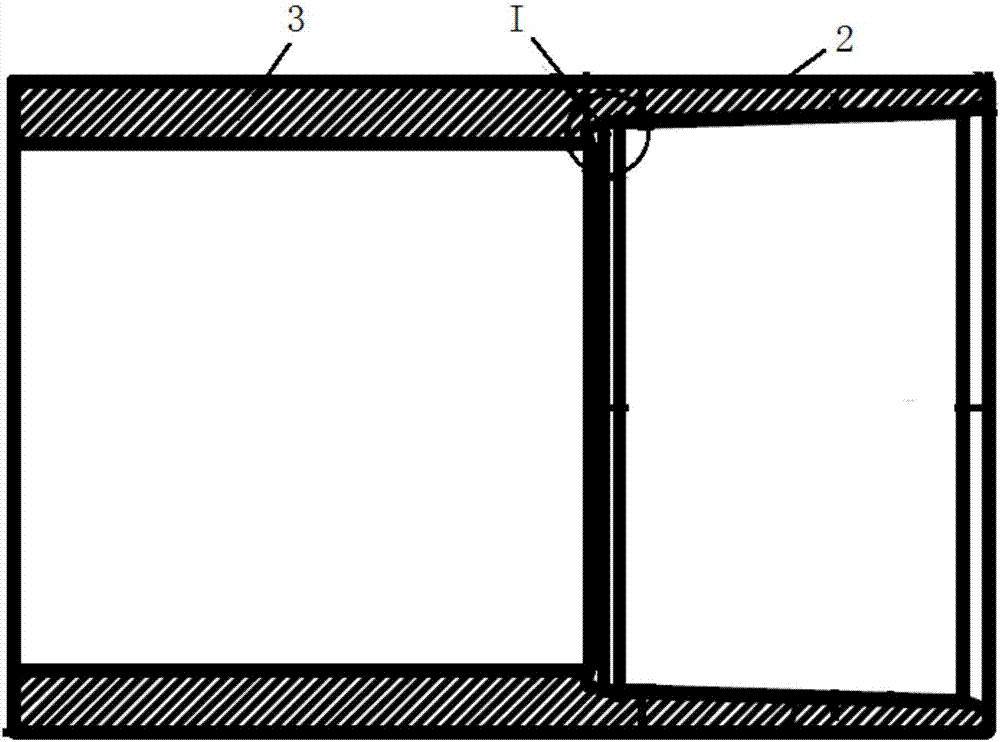

圖2示出了本實用新型石油鋼管螺紋接頭的母扣管的結構示意圖；

圖3示出了圖2中I區域的局部放大圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

參考圖1、圖2、圖3所示，本實用新型石油鋼管螺紋接頭包括公扣管和母扣管，母扣管套接于公扣管的外側，公扣管的管端經錐度后形成第一錐度頭1，第一錐度頭1的外表面設有外螺紋，母扣管具有螺紋段2，螺紋段2設有內螺紋，外螺紋和內螺紋均為凸陷螺牙紋。母扣管的螺紋段2的壁厚小于母扣管的非螺紋段3的壁厚，在母扣管的螺紋段2與非螺紋段3的交界處設有角形凹陷結構4，角形凹陷結構4包括第一角邊41和第二角邊42，第一角邊41和第二角邊42之間的夾角為90°。母扣管的螺紋段2的管端經錐度后形成第二錐度頭，第一錐度頭1和第二錐度頭的錐度相同且外螺紋和內螺紋相配吻合。

本技術方案中，第一錐度頭1和第二錐度頭的錐度均為1：16，第一角邊41與水平線之間夾角為20°，第二角邊42與水平線之間夾角為70°。

從上述實施例可以看出，本實用新型的優勢在于：

抗彎曲性和抗壓縮能力較強，性能可靠。

以上對本實用新型的具體實施例進行了詳細描述，但本實用新型并不限制于以上描述的具體實施例，其只是作為范例。對于本領域技術人員而言，任何等同修改和替代也都在本實用新型的范疇之中。因此，在不脫離本實用新型的精神和范圍下所作出的均等變換和修改，都應涵蓋在本實用新型的范圍內。
