本申請涉及石油開采，尤其涉及一種無桿泵井纖維防蠟清蠟裝置。

背景技術：

1、油井采油生產主要靠機械工藝將油層內的原油抽汲至地面，所采用的抽油工藝主要有抽油機有桿泵、螺桿泵及沉沒式電動潛油泵(下稱電潛泵)，水力泵等，其中螺桿泵又有地面驅動螺桿泵和電動潛油螺桿泵，總體來說，電動潛油螺桿泵、電潛泵，及水力泵等統稱為無桿泵，根據現場經驗，水力泵很少出現結蠟問題，電潛泵一般由于應用于液量比較高的井，因此產出液的溫度較高，結蠟情況較少，而電動潛油螺桿泵出于節能的考慮，由于應用于液量較低的井，因此在現場出現結蠟的情況較多，同時清蠟也比較麻煩，如果清蠟不及時還嚴重影響生產，造成井筒被堵而不出，或因過熱而燒毀泵機組。

2、目前現場對電動潛油螺桿泵的清蠟方式有以下幾種：一是刮蠟片清蠟，這種清蠟方式需有清蠟車配合，用清蠟車的動力下放和上提刮蠟片進行清蠟，這需要用到較多的人力，一般需要3人以上的配合才能完成，有一定的不安全因素，而且成本較高；二是熱洗清蠟方式，主要是采用的熱洗清蠟車的工藝，通過加熱水或者是加熱井筒內的產出液，形成高溫的熱洗清蠟液，將清蠟液從油套環空泵入井內，以加熱油管，將油管內壁的結蠟溶化，并被產出液和泵入的清蠟液帶出至地面系統，從而完成了清蠟工作，由于有高溫(甚至還有可能用到高溫蒸汽)，這種清蠟方式也有一定的危險性，而且成本較高；三是有纜電動清蠟方式，主要是帶刮蠟片的清蠟裝置上加了一電機，通過電機帶動該清蠟裝置上下行并進行清蠟，這需要用電纜為清蠟裝置供電；基于以上的認識及現場情況，可以看出，采油井的結蠟情況還是比較嚴重，目前的清蠟方式來看，比較有瞇技術含量的清蠟方式還是有纜電動清蠟方式，但由于需用電纜供電，因此電纜的回收和下放是一個問題，主要是解決清蠟裝置上下行與電纜、綱絲繩回收的同步有較大的難度，容易產生電纜、綱絲繩的緾繞，因此容易造成電纜的磨損和漏電，此外綱絲繩的緾繞還有可能造成井的檢泵作業，因此我們提出了一種無桿泵井纖維防蠟清蠟裝置。

技術實現思路

1、本申請提供了一種無桿泵井纖維防蠟清蠟裝置，以解決背景技術中提出的問題。

2、為了解決上述技術問題或者至少部分地解決上述技術問題，本申請提供了一種無桿泵井纖維防蠟清蠟裝置，包括：

3、外管油管，所述外管油管的內側壁均勻的連接有若干主動結蠟器纖維和捕蠟器線繩；

4、清蠟連接裝置，所述清蠟連接裝置的上端中部固定連接有提升纜繩，所述清蠟連接裝置活動插接在所述外管油管的內部。

5、可選地，所述清蠟連接裝置包括纜繩連接塊、擠壓式清蠟器和加重塊，所述纜繩連接塊的外側呈環形陣列固定連接有多個連桿，且所述連桿的外側固定連接有擠壓式清蠟器，所述纜繩連接塊的下端固定連接有加重塊。

6、可選地，所述纜繩連接塊的上端中部固定連接提升纜繩。

7、可選地，所述擠壓式清蠟器呈圓環狀。

8、可選地，所述捕蠟器線繩的長度大于所述主動結蠟器纖維的長度。

9、可選地，所述擠壓式清蠟器的外徑大于所述主動結蠟器纖維組成的整體內徑。

10、可選地，所述主動結蠟器纖維4和所述捕蠟器線繩6的柔韌性和拉伸強度均極好，且具有較強的耐磨性。

11、本申請實施例提供的上述技術方案與現有技術相比具有如下優點：

12、本申請實施例提供的該設備，以捕蠟器線繩和主動結蠟器纖維，即纖維狀或類似于毛線狀安裝于油管內壁上，即蠟晶或蠟分子吸附纖維材料或吸附線繩，在油井作業時，隨油管下入井內，下于結蠟點以上，這樣當油井在生產時，若油中含蠟，就很容易被本捕蠟器線繩和主動結蠟器纖維捕集聚集，相當于從油中去除，之后當筒內有蠟晶析出時，防結蠟器纖維和主動結蠟繩會捕捉析出的蠟晶，再通過擠壓式清蠟器在上行時的擠壓作用，將蠟從防結蠟器纖維和主動結蠟繩表面擠掉，被生產過程中的油流帶走，并最終至井口地面，使得油液中捕捉蠟和去除蠟更加方便且快速。

技術特征：

1.一種無桿泵井纖維防蠟清蠟裝置，其特征在于，包括：

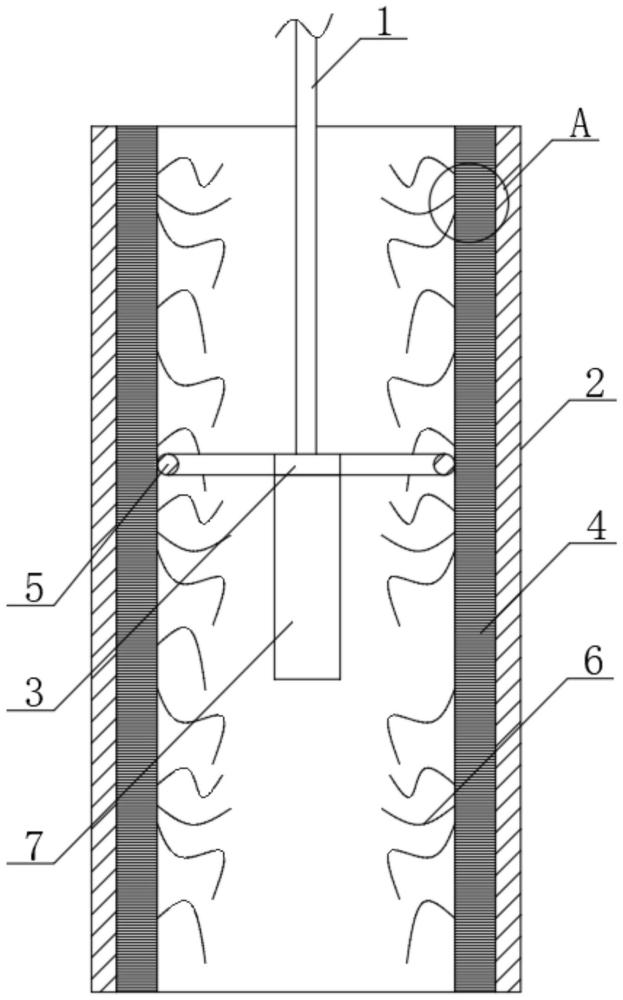

2.根據權利要求1所述的無桿泵井纖維防蠟清蠟裝置，其特征在于：所述清蠟連接裝置(3)包括纜繩連接塊、擠壓式清蠟器(5)和加重塊(7)，所述纜繩連接塊的外側呈環形陣列固定連接有多個連桿，且所述連桿的外側固定連接有擠壓式清蠟器(5)，所述纜繩連接塊的下端固定連接有加重塊(7)。

3.根據權利要求2所述的無桿泵井纖維防蠟清蠟裝置，其特征在于：所述纜繩連接塊的上端中部固定連接提升纜繩(1)。

4.根據權利要求2所述的無桿泵井纖維防蠟清蠟裝置，其特征在于：所述擠壓式清蠟器(5)呈圓環狀。

5.根據權利要求1所述的無桿泵井纖維防蠟清蠟裝置，其特征在于：所述捕蠟器線繩(6)的長度大于所述主動結蠟器纖維(4)的長度。

6.根據權利要求4所述的無桿泵井纖維防蠟清蠟裝置，其特征在于：所述擠壓式清蠟器(5)的外徑大于所述主動結蠟器纖維(4)組成的整體內徑。

7.根據權利要求1所述的無桿泵井纖維防蠟清蠟裝置，其特征在于：所述主動結蠟器纖維(4)和所述捕蠟器線繩(6)的柔韌性和拉伸強度均極好，且具有較強的耐磨性。

技術總結
本申請涉及一種無桿泵井纖維防蠟清蠟裝置，包括：外管油管，所述外管油管的內側壁均勻的連接有若干主動結蠟器纖維和捕蠟器線繩；清蠟連接裝置，所述清蠟連接裝置的上端中部固定連接有提升纜繩，所述清蠟連接裝置活動插接在所述外管油管的內部。本申請實施例提供的該設備，以捕蠟器線繩和主動結蠟器纖維，即纖維狀或類似于毛線狀安裝于油管內壁上，即蠟晶或蠟分子吸附纖維材料或吸附線繩，在油井作業時，隨油管下入井內，下于結蠟點以上，這樣當油井在生產時，若油中含蠟，就很容易被本捕蠟器線繩和主動結蠟器纖維捕集聚集，相當于從油中去除，使得油液中捕捉蠟和去除蠟更加方便且快速。

技術研發人員：馬曉雁,周俊杰,楊繼軍,韓濤,蘇岳麗,梁曉亮,張鵬飛,江永全
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/24
