本發明涉及天然氣水合物開采工程，尤其涉及一種地層充填式的水合物開采方法及裝置。

背景技術：

1、天然氣水合物主要分布在工程條件苛刻的陸地永久凍土帶和水深超過300m的海底沉積物中，且90％以上分布在海洋區域。根據水合物儲層的結構特征，可以將其劃分為四個等級，一等水合物層下方賦存有游離氣水層；二等水合物層下方只有含水層；三等水合物層下方無流體層；四等海底泥頁巖中具有含量極低的無開發價值的水合物顆粒。在現有的開采技術條件下，一等水合物資源類型屬于最具有開采價值的儲層類型，開采前景高，是未來要實現大面積的天然氣水合物商業化開采的目標礦體類型。

2、在一等水合物儲層開采過程中，水合物由固態轉化為氣態時需要吸收大量的熱量，當?shù)貙訜崃繜o法滿足時，則存在水合物二次生成現象導致生產管道堵塞，影響進一步開采的效率和能力。而水合物開采條件滿足的條件下，水合物大量分解則會導致海底沉積物力學性質改變，底層因重量過重而導致出現局部薄弱區域，從而引發大規模的地質坍塌、滑塌、天然氣泄漏等自然災害和環境問題。因此，現有的水合物儲層開采過程亟需解決地層能量補充和地層穩定控制不足的問題。

技術實現思路

1、本發明的目的在于提供一種地層充填式的水合物開采方法及裝置，以解決地層能量補充和地層穩定控制不足的問題。

2、為達此目的，本發明采用以下技術方案：

3、本發明提供一種地層充填式的水合物開采方法，所述地層從上到下依次為上覆蓋層、水合物儲層、游離氣層和下覆蓋層；所述地層充填式的水合物開采方法包括如下步驟：

4、s1，鉆生產井，使得所述生產井的底部位于所述水合物儲層和所述游離氣層的交界處；

5、s2，鉆充填井，所述充填井與所述生產井之間具有安全距離，所述充填井包括水平段，所述水平段位于所述上覆蓋層和所述水合物儲層的交界位置；

6、s3，在所述生產井和所述充填井內分別下入生產管柱，所述生產井對所述游離氣層的氣態水合物進行開采；

7、s4，在所述充填井內下入射孔壓裂工具，對所述水合物儲層進行射孔壓裂作業，在所述水合物儲層形成壓裂通道，所述水合物儲層的固態水合物分解并通過所述壓裂通道不斷向所述游離氣層運輸，持續供應給所述生產井進行開采。

8、在一些實施例中，步驟s3中，所述生產井采用降壓開采方式進行開采，使得所述游離氣層形成負壓狀態。

9、在一些實施例中，步驟s4中，所述射孔壓裂作業過程中持續注入支撐材料和熱海水，以不斷促進所述水合物儲層的固態水合物分解。

10、在一些實施例中，所述充填井設有多個，多個所述充填井圍繞所述生產井的間隔均勻設置。

11、本發明還提供一種地層充填式的水合物開采裝置，用于實現所述地層充填式的水合物開采方法；所述地層充填式的水合物開采裝置包括：

12、生產井，所述生產井的底部直達水合物儲層和游離氣層的交界處；

13、充填井，所述充填井設于所述生產井的安全距離處，所述充填井包括水平段，所述水平段位于上覆蓋層和所述水合物儲層的交界位置；

14、射孔壓裂工具，所述射孔壓裂工具用于對所述水合物儲層進行射孔壓裂作業使得所述水合物儲層的固態水合物分解為氣態水合物，并在所述水合物儲層形成壓裂通道，所述氣態水合物通過所述壓裂通道不斷向所述游離氣層運輸以滿足所述生產井的連續開采。

15、在一些實施例中，所述生產井和所述充填井均設有固井組件，所述固井組件包括：

16、固井套管，所述固井套管設于所述生產井和所述充填井的裸眼軌跡中；

17、固井水泥環，所述固井水泥環設于所述固井套管和地層之間；

18、生產管柱，所述生產管柱設于所述固井套管內，所述生產井內的所述生產管柱的底端延伸至所述游離氣層內用于水合物開采；所述充填井內的所述生產管柱用于固定所述射孔壓裂工具和注入支撐材料和熱海水。

19、在一些實施例中，所述射孔壓裂工具設有多個，多個所述射孔壓裂工具沿所述水平段間隔均勻設置以在所述水平段形成多個所述壓裂通道。

20、在一些實施例中，所述充填井設有多個，多個所述充填井圍繞所述生產井間隔均勻設置。

21、在一些實施例中，所述充填井設有兩個，兩個所述充填井對稱設置在所述生產井的兩側。

22、在一些實施例中，所述生產井為沿豎直方向設置的直井，所述充填井為水平井，所述充填井的水平段沿水平方向背離所述生產井延伸設置。

23、本發明的有益效果：

24、本發明提供的地層充填式的水合物開采方法，生產井的底部位于水合物儲層和游離氣層的交界處，能夠直接對游離氣層的氣態水合物開采，隨著開采時間的推移，游離氣層形成負壓狀態；通過鉆充填井并在充填井向水合物儲層內進行射孔壓裂使得固態水合物分解為氣態水合物，在負壓作用下，分解的氣態水合物向游離氣層進行資源補充，從而實現生產井持續穩定的高效產氣功能，解決了地層能量補充不足的問題和地層穩定控制不足的問題。

技術特征：

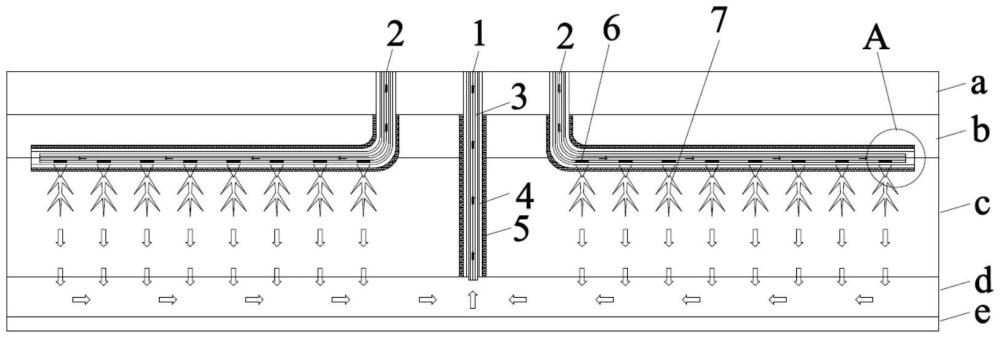

1.地層充填式的水合物開采方法，所述地層從上到下依次為上覆蓋層、水合物儲層、游離氣層和下覆蓋層；其特征在于，所述地層充填式的水合物開采方法包括如下步驟：

2.根據權利要求1所述的地層充填式的水合物開采方法，其特征在于，步驟s3中，所述生產井(1)采用降壓開采方式進行開采，使得所述游離氣層形成負壓狀態。

3.根據權利要求1所述的地層充填式的水合物開采方法，其特征在于，步驟s4中，所述射孔壓裂作業過程中持續注入支撐材料和熱海水，以不斷促進所述水合物儲層的固態水合物分解。

4.根據權利要求1所述的地層充填式的水合物開采方法，其特征在于，所述充填井(2)設有多個，多個所述充填井(2)圍繞所述生產井(1)的間隔均勻設置。

5.地層充填式的水合物開采裝置，用于實現權利要求1-4中任一項所述的地層充填式的水合物開采方法，其特征在于，所述地層充填式的水合物開采裝置包括：

6.根據權利要求5所述的地層充填式的水合物開采裝置，其特征在于，所述生產井(1)和所述充填井(2)均設有固井組件，所述固井組件包括：

7.根據權利要求5所述的地層充填式的水合物開采裝置，其特征在于，所述射孔壓裂工具設有多個，多個所述射孔壓裂工具沿所述水平段間隔均勻設置以在所述水平段形成多個所述壓裂通道(7)。

8.根據權利要求5所述的地層充填式的水合物開采裝置，其特征在于，所述充填井(2)設有多個，多個所述充填井(2)圍繞所述生產井(1)間隔均勻設置。

9.根據權利要求8所述的地層充填式的水合物開采裝置，其特征在于，所述充填井(2)設有兩個，兩個所述充填井(2)對稱設置在所述生產井(1)的兩側。

10.根據權利要求5所述的地層充填式的水合物開采裝置，其特征在于，所述生產井(1)為沿豎直方向設置的直井，所述充填井(2)為水平井，所述充填井(2)的水平段沿水平方向背離所述生產井(1)延伸設置。

技術總結
本發明屬于天然氣水合物開采工程技術領域，公開了一種地層充填式的水合物開采方法及裝置。地層充填式的水合物開采方法中，首先鉆生產井至水合物儲層和游離氣層的交界處；然后鉆充填井至上覆蓋層和水合物儲層的交界位置；在生產井和充填井內分別下入生產管柱，生產井對游離氣層的氣態水合物進行開采；在充填井內下入射孔壓裂工具，對水合物儲層進行射孔壓裂作業，在水合物儲層形成壓裂通道，水合物儲層的固態水合物分解并通過壓裂通道不斷向游離氣層運輸，持續供應給生產井進行開采。本發明實現了生產井持續穩定的高效產氣功能，解決了地層能量補充不足的問題和地層穩定控制不足的問題。

技術研發人員：歐芬蘭,寧波,李晶,仇德智,金雪梅,耿瀾濤
受保護的技術使用者：廣州海洋地質調查局
技術研發日：
技術公布日：2025/3/10
