本發明涉及隧道施工，具體涉及一種裝配式隧道加固組合套襯及其預制構件和施工方法。

背景技術：

1、隧道長期服役后存在病害風險，襯砌可能出現開裂、空洞、掉塊等現象，嚴重危害隧道的運營安全。因此，當隧道襯砌質量不再合格時，可以對二襯受力結構進行必要的加固，持續保障結構穩定和行車安全。

2、目前常用的二襯加固手段為施做套襯，即在原有二襯受力結構面內另外施做新的襯砌結構，對其后方的空隙進行注漿充實，達到加固二襯受力結構的目的。現有套襯加固施工方法主要是模筑施做混凝土套襯，普遍存在施工周期長、對通車影響大、施工成本高等問題。混凝土套襯施工時，施工空間需求較大，且效率較低，需要長期封閉既有線路的日常通車。采用預制構件進行裝配式施工，可以加快套襯的施工速度，但套襯構件拼裝完成后，與既有結構的結合度有限，容易發生相對位移，尤其是縱向相對位移，影響套襯的施工質量。

3、因此，有必要提出新的措施，克服上述缺陷。

技術實現思路

1、本發明的目的是提供一種裝配式隧道加固組合套襯及其預制構件和施工方法，以解決現有裝配式套襯施工結構存在的施工質量差、容易發生加裝結構滑移的問題。

2、為了達到上述目的，本發明所采用的技術方案為：

3、裝配式隧道加固組合套襯的預制構件，所述預制構件為矩形弧板狀的預制塊，環向彎曲；

4、所述預制塊的外凸表面設置有環向的主肋和縱向的輔肋，所述主肋位于所述預制塊的縱向邊緣，所述主肋的縱向外側設置有縱向外凸的支撐輔肋；

5、所述預制塊的環周端面設置有用于環向拼裝和縱向拼裝的凸條或凹槽。

6、進一步的，所述預制塊的外凸表面設置有兩道環向的主肋，為雙主肋型預制塊；所述主肋位于所述雙主肋型預制塊的縱向邊緣兩側，環向拼裝后組成起始環；

7、或者，所述預制塊的外凸表面設置有一道環向的主肋，為單主肋型預制塊；所述主肋位于所述單主肋型預制塊的縱向邊緣一側，環向拼裝后組成連續環。

8、進一步的，所述主肋的截面呈t形，包括外側的翼板和內側的腹板，所述腹板上開設有縱向的拉桿孔。

9、進一步的，所述主肋的環向端部設置有凸出的馬蹄并設置有環向連接彎孔。

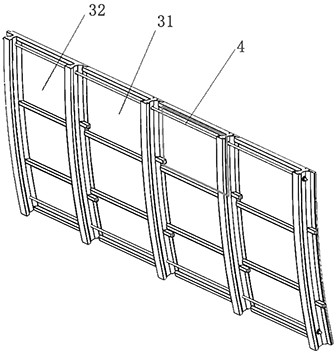

10、另一方面，提供裝配式隧道加固組合套襯，所述加固組合套襯是由所述的預制構件通過環向和縱向拼裝得到的裝配體，縱向依次包括一環起始環和多環連續環。

11、進一步的，環向相鄰的兩個預制塊的縱向接縫背后設置有鋼筋花架。

12、進一步的，環向相鄰的兩個所述預制塊的縱向接縫處，二者的所述環向連接彎孔互相連通，通過插入弧形螺栓進行環向連接固定。

13、進一步的，縱向的多個所述預制塊之間通過在所述拉桿孔內插入拉桿進行縱向拉緊固定。

14、另一方面，提供如所述的裝配式隧道加固組合套襯的施工方法，所述方法包括：

15、預制雙主肋型預制塊和單主肋型預制塊，運抵施工現場；

16、在既有二襯內側環向安裝雙主肋型預制塊，組成起始環；

17、自起始環一側起，逐環安裝單主肋型預制塊，組成多環連續環；第一環單主肋型預制塊的輔肋支撐在雙主肋型預制塊的支撐輔肋上；自第二環單主肋型預制塊起，單主肋型預制塊的輔肋支撐在前一環單主肋型預制塊的支撐輔肋上；

18、通過預制塊上預留的注漿孔向預制塊背后灌注混凝土。

19、進一步的，所述方法還包括：

20、在預制塊的主肋腹板上預設縱向的安裝孔；

21、安裝預制塊之前，在既有二襯表面安裝端部彎曲的掛裝鉤；

22、將預制塊的安裝孔對準掛裝鉤，然后在安裝孔內插入安裝鉤垂直懸掛到掛裝鉤上。

23、與現有技術相比，本發明的有益效果如下：

24、本發明提供了一種裝配式隧道加固組合套襯及其預制構件和施工方法，采用標準化的預制構件進行隧道加固套襯的現場拼裝，縮短了現場施工的工期，通過掛裝鉤快速定位和固定預制構件，施工快速高效。另外，在預制塊的外凸表面設計了環向的主肋和縱向的輔肋，灌注混凝土后形成嵌入結構，實現縱向和環向的限位，解決了目前裝配式套襯存在的施工質量差的問題，有效避免套襯結構發生滑移。

技術特征：

1.裝配式隧道加固組合套襯的預制構件，其特征在于：

2.根據權利要求1所述的裝配式隧道加固組合套襯的預制構件，其特征在于：

3.根據權利要求2所述的裝配式隧道加固組合套襯的預制構件，其特征在于：

4.根據權利要求3所述的裝配式隧道加固組合套襯的預制構件，其特征在于：

5.裝配式隧道加固組合套襯，其特征在于：

6.根據權利要求5所述的裝配式隧道加固組合套襯，其特征在于：

7.根據權利要求6所述的裝配式隧道加固組合套襯，其特征在于：

8.根據權利要求7所述的裝配式隧道加固組合套襯，其特征在于：

9.如權利要求8所述的裝配式隧道加固組合套襯的施工方法，其特征在于：

10.根據權利要求9所述的裝配式隧道加固組合套襯的施工方法，其特征在于：

技術總結
本發明涉及一種裝配式隧道加固組合套襯及其預制構件和施工方法，所述預制構件為矩形弧板狀的預制塊，環向彎曲；預制塊的外凸表面設置有環向的主肋和縱向的輔肋，主肋位于預制塊的縱向邊緣，主肋的縱向外側設置有縱向外凸的支撐輔肋；預制塊的環周端面設置有用于環向拼裝和縱向拼裝的凸條或凹槽。本發明采用標準化的預制構件進行隧道加固套襯的現場拼裝，縮短了現場施工的工期，通過掛裝鉤快速定位和固定預制構件，施工快速高效；另外，在預制塊的外凸表面設計了環向的主肋和縱向的輔肋，灌注混凝土后形成嵌入結構，實現縱向和環向的限位，解決了目前裝配式套襯存在的施工質量差的問題，有效避免套襯結構發生滑移。

技術研發人員：孫猛,任少強,任雙宏,王平安,畢銀博,陳秀萍,王存寶,楊立燃,賀顯林,王青松,李校珂,李金魁,張歡
受保護的技術使用者：中鐵二十局集團有限公司
技術研發日：
技術公布日：2025/4/6
