本技術涉及采煤通風設備，具體為一種用于采煤的通風設備。

背景技術：

1、在采煤工作間中，需要對工作間進行通風處理，提高工作間的換風效率，保證工作間空氣的流暢性，現在的通風設備大多都是通過驅動馬達帶動扇葉轉動，從而加速工作間的空氣流動進行通風。

2、相關技術中公開了一種用于采煤的通風設備，包括安裝框，安裝框的內壁穿插設置有連接架，連接架的內壁設置有濾網，連接架的內部設置有定位機構，定位機構包括兩個定位桿，連接架的內部開設有兩個連接孔，兩個定位桿的外壁分別與連接孔的內壁活動穿插連接，安裝框的內壁開設有兩個定位孔，兩個定位桿的端部分別與兩個定位孔的內壁活動穿插連接，兩個定位桿之間設置有擠壓機構。本實用新型利用連接孔、定位孔和定位桿的設置，并通過擠壓機構的配合，使得兩個定位桿可以貫穿連接孔并插入對應的定位孔內，從而可將連接架在安裝框內進行定位，拆卸時只需解鎖擠壓機構即可將定位桿從定位孔中拔出即可，從而提高了濾網拆卸的便捷性。

3、但是上述的用于采煤的通風設備通過彈簧的彈性作用，使得彈簧一直對限位環進行擠壓，使得定位桿自動移動與定位孔分離，從而提高了定位桿操作的便捷性，進一步提高了濾網拆卸的便捷性，但是上述的通風裝置在負壓通風的過程中會帶出內部的粉塵，而上述裝置中沒有設置有收集的裝置，導致粉塵容易在空氣中蔓延影響環境，在使用時的效果不好，需要對此進行改進。

技術實現思路

1、本實用新型的目的在于提供一種用于采煤的通風設備，以解決上述背景技術中提出的問題。

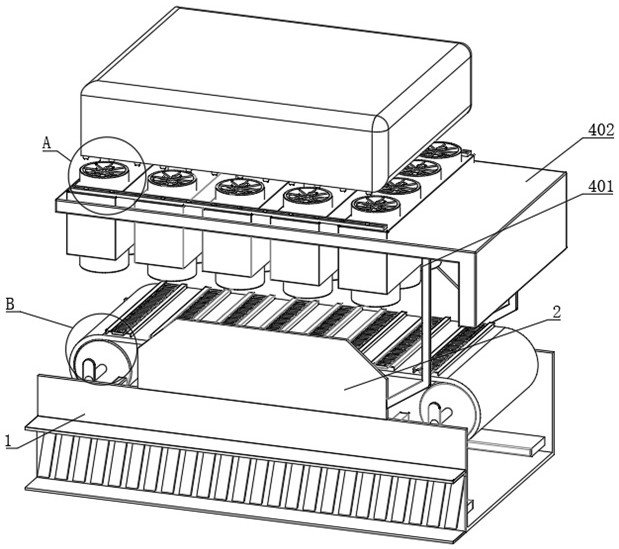

2、為實現上述目的，本實用新型提供如下技術方案：一種用于采煤的通風設備，包括工作臺，所述工作臺的表面設置有限位立板，所述工作臺的內部設置有傳輸裝置，所述限位立板的頂部設置有通風裝置。

3、所述通風裝置包括連接架、承載座、對接條、對接件、風機筒體、內連接桿、負壓風機、收集袋、對接中空座、插柱和內支撐橫板，所述連接架固定連接于限位立板的頂部，所述承載座固定連接于連接架的頂部，所述對接條固定連接于承載座的頂部，所述對接件固定連接于對接條的內部靠近底部，所述風機筒體固定連接于承載座的頂部，所述內連接桿固定連接于風機筒體的內部，所述負壓風機連接于風機筒體的內部，所述對接中空座固定連接于收集袋的底部。

4、優選的，所述傳輸裝置包括連接板、內軸桿、內傳輸輪、傳動帶、限位板、承載盒和分隔桿，所述連接板固定連接于工作臺的內部，所述內傳輸輪固定連接于內軸桿的表面，所述傳動帶傳動連接于內傳輸輪的表面，所述限位板固定連接于傳動帶的頂部，所述承載盒固定連接于傳動帶的頂部，所述分隔桿固定連接于限位板的側面。

5、優選的，所述對接件的內部開設有對接插孔，所述插柱插接于對接件的內部，所述對接中空座連接于對接件的頂部。

6、優選的，所述連接板的表面設置有連接軸承，所述內軸桿固定連接于連接軸承的內圈，連接軸承的設置能夠確保內軸桿有支撐點而不是懸空，能夠正常平穩的轉動。

7、優選的，所述傳動帶的內部靠近右側傳動連接有傳動輪，所述內軸桿固定連接于傳動輪的內圈，傳動輪的設置能夠在傳動帶的內部右側設置有平衡傳輸組件，確保裝置的正常運行。

8、優選的，所述內支撐橫板固定連接于對接中空座的內壁，所述插柱固定連接于內支撐橫板的底部。

9、優選的，所述工作臺的內壁靠近背面固定連接有電機，所述內軸桿的背面固定連接于電機的輸出軸。

10、與現有技術相比，本實用新型的有益效果是：

11、該用于采煤的通風設備，通過設置有通風裝置，負壓風機產生的風力能夠確保灰塵位于收集袋的最上方，不會灑落，然后使用者可以在負壓風機啟動的同時將收集袋從中間系住，完成灰塵的收集，在裝置中設置有收集的裝置，通風的同時不會導致粉塵在空氣中蔓延影響環境，在使用時的效果好。

12、該用于采煤的通風設備，通過設置有傳輸裝置，啟動后方的電機，帶動內軸桿轉動，內軸桿與內傳輸輪固定連接，所以內傳輸輪跟隨著同步轉動，帶動傳動帶進行傳輸，進行煤塊的輸送處理。

技術特征：

1.一種用于采煤的通風設備，包括工作臺，其特征在于：所述工作臺的表面設置有限位立板，所述工作臺的內部設置有傳輸裝置，所述限位立板的頂部設置有通風裝置；

2.根據權利要求1所述的一種用于采煤的通風設備，其特征在于：所述傳輸裝置包括連接板、內軸桿、內傳輸輪、傳動帶、限位板、承載盒和分隔桿，所述連接板固定連接于工作臺的內部，所述內傳輸輪固定連接于內軸桿的表面，所述傳動帶傳動連接于內傳輸輪的表面，所述限位板固定連接于傳動帶的頂部，所述承載盒固定連接于傳動帶的頂部，所述分隔桿固定連接于限位板的側面。

3.根據權利要求1所述的一種用于采煤的通風設備，其特征在于：所述對接件的內部開設有對接插孔，所述插柱插接于對接件的內部，所述對接中空座連接于對接件的頂部。

4.根據權利要求2所述的一種用于采煤的通風設備，其特征在于：所述連接板的表面設置有連接軸承，所述內軸桿固定連接于連接軸承的內圈。

5.根據權利要求2所述的一種用于采煤的通風設備，其特征在于：所述傳動帶的內部靠近右側傳動連接有傳動輪，所述內軸桿固定連接于傳動輪的內圈。

6.根據權利要求1所述的一種用于采煤的通風設備，其特征在于：所述內支撐橫板固定連接于對接中空座的內壁，所述插柱固定連接于內支撐橫板的底部。

7.根據權利要求2所述的一種用于采煤的通風設備，其特征在于：所述工作臺的內壁靠近背面固定連接有電機，所述內軸桿的背面固定連接于電機的輸出軸。

技術總結
本技術涉及采煤通風設備技術領域，且公開了一種用于采煤的通風設備，包括工作臺，所述工作臺的表面設置有限位立板，所述工作臺的內部設置有傳輸裝置，所述限位立板的頂部設置有通風裝置，所述通風裝置包括連接架、承載座、對接條、對接件、風機筒體、內連接桿、負壓風機、收集袋、對接中空座、插柱和內支撐橫板。該用于采煤的通風設備，通過設置有通風裝置，負壓風機產生的風力能夠確保灰塵位于收集袋的最上方，不會灑落，然后使用者可以在負壓風機啟動的同時將收集袋從中間系住，完成灰塵的收集，在裝置中設置有收集的裝置，通風的同時不會導致粉塵在空氣中蔓延影響環境，在使用時的效果好。

技術研發人員：陳凱,趙勇
受保護的技術使用者：甘肅能源化工投資集團有限公司
技術研發日：20240422
技術公布日：2025/3/20
