本技術涉及鹽穴儲氣庫監測領域，尤其涉及一種鹽穴儲氣庫一體化監測裝置。

背景技術：

1、國內目前已建鹽穴儲氣庫生產完井工藝為生產套管加注采氣管柱。由于鹽穴型儲氣庫，相對油氣藏儲氣庫，其注采氣轉換更為頻繁，注采轉換靈活，高頻次、大氣量的注采調峰生產，導致井筒溫度壓力持續變化和應力交替往復，在多周期交變應力變化情況下，井筒管柱和水泥環的完整性將經受嚴重挑戰。高壓天然氣高速注采熱動力效應導致井筒存在明顯熱交換，開井采氣井筒環空存在壓力異常，需要實時掌握井筒和環空溫度情況，評估熱效應對井筒的影響；儲氣庫長時期生產運行，高強度、大氣量的注采生產導致井筒溫度壓力持續變化和應力交替往復，導致管柱和井下工具應力疲勞與磨損，嚴重的情況會導致井筒完整性失效風險，需要實時監測井筒的完好性。

2、通常在生產過程中，會定期通過測井的方法對井筒、水泥環完整性進行檢測，但是定期檢測的方式并不能及時發現管柱、井下工具腐蝕、失效等情況，存在天然氣泄漏的風險，同時耗資巨大。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種鹽穴儲氣庫一體化監測裝置，以解決上述問題。

2、本實用新型解決上述技術問題的技術方案如下：一種鹽穴儲氣庫一體化監測裝置，包括：監測機構、完井管柱、封井機構、地面控制柜、套管和腔體；所述套管適配設置在所述腔體上方的井壁上，所述封井機構密封設置在所述套管頂端的井口處，所述監測機構和所述完井管柱均穿過所述封井機構，并設置在所述套管內，所述監測機構卡設在所述完井管柱上，所述地面控制柜設置在所述套管外部，并與所述監測機構和所述完井管柱連接。

3、本實用新型的有益效果是：監測機構卡設在完井管柱上，有利于在原有完井工藝基礎上，不占用井筒生產時間的條件下，對鹽穴儲氣庫的井筒溫度、井底壓力進行實時監測，通過監測井筒溫度、井底壓力變化，及時發現并應對管柱和井下工具的應力疲勞與磨損問題，避免出現井筒、水泥環完整性失效的風險，為鹽穴儲氣庫的長效安全生產運行提供技術手段。

4、在上述技術方案的基礎上，本實用新型還可以做如下改進。

5、進一步，所述完井管柱包括：球座引鞋、多個油管、坐落接頭、永久封隔器、壓力計托筒、下流動短節、井下安全閥和上流動短節；所述永久封隔器適配卡設在所述套管內壁上，所述球座引鞋和所述坐落接頭設置在所述永久封隔器下方，所述壓力計托筒、所述下流動短節、所述井下安全閥和所述上流動短節設置在所述永久封隔器上方，所述球座引鞋設置在所述坐落接頭下方，并與所述坐落接頭之間通過所述油管連通，所述壓力計托筒與所述坐落接頭連通，所述下流動短節和所述上流動短節分別設置在所述井下安全閥的下端和上端，所述壓力計托筒與所述下流動短節之間通過所述油管連通，所述上流動短節通過穿過所述封井機構的所述油管與外部連通。

6、采用上述進一步方案的有益效果是：永久封隔器密封壓差大，性能可靠，永久密封，可實現長期生產，并配合球座引鞋、油管、坐落接頭、壓力計托筒、下流動短節、井下安全閥和上流動短節，有利于將腔體內的天然氣導出至井筒外部。

7、進一步，所述完井管柱還包括安全閥液控管線，所述安全閥液控管線穿過所述封井機構，且兩端分別與所述井下安全閥和所述地面控制柜連接。

8、采用上述進一步方案的有益效果是：安全閥液控管線配合井下安全閥有利于實現對完井管柱內部流體的開啟和關閉。

9、進一步，所述監測機構包括：電子溫度壓力計、鋼管光電復合纜、光纖末端保護筒和光電復合纜保護器；所述電子溫度壓力計的檢測頭和所述光纖末端保護筒均安裝在所述壓力計托筒上，所述電子溫度壓力計與所述鋼管光電復合纜連接，所述光纖末端保護筒套設在所述鋼管光電復合纜的端部，所述鋼管光電復合纜穿過所述封井機構，并與所述地面控制柜連接，所述光電復合纜保護器為c型卡子，所述鋼管光電復合纜和所述安全閥液控管線均通過所述光電復合纜保護器卡設在所述完井管柱側壁上。

10、采用上述進一步方案的有益效果是：電子溫度壓力計有利于在不占用井筒生產時間的條件下，實現全井筒溫度壓力的實時監測，鋼管光電復合纜有利于對井筒工況和完整性的實時評估，為鹽穴儲氣庫的長效安全生產運行提供技術手段。

11、進一步，所述壓力計托筒的側壁上設置有內傳壓口，所述電子溫度壓力計的檢測頭設置在所述內傳壓口內。

12、采用上述進一步方案的有益效果是：有利于通過壓力計托筒上的內傳壓口實時監測井筒內的溫度和壓力，為鹽穴儲氣庫的長效安全生產運行提供技術手段。

13、進一步，所述鋼管光電復合纜包括：外層不銹鋼管、填充鋁、光纖傳輸區和電纜傳輸區；所述外層不銹鋼管為管狀結構，所述光纖傳輸區和所述電纜傳輸區均設置在所述外層不銹鋼管內，所述填充鋁填充在所述外層不銹鋼管內壁與所述光纖傳輸區和所述電纜傳輸區之間的區域。

14、采用上述進一步方案的有益效果是：鋼管光電復合纜有利于在井下惡劣環境中確保信號傳輸?shù)姆€(wěn)定性，光纖傳輸區和電纜傳輸區有利于將光纖信號和溫度壓力信號傳輸給地面控制柜。

15、進一步，所述光纖傳輸區包括：內層不銹鋼管、多個光纖和阻氫油膏；所述光纖設置在所述內層不銹鋼管內，所述阻氫油膏填充在所述光纖與所述內層不銹鋼管內壁之間的區域，所述光纖的端部經密封和防反射處理，所述光纖末端保護筒套設在所述光纖的端部，所述光纖末端保護筒內壁和所述光纖之間的區域填充硅脂，所述光纖遠離所述光纖末端保護筒的一端連接所述地面控制柜。

16、采用上述進一步方案的有益效果是：傳感光纖的端部經密封和防反射處理，有利于減小端面反射，提高測量精度，配合光纖末端保護筒和硅脂既能保護光纖，又能更好的減小端面反射。

17、進一步，所述電纜傳輸區包括電纜絕緣層和電纜芯線，所述電纜絕緣層套設在所述電纜芯線上，所述電纜芯線的兩端分別連接所述電子溫度壓力計與所述地面控制柜。

18、采用上述進一步方案的有益效果是：電纜絕緣層有利于保護電纜芯線，電纜芯線則有利于將電子溫度壓力所監測的溫度和壓力信號傳輸給外部的地面控制柜，實現對井筒內溫度和壓力的實時監測。

19、進一步，所述地面控制柜包括壓力溫度計地面數據采集系統和光纖總接線，所述壓力溫度計地面數據采集系統和光纖總接線分別與所述電纜芯線和所述光纖連接。

20、采用上述進一步方案的有益效果是：有利于實現地面控制、數據顯示、數據存儲等功能，為井下儀器供電，同時采集、儲存來自井下溫度、壓力計的數據信號。

21、進一步，所述封井機構包括井口堵頭和井口穿越總成，所述井口堵頭密封安裝在所述套管頂端的井口處，所述井口穿越總成設置在所述井口堵頭內，所述鋼管光電復合纜穿過所述井口穿越總成，并與所述地面控制柜連接。

22、采用上述進一步方案的有益效果是：井口堵頭有利于防止井下流體滲漏出井口，井口穿越總成有利于確保鋼管光電復合纜穿越井口堵頭時確保密封性。

技術特征：

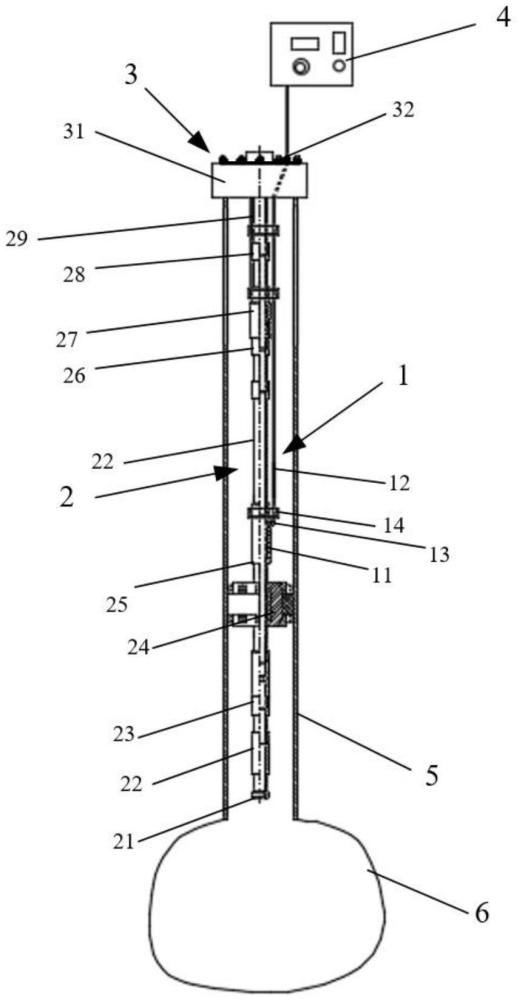

1.一種鹽穴儲氣庫一體化監測裝置，其特征在于，包括：監測機構(1)、完井管柱(2)、封井機構(3)、地面控制柜(4)、套管(5)和腔體(6)；所述套管(5)適配設置在所述腔體(6)上方的井壁上，所述封井機構(3)密封設置在所述套管(5)頂端的井口處，所述監測機構(1)和所述完井管柱(2)均穿過所述封井機構(3)，并設置在所述套管(5)內，所述監測機構(1)卡設在所述完井管柱(2)上，所述地面控制柜(4)設置在所述套管(5)外部，并與所述監測機構(1)和所述完井管柱(2)連接。

2.根據權利要求1所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述完井管柱(2)包括：球座引鞋(21)、多個油管(22)、坐落接頭(23)、永久封隔器(24)、壓力計托筒(25)、下流動短節(26)、井下安全閥(27)和上流動短節(28)；

3.根據權利要求2所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述完井管柱(2)還包括安全閥液控管線(29)，所述安全閥液控管線(29)穿過所述封井機構(3)，且兩端分別與所述井下安全閥(27)和所述地面控制柜(4)連接。

4.根據權利要求3所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述監測機構(1)包括：電子溫度壓力計(11)、鋼管光電復合纜(12)、光纖末端保護筒(13)和光電復合纜保護器(14)；

5.根據權利要求4所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述壓力計托筒(25)的側壁上設置有內傳壓口，所述電子溫度壓力計(11)的檢測頭設置在所述內傳壓口內。

6.根據權利要求4所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述鋼管光電復合纜(12)包括：外層不銹鋼管(121)、填充鋁(122)、光纖傳輸區(123)和電纜傳輸區(124)；

7.根據權利要求6所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述光纖傳輸區(123)包括：內層不銹鋼管(1231)、多個光纖(1232)和阻氫油膏(1233)；

8.根據權利要求7所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述電纜傳輸區(124)包括電纜絕緣層(1241)和電纜芯線(1242)，所述電纜絕緣層(1241)套設在所述電纜芯線(1242)上，所述電纜芯線(1242)的兩端分別連接所述電子溫度壓力計(11)與所述地面控制柜(4)。

9.根據權利要求8所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述地面控制柜(4)包括壓力溫度計地面數據采集系統和光纖總接線，所述壓力溫度計地面數據采集系統和光纖總接線分別與所述電纜芯線(1242)和所述光纖(1232)連接。

10.根據權利要求4所述一種鹽穴儲氣庫一體化監測裝置，其特征在于，所述封井機構(3)包括井口堵頭(31)和井口穿越總成(32)，所述井口堵頭(31)密封安裝在所述套管(5)頂端的井口處，所述井口穿越總成(32)設置在所述井口堵頭(31)內，所述鋼管光電復合纜(12)穿過所述井口穿越總成(32)，并與所述地面控制柜(4)連接。

技術總結
本技術涉及一種鹽穴儲氣庫一體化監測裝置，屬于鹽穴儲氣庫監測領域。包括：監測機構、完井管柱、封井機構、地面控制柜、套管和腔體；所述套管適配設置在所述腔體上方的井壁上，所述封井機構密封設置在所述套管頂端的井口處，所述監測機構和所述完井管柱均穿過所述封井機構，并設置在所述套管內，所述監測機構卡設在所述完井管柱上，所述地面控制柜設置在所述套管外部，并與所述監測機構和所述完井管柱連接。本技術有利于對鹽穴儲氣庫的井筒溫度、井底壓力實時監測，及時發現并應對管柱和井下工具的應力疲勞與磨損問題，避免出現井筒、水泥環完整性失效的風險，為鹽穴儲氣庫的長效安全生產運行提供技術手段。

技術研發人員：李建君,陳加松,范麗林,趙廉斌,吳曉麗,衛青松,王桂九,李林,劉浩生,肖羅坤
受保護的技術使用者：國家石油天然氣管網集團有限公司
技術研發日：20240802
技術公布日：2025/4/28
