本發明涉及一種液壓支架作業平臺，尤其是一種具有作業平臺的液壓支架和液壓支撐系統。

背景技術：

1、液壓支架在煤礦開采中具有多方面的作用，包括支撐頂板、隔離采空區、推移輸送機、提高生產效率、減輕勞動強度、保障工人安全和實現安全生產等。

2、相關技術中，液壓支架檢修困難、檢修時具有較大的安全隱患、檢修效率低下。

技術實現思路

1、本發明是基于發明人對以下事實和問題的發現和認識做出的：

2、相關技術中，當采煤工作面內的采高達到6m以上時，支架支撐高度高，其頂梁位置過高，給設備檢修維護帶來困難，超大采高液壓支架一般采用伸縮梯或者搭建腳手架進行維檢，一方面安全性無法保障，另一方面費時費工，檢修效率低下。

3、本發明旨在至少在一定程度上解決相關技術中的技術問題之一。

4、為此，本發明的實施例提出一種檢修方便、安全性能高、檢修效率高的具有作業平臺的液壓支架。

5、本發明的實施例提出一種成本低廉、支護能力強的液壓支撐系統。

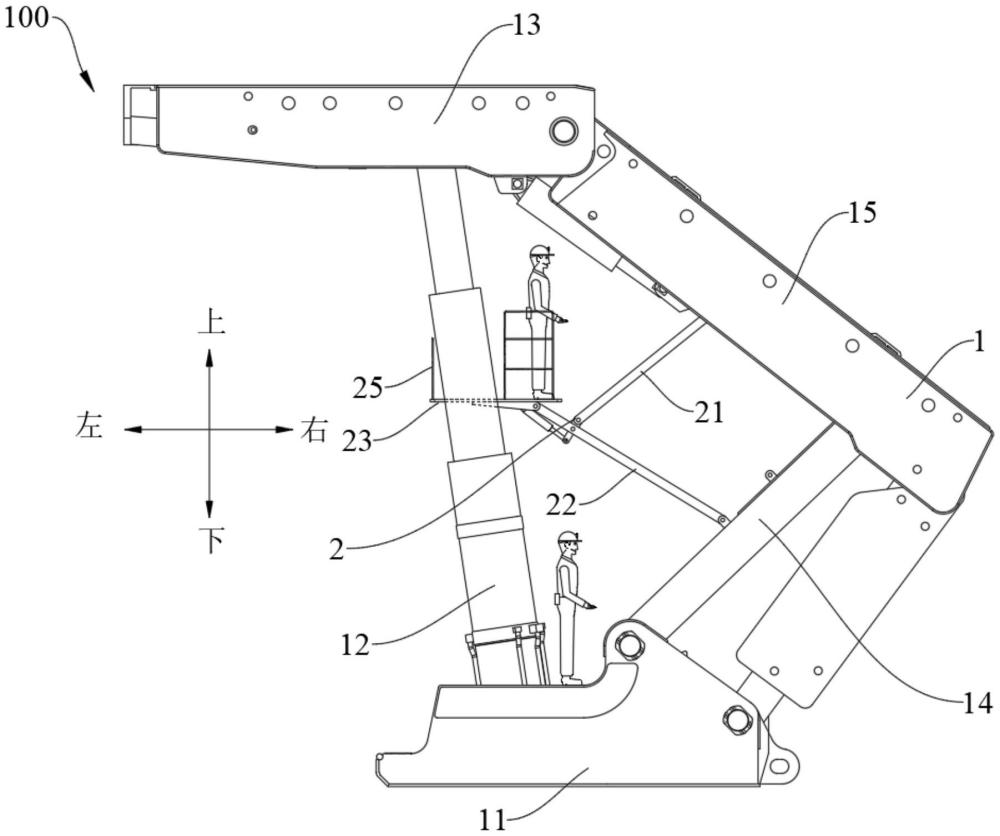

6、根據本發明實施例的具有作業平臺的液壓支架包括：液壓支架，所述液壓支架包括底座、液壓伸縮件、頂梁、連桿和掩護梁，所述液壓伸縮件設在所述底座上且可相對于所述底座沿上下方向伸縮運動，所述頂梁設在所述液壓伸縮件上，以便所述液壓伸縮件帶動所述頂梁沿上下方向運動，所述掩護梁的上端與所述頂梁可轉動地相連，所述掩護梁的下端通過所述連桿與與所述底座可轉動地相連；作業平臺，所述作業平臺設在所述掩護梁上且位于所述掩護梁和所述液壓伸縮件之間，所述作業平臺具有收縮狀態和支撐狀態，所述液壓支架檢修時，所述作業平臺處于支撐狀態，以便檢修人員通過所述作業平臺檢修，所述液壓支架收縮時，所述作業平臺處于收縮狀態。

7、本發明實施例的具有作業平臺的液壓支架，設置液壓支架和作業平臺，在液壓支架上設有作業平臺，且通過作業平臺為液壓支架的檢修維護提供可靠的作業平臺，保障作業人員安全，提高了檢修人員的檢修效率和安全性能。

8、在一些實施例中，所述作業平臺包括：第一支撐架和第二支撐架，所述第一支撐架的兩端分別與所述掩護梁和所述第二支撐架可轉動地相連，所述第二支撐架的一端與所述連桿可轉動地相連；支撐板，所述支撐板可轉動地與所述第二支撐架的另一端相連且相對于所述第二支撐架具有水平位置和豎直位置，在所述作業平臺處于收縮狀態時，所述第支撐板處于豎直位置，在所述作業平臺處于支撐狀態時，所述支撐板處于水平位置。

9、在一些實施例中，所述作業平臺還包括伸縮件，所述伸縮件設在所述第二支撐件下方且所述伸縮件的兩端分別與所述第二伸縮件和所述支撐板相連，以便所述伸縮件帶動所述支撐板在水平位置和豎直位置之間轉動。

10、在一些實施例中，所述第二支撐架包括第一桿、第二桿和多個第三桿，所述第一桿和所述第二桿沿所述液壓支架的寬度方向間隔相對設置，所述第一桿的兩端分別與所述支撐板和所述連桿可轉動地相連，所述第二桿的兩端分別與所述支撐板和所述連桿可轉動地相連，多個所述第三桿均設在所述第一桿和第二桿之間且沿所述第一桿的長度方向間隔設置。

11、在一些實施例中，所述具有作業平臺的液壓支架還包括圍欄，所述圍欄設在所述支撐板上且沿所述支撐板的周向延伸。

12、在一些實施例中，在所述支撐狀態，所述支撐板與所述液壓伸縮件相抵。

13、在一些實施例中，所述支撐板的自由端設有沿上下方向貫穿所述支撐板的通孔，在所述支撐狀態，所述液壓伸縮件的外周面和所述通孔的內周面相抵。

14、在一些實施例中，所述工作平臺上涂敷有防腐材料。

15、在一些實施例中，所述液壓伸縮件包括第一液壓伸縮件和第二液壓伸縮件，所述第一液壓伸縮件和所述第二液壓伸縮件均設在所述底座上且所述第一液壓伸縮件和所述第二液壓伸縮件均與所述頂梁相連。

16、根據本發明實施例的液壓支撐系統包括：多個液壓支架，所述液壓支架為上述實施例中任一項所述液壓支架，多個所述液壓支架均適于設在采煤工作面內。

技術特征：

1.一種具有作業平臺的液壓支架，其特征在于，包括：

2.根據權利要求1所述的具有作業平臺的液壓支架，其特征在于，所述作業平臺包括：

3.根據權利要求2所述的具有作業平臺的液壓支架，其特征在于，所述作業平臺還包括伸縮件，所述伸縮件設在所述第二支撐件下方且所述伸縮件的兩端分別與所述第二伸縮件和所述支撐板相連，以便所述伸縮件帶動所述支撐板在水平位置和豎直位置之間轉動。

4.根據權利要求2所述的具有作業平臺的液壓支架，其特征在于，所述第二支撐架包括第一桿、第二桿和多個第三桿，所述第一桿和所述第二桿沿所述液壓支架的寬度方向間隔相對設置，所述第一桿的兩端分別與所述支撐板和所述連桿可轉動地相連，所述第二桿的兩端分別與所述支撐板和所述連桿可轉動地相連，多個所述第三桿均設在所述第一桿和第二桿之間且沿所述第一桿的長度方向間隔設置。

5.根據權利要求2所述的具有作業平臺的液壓支架，其特征在于，還包括圍欄，所述圍欄設在所述支撐板上且沿所述支撐板的周向延伸。

6.根據權利要求2所述的具有作業平臺的液壓支架，其特征在于，在所述支撐狀態，所述支撐板與所述液壓伸縮件相抵。

7.根據權利要求2所述的具有作業平臺的液壓支架，其特征在于，所述支撐板的自由端設有沿上下方向貫穿所述支撐板的通孔，在所述支撐狀態，所述液壓伸縮件的外周面和所述通孔的內周面相抵。

8.根據權利要求1所述的具有作業平臺的液壓支架，其特征在于，所述工作平臺上涂敷有防腐材料。

9.根據權利要求1所述的具有作業平臺的液壓支架，其特征在于，所述液壓伸縮件包括第一液壓伸縮件和第二液壓伸縮件，所述第一液壓伸縮件和所述第二液壓伸縮件均設在所述底座上且所述第一液壓伸縮件和所述第二液壓伸縮件均與所述頂梁相連。

10.一種液壓支撐系統，其特征在于，包括：

技術總結
本發明公開了一種具有作業平臺的液壓支架和液壓支撐系統，所述具有作業平臺的液壓支架包括液壓支架和作業平臺，液壓支架包括底座、液壓伸縮件、頂梁、連桿和掩護梁，液壓伸縮件設在底座上且可相對于底座沿上下方向伸縮運動，頂梁設在液壓伸縮件上，以便液壓伸縮件帶動頂梁沿上下方向運動，掩護梁的上端與頂梁可轉動地相連，掩護梁的下端通過連桿與與底座可轉動地相連，作業平臺設在掩護梁上且位于掩護梁和液壓伸縮件之間，作業平臺具有收縮狀態和支撐狀態，液壓支架檢修時，作業平臺處于支撐狀態，以便檢修人員通過作業平臺檢修，液壓支架收縮時，作業平臺處于收縮狀態。本發明的具有作業平臺的液壓支架具有支護能力強、檢修方便等優點。

技術研發人員：韓會軍,雷亞軍,馬英,韓存地,張金虎,曾明勝,韓春福,侯剛,雷聲,李艷鵬,劉培源,于翔,米牧石,邢有望,閆汝瑜
受保護的技術使用者：中煤科工開采研究院有限公司
技術研發日：
技術公布日：2025/4/24
