本申請涉及隧道施工的，尤其是涉及一種適用于隧道襯砌的組合錨索及其施工工藝。

背景技術：

1、隧道結構內的初期支護和二次襯砌是隧道工程中的重要組成部分，它們各自承擔著不同的功能和作用。初期支護是隧道開挖后首先施作的支護結構，其主要作用是承受早期圍巖壓力，幫助圍巖達到施工期間的基本穩定，從而保證隧道在施工期間安全的作用。根據不同的地質條件和施工要求，初期支護可以分為多種類型，如錨噴支護、超前支護等。

2、二次襯砌是在初期支護內側施作的模筑混凝土或鋼筋混凝土襯砌，與初期支護共同組成復合式襯砌。二次襯砌的主要作用是加固支護、優化路線防排水系統以及美化外觀，以適應現代化高速道路隧道建設的要求。

3、綜上所述，初期支護和二次襯砌是隧道結構中的重要組成部分，它們共同承擔著保證隧道施工期間和運營期間的安全和穩定的重要任務。

4、為了保證隧道的使用安全性，通常需要在隧道內部設置若干用于支撐牽拉的錨索，錨索的外錨固端在經過一段時間的使用后會發生松動，導致隧道結構安全性造成影響。

技術實現思路

1、為了提高隧道施工質量、錨索支撐強度，本申請?zhí)峁┮环N適用于隧道襯砌的組合錨索及其施工工藝。

2、本申請?zhí)峁┑囊环N適用于隧道襯砌的組合錨索及其施工工藝采用如下的技術方案：

3、一種適用于隧道襯砌的組合錨索，包括支撐組件、隧道導洞以及加強圍巖層，所述加強圍巖層設置于所述隧道導洞的內環壁上，所述支撐組件包括牽拉錨索、第一抵接板以及支撐管，所述隧道導洞的內壁上沿周向開設有若干錨索連接孔，所述牽拉錨索在每一所述錨索連接孔上均連接有一根，所述牽拉錨索的一端沿著所述加強圍巖層的厚度方向延伸至所述加強圍巖層中，所述支撐管套設于所述牽拉錨索位于所述加強圍巖層的桿段上，所述第一抵接板連接于所述支撐管的一端，所述第一抵接板設置于所述加強圍巖層與所述隧道導洞內壁之間的接縫處，相鄰兩所述牽拉錨索之間設置有一組牽拉組件。

4、通過采用上述技術方案，支撐管對牽拉錨索進行支撐保護，第一抵接板夾設于隧道導洞內壁與加強圍巖層之間，提高了牽拉錨索與隧道結構之間的連接強度。牽拉錨索通過錨索連接孔與地下進行連接，相鄰的兩牽拉錨索之間均設置有一組牽拉組件，將若干牽拉錨索連接成一個整體，有助于進一步地提高組合錨索的連接強度。通過支撐組件、隧道導洞以及加強圍巖層的相互配合，具有提高隧道施工質量、錨索支撐強度的效果。

5、可選的，所述牽拉組件包括牽拉螺桿以及調節套桿，每一根所述支撐管上均設置有一個安裝環板，所述調節套桿的內壁設置有內螺紋，所述調節套桿兩端的內螺紋旋向相反，所述牽拉螺桿在所述調節套桿的兩端均螺紋連接有一根，所述牽拉螺桿的端部伸出所述調節套桿并與對應的所述安裝環板連接。

6、通過采用上述技術方案，牽拉螺桿的一端與安裝環板連接，另一端螺紋連接于調節套桿中。針對不同的支撐管間距，旋擰調節套桿，兩根牽拉螺桿向著相互靠近或者遠離的方向進行移動，實現了對牽拉組件整體長度的調節，使其能夠適用于相鄰支撐管的間距。

7、可選的，所述牽拉組件還包括牽拉桿，所述牽拉螺桿呈中空設置，所述牽拉螺桿位于所述調節套筒外的所述牽拉螺桿中滑動設置有牽拉桿，所述牽拉桿的一端伸出所述牽拉螺桿并與對應的所述安裝環板轉動連接，所述牽拉桿上設置有滑移塊，所述牽拉螺桿上沿著長度方向開設有滑移槽，所述滑移塊滑動連接于對應的所述滑移槽中，所述牽拉螺桿的內部設置有牽拉彈簧，所述牽拉彈簧的一端與所述牽拉螺桿內腔的內底壁連接，另一端與所述牽拉桿位于所述牽拉螺桿內腔中的端部連接。

8、通過采用上述技術方案，牽拉桿以及牽拉彈簧的設置使得牽拉組件的整體長度可以適應于支撐管之間的微量形變。

9、可選的，所述支撐組件還包括第二抵接板，所述第二抵接板呈環狀，所述第二抵接板的內環壁上連接有插接環，所述插接環插設于所述支撐管中，所述牽拉錨索上螺紋連接有緊固螺栓，緊固螺栓與所述第二抵接板抵接，所述第二抵接板與所述加強圍巖層的內壁抵接。

10、通過采用上述技術方案，第二抵接板與加強圍巖層的內壁抵接，實現了對支撐管的支撐限位。通過緊固螺栓固定牽拉錨索并在牽拉錨索上施加了一定的預應力，有助于提高結構的整體強度以及穩定性。

11、可選的，所述支撐管上連接有若干抗拔環板，所述抗拔環板上開設有若干連通孔。

12、通過采用上述技術方案，抗拔環板以及連通孔的設置提高了支撐管與加強圍巖層之間的連接強度，降低了支撐管從加強圍巖層中脫出的可能性。

13、可選的，所述加強圍巖層的內壁上設置有支撐網層，所述支撐網層夾設于第二抵接板以及所述加強圍巖層之間，所述支撐網層遠離所述加強圍巖層的一側設置有防水層。

14、通過采用上述技術方案，支撐網層的設置降低了加強圍巖層碎裂或者掉落的可能性，防水層的設置降低了地下水滲透入隧道本體中的可能性。

15、可選的，所述錨索連接孔的直徑大于所述牽拉錨索的直徑，所述摸索安裝孔與所述牽拉錨索之間填充設置有砂漿錨固劑。

16、通過采用上述技術方案，砂漿凝固劑凝結在錨索連接孔與牽拉錨索之間，提高了牽拉錨索與錨索連接孔之間的連接強度。

17、一種適用于隧道襯砌的組合錨索的施工工藝，包括以下步驟：

18、s1：錨索安裝：在隧道導洞的內壁上開設多個錨索連接孔，并向其中灌注砂漿錨固劑，將牽拉錨索螺旋錨入錨索連接孔中；

19、s2：錨索支撐與牽拉：將支撐管套設于牽拉錨索位于隧道導洞中的桿段上，并使第一抵接板與隧道導洞的內壁抵接，將兩個連接桿與相鄰的兩個支撐管進行連接，旋擰調節套桿，對牽拉組件的整體長度進行調節；

20、s3：圍巖澆筑：在隧道導洞的內壁上澆筑加強圍巖層，加強圍巖層的厚度與支撐管的長度保持一致；

21、s4：防水處理：將支撐網層鋪設于加強圍巖層的內壁上，將第二抵接桿套設于牽拉錨索上，對牽拉錨索施加一定量的預應力，并將緊固螺栓連接于牽拉錨索位于支撐管外部的桿段上，使緊固螺栓與第二抵接板抵緊，將防水層連接于支撐網層的內壁上。

22、通過采用上述技術方案，通過先安裝牽拉錨索再澆鑄加強圍巖層的操作，提高了牽拉錨索與土體以及加強錨索層之間的連接強度以及結構穩定性。

23、綜上所述，本申請包括以下至少一種有益技術效果：

24、1.通過支撐組件、隧道導洞以及加強圍巖層的相互配合，具有提高隧道施工質量、錨索支撐強度的效果；

25、2.第二抵接板與加強圍巖層的內壁抵接，實現了對支撐管的支撐限位。通過緊固螺栓固定牽拉錨索并在牽拉錨索上施加了一定的預應力，有助于提高結構的整體強度以及穩定性；

26、3.通過先安裝牽拉錨索再澆鑄加強圍巖層的操作，提高了牽拉錨索與土體以及加強錨索層之間的連接強度以及結構穩定性。

技術特征：

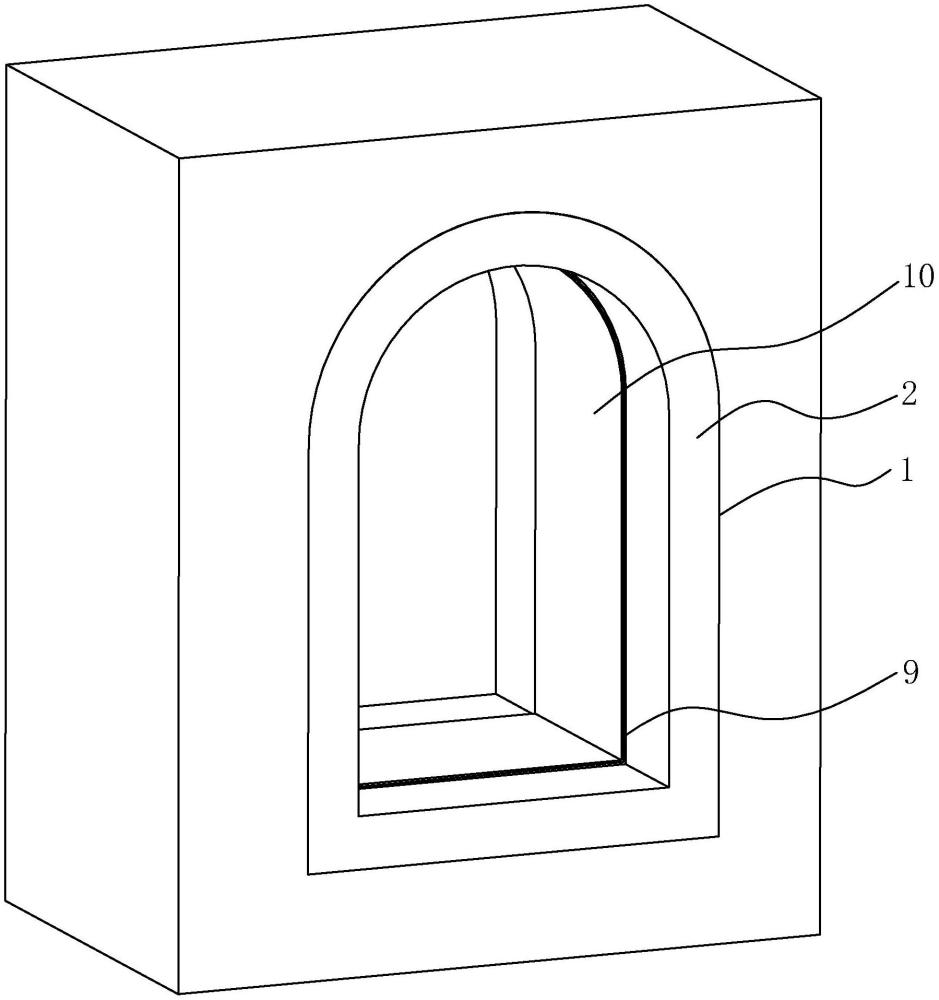

1.一種適用于隧道襯砌的組合錨索，其特征在于：包括支撐組件(3)、隧道導洞(1)以及加強圍巖層(2)，所述加強圍巖層(2)設置于所述隧道導洞(1)的內環壁上，所述支撐組件(3)包括牽拉錨索(31)、第一抵接板(32)以及支撐管(33)，所述隧道導洞(1)的內壁上沿周向開設有若干錨索連接孔(5)，所述牽拉錨索(31)在每一所述錨索連接孔(5)上均連接有一根，所述牽拉錨索(31)的一端沿著所述加強圍巖層(2)的厚度方向延伸至所述加強圍巖層(2)中，所述支撐管(33)套設于所述牽拉錨索(31)位于所述加強圍巖層(2)的桿段上，所述第一抵接板(32)連接于所述支撐管(33)的一端，所述第一抵接板(32)設置于所述加強圍巖層(2)與所述隧道導洞(1)內壁之間的接縫處，相鄰兩所述牽拉錨索(31)之間設置有一組牽拉組件(4)。

2.根據權利要求1所述的一種適用于隧道襯砌的組合錨索，其特征在于：所述牽拉組件(4)包括牽拉螺桿(45)以及調節套桿(47)，每一根所述支撐管(33)上均設置有一個安裝環板(35)，所述調節套桿(47)的內壁設置有內螺紋，所述調節套桿(47)兩端的內螺紋旋向相反，所述牽拉螺桿(45)在所述調節套桿(47)的兩端均螺紋連接有一根，所述牽拉螺桿(45)的端部伸出所述調節套桿(47)并與對應的所述安裝環板(35)連接。

3.根據權利要求2所述的一種適用于隧道襯砌的組合錨索，其特征在于：所述牽拉組件(4)還包括牽拉桿(43)，所述牽拉螺桿(45)呈中空設置，所述牽拉螺桿(45)位于所述調節套筒外的所述牽拉螺桿(45)中滑動設置有牽拉桿(43)，所述牽拉桿(43)的一端伸出所述牽拉螺桿(45)并與對應的所述安裝環板(35)轉動連接，所述牽拉桿(43)上設置有滑移塊(44)，所述牽拉螺桿(45)上沿著長度方向開設有滑移槽(11)，所述滑移塊(44)滑動連接于對應的所述滑移槽(11)中，所述牽拉螺桿(45)的內部設置有牽拉彈簧(46)，所述牽拉彈簧(46)的一端與所述牽拉螺桿(45)內腔的內底壁連接，另一端與所述牽拉桿(43)位于所述牽拉螺桿(45)內腔中的端部連接。

4.根據權利要求3所述的一種適用于隧道襯砌的組合錨索，其特征在于：所述支撐組件(3)還包括第二抵接板(37)，所述第二抵接板(37)呈環狀，所述第二抵接板(37)的內環壁上連接有插接環(8)，所述插接環(8)插設于所述支撐管(33)中，所述牽拉錨索(31)上螺紋連接有緊固螺栓(38)，緊固螺栓(38)與所述第二抵接板(37)抵接，所述第二抵接板(37)與所述加強圍巖層(2)的內壁抵接。

5.根據權利要求4所述的一種適用于隧道襯砌的組合錨索，其特征在于：所述支撐管(33)上連接有若干抗拔環板(34)，所述抗拔環板(34)上開設有若干連通孔(341)。

6.根據權利要求5所述的一種適用于隧道襯砌的組合錨索，其特征在于：所述加強圍巖層(2)的內壁上設置有支撐網層(9)，所述支撐網層(9)夾設于第二抵接板(37)以及所述加強圍巖層(2)之間，所述支撐網層(9)遠離所述加強圍巖層(2)的一側設置有防水層(10)。

7.根據權利要求6所述的一種適用于隧道襯砌的組合錨索，其特征在于：所述錨索連接孔(5)的直徑大于所述牽拉錨索(31)的直徑，所述摸索安裝孔(351)與所述牽拉錨索(31)之間填充設置有砂漿錨固劑(6)。

8.根據權利要求7所述的一種適用于隧道襯砌的組合錨索的施工工藝，其特征在于：包含以下步驟：

技術總結
本申請公開了一種適用于隧道襯砌的組合錨索及其施工工藝，其包括支撐組件、隧道導洞以及加強圍巖層，加強圍巖層設置于隧道導洞的內環壁上，支撐組件包括牽拉錨索、第一抵接板以及支撐管，隧道導洞的內壁上沿周向開設有若干錨索連接孔，牽拉錨索在每一錨索連接孔上均連接有一根，牽拉錨索的一端沿著加強圍巖層的厚度方向延伸至加強圍巖層中，支撐管套設于牽拉錨索位于加強圍巖層的桿段上，第一抵接板連接于支撐管的一端，第一抵接板設置于加強圍巖層與隧道導洞內壁之間的接縫處，相鄰兩牽拉錨索之間設置有一組牽拉組件。本申請具有提高隧道施工質量、錨索支撐強度的效果。

技術研發人員：楊海坤,房建建,賈國梁,于豐凡,馬博,李健,張魯星,牟志方,唐松斌
受保護的技術使用者：山東省高速養護集團有限公司
技術研發日：
技術公布日：2025/4/24
