所屬的技術領域：

本發明一種周而復始節能電風扇，涉及空氣動力學、電磁學、機械力學、材料力學技術領域。

背景技術：
：

過去的吊扇從頭頂來風，固定扇直吹風太死，搖頭扇只有160°轉角，還有200°死角無風力，只好用戶再購一臺搖頭扇，不光增加了用戶購置費，而且轉動齒輪多元化不規范造成無法修理成了固定方位扇，多耗電1.5倍，屬于少、慢、差、費落后電風扇產業應該升級創名牌優質產品，用空調老人、幼兒易患感冒、空調病，而且用電在1kw-1.5kw之間，中央空調電費更多，都不符合節能環保，造成霧霾的主要原因之一。

技術實現要素：
：

為了克服過去三種落后電風扇缺陷，特設計一種周而復始節能電風扇，取代過去少、慢、差、費電風扇落后產業為目的。

本發明解決其技術問題所采用的技術方案圖1圖3，采用轉軸(1)，轉軸(1)連接前后扇葉片(2)和轉子(3)，轉子(3)連接定子繞組(4)，定子繞組(4)連接定子矽鋼片槽(5)，定子矽鋼片槽(5)連接電動機外殼(6)和電動機座(7)，電動機座(7)連接上支桿(8)，上支桿(8)連接六方螺冒(9)和空氣加速器筒(10)，空氣加速器筒(10)連接兩側空氣進氣nn孔(11)，兩側空氣進氣nn孔(11)連接雙向空氣開關(12)，雙向空氣開關(12)連接卡槽(13)，空氣加速器筒(10)連接下舵軸瓦(14)，下舵軸瓦(14)連接垂直方向舵(15)，垂直方向舵(15)連接上舵瓦(16)和舵把(17)，舵把(17)連接拉線(18)，拉線(18)連接凸樁(19)，空氣加速器筒(10)連接前罩(20)和后罩(21)以及外接頭(22)，外接頭(22)連接下支桿(23)，下支桿(23)連接絕緣塑料轉盤(24)，絕緣塑料轉盤(24)連接六方螺冒(25)和兩根螺桿(26)，兩根螺桿(26)連接六方螺冒(27)和上空心軸轉動盤(28)，上空心軸承轉動盤(28)連接上下六方螺冒(29)和上滾動鋼珠(30)，上滾動鋼珠(30)連接扁形螺冒(31)，扁形螺冒(31)連接圓墊片(32)，圓墊片(32)連接六方螺冒(33)，六方螺冒(33)連接主實心螺桿(34)，主實心螺桿(34)連接下滾動鋼珠(35)，下滾動鋼珠(35)連接下空心轉動盤(36)和下扁形螺冒(37)，下扁形螺冒(37)連接絕緣夾布膠板(38)，絕緣夾布膠板(38)連接大導電環(39)和小導電環(40)，絕緣夾布膠板(38)連接盆底(41)和六方螺冒(42)，盆底(41)連接盆高(43)和四底腳(44)，電源220v±10v50hz扦頭a線(45)，扦頭a線(45)連接大導電環(46)，大導電環(46)連接電刷(47)，電刷(47)連接絕緣夾布膠板(48)，絕緣夾布膠板(48)連接扦座a線(49)，扦座a線(49)連接扦頭a線(50)，扦頭a線(50)連接計時器(51)，計時器(51)連接按鍵1、2、3之一(52)，按鍵1、2、3之一(52)連接扼流圈1、2、3之一(53)和電容c一端(54)，電容c一端(54)連接定子繞組a入線(55)，定子繞組a入線(55)連接定子繞組b出線(56)，定子繞組b出線(56)連接電容c另一端(57)和扦頭b線(58)，扦頭b線(58)連接扦座b線(59)，扦座b線(59)連接絕緣夾布膠木板(60)，絕緣夾布膠木板(60)連接電刷(61)，電刷(61)連接小導電環(62)，小導電環(62)連接電源扦頭b線(63)其中，圖4是圖1中空氣加速器筒(10)結構圖；圖5是圖3中垂直方向舵(15)結構圖；圖6是圖3中絕緣塑料轉盤(24)結構圖；圖7是圖3中扁形螺帽(31)結構圖；圖8是圖3中絕緣夾布膠木板(38)結構圖；圖9是圖3中電刷(47)結構圖；圖10是圖3中大導電環(46)結構圖構成周而復始節能電風扇；說明垂直方向舵可以產生空氣力臂，使電風扇周而復始旋轉，轉速由舵控制夾角而定，空氣加速器筒，可以由雙向空氣開關控制空氣進氣力臂與垂直方向舵協同合力繞支桿周而復始轉動，使整個電風扇旋轉有力，這是顛覆過去電風扇傳統產業，既可節電費150％，又可以減輕用戶少購電風扇1倍以上費用，少用電又可以緩減氣侯變化之一，符合節能減排，取代過去電風扇設計的缺陷。

本發明積極效果：

1、少用電本身就是為緩減氣侯變化之一。2、減少用戶購置費和節電150％，一臺電扇只給風力160°，必須增加1-2把風扇才能使360°的人給涼風。3、使用運輸方便，不易損壞，三年包維修退換。4、緩解電源緊缺之一，比過去的三種少、慢、差費電風扇優質，少用電，一當二臺電風扇，四方人群均受兩次涼風，一次是正面吹風，一次是左(右)側面吹風，使人感受春風吹又生的舒適感，會增加人的正能量更好的工作，比多用電的空調強十多倍，避免老人、幼兒空調病的發生。5、是一次顛覆性電風扇產業革命，在一帶一路上會受到70億人群的歡迎的。

附圖說明：

下面結合附圖和實施例對發明進一步說明：

圖1是本發明周而復始節能電風扇結構圖

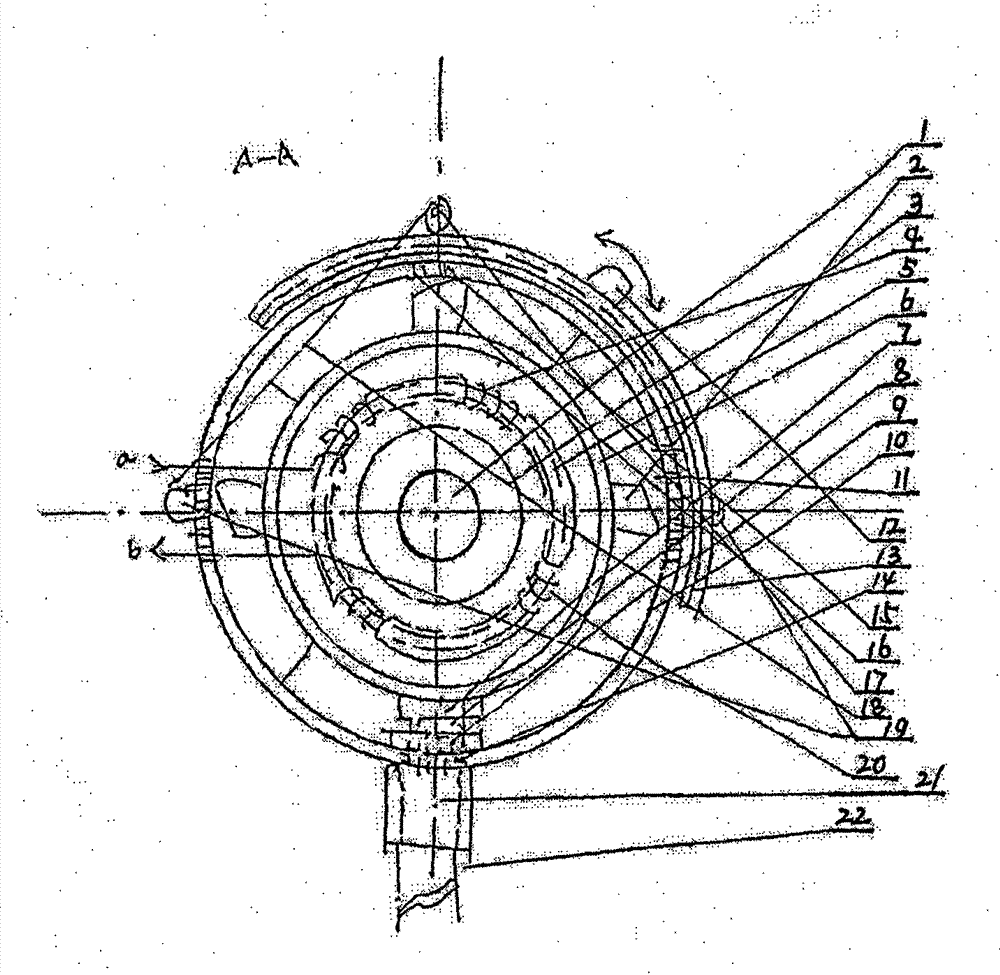

圖2是圖1中a-a方向剖視圖

圖3是空心軸旋轉結構圖

圖4是圖1中空氣加速器筒(10)結構圖

圖5是圖1中垂直方向舵(15)結構圖

圖6是圖3中絕緣塑料轉盤(24)結構圖

圖7是圖3中扁形螺冒(31)結構圖

圖8是圖3中絕緣夾布膠木板(38)結構圖

圖9是圖3中電刷(47)結構圖

圖10是圖3中大導電環(46)結構圖

圖中：1轉軸；2前后扇葉片；3轉子；4定子繞組；5定子矽銅片槽；6電動機外殼；7電動機座；8上支桿；9六方螺冒；10空氣加速器筒；11兩側空氣nn孔；12雙向空氣開關；13卡槽；14下舵軸瓦；15垂直方向舵；16上舵軸瓦；17舵把；18拉線；19雙凸樁；20前罩；21后罩；22外接頭；23下支桿；24絕緣塑料轉盤；25六方螺冒；26兩根螺桿；27六方螺冒；28空心軸盤上29六方螺冒；30；上滾動鋼珠；31扁形螺冒；32圓墊片；33六方螺冒；34主實心螺桿；35下滾動鋼珠；36空心軸轉動盤；37下扁形螺冒；38絕緣夾布膠木板；39大導電環；40小導電環；41盆底；42六方螺冒；43盆高；44四底腳；45扦頭a線；46大導電環；47電刷；48絕緣夾布膠木板；49扦座a線；50扦頭a線；51計時器；52按鍵1、2、3之一；53扼流圈1、2、3之一；54電容c一端；55定子線組a入線；56定子線組b出線；57電容人c另一端；58扦頭b線；59扦座b線；60絕緣夾布膠木板；61電刷；62小導電環；63電源扦頭b線出。

本發明實施例作一臺周而復始節能電風扇：

一、購置各種材料和零件幾種

二、搖臂式電風扇1臺

三、空氣加速器筒幾處加工成型1件

四、雙向空氣開關盒1件

五、垂直方向舵1件

六、舵把1件

七、拉線1件

八、絕緣塑料轉盤1件

九、自行車轉軸等1套

十、絕緣夾布膠木板(加工)2塊

十一、鍍鋅鐵桶1只

十二、大小銅導電環各1只

十三、電刷2只

十四、扦頭扦座各2只

十五、外接頭1件

十六、螺桿2只

加工成后按圖進行組裝成型，構成質量第一的優秀周而復始節能電風扇，卻比過去的三種電風扇優越可靠，比空調節約十多倍的電，不會產生空調病，會受到世界70億人群歡迎爭購取代過去少、慢、差、費落后生產線產業，形成新興產業集團走向全世界無敵手。
