本發明涉及一種水泵技術領域，尤其涉及一種立式離心泵。

背景技術：

離心泵是利用葉輪旋轉而使水產生的離心力來工作的，水泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水在離心力的作用下，被甩出葉輪外援，經泵殼的流到流入水泵的壓水管路。離心泵在工作時會產生振動，若不加干涉，長時間使用后會使泵體內部的零件松散甚至會發生脫落，影響離心泵的正常使用。因此，應該提供一種新的技術方案解決上述問題。

技術實現要素：

本發明的目的是：針對上述不足，提供一種結構合理，使用效果好的一種立式離心泵。

為實現上述目的，本發明采用的技術方案是：

一種立式離心泵，包括電機和泵體，所述泵體的一側設有進水管，另一側設有出水管，所述電機的轉軸伸入到泵體的泵腔內，所述電機的轉軸上設有位于泵腔內的葉輪，所述電機和泵體之間設有至少一組吸振結構，所述吸振結構設于電機底座和泵體之間的外部空間，所述吸振結構包括與電機底座連接的固定桿以及安裝在固定桿上的動態吸振器。

進一步的技術方案是：

所述出水管的管體內壁繞設有磁性管。

所述進水管的內端位于泵腔的下部，所述進水管的外端向上翹起形成翹起部，所述翹起部與進水管的內端之間形成有用于容水的容納腔，所述翹起部處設有防回流結構。

由于上述技術方案的應用，本發明與現有技術相比具有如下優點：

1、本發明的離心泵，在電機和泵體之間設有至少一組吸振結構，并設計吸振結構為動態吸振器，其可以吸收離心泵在工作時產生的振動，降低泵腔內零件的故障率，從整體上提高離心泵的使用壽命。

2、本發明的離心泵，在出水管的管體內壁繞設有磁性管，可以對水進行磁化處理，有利于提高水質，使飲用者身體更加的健康。

附圖說明

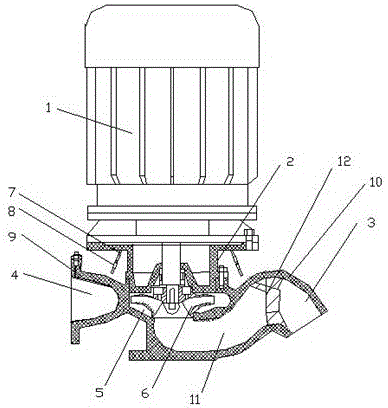

附圖1為本發明結構示意圖。

以上附圖中：1、電機，2、泵體，3、進水管，4、出水管,5、泵腔，6、葉輪，7、固定桿，8、動態吸振器，9、磁性管，10、翹起部，11、容納腔，12、防回流結構。

具體實施方式

下面結合附圖及實施例對本發明作進一步描述：

如圖1所示，作為本發明的第一個實施例，一種立式離心泵，包括電機1和泵體2，所述泵體2的一側設有進水管3，另一側設有出水管4，所述電機1的轉軸伸入到泵體2的泵腔5內，所述電機1的轉軸上設有位于泵腔5內的葉輪6，所述電機1和泵體2之間設有至少一組吸振結構，所述吸振結構設于電機1底座和泵體2之間的外部空間，所述吸振結構包括與電機1底座連接的固定桿7以及安裝在固定桿7上的動態吸振器8。

優選地，作為第二個實施例，本實施例也是對實施例一的進一步改進，所述出水管4的管體內壁繞設有磁性管9。

優選地，作為第三個實施例，本實施例也是對實施例一的進一步限定，所述進水管3的內端位于泵腔5的下部，所述進水管3的外端向上翹起形成翹起部10，所述翹起部10與進水管3的內端之間形成有用于容水的容納腔11，所述翹起部10處設有防回流結構12。

以上所述是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明所述原理的前提下，還可以作出若干改進或替換，這些改進或替換也應視為本發明的保護范圍。
