本發明屬于水泵設備技術領域，涉及一種氣壓調節機構，特別是一種用于新型水泵的氣壓調節機構。

背景技術：

隨著城市人口越來越多，每天產生的垃圾也越來越多，城市的垃圾被受理后需要送到垃圾填埋場進行處理，垃圾填埋場是露天設置的，在經過雨天后，埋設在地下的垃圾因?yàn)橛晁脑驎糜谂菟沫h(huán)境中，垃圾在泡水過程中會產生很多問題，一方面這些受到了污染的水源會流向其他地方造成二次污染，另一方面，由于雨水的浸泡，這些垃圾會產生霉變，引發一系列的生化環境問題，另一方面，填埋后的垃圾會產生沼氣，作為一種再生能源，現在更多的被收集再利用，一般填埋場利用打井或預置導排石籠進行氣體收集，需要對填埋場內積存滲濾液進行局部范圍性的抽取，保持填埋場內的氣體平衡。因此為了防止上述問題的發生需要對埋設的垃圾進行抽水處理。

現有技術中抽水通常使用的工具為水泵，現有技術中的水泵包括電機和用于控制水泵啟動或者停止的電氣開關，在電氣開關開啟或者關閉電機的過程中會產生電火花，現有技術中的水泵具有以下缺陷：1、該技術方案中的水泵在使用過程中會產生電火花，從而該水泵并不適用于易燃、易爆、潮濕的環境中；2、該技術方案中的水泵只能通過使用者手動開啟電氣開關，并通過電氣開關控制電機氣動而實現水泵抽水工作，工作效率低。

為了解決現有技術中水泵存在使用不安全、不能實現自動開啟或者關閉的技術問題，因此，需要設計一種結構簡單、使用安全、能實現自動控制的用于新型水泵的氣壓調節機構。

技術實現要素：

本發明的目的是針對現有的技術存在上述問題，提出了一種結構簡單、使用安全、能實現自動控制的用于新型水泵的氣壓調節機構。

本發明的目的可通過下列技術方案來實現：一種用于新型水泵的氣壓調節機構，包括：

泵體，其中部開設有容納腔且在泵體上開設有與容納腔相通的進水口和出水口，在泵體上還設置有與容納腔相通的進氣管和出氣管；

擺塊組件，其設置于容納腔內且所述擺塊組件分別與進氣管和出氣管相連，所述擺塊組件能分別控制進氣管和出氣管開啟或者關閉；

浮塊組件，其設置于容納腔內且所述浮塊組件與擺塊組件相連；

在初始狀態下，浮塊組件能帶動擺塊組件使進氣管關閉且出氣管打開，使得液體能通過進水口導入至容納腔內；當容納腔內的水位上升至預設位置時，浮塊組件能使擺塊組件移動并使進氣管打開且出氣管關閉，使得容納腔內的氣壓上升，從而液體能在壓力的作用下通過出水口向外導出。

在上述的用于新型水泵的氣壓調節機構中，所述浮塊組件包括：

浮塊，其設置于容納腔內且所述浮塊套設于出水管上；

浮桿，其貫穿設置于浮塊上且浮桿的上端穿過浮塊并與擺塊組件相連；

所述浮塊能隨著容納腔內水位的變化而帶動浮桿在豎直方向上移動。

在上述的用于新型水泵的氣壓調節機構中，在浮桿靠近擺塊組件一側設置有第一限位塊，在浮桿的另一側設置有第二限位塊，所述浮塊位于第一限位塊和第二限位塊之間。

在上述的用于新型水泵的氣壓調節機構中，在浮桿具有第二限位塊的一端設置有蓋帽，在浮桿上套設有彈性件且彈性件的兩端分別與蓋帽和第二限位塊接觸。

在上述的用于新型水泵的氣壓調節機構中，所述彈性件為彈簧。

在上述的用于新型水泵的氣壓調節機構中，所述擺塊組件包括：

安裝環，其設置于容納腔內且所述浮桿與安裝環相連；

第一連桿，其設置于安裝環上且所述第一連桿的兩端分別與安裝環和進氣管相連；

第二連桿，其設置于安裝環上且所述第二連桿的兩端分別與安裝環和出氣管相連；

所述浮桿能通過安裝環帶動第一連桿和第二連桿移動，使得第一連桿能控制進氣管開啟或者關閉，第二連桿能控制出氣管開啟或者關閉，當進氣管打開時，出氣管關閉，當進氣管關閉時，出氣管打開。

在上述的用于新型水泵的氣壓調節機構中，所述安裝環包括相連的第一安裝環和第二安裝環，所述浮桿設置于第一安裝環和第二安裝環之間且所述浮桿分別與第一安裝環和第二安裝環相連，所述第一安裝環和第二安裝環均鉸接于出水閥上，所述第一連桿的兩端分別與第一安裝環和進氣管相連，所述第二連桿的兩端分別與第二安裝環和出氣管相連。

在上述的用于新型水泵的氣壓調節機構中，在第一安裝環和第二安裝環之間設置有配重塊，所述配重塊和浮桿分別設置于在第一安裝環和第二安裝環的兩端。

與現有技術相比，本發明包括泵體、擺塊組件以及浮塊組件，在泵體上開設有進水口和出水口，在泵體上還設置有進氣管和出氣管，在本發明工作的過程中，浮塊組件能根據容納腔內水位的高低帶動擺塊組件移動并使擺塊組件控制進氣管和出氣管開啟或者關閉，從而通過泵體容納腔內壓強值的變化而實現容納腔內自動進水或者排水，實現本發明的自動化，提高了本發明的工作效率；同時通過擺塊組件代替現有的電氣控制，保證了本發明使用的安全性。

附圖說明

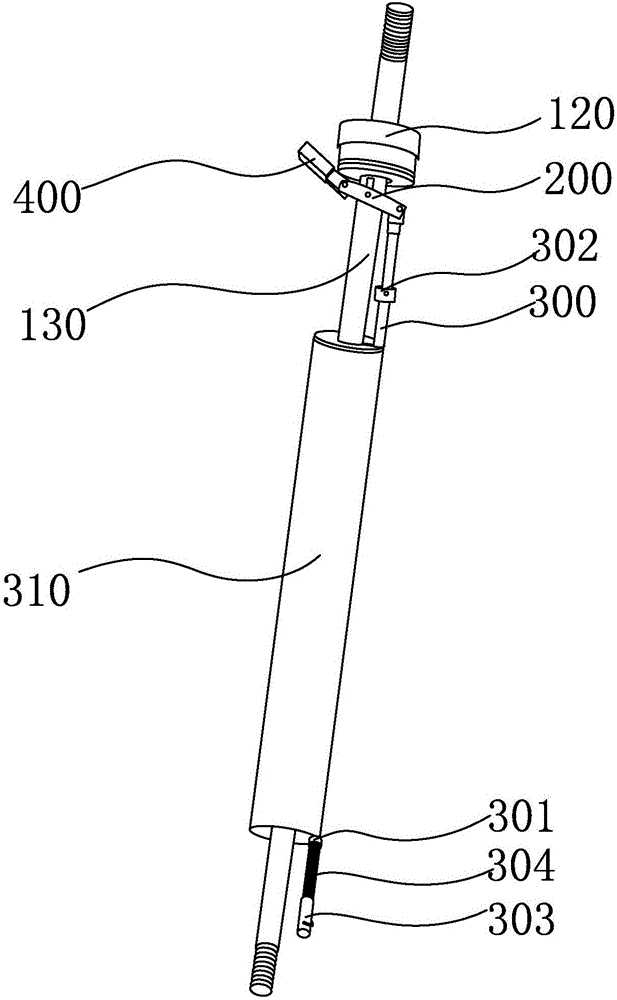

圖1是本發明的結構示意圖。

圖2是本發明省略泵體的示意圖。

圖3是圖2的局部放大示意圖。

圖4是本發明省略泵體另一視角的結構示意圖。

圖中，100、泵體；110、進水閥；120、出水閥；121、進氣管；122、出氣管；130、出水管；200、第一安裝環；201、第一連桿；210、第二安裝環；211、第二連桿；300、浮桿；301、第一限位部；302、第二限位部；303、蓋帽；304、彈簧；310、浮塊；400、配重塊500、磁環；600、磁鐵。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1至圖4所示，本用于新型水泵的氣壓調節機構包括具有容納腔的泵體100，在泵體100的兩端分別設置有進水閥110和出水閥120，在出水閥120上設置有與容納腔相通的進氣管121和出氣管122，在容納腔內還設置有與進氣管121和出氣管122相連的擺塊組件。

通過上述技術特征，本發明在初始狀態下，浮塊310組件能通過擺塊組件使進氣管121關閉并使出氣管122打開，使得容納腔內的氣壓與大氣壓相等，使得液體能通過進水閥110導入至容納腔內；當容納腔內液體的水位上升至預設位置時能觸發浮塊310組件，浮塊310組件能帶動擺塊組件移動并使進氣管121打開并使出氣管122關閉，從而容納腔內的氣壓不斷上升并使容納腔內的壓強與大氣壓產生壓強差，由于壓強差產生的壓力能使進水閥110關閉，同時該壓力能將容納腔內的液體通過出水閥120向外導出，當容納腔內的水位下降至預設位置時能觸發擺塊組件，擺塊組件能使進氣管121關閉并使出氣管122打開并重復上述過程。

上述浮塊310組件能根據容納腔內的水位的高低使得本發明在進水和排水兩種模式下進行切換，實現了本發明能自動進水和自動排水，方便了本發明的使用，提高了本發明的工作效率；同時本發明進水結構和排水結構均采用機械機構，避免了電氣控制在開啟或者關閉時產生電火花現象的產生，使得本發明適用于易燃、易爆、潮濕的環境中，擴大了本發明的使用范圍。

優選地，上述浮塊310組件包括浮桿300和浮塊310，浮桿300的一端與擺塊組件相連，浮塊310的另一端游離于容納腔內，上述浮塊310套設于浮桿300上，當容納腔內的水位不斷上升時，浮塊310能帶動浮桿300豎直向上移動并通過浮桿300帶動擺塊組件移動而實現本發明自動排水。

進一步地，在浮桿300的兩端分別設置有第一限位部301和第二限位部302，第一限位部301位于第二限位部302的上方，上述浮塊310位于第一限位部301和第二限位部302之間，使得浮塊310能通過第一限位部301和第二限位部302帶動浮桿300在豎直方向上移動，保證了本發明正常工作，同時第一限位部301和第二限位部302兩者之間的間距大于浮桿300的浮塊310的長度，使得浮塊310能在第一限位部301和第二限位部302之間存在緩沖帶，避免浮塊310在水位上升的過程中，浮塊310與第一限位部301直接接觸，從而縮短了浮塊310的行程，降低了本發明在單次排水過程中的排水量，降低了本發明的工作效率。

進一步地，在浮桿300遠離擺塊組件一端固設有蓋帽303，在浮桿300上套設有彈性件且彈性件的兩端分別與抵靠于蓋帽303和第二限位部302上，其中，第二限位部302能隨著彈性件的伸長或者縮短而發生相應的位移，彈性件的設置有能對浮塊310起到緩沖作用，避免浮塊310在下落過程中直接與第二限位部302接觸而影響了本發明使用壽命現象的產生，提高了本發明的使用壽命。

上述彈性件并不局限于彈簧304，彈性件可以為其他具有彈性的部件，從而對浮塊310具有緩沖作用。

上述擺塊組件包括安裝環，在出水閥120的下端設置有與容納腔相通的出水管130，安裝環鉸接設置于該出水管130上，在安裝環的兩側分別設置有第一連桿201和第二連桿211，其中第一連桿201與進氣管121相連，第二連桿211與出氣管122相連，其中，第一連桿201和第二連桿211均未設置于安裝環的中部，從而使得安裝環繞著鉸接軸周向轉動時，安裝環能帶動第一連桿201移動并使第一連桿201開啟或者關閉進氣管121，安裝環能帶動第二連桿211移動并使第二連桿211開啟或者關閉出氣管122，并且，當進氣管121開啟時，出氣管122關閉，當進氣管121關閉時，出氣管開啟。

進一步地，上述安裝環一分為相連的第一安裝環200和第二安裝環210且第一安裝環200和第二安裝的形狀均半環形，在出水管130的外表面固設有連接環，上述第一安裝環200和第二安裝環210均鉸接設置于連接環上，上述第一連桿201的一端與第一安裝環200相連，第一連桿201的另一端與進氣管121相連，上述第二連桿211的一端與第二安裝環210相連，第二連桿211的另一端與出氣管122相連。

進一步地，在第一安裝環200和第二安裝環210兩者之間還設置有配重塊400，配重塊400和浮桿300分別設置于第一安裝環200和第二安裝環210的兩端，浮塊310套設于出水管130上且浮塊310能隨著容納腔內的水位變化而沿著出水管130在豎直方向上移動，當浮塊310的浮力大于浮塊310自身的重力時，浮塊310能沿著出水管130向上滑移，而第一安裝環200和第二安裝環210能在配重塊400重力的作用下繞著鉸接軸轉動。

優選地，在第一安裝環200和第二安裝環210兩者之間對稱設置有兩磁環500，在出水閥120上設置有與磁環500一一對應的吸附件，在本發明工作的過程中，吸附件與磁環500兩者之間存在作用力，吸附件和磁環500的設置保證第一安裝環200和第二安裝環210擺動的平穩性，避免了在本發明使用的過程中發生由于第一安裝環200和第二安裝環210擺動幅度過大而影響使用壽命現象的產生，提高了本發明的使用壽命。

上述吸附件可以為磁鐵600，磁環500由磁性材料制成，從而使得磁鐵600和磁環500之間存在吸引力，磁鐵600和磁環500兩者之間的吸引力隨著距離的增大而減少，提高了第一安裝環200和第二安裝環210在繞著鉸接軸轉動過程中的平穩性。

在本發明初始狀態下，當容納腔內的液體的水位未達到預設位置時，第一安裝環200和第二安裝環210上具有浮塊310一端的重量大于第一安裝環200和第二安裝環210具有配重塊400一端的重量，使得具有配重塊400一端的磁環500抵靠于出水閥120的下表面上，第一連桿201能使進氣管121關閉且第二連桿211能使出氣管122打開，使得容納腔內的壓強與大氣壓相通，從而使得液體能從進水閥110導入至容納腔內。

在容納腔內的水位不斷上升過程中，水位的上升能通過浮力帶動浮塊310上升，當浮塊310的浮力大于浮塊310自身的重力時，具有浮桿300一端的第一安裝環200和第二安裝環210上升同時具有配重塊400一端的第一安裝環200和第二安裝環210逐漸下降，使得第一安裝環200和第二安裝環210能繞著鉸接軸轉動，并使第一連打開桿進氣管121而使第二連桿211關閉出氣管122，容納腔內的壓強不斷增大，當容納腔內的壓強與大氣壓之間的壓強差達到預設值時，由壓強差所產生壓力能將進水閥110關閉并將容納腔內的液體通過出水閥120向外排出。

當容納腔內的水位低于預設水位時，第一安裝環200和第二安裝環210能在浮塊310重力的作用下能回復至初始位置，液體能繼續導入至容納腔內并重復上述工作過程。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
