本實用新型屬于空壓機技術領域，具體地，本實用新型涉及一種輕量化活塞式雙缸空壓機。

背景技術：

目前，國內所用的汽車制動用空壓機，一般都是單缸，單缸空壓機的效率低下，提供的壓力較小。也有少部份雙缸空壓機，但是體積較大，其主體材料均采用灰鐵鑄造，如曲軸箱，其余大部份零件采用鋼材制造，由于灰鐵和鋼材密度較大，至使空壓機重量達到20~25Kg左右，也造成裝機后整體發動機的重量增加。

專利號為CN201320589664.7的實用新型專利公開了一種空壓機用活塞式雙缸。包括缸體，所述缸體內設有兩個平行的缸腔，所述缸腔的內壁上設有網紋層。結構簡單，將單缸缸體設計為雙缸缸體，減少氣壓縮過程，增大空壓機工作效率，通過在缸腔內壁上增設網紋層，降低了噪音，縮小了空壓機體積，并能使空壓機運行更加安全穩定，但是該空壓機并不適用于汽車制動且重量較重。

技術實現要素：

為了克服以上現有技術中存在的問題，本實用新型提供一種輕量化活塞式雙缸空壓機，包括曲軸箱，曲軸箱上設有閥板，所述曲軸箱內設有兩個缸體，兩個缸體之間設有用于限位和防轉動的缸套，曲軸箱、缸體和缸套連接為一體式結構。提供一種輕量化的活塞式雙缸空壓機，實現減排的同時使重量下降，重量輕，散熱快，有效提升使用壽命。

優選的是，所述缸套設置在缸孔活塞運動部位，缸套為薄壁缸套，缸套采用合金鑄鐵鑄造而成。

上述任一方案中優選的是，所述曲軸箱采用鋁合金材質鑄造而成。

上述任一方案中優選的是，所述兩個缸體平行設置，缸體內設有連桿，連桿采用鍛造鋁合金材質制成。

上述任一方案中優選的是，所述曲軸箱下部設有曲軸，當曲軸能夠帶動連桿和活塞一起運動。

上述任一方案中優選的是，所述閥板上設有吸氣結構和排氣結構。

上述任一方案中優選的是，所述吸氣結構包括進氣口，進氣口上設有進氣閥門。

上述任一方案中優選的是，所述排氣結構包括排氣口，排氣口上設有排氣閥門。

上述任一方案中優選的是，所述曲軸箱下部設有底蓋板，底蓋板采用鋁合金鑄造而成。

上述任一方案中優選的是，所述閥板上設有兩個進氣口和/或排氣口且對稱設置。閥板采用鋁合金結構。

上述任一方案中優選的是，所述閥板上設有氣缸蓋，氣缸蓋采用鋁合金鑄造而成，氣缸蓋內部設有冷卻水道。氣缸蓋采用鋁合金結構。

本實用新型的輕量化活塞式雙缸空壓機，包括曲軸箱，曲軸箱上設有閥板，所述曲軸箱內設有兩個缸體，兩個缸體之間設有用于限位和防轉動的缸套，曲軸箱、缸體和缸套連接為一體式結構。提供一種輕量化的活塞式雙缸空壓機，實現減排的同時使重量下降，重量輕，散熱快，有效提升使用壽命。

附圖說明

圖1是按照本實用新型的輕量化活塞式雙缸空壓機的一優選實施例的結構示意圖；

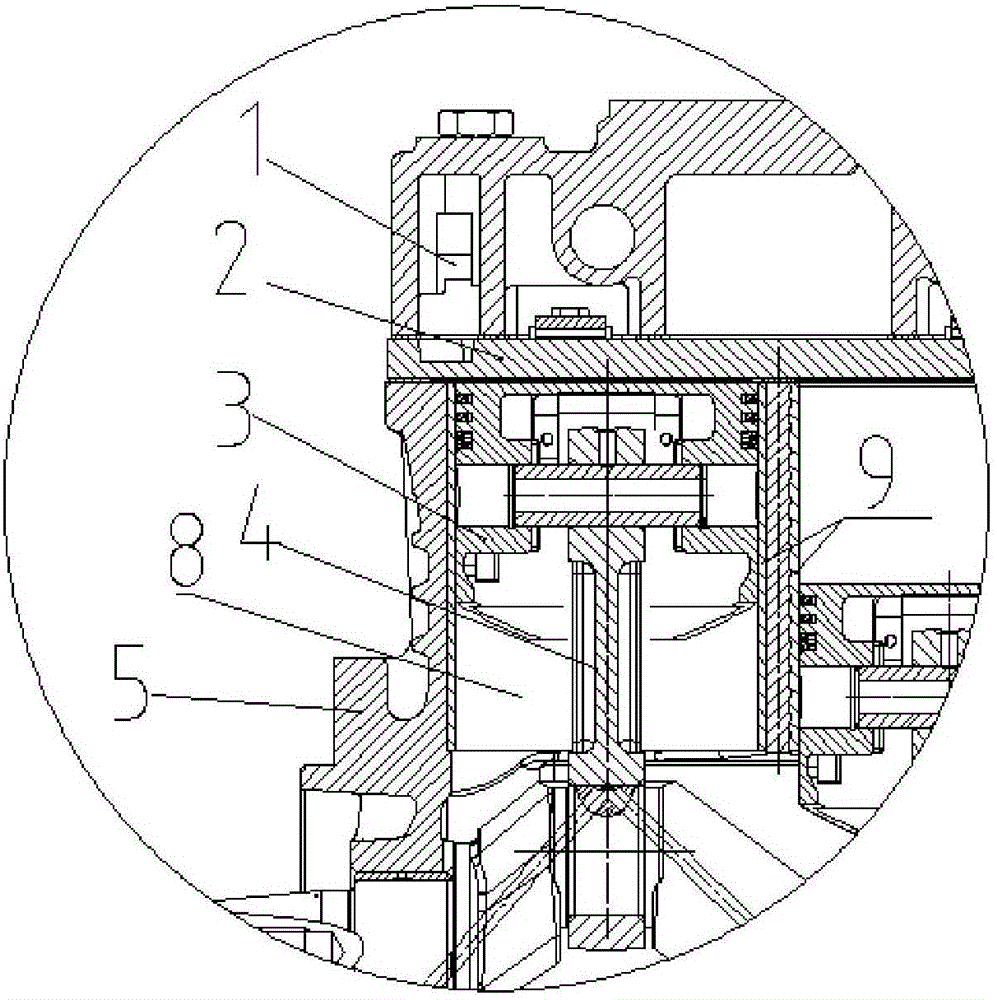

圖2示出了圖1所示實施例的一局部結構放大示意圖。

具體實施方式

為了更好理解本實用新型的技術方案和優點，以下通過具體實施方式，并結合附圖對本實用新型做進一步說明。

實施例1.1

如圖1-圖2所示，本實用新型提供一種輕量化活塞式雙缸空壓機，包括曲軸箱5，曲軸箱5上設有閥板2，所述曲軸箱5內設有兩個缸體8，兩個缸體8之間設有用于限位和防轉動的缸套9，曲軸箱5、缸體8和缸套9連接為一體式結構。本實用新型提供的輕量化活塞式雙缸空壓機，主體包括曲軸箱5和缸體8且采用整體式鋁合金鑄造，缸孔活塞運動部位采用合金薄壁缸套9鑄造成一體。本實用新型對活塞式雙缸空壓機的結構和材料都進行了變動，卻完全不會影響產品使用，實現減排的同時使重量下降，重量輕，散熱快，有效提升使用壽命。

本實用新型進一步優化的技術方案，所述缸套9設置在缸孔活塞運動部位，缸套9為薄壁缸套，缸套9采用合金鑄鐵鑄造而成。本實用新型的活塞式雙缸空壓機，在鋁合金鑄造時，加入了兩只經過外表面機加工成限位和防轉動的薄壁缸套9，內孔留有余量，鑄造成成品后，經過精加工，缸孔與活塞接觸磨擦部位留有合金鑄鐵的薄壁缸套9，缸孔耐磨與原先一致，其余為鋁合金減重。這種結構使產品重量輕，散熱快，有效提升產品使用壽命。

本實用新型進一步優化的技術方案，所述兩個缸體8平行設置，缸體8內設有連桿4。

本實用新型進一步優化的技術方案，所述曲軸箱5下部設有曲軸6，曲軸6能夠帶動連桿4和活塞3一起運動。

本實用新型進一步優化的技術方案，所述閥板2上設有吸氣結構和排氣結構。

本實用新型進一步優化的技術方案，所述吸氣結構包括進氣口。

本實用新型進一步優化的技術方案，所述排氣結構包括排氣口，排氣口上設有排氣閥門。

本實用新型進一步優化的技術方案，所述曲軸箱5下部設有底蓋板7。

本實用新型進一步優化的技術方案，所述閥板2上設有氣缸蓋1。

本實用新型的輕量化活塞式雙缸空壓機工作原理為：發動機通過傳動齒輪帶動空壓機的曲軸6轉動，從而驅動空壓機工作。當曲軸6帶動連桿4和活塞3運動時，活塞3的一缸向下運動吸氣，另一缸向上運動壓縮氣體并進行排氣，閥板2所在位置有兩處吸氣結構和排氣結構，吸氣時，大氣進入通過氣缸蓋1進入，閥板2一側進氣口打開，另一側的排氣口關閉，氣體進入活塞腔。排氣時，閥板2一側的排氣口打開，另一側的進氣口關閉，氣體通過氣缸蓋1進入汽車儲氣筒。

在國內發動機廠一致力推減重減排的環境下，本實用新型提供了一種輕量化的活塞式雙缸空壓機，使重量降到10公斤左右，而且在同等排量情況下重量比原來的下降15Kg左右。

本實用新型的輕量化活塞式雙缸空壓機主體包括曲軸箱、缸體，采用整體式鋁合金鑄造，缸孔活塞運動部位采用合金薄壁缸套鑄造成一體。本實用新型對產品結構和材料都進行了變動，但是完全不會影響產品使用，達到重量明顯下降.

本實用新型連桿由原結構采用的45鍛鋼修改為鍛造鋁合金。閥板由原結構采用的灰鐵鑄造件修改為鋁合金鑄造。本實用新型的底蓋由原結構采用的45鋼件修改為鋁合金，同時氣缸蓋采用鋁合金鑄造。

本實用新型的輕量化活塞式雙缸空壓機，包括曲軸箱5，曲軸箱5上設有閥板2，所述曲軸箱5內設有兩個缸體，兩個缸體之間設有用于限位和防轉動的缸套9，曲軸箱5、缸體8和缸套9連接為一體式結構。提供一種輕量化的活塞式雙缸空壓機，實現減排的同時使重量下降，重量輕，散熱快，有效提升使用壽命。

實施例2.1

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，所述曲軸箱5采用鋁合金材質鑄造而成。

實施例2.2

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，所述連桿4采用鍛造鋁合金材質制成。

實施例2.3

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，所述進氣口上設有進氣閥門。

實施例3

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，一種輕量化活塞式雙缸空壓機，排氣口上設有排氣閥門。

實施例4

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，底蓋板7采用鋁合金鑄造而成。

實施例5

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，閥板2上設有兩個進氣口和/或排氣口且對稱設置。

實施例6

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，所述氣缸蓋1采用鋁合金鑄造而成。發動機通過傳動齒輪帶動空壓機的曲軸6轉動，從而驅動空壓機工作。當曲軸6帶動連桿4和活塞3運動時，活塞3的一缸向下運動吸氣，另一缸向上運動壓縮氣體并進行排氣，閥板2所在位置有兩處吸氣結構和排氣結構，吸氣時，大氣通過氣缸蓋1進入，閥板2一側進氣口的進氣閥門打開，另一側排氣口的排氣閥門關閉，氣體進入活塞腔。排氣時，閥板2一側排氣口的排氣閥門打開，另一側進氣口的進氣閥門關閉，氣體通過氣缸蓋1進入汽車儲氣筒。

實施例7

一種輕量化活塞式雙缸空壓機，與實施例1.1不同的是，所述閥板上設有氣缸蓋，氣缸蓋采用鋁合金鑄造而成，氣缸蓋內部設有冷卻水道。

需要說明的是，以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
