本發明涉及一種散熱風機，特別是一種電磁加熱式鍋爐的散熱風機。

背景技術：

電磁加熱式鍋爐是利用電磁感應渦流加熱原理將電能轉化為熱能而工作的，在電磁加熱式鍋爐控制器內部，由整流電路將交流電壓變成直流電壓，再經過控制器內部將直流電壓轉換成超音頻電流，高速變化的超音頻電流流過導磁線圈會產生高速變化的交變磁場，當磁場內的磁力線通過鍋爐內膽的金屬材料時，會在內膽金屬體內產生無數的小渦流，渦流使容器底部的金屬原子高速無規則運動，原子互相碰撞、摩擦，從而產生熱能，使鍋爐內膽內的水受熱并快速達到沸點，但過高的溫度，會損壞電磁加熱式鍋爐的內部結構，因此，該電磁加熱式鍋爐需要一種降溫裝置；

散熱風機是一種從動的流體機械，其是由控制電路輸出電流在電機內部產生磁場，給轉子提供啟動力矩，產生動能使得風扇啟動，風扇將進氣口的熱氣流通過強制空氣對流從出氣口排送出去，從而達到減低設備溫度的效果。

在現有技術中，例如公開號為CN 102996509 A的離心風機，其包括電機以及風輪，所述風輪裝在電機的外轉子上，所述風輪包括上蓋和下蓋，上蓋和下蓋之間設有多個葉片，上蓋上設有通風的孔，其特征在于：所述每個葉片的外邊緣均為鋸齒形，所述每個葉片的中間部分的厚度均比該葉片的外邊緣及內邊緣的厚度大，雖然該方案能降低設備的溫度，但該方案并未設置防灰塵結構，如此，技術員在使用該離心風機時，易使離心風機堆積灰塵，不方便人們對該設備日常清洗，其次，離心風機具有高風壓的特點，但過高風壓會使電磁加熱式鍋爐的爐內溫度過低，從而降低了電磁加熱式鍋爐的加熱效果。

技術實現要素：

本發明的目的是針對現有的技術存在上述問題，提出了一種穩定性好、能防灰塵且風量大小適應于電磁加熱式鍋爐的散熱風機。

本發明的目的可通過下列技術方案來實現：一種電磁加熱式鍋爐的散熱風機，包括

風機支架；

進氣口，所述進氣口焊接于風機支架底部，且進氣口內部頂端聯通所述風機支架內部；

風扇葉片，所述風扇葉片設于風機支架內部，且風扇葉片與風機支架旋轉連接；

散熱片，所述風機支架內圈徑向分布有若干環繞風扇葉片的散熱片，所述散熱片與風機支架固定連接；

出氣口，所述出氣口開設于風機支架側面，且出氣口內部底端聯通風機支架內部。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述風機支架中部安裝有電機，所述電機外部安裝所述風扇葉片；

所述風扇葉片圍繞所述電機旋轉。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述電機內部設有容置腔，所述容置腔內安裝有上滾珠軸承、下滾珠軸承，所述上滾珠軸承以及所述下滾珠軸承之間設有預壓彈簧。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述容置腔內安裝有鐵軸心，所述鐵軸心貫穿上滾珠軸承、預壓彈簧以及下滾珠軸承。

在上述的一種電磁加熱式鍋爐的散熱風機中，每個所述散熱片均呈鰭狀，且相鄰兩個散熱片串聯使得散熱片整體呈圓形，并圍繞所述電機。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述進氣口內設有過濾柵，所述過濾柵與進氣口卡固連接。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述過濾柵由呈方狀的過濾部、卡扣部組成，且所述卡扣部與所述過濾部相互垂直。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述卡扣部上設有多個卡固塊，所述過濾部上設有多根防塵條，且每根防塵條相互平行。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述進氣口底部設有鍋爐，且進氣口與鍋爐螺紋連接。

在上述的一種電磁加熱式鍋爐的散熱風機中，所述鍋爐內部散熱所需的風量滿足如下公式：

其中，C_p為空氣比熱，T為鍋爐外殼內部上升溫度，D為空氣密度，Q為冷卻所需的風量，P為鍋爐外殼內部散熱量(消耗的電功率)，T_f為允許內部溫升(華氏)，T_c為允許內部溫升(攝氏)。

與現有技術相比，本發明具有以下有益效果：

1、本發明中，風機支架內圈徑向分布有若干散熱片，且該散熱片與風機支架固定連接，且每個散熱片均呈鰭狀，相鄰兩個散熱片串聯使得散熱片整體呈圓形，并圍繞電機，該散熱片的設置，有利于該散熱風機的進風以及排風，從而增強散熱效果。

2、進氣口內設有過濾柵，過濾柵由呈方狀的過濾部、卡扣部組成，該卡扣部與進氣口卡固連接，且卡扣部與過濾部相互垂直，如此，減少外界的灰塵進入散熱風機，避免灰塵堆積在散熱片以及風扇葉片上，從而確保該散熱風機能穩定工作，進而延長其使用年限。

3、電機內部設有容置腔，該容置腔內安裝有上滾珠軸承、下滾珠軸承，上滾珠軸承以及下滾珠軸承之間設有預壓彈簧，該機構的設置，減少了散熱風機工作時的噪聲，避免了散熱風機的噪音與鍋爐產生共振，進而規避該設備的安全隱患。

附圖說明

圖1是本發明一較佳實施例的結構示意圖。

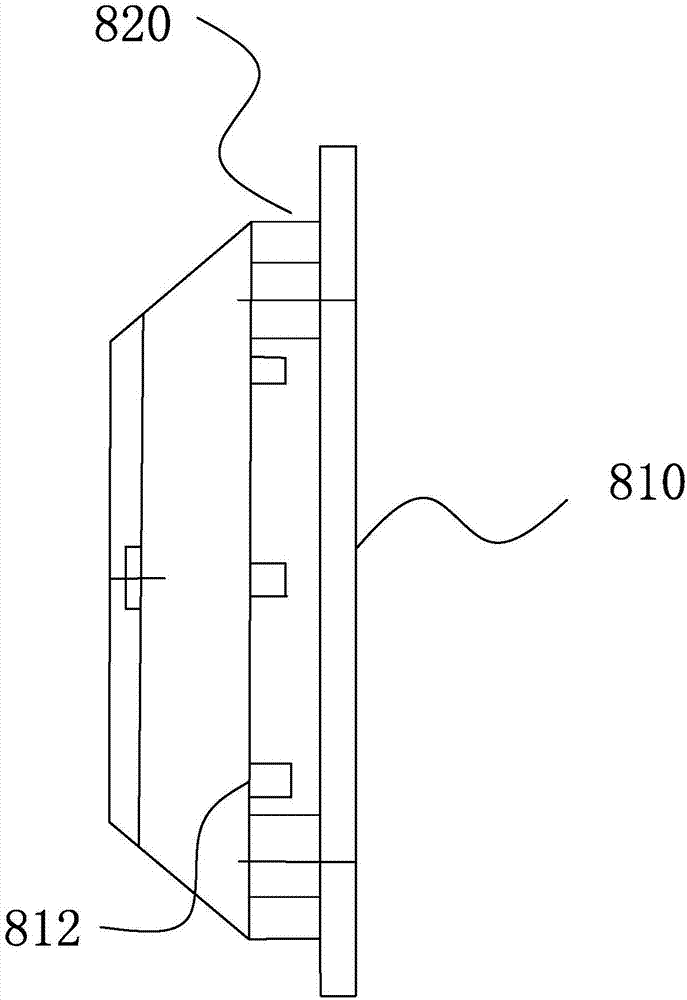

圖2是過濾柵的左視圖。

圖3是過濾柵的主視圖。

圖4是本發明的剖視圖。

圖5是電機與散熱片的組合示意圖。

圖中，風機支架100；進氣口200；風扇葉片300；散熱片400；出氣口500；鍋爐600；電機700；容置腔710；上滾珠軸承711；預壓彈簧712；下滾珠軸承713；鐵軸心714；過濾柵800；過濾部810；防塵條811；卡固塊812；卡扣部820。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1-圖5所示，本發明一種電磁加熱式鍋爐的散熱風機包括風機支架100、進氣口200、風扇葉片300、散熱片400、出氣口500。

進一步的，風機支架100內圈徑向分布有若干環繞風扇葉片300的散熱片400，該散熱片400與風機支架100固定連接；進氣口200焊接于風機支架100底部，且進氣口200內部頂端聯通所述風機支架100內部；風扇葉片300設于風機支架100內部，且風扇葉片300與風機支架100旋轉連接；出氣口500開設于風機支架100側面，且出氣口500內部底端聯通風機支架100內部。

如圖1，圖4所示，風機支架100中部安裝有電機700，且電機700內部包括定子(圖中未標注)以及轉子(圖中未標注)，電機700外部安裝風扇葉片300，風扇葉片300圍繞電機700旋轉，在散熱風機工作時，電機700內部的轉子提供啟動力矩，產生動能使得風扇葉片300旋轉，從而使得散熱風機的內部產生強制空氣對流，從而達到減少設備溫度的效果。

在本實施例中上滾珠軸承711以及下滾珠軸承713的組合結構稱為滾珠軸承結構。電機700內部設有容置腔710，該容置腔710內安裝有上滾珠軸承711、下滾珠軸承713，本設計采用滾珠軸承結構能有效的減少散熱風機工作時產生的噪音，避免了散熱風機的噪音與鍋爐600產生共振，進而規避該設備的安全隱患，其次，減少散熱風機的噪音能使技術人員的心態變得更好，從而更好的操作該設備，進而提高生產率；上滾珠軸承711以及下滾珠軸承713之間設有預壓彈簧712，如此，在散熱風機工作時，避免了上滾珠軸承711與下滾珠軸承713之間的摩擦、碰撞，從而延長上滾珠軸承711以及下滾珠軸承713的使用年限，使得散熱風機能夠穩定工作。

容置腔710內還安裝有鐵軸心714，該鐵軸心714貫穿上滾珠軸承711、預壓彈簧712以及下滾珠軸承713，當鍋爐600中的控制電路輸出直流電經過電動機的轉子時產生磁場，該磁場相互作用生成力矩，從而使得電機700內的轉子轉動，而電機700內采用滾珠軸承結構能加快轉子轉動的速度，進而提高散熱風機的工作效率。

如圖1，圖4，圖5所示，散熱片400呈鰭狀，且相鄰兩個散熱片400串聯使得散熱片400整體呈圓形，并圍繞電機700，工作時，在風扇葉片300的作用下使得散熱風機產生強制空氣對流，而鍋爐600內的熱氣流從進氣口200進入，經過鰭狀的散熱片400，從出氣口500排出，而散熱片400設置為鰭狀，擴大了散熱片400的面積，使得風扇葉片300的散熱效果更好，進而提高散熱風機的工作效率。

如圖1-圖3所示，進氣口200內設有過濾柵800，該過濾柵800與進氣口200卡固連接，當散熱風機工作時，鍋爐600內的熱氣流會從進氣口200進入，而過濾柵800的設置阻擋了鍋爐600內的灰塵進入散熱風機的內部，避免灰塵堆積在散熱片400以及風扇葉片300上，從而確保該散熱風機能穩定工作，進而延長散熱風機的使用年限。

進一步的，過濾柵800由呈方狀的過濾部810、卡扣部820組成，安裝時，技術人員將卡扣部820卡扣于進氣口200內，當我們清洗散熱風機時，只需將過濾柵800從進氣口200內拆除，如此，方便了我們對過濾柵800清洗；卡扣部820與過濾部810相互垂直設置，使得卡扣部820與過濾部810能相互獨立工作，避免熱氣流影響卡扣部820的工作，從而提高過濾柵800的工作效率。

卡扣部820上設有多個卡固塊812，進氣口200內部設有用于安裝卡固塊812的容納槽(圖中未標注)，安裝時，將卡固塊812安裝到容納槽內，如此，避免了過濾柵800從進氣口200內脫落，確保了該散熱風機的安全使用；過濾部810上設有多根防塵條811，且每根防塵條811相互平行，此機構的設置，能有效的阻擋體積大的灰塵，避免灰塵進入散熱風機內部，致使風機損壞，確保該散熱風機獲得穩定的工作環境，實現該設備的安全使用。

如圖1所示，進氣口200底部設有鍋爐600，且進氣口200與鍋爐600螺紋連接，避免散熱風機在工作過程中，進氣口200從鍋爐600上掉落，從而導致鍋爐600內的溫度持續上升，如此，提高了該設備的安全性。

鍋爐600內部散熱所需的風量滿足如下公式：

其中，C_p為空氣比熱，T為鍋爐600外殼內部上升溫度，D為空氣密度，Q為冷卻所需的風量，P為鍋爐600外殼內部散熱量(消耗的電功率)，T_f為允許內部溫升(華氏)，T_c為允許內部溫升(攝氏)。

當散熱風機的風量滿足上述公式時，即可降低鍋爐600內的溫度，從而確保該設備的安全使用。

以下是本發明的使用原理：

電磁加熱鍋爐600啟動工作后，按下散熱風機開關，鍋爐600的控制電路輸出直流電經過電動機的轉子，此時，轉子周圍產生磁場，磁場相互作用生成力矩使得轉子轉動，進而讓安裝在電機700外部的風扇葉片300轉動，此后，鍋爐600內部產生的熱量經由進氣口200進入風機支架100內部，并通過鰭片狀散熱片400，經過風扇葉片300的作用，將熱量輸送至風機支架100出氣口500并排出，在散熱風機的工作過程中，風扇葉片300的滾珠軸承結構避免了風扇產生的噪音影響工作環境，防止了噪音與鍋爐600設備產生共振，妨礙鍋爐600的正常工作，其次，本設計采用滾珠軸承結構，能有效的提高風扇葉片300的轉速，從而將鍋爐600內部產生的熱量更好的排送出去，減低鍋爐600內部溫度，保證鍋爐600穩定持續工作，散熱風機的過濾柵800阻擋了體積大的灰塵進入散熱風機內部，進而避免了灰塵大量堆積在散熱片400以及風扇葉片300上，如此，不僅方便人們對散熱風機的清洗，而且延長了該設備的使用年限。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
