本發明涉及液壓試驗領域，特別是涉及一種負載敏感泵試驗系統。

背景技術：

現有的負載敏感泵試驗系統如圖2，由外部先導泵通過比例溢流閥控制被試負載敏感泵LS油口壓力從而實現被試負載敏感泵LS油口壓力可變控制的目的。該方案中由于引入了外部先導泵的油液，該油液進入到被試負載敏感泵的LS閥后產生內泄漏，泄漏油流入被試負載敏感泵從泄油口流走，所以所測試的泄油量等于被自身泄油量+外部先導泵的部分泄油。計算得泵效率不準確。

另一種負載敏感泵試驗系統如圖3，將被試泵負載敏感泵出口P液壓油引入被試負載敏感泵自身LS油口，雖然流量計檢測的泄油量為被試負載敏感泵自身泄油量，但是存在LS油口壓力不可調的缺點。

技術實現要素：

本發明主要解決的技術問題是提供一種負載敏感泵試驗系統，能夠在被試負載敏感泵LS油口壓力可調節的條件下，準確測量被試負載敏感泵的泄油量，并實現被試負載敏感泵的LS響應性試驗。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種負載敏感泵試驗系統，包括油箱，所述油箱通過管道連通被試負載敏感泵，所述被試負載敏感泵上連接有用于驅動被試負載敏感泵輸出油液的扭矩轉速傳感器和電機，所述被試負載敏感泵上連通有用于計算被試負載敏感泵出油量的第一流量計，所述第一流量計上連通由第一截止換向閥，所述第一截止換向閥打開后使被試負載敏感泵輸出油液回流至被試負載敏感泵的LS油口。

在本發明一個較佳實施例中，所述第一截止換向閥上并聯有比例溢流閥，所述比例溢流閥對泵進行電比例控制加載。

在本發明一個較佳實施例中，所述第一截止換向閥下端依次連通有第二截止換向閥和比例流量控制閥，所述比例流量控制閥的另一端連通至油箱，所述比例流量控制閥開度以調節被試負載敏感泵的LS油口壓力。

在本發明一個較佳實施例中，所述第一截止換向閥、第二截止換向閥和被試負載敏感泵的LS油口之間連通有第三截止換向閥，第三截止換向閥的另一端連通至油箱，所述第一截止換向閥打開，第二截止換向閥關閉，控制第三截止換向閥的開關對被試負載敏感泵的LS油口進行響應性試驗。

在本發明一個較佳實施例中，所述比例溢流閥一端并聯在第一截止閥上，另一端并聯在比例流量控制閥上。

在本發明一個較佳實施例中，所述被試負載敏感泵和第一流量計之間依次聯通有單向閥和過濾器。

在本發明一個較佳實施例中，所述油箱和被試負載敏感泵之間設有閘閥。

在本發明一個較佳實施例中，所述被試負載敏感泵的S油口和油箱之間連接有第二流量計。

在本發明一個較佳實施例中，所述第三截止換向閥和油箱之間連接有用于冷卻通過比例溢流閥加載后的油液的冷卻器。

本發明的有益效果是：本發明負載敏感泵試驗系統，能夠在被試負載敏感泵LS油口壓力可調節的條件下，準確測量被試負載敏感泵的泄油量，并實現被試負載敏感泵的LS響應性試驗。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

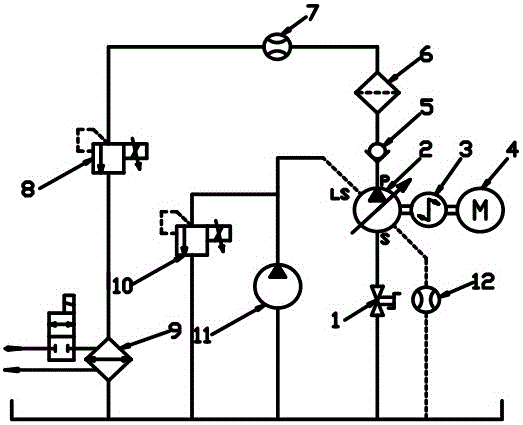

圖1是本發明負載敏感泵試驗系統一較佳實施例的結構示意圖；

圖2是現有的負載敏感泵試驗系統的結構示意圖；

圖3是現有的另一負載敏感泵試驗系統的結構示意圖；

附圖中各部件的標記如下：1、閘閥，2、被試負載敏感泵，3、傳感器，4、電機，5、單向閥，6、過濾器，7、第一流量計，8、第一截止換向閥，9、第二截止換向閥，10、比例流量控制閥，11、比例溢流閥，12、第三截止換向閥，14、第二流量計，15、流道。

具體實施方式

下面將對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本發明的一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

請參閱圖1，一種負載敏感泵試驗系統，包括油箱15，油箱15上通過管道連通被試負載敏感泵1，被試負載敏感泵1上連接有用于驅動被試負載敏感泵1輸出油液的傳感器3和電機4，傳感器3檢測被試負載敏感泵2的轉速和扭矩，被試負載敏感泵2上連通有用于計算被試負載敏感泵2出油量的第一流量計7，第一流量計7上連通由第一截止換向閥8，第一截止換向閥8打開后使被試負載敏感泵2輸出油液回流至被試負載敏感泵2的LS油口。

另外，第一截止換向閥8上并聯有比例溢流閥11，比例溢流閥11對泵進行電比例控制加載。

另外，第一截止換向閥8下端依次連通有第二截止換向閥9和比例流量控制閥10，比例流量控制閥10的另一端連通至油箱15，比例流量控制閥10開度以調節被試負載敏感泵2的LS油口壓力。

另外，第一截止換向閥8、第二截止換向閥9和被試負載敏感泵1的LS油口之間連通有第三截止換向閥12，第三截止換向閥12的另一端連通至油箱15，第一截止換向閥8打開，第二截止換向閥9關閉，控制第三截止換向閥12的開關對被試負載敏感泵的LS油口進行響應性試驗。

另外，比例溢流閥11一端并聯在第一截止閥8上，另一端并聯在比例流量控制閥10上。

另外，被試負載敏感泵1和第一流量計7之間依次聯通有單向閥5和過濾器6。

另外，油箱15和被試負載敏感泵2之間設有閘閥1。

另外，被試負載敏感泵2的S油口和油箱15之間連接有第二流量計14，第二流量計14用于檢測被試負載敏感泵的泄油流量，從而計算被試負載敏感泵的容積效率。

另外，所述第三截止換向閥和油箱之間連接有用于冷卻通過比例溢流閥加載后的油液的冷卻器。

本發明負載敏感泵試驗系統具體工作原理如下：變頻電機4驅動被試負載敏感泵2輸出油液通過單向閥5經過過濾器6過濾后，由第一流量計7檢測被試負載敏感泵2輸出流量，由比例溢流閥11進行加載，通過指令信號實現對泵電比例控制加載。被試負載敏感泵2輸出的高壓油通過旁路第一截止換向閥8打開后可進入被試負載敏感泵2的LS油口，實現LS油口控制油由被試負載敏感泵自身引入。打開第二截止換向閥9，調節比例流量控制閥10的開度，從而實現被試負載敏感泵2的LS油口壓力可調的功能，解決了被試負載敏感泵2泄油流量不準確和LS油口壓力不可調的兩個問題。打開第一截止換向閥8，關閉第二截止換向閥9，通過控制第三截止換向閥12的開關，可實現被試負載敏感泵2的LS響應性試驗。

區別于現有技術，本發明負載敏感泵試驗系統，能夠在被試負載敏感泵LS油口壓力可調節的條件下，準確測量被試負載敏感泵的泄油量，并實現被試負載敏感泵的LS響應性試驗。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本發明的專利保護范圍內。
