本技術涉及電風扇，特別涉及一種驅蚊風扇。

背景技術：

1、電風扇是用電驅動產生氣流的裝置，內配置的扇葉通電后，進行轉動，由機械能轉化為風能，從而化成自然風達到?jīng)鏊男Ч?/p>

2、當天氣炎熱時，人們會利用電風扇來進行清涼解暑，但是炎熱的天氣往往伴隨著蚊蟲出沒，被蚊蟲叮咬后，被叮咬后的皮膚會紅腫、瘙癢，影響人們休息，有的蚊蟲甚至?xí)鞑サ歉餆帷懠驳榷喾N疾病。

3、現有的電風扇吹動氣流雖然能將蚊蟲驅趕，但是只能影響到被電風扇直接吹到的蚊蟲，驅蚊效果較差。

技術實現思路

1、本實用新型的主要目的是提出一種驅蚊風扇，旨在提升驅蚊效果。

2、為實現上述目的，本實用新型提出的驅蚊風扇，包括：

3、支撐座，設有電控裝置，所述支撐座內部形成安裝空間，所述安裝空間貫穿所述支撐座的相對兩側，所述安裝空間的上端具有安裝位，所述支撐座內對應所述安裝空間的上方設有加熱位，所述加熱位內設有連接所述電控裝置的加熱件，所述支撐座設有避位孔，所述避位孔連通所述加熱位和所述安裝空間，所述安裝位用于安裝瓶裝的電蚊香液，所述避位孔用于對電蚊香液的導液芯進行避位；以及

4、風扇裝置，設于所述支撐座的上端，并與所述電控裝置連接。

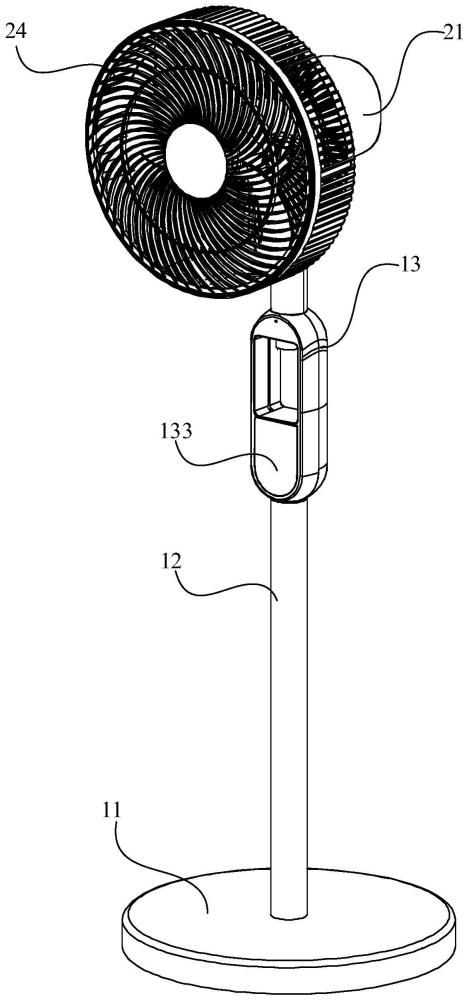

5、可選地，所述支撐座包括底座、支撐桿和安裝架，所述支撐桿設于所述底座，所述安裝空間位于所述安裝架，所述安裝架可拆卸地安裝在所述底座，所述風扇裝置安裝在所述安裝架的上端。

6、可選地，所述安裝架的下端設有外螺紋，所述支撐桿的上端形成螺紋孔，所述安裝架和所述支撐桿通過所述外螺紋和所述螺紋孔可拆卸地安裝。

7、可選地，所述安裝架包括第一殼體和第二殼體，所述第二殼體安裝在所述第一殼體，所述第一殼體和所述第二殼體合圍形成所述加熱位。

8、可選地，所述安裝架設有操作面板，所述操作面板與所述電控裝置電連接。

9、可選地，所述電控裝置有聲控組件，所述支撐座設有麥克風與所述聲控組件電控連接。

10、可選地，所述電控裝置具有無線模塊，所述驅蚊風扇包括與所述無線模塊無線連接的遙控器。

11、可選地，所述安裝架設有通氣孔，所述通氣孔連通所述加熱位。

12、可選地，所述底座為圓盤形。

13、可選地，所述風扇裝置包括電機外殼、電機以及風扇葉片，所述電機外殼可轉動的安裝在所述安裝架，所述電機安裝在所述電機外殼，所述風扇葉片安裝在所述電機的轉軸。

14、可選地，所述風扇裝置還包括網罩所述網罩安裝在所述電機外殼，所述風扇葉片位于所述網罩內。

15、可選地，所述電機外殼的后側設有多個散熱槽,所述散熱槽貫穿所述電機外殼的殼體。

16、本實用新型通過在支撐座設置電控裝置，在支撐座內部形成安裝空間，安裝空間的上端具有安裝位，在對應安裝位的上方設有加熱位，在加熱位設置加熱件，同時安裝位具有連通加熱位的避位孔，并在支撐座的上端設置風扇裝置。這樣在將瓶裝的電蚊香液通過安裝空間安裝在安裝位后，電蚊香液的導液芯伸入加熱位，在風扇裝置和加熱件開啟后，加熱件對導液芯上的蚊香液進行加熱，使得蚊香液揮發至空氣中，同時風扇裝置進行吹風，帶動空氣流動，在清涼解暑的同時，使得揮發的電蚊香液更快的擴散在空氣中，提升了驅蚊滅蚊的效率，驅蚊效果較好。

技術特征：

1.一種驅蚊風扇，其特征在于，包括：

2.如權利要求1所述的驅蚊風扇，其特征在于，所述支撐座包括底座、支撐桿和安裝架，所述支撐桿設于所述底座，所述安裝空間位于所述安裝架，所述安裝架可拆卸地安裝在所述底座，所述風扇裝置安裝在所述安裝架的上端。

3.如權利要求2所述的驅蚊風扇，其特征在于，所述安裝架的下端設有外螺紋，所述支撐桿的上端形成螺紋孔，所述安裝架和所述支撐桿通過所述外螺紋和所述螺紋孔可拆卸地安裝。

4.如權利要求2所述的驅蚊風扇，其特征在于，所述安裝架包括第一殼體和第二殼體，所述第二殼體安裝在所述第一殼體，所述第一殼體和所述第二殼體合圍形成所述加熱位。

5.如權利要求2所述的驅蚊風扇，其特征在于，所述安裝架設有操作面板，所述操作面板與所述電控裝置電連接；

6.如權利要求2所述的驅蚊風扇，其特征在于，所述安裝架設有通氣孔，所述通氣孔連通所述加熱位。

7.如權利要求2所述的驅蚊風扇，其特征在于，所述底座為圓盤形。

8.如權利要求2所述的驅蚊風扇，其特征在于，所述風扇裝置包括電機外殼、電機以及風扇葉片，所述電機外殼可轉動的安裝在所述安裝架，所述電機安裝在所述電機外殼，所述風扇葉片安裝在所述電機的轉軸。

9.如權利要求8所述的驅蚊風扇，其特征在于，所述風扇裝置還包括網罩所述網罩安裝在所述電機外殼，所述風扇葉片位于所述網罩內。

10.如權利要求8所述的驅蚊風扇，其特征在于，所述電機外殼的后側設有多個散熱槽,所述散熱槽貫穿所述電機外殼的殼體。

技術總結
本技術公開一種驅蚊風扇,包括支撐座以及風扇裝置；支撐座設有電控裝置，支撐座內部形成安裝空間，安裝空間貫穿支撐座的相對兩側，安裝空間的上端具有安裝位，支撐座內對應安裝空間的上方設有加熱位，加熱位內設有加熱件，支撐座設有避位孔，避位孔連通加熱位和安裝空間，安裝位用于安裝瓶裝的電蚊香液，避位孔用于對電蚊香液的導液芯進行避位；風扇裝置設于支撐座的上端，并與電控裝置連接。本技術技術方案的驅蚊風扇提升驅蚊效果。

技術研發人員：文志芬
受保護的技術使用者：深圳谷運環保科技有限公司
技術研發日：20240410
技術公布日：2025/4/28
