本技術涉及離心式氣體壓縮機，具體涉及一種壓縮機軸承冷卻散熱裝置。

背景技術：

1、離心式壓縮機轉子的支撐需要使用軸承，多采用滑動式軸承。隨著轉子的旋轉，軸承的溫度將逐漸升高。而當軸承溫度過高時，會將軸承瓦塊表面燒毀，造成軸承失效、損壞。

2、目前軸承的冷卻是通過潤滑油將多余的熱量帶走。然而潤滑油的主要功能是用于潤滑，當壓縮機出現特殊工況，如壓縮機負載增大時，軸承內部的潤滑油很可能被加熱到過高的溫度，導致無法及時的對軸承進行降溫。

技術實現思路

1、本實用新型的目的在于提供一種壓縮機軸承冷卻散熱裝置，能夠通過在壓縮機軸承上設置熱管，熱管內的工質能夠吸收壓縮機軸承的熱量發生汽化，再配合冷卻氣管使得工質遇冷液化將熱量釋放出去，散熱效率高，散熱速度快。

2、為達到上述目的，本實用新型提供了一種壓縮機軸承冷卻散熱裝置，包括：

3、壓縮機機殼；

4、主軸，可轉動的設置在所述壓縮機機殼內；

5、壓縮機軸承，固定設置在所述壓縮機機殼內且套置在所述主軸上，所述壓縮機軸承上設置有熱管，所述熱管內設置有可氣化的工質，所述熱管處設置有冷卻氣管，所述熱管配合所述冷卻氣管以對所述壓縮機軸承進行冷卻散熱。

6、可選地，所述熱管有多個，多個所述熱管首尾相連且沿所述壓縮機軸承側面周向均勻分布。

7、可選地，所述熱管包括：

8、熱管加熱端，所述壓縮機軸承側面開設有安裝凹槽，所述熱管加熱端設置在所述安裝凹槽內；

9、熱管冷卻端，設置在相鄰兩個所述熱管加熱端之間且與相鄰兩個所述熱管加熱端相連，所述熱管冷卻端伸出所述壓縮機軸承。

10、可選地，所述熱管加熱端和所述熱管冷卻端為u形結構。

11、可選地，所述壓縮機機殼上設置有壓縮機排氣管，用于向所述冷卻氣管提供經冷卻器冷卻后的氣體。

12、可選地，所述壓縮機機殼內開設有用于容納所述熱管冷卻端的環形結構的容納槽，所述冷卻氣管包括：

13、若干個冷卻進氣管，所述冷卻進氣管一端與所述壓縮機排氣管連接，所述冷卻進氣管另一端與所述容納槽連接；

14、若干個冷卻排氣管，所述冷卻排氣管與所述容納槽連接。

15、可選地，所述壓縮機機殼內設置有壓縮機葉輪，所述壓縮機葉輪與所述主軸連接。

16、可選地，所述壓縮機軸承可分為兩部分進行拆卸拼裝。

17、本實用新型的有益效果在于：通過在壓縮機軸承上設置熱管，熱管內的工質能夠吸收壓縮機軸承的熱量發生汽化，再配合冷卻氣管使得工質遇冷液化將熱量釋放出去，散熱效率高，散熱速度快。

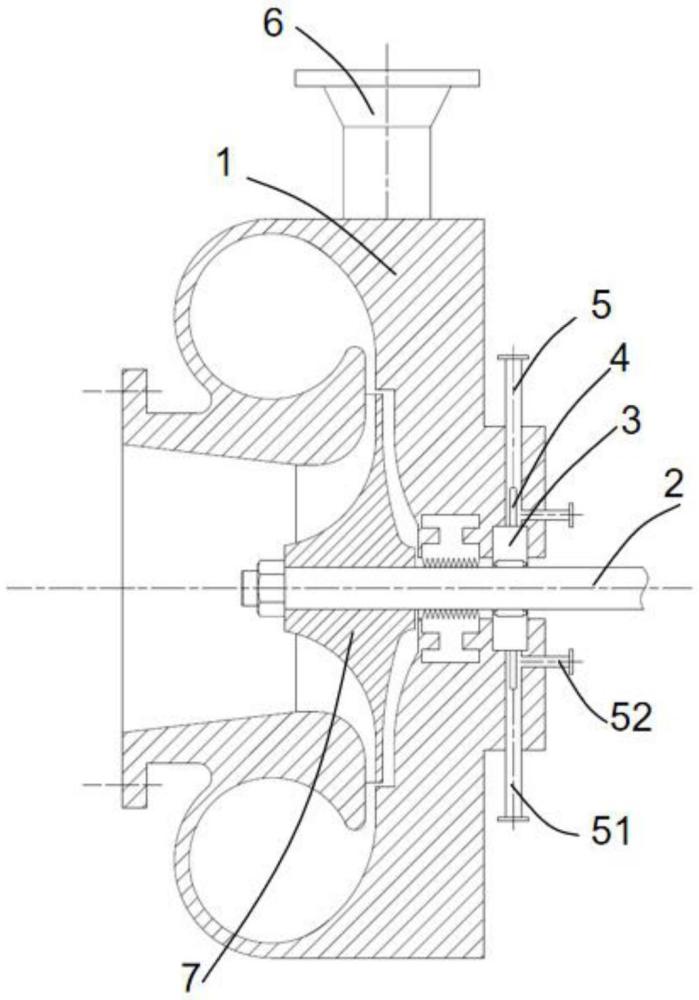

18、上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。

技術特征：

1.一種壓縮機軸承冷卻散熱裝置，其特征在于，包括：

2.根據權利要求1所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述熱管有多個，多個所述熱管首尾相連且沿所述壓縮機軸承側面周向均勻分布。

3.根據權利要求2所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述熱管包括：

4.根據權利要求3所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述熱管加熱端和所述熱管冷卻端為u形結構。

5.根據權利要求4所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述壓縮機機殼上設置有壓縮機排氣管，用于向所述冷卻氣管提供經冷卻器冷卻后的氣體。

6.根據權利要求5所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述壓縮機機殼內開設有用于容納所述熱管冷卻端的環形結構的容納槽，所述冷卻氣管包括：

7.根據權利要求1所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述壓縮機機殼內設置有壓縮機葉輪，所述壓縮機葉輪與所述主軸連接。

8.根據權利要求1所述的壓縮機軸承冷卻散熱裝置，其特征在于，所述壓縮機軸承可分為兩部分進行拆卸拼裝。

技術總結
本技術涉及一種壓縮機軸承冷卻散熱裝置，該壓縮機軸承冷卻散熱裝置，包括壓縮機機殼主軸、壓縮機軸承和壓縮機機殼。該主軸可轉動的設置在壓縮機機殼內。該壓縮機軸承固定設置在壓縮機機殼內且套置在主軸上，壓縮機軸承上設置有熱管，熱管內設置有可氣化的工質，熱管處設置有冷卻氣管，熱管配合冷卻氣管以對壓縮機軸承進行冷卻散熱。通過在壓縮機軸承上設置熱管，熱管內的工質能夠吸收壓縮機軸承的熱量發生汽化，再配合冷卻氣管使得工質遇冷液化將熱量釋放出去，散熱效率高，散熱速度快。

技術研發人員：張航
受保護的技術使用者：IHI壽力壓縮技術（蘇州）有限公司
技術研發日：20240711
技術公布日：2025/4/24
