本發明涉及電子水泵，具體為一種具有控制板防水結構的電子水泵。

背景技術：

1、電子水泵具有較高的輸出效率且能夠實現精確的流量控制，因而，電子水泵被廣泛應用于汽車、家用電器以及工業設備上，尤其是新能源汽車通常有兩個甚至更多的電子水泵，電子水泵是新能源汽車整個冷卻系統的動力來源，新能源汽車的動力電池、驅動電機等均需要依靠電子水泵帶動冷卻液進行循環冷卻?？刂瓢迨请娮铀玫暮诵牧悴考唬糜诳刂贫ㄗ咏M件運行，使定子組件能夠產生旋轉磁場，進而驅動轉子組件旋轉。由于控制板上搭載有主控、用于驅動定子組件運行的電力電子器件以及其他必要的外圍電路，因此，控制板具有較高的發熱量?，F有技術中的電子水泵，其控制板通常安裝在泵殼之中，控制板運行或者停歇時會發生溫度變化，使泵殼的內部環境也會發生溫度變化，加上泵殼與端蓋之間具有一定的間隙，在一定條件下，泵殼內部的空氣中會產生冷凝水，冷凝水附著在控制板的印刷電路和元器件上時，可能引發金屬氧化、腐蝕等問題，最終導致控制板發生開路、短路或其他故障，無法正常驅動定子組件運行。

技術實現思路

1、為了解決上述技術問題，本發明提出了一種具有控制板防水結構的電子水泵。

2、本發明所要解決的技術問題采用以下技術方案來實現：

3、一種具有控制板防水結構的電子水泵，包括泵殼、控制板以及端蓋，所述泵殼的一端內部設置有安裝腔，所述控制板設置在所述安裝腔內，所述端蓋安裝在所述泵殼的一側端部上，所述端蓋的內端面上設置有向所述泵殼內部延伸的凸出部，所述凸出部與所述控制板貼合，所述凸出部與接觸的所述泵殼內側壁之間設置有間隙封堵機構，所述安裝腔對應的所述泵殼側壁內部以及所述安裝腔的底部內設置有所述凸出部連接的導熱機構；

4、所述凸出部吸收所述控制板運行時產生的熱量后，將熱量向所述端蓋外側傳導進行散熱，另一方面向與其接觸的所述泵殼內側壁傳導使所述間隙封堵機構受熱膨脹以將所述泵殼與所述端蓋之間的間隙封堵，以及通過所述導熱機構傳導將熱量傳導至所述泵殼側壁、所述安裝腔底部處，使所述安裝腔上、下、四周處的溫度均衡，避免所述安裝腔因溫度不均導致產生冷凝水，從而達到防水目的。

5、本發明的有益效果是：

6、本發明提供了一種具有控制板防水結構的電子水泵，通過設置的凸出部、間隙封堵機構以及導熱機構，在控制板運行時，凸出部吸收控制板產生的熱量，一方面并將熱量向端蓋外側傳導進行散熱，另一方面向與其接觸的泵殼內側壁傳導使間隙封堵機構受熱膨脹以將泵殼與所述端蓋之間的間隙封堵，以及通過導熱機構傳導將熱量傳導至泵殼側壁、安裝腔底部處，使安裝腔上、下、四周處的溫度均衡，避免安裝腔因溫度不均導致產生冷凝水，從而達到防水目的。解決了現有泵殼與端蓋之間具有一定的間隙，在一定條件下，泵殼內部的空氣中會產生冷凝水，冷凝水附著在控制板的印刷電路和元器件上時，可能引發金屬氧化、腐蝕等問題。

技術特征：

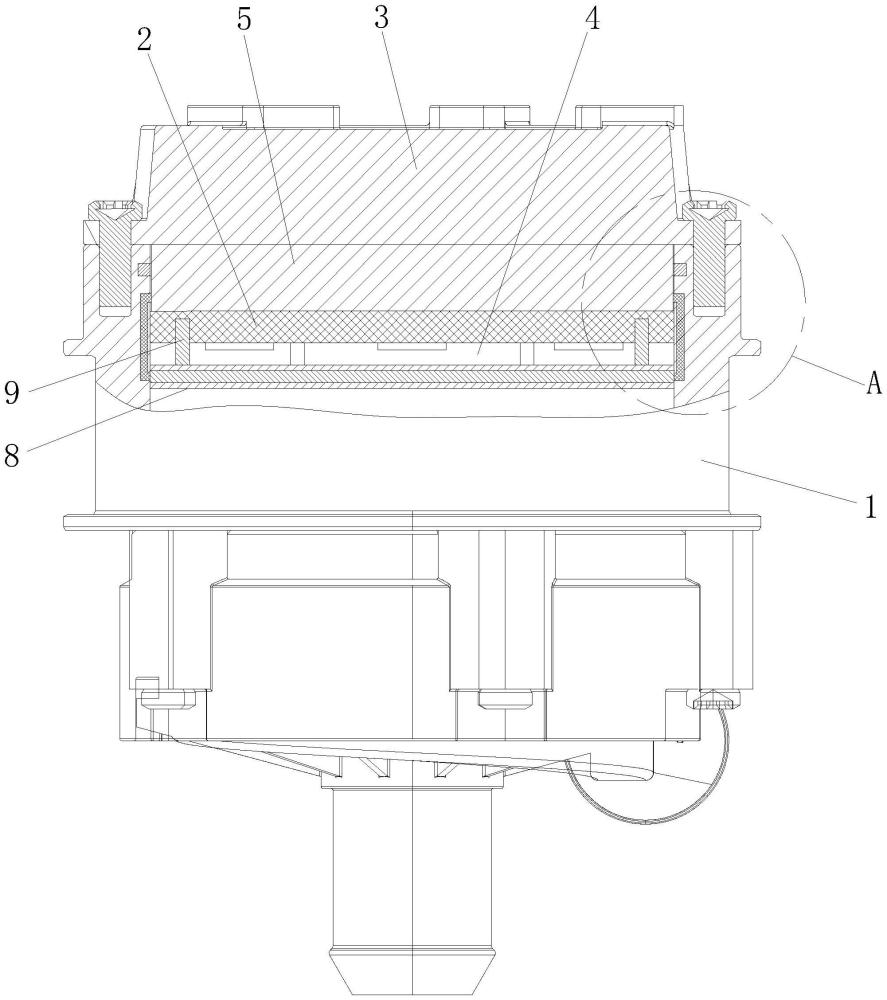

1.一種具有控制板防水結構的電子水泵，包括泵殼(1)、控制板(2)以及端蓋(3)，所述泵殼(1)的一端內部設置有安裝腔(4)，所述控制板(2)設置在所述安裝腔(4)內，所述端蓋(3)安裝在所述泵殼(1)的一側端部上，其特征在于：所述端蓋(3)的內端面上設置有向所述泵殼(1)內部延伸的凸出部(5)，所述凸出部(5)與所述控制板(2)貼合，所述凸出部(5)與接觸的所述泵殼(1)內側壁之間設置有間隙封堵機構，所述安裝腔(4)對應的所述泵殼(1)側壁內部以及所述安裝腔(4)的底部內設置有所述凸出部(5)連接的導熱機構；

2.根據權利要求1所述的一種具有控制板防水結構的電子水泵，其特征在于：所述凸出部(5)與所述端蓋(3)為一體式結構，且為同一材質。

3.根據權利要求1所述的一種具有控制板防水結構的電子水泵，其特征在于：所述間隙封堵機構包括設置在所述泵殼(1)內側壁上的環形內置槽(6)、安裝在所述環形內置槽(6)內的間隙封堵密封圈(7)，所述間隙封堵密封圈(7)的內圈面與所述泵殼(1)的內側壁齊平。

4.根據權利要求3所述的一種具有控制板防水結構的電子水泵，其特征在于：所述間隙封堵密封圈(7)為膨脹石墨密封圈。

5.根據權利要求4所述的一種具有控制板防水結構的電子水泵，其特征在于：膨脹石墨密封圈受熱后膨脹與所述凸出部(5)的周向側壁過盈配合。

6.根據權利要求1所述的一種具有控制板防水結構的電子水泵，其特征在于：所述安裝腔(4)的底部設置有隔絕所述安裝腔(4)與所述泵殼(1)內部其余空間的隔絕板(8)，所述隔絕板(8)上周向分布有若干個安裝凸起部(9)，所述控制板(2)對應設置在若干個安裝凸起部(9)上。

7.根據權利要求6所述的一種具有控制板防水結構的電子水泵，其特征在于：若干個安裝凸起部(9)均為隔熱材質。

8.根據權利要求6所述的一種具有控制板防水結構的電子水泵，其特征在于：所述導熱機構包括周向均布在所述安裝腔(4)對應的所述泵殼(1)側壁內部的若干個側向導熱槽(10)、設置在所述隔絕板(8)內部的內置導熱槽(11)、設置在若干個側向導熱槽(10)內部的若干個側向導熱條(12)、設置在所述內置導熱槽(11)內的導熱片(13)，若干個側向導熱槽(10)的底部均與所述內置導熱槽(11)相連通，頂部均與所述安裝腔(4)相連通，若干個側向導熱條(12)的底部均與所述導熱片(13)相連接，頂部均與所述凸出部(5)的周向側壁接觸。

9.根據權利要求8所述的一種具有控制板防水結構的電子水泵，其特征在于：若干個側向導熱槽(10)的頂部與所述安裝腔(4)的連通處位于所述間隙封堵機構的下方且不低于所述凸出部(5)的底部。

10.根據權利要求8所述的一種具有控制板防水結構的電子水泵，其特征在于：若干個側向導熱槽(10)的頂部均呈水平側向連通口，若干個側向導熱條(12)的頂部均呈l型結構。

技術總結
本發明涉及電子水泵技術領域，具體為一種具有控制板防水結構的電子水泵，包括泵殼、控制板以及端蓋，所述泵殼的一端內部設置有安裝腔，所述控制板設置在所述安裝腔內，所述端蓋安裝在所述泵殼的一側端部上，所述端蓋的內端面上設置有向所述泵殼內部延伸的凸出部，所述凸出部與所述控制板貼合，所述凸出部與接觸的所述泵殼內側壁之間設置有間隙封堵機構，所述安裝腔對應的所述泵殼側壁內部以及所述安裝腔的底部內設置有所述凸出部連接的導熱機構。本發明解決了現有泵殼與端蓋之間具有一定的間隙，在一定條件下，泵殼內部的空氣中會產生冷凝水，冷凝水附著在控制板的印刷電路和元器件上時，可能引發金屬氧化、腐蝕等問題。

技術研發人員：張鋒,吳明浩,張林濤
受保護的技術使用者：河南飛龍（蕪湖）汽車零部件有限公司
技術研發日：
技術公布日：2025/4/24
