本發明涉及一種液位觀測器，尤其涉及一種可調節中心距的自閉式液位觀測器。

背景技術：

自閉式液位觀測器是安裝在貯液箱10上用于觀察液位的儀器，如圖1所示，自閉式液位觀測器通常包括上下兩組活接頭101、出液管105、活接螺母102、閥體組件103以及位于中間的護套管組件104。在閥體組件103中，彈簧131的一端頂在閥體100上，另一端頂在自閉閥芯132上；自閉閥芯132頂著壓套133；兩個壓套133之間是護套管組件104的玻璃管141，自閉閥芯132位于自閉閥套137內部。轉動把手130帶動主閥芯134移動從而是液體能夠在進液口135進入閥體100內部，在自閉閥芯132的內部設置有通道132a連通至壓套133的中心孔，壓套133的中心孔連通于玻璃管141。當玻璃管141斷裂時，造成壓套133失去玻璃管141的擠壓，從而使的彈簧131推動自閉閥芯132在自閉閥套137內移動，當通道132a移動至超過位于自閉閥套137內側壁上的密封圈136的位置后，則被密封圈136所密封，進而液體不會再外流，起到自閉的作用。

自閉式液位觀測器的一個重要技術參數是中心距L。中心距是指液位觀測器的上、下兩個出液管105的中心距離，見圖1所示。目前市場上出售的液位觀測器中心距都不能調節，中心距不能調節最大的弊端就是不方便安裝。液位觀測器安裝程序通常是先在貯液箱10上按照中心距打上下兩個孔100a、100b，然后將活接頭101焊到貯液箱10開的孔100a、100b上，而這樣就有可能造成中心距偏差，即：貯液箱10上的兩孔100a、100b的中心的距離與液位觀測器的中心距L產生偏差，如果與中心距L偏差太大時則可能造成液位觀測器泄漏。因為液位觀察器的閥體組件103和護套管組件104之間是有密封墊的，裝配好后就不能再動，如果開孔的中心距離與中心距L偏差大造成軸向位移而產生泄漏。解決這個問題可以做一個焊接工裝，但是箱體高度不同中心距就不同，都做工裝就要增加成本。

技術實現要素：

因此，本發明的目的在于克服現有技術中的缺陷，提供一種能夠對中心距進行微調的自閉式液位觀測器。

為了實現上述目的，本發明的一種可調節中心距的自閉式液位觀測器，包括上下兩組閥體組件以及位于中間的護套管組件；所述閥體組件包括閥體、位于閥體內的主閥芯、自閉閥芯、自閉閥套、彈簧以及壓套，所述自閉閥芯位于所述自閉閥套內并能夠在所述自閉閥套內移動；在兩組所述閥體組件中，至少一組閥體組件的所述自閉閥套螺接于所述閥體上，所述自閉閥套的靠近所述閥體的一側設置有內螺紋，所述內螺紋螺接一堵頭，所述堵頭的設置有過液孔，所述彈簧一端頂在所述堵頭上，另一端頂在所述自閉閥芯上，所述自閉閥芯遠離所述彈簧的一端頂在所述壓套上，所述壓套頂在所述護套管組件的玻璃管上；在所述自閉閥芯上開設有通道，所述自閉閥套的內側壁上設置有密封圈。

在所述閥體的與所述自閉閥套螺接的部分上設置有螺釘孔，一螺釘穿過所述螺釘孔頂在所述自閉閥套外側壁上。

在所述壓套上設置有用于所述自閉閥芯插入的讓位槽，在所述讓位槽的側壁上設置有O形密封環。

采用上述技術方案，本發明的可調節中心距的自閉式液位觀測器，改變了現有技術中彈簧直接頂在閥體上的結構，而是在自閉閥套上增加一堵頭，再將彈簧頂在所述堵頭上，同樣能夠起到自閉的效果，同時由于自閉閥套與彈簧可以一體移動，因此通過轉動自閉閥套從而調節其在閥體上的螺接位置，就可以實現對中心距的微調。與現有技術相比，本發明的可調節中心距的自閉式液位觀測器，具有以下有益效果：

1、中心距可以調節解決了中心距安裝偏差的問題，使液位觀察器安裝方便，更主要解決了安裝后經過一段時間后的泄漏問題；

2、提高了液位觀測器的可靠性和密封性，減少了泄漏的危險，減少了液體泄漏的損失。

3、提高了效率，減少了安裝后的的售后服務，節約了開支，減低了成本。

附圖說明

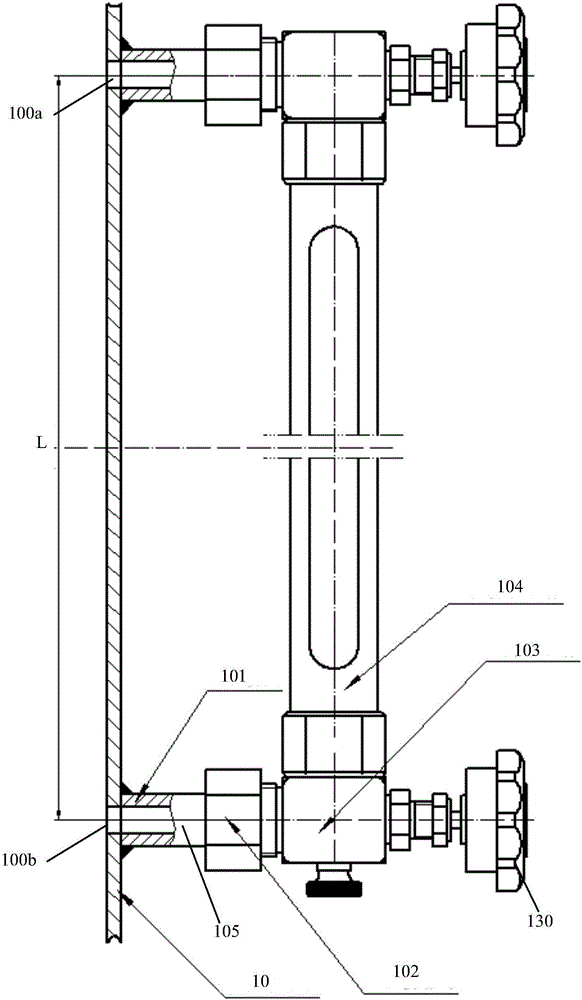

圖1為現有技術中自閉式液位觀測器的安裝結構示意圖。

圖2為現有技術中自閉式液位觀測器的剖視圖。

圖3現有技術中自閉閥套的結構示意圖。

圖4為本發明的剖視圖。

圖5為本發明的自閉閥套的結構示意圖。

具體實施方式

以下通過附圖和具體實施方式對本發明作進一步的詳細說明。

如圖所示，本實施例提供一種可調節中心距的自閉式液位觀測器，包括上下兩組閥體組件103以及位于中間的護套管組件104；所述閥體組件103包括閥體100、位于閥體100內的主閥芯134、自閉閥芯132、自閉閥套137、彈簧131以及壓套133，所述自閉閥芯132位于所述自閉閥套137內并能夠在所述自閉閥套137內移動；在兩組所述閥體組件103中，至少一組閥體組件103的所述自閉閥套137螺接于所述閥體100上，所述自閉閥套137的靠近所述閥體100的一側設置有內螺紋，所述內螺紋螺接一堵頭138，所述堵頭138的設置有過液孔，所述彈簧131一端頂在所述堵頭138上，另一端頂在所述自閉閥芯132上，所述自閉閥芯1332遠離所述彈簧131的一端頂在所述壓套133上，所述壓套133頂在所述護套管組件104的玻璃管141上；在所述自閉閥芯132上開設有通道132a，所述自閉閥套137的內側壁上設置有密封圈136。

采用上述技術方案，本發明的可調節中心距的自閉式液位觀測器，改變了現有技術中彈簧直接頂在閥體上的結構，而是在自閉閥套上增加一堵頭，再將彈簧頂在所述堵頭上，同樣能夠起到自閉的效果，同時由于自閉閥套與彈簧可以一體移動，因此通過轉動自閉閥套從而調節其在閥體上的螺接位置，就可以實現對中心距的微調。

在所述閥體的與所述自閉閥套螺接的部分上設置有螺釘孔，一螺釘穿過所述螺釘孔頂在所述自閉閥套外側壁上，通過螺釘頂緊自閉閥套，放置其脫落，增加結構可靠性。

在所述壓套上設置有用于所述自閉閥芯插入的讓位槽，在所述讓位槽的側壁上設置有O形密封環139。

與現有技術相比，本發明的可調節中心距的自閉式液位觀測器，具有以下有益效果：

1、中心距可以調節解決了中心距安裝偏差的問題，使液位觀察器安裝方便，更主要解決了安裝后經過一段時間后的泄漏問題；

2、提高了液位觀測器的可靠性和密封性，減少了泄漏的危險，減少了液體泄漏的損失。

3、提高了效率，減少了安裝后的的售后服務，節約了開支，減低了成本。

顯然，上述實施例僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之中。
