本發明涉及一種凈水器，尤其涉及一種凈水器的拆卸止水機構。

背景技術：

凈水器包括設有兩能分別接通外界水源和向外界提供凈水的水路的機座和設有兩接水口的凈水機構，該機座和凈水機構能裝拆地連接在一起且裝配后兩水路和兩接水口分別接通以使外界水源的水經凈水機構凈化后向外界提供。如中國專利數據庫CN205472732U\CN105457381A。該CN205472732U中，凈水機構的對應外界水源的接水口處設單向閥，對應向外提供凈水的接水口處設過水開關閥，以避免凈水機構從機座上拆卸后，凈水機構出現漏水；該CN105457381A中，凈水機構的對應外界水源的兩接水口處都設單向閥，機座之對應向外提供凈水的接水口處設單向閥，以避免凈水機構從機座上拆卸后，凈水機構出現漏水。該兩個技術方案都存在有如下不足：機座之能接通外界水源的水路處需設置有一個開關閥門，從機座上拆卸凈水機構之前需關閉該開關閥門，否則外界水源將從水路流出，成本高，且拆卸不便。

技術實現要素：

本發明提供了凈水器的拆卸止水機構，其克服了背景技術中凈水器所存在的不足。

本發明解決其技術問題的所采用的技術方案是：

凈水器的拆卸止水機構，該凈水器包括設有兩能分別接通外界水源和向外界提供凈水的水路的機座和設有兩接水口的凈水機構，該機座和凈水機構能裝拆地連接在一起且裝配后兩水路和兩接水口分別接通以使外界水源的水經凈水機構凈化后向外界提供；該接通外界水源的水路設通斷閥，該通斷閥包括閥芯、彈性體和密封部分，該閥芯設在該水路內且能在接通位置和密封位置之間活動；裝配后的凈水器的凈水機構頂?shù)珠y芯末端以使閥芯處于接通位置,該水路導通；該彈性體頂?shù)衷陂y芯和機座之間或密封部分和機座之間且凈水機構和機座的裝配在拆卸后該彈性體推動閥芯處于密封位置，位于密封位置的密封部分密封該水路的末端口內壁，該水路斷開。

一實施例之中：該密封部分具有密封周壁，該密封周壁具有沿自密封位置至接通位置方向布置的一密封固定套接在閥芯外的內周緣和一外周緣，該密封周壁之內周緣至外周緣徑向漸大，該密封周壁包圍彈性體。

一實施例之中：該密封部分還具有一由內周緣向內延伸且密封固接在閥芯外的固環壁，該彈性體第一端能頂?shù)止汰h(huán)壁。

一實施例之中：該固環壁之上固接有肋條，該肋條一端固接閥芯，另一端固接密封周壁，該彈性體第一端頂?shù)掷邨l。

一實施例之中：該密封周壁的內周緣固接在閥芯的中部，該閥芯具有分別位于內周緣之兩側的頂?shù)植糠趾蛯虿糠?，該導向部分和機座配合以為閥芯活動導向，該頂?shù)植糠衷陂y芯處于密封位置時能伸出該水路端口外且能頂?shù)峙浜蟽羲畽C構。

一實施例之中：該機座還包括固設在該水路內的連接座，該連接座包括一內設導向孔的導向座、一底環和若干固接導向座和底環的輻條，每相鄰兩輻條之間構成通水部分，該導向座和底環沿自接通位置至密封位置方向布置，該閥芯滑接導向座的導向孔。

一實施例之中：該水路內設有密封圈，通過底環將密封圈固設在水路內，該密封圈和密封周壁能相配合以構成密封實現水路斷開。

一實施例之中：該水路的內壁構成有一內大外小的階梯壁，該密封圈頂?shù)衷谠撾A梯壁之朝內的環面和底環之間。

一實施例之中：該密封圈內周緣凸伸入底環內周緣。

一實施例之中：該密封圈內壁構成內大外小的階梯壁。

一實施例之中：該導向座之朝向密封位置的端面凹設有一包圍導向孔的定位槽，該彈性體第二端頂?shù)衷趯蜃椅挥诙ㄎ徊蹆?nèi)。

一實施例之中：該向外界提供凈水的水路也設有上述的通斷閥。

本技術方案與背景技術相比，它具有如下優點：

凈水器的接通外界水源的水路設通斷閥，通斷閥包括閥芯、彈性體和密封部分，裝配后的凈水器的凈水機構頂?shù)珠y芯末端以使閥芯處于接通位置,水路導通，水流自該水路流入凈水機構的接水口，凈水機構和機座的裝配在拆卸后彈性體推動閥芯處于密封位置，位于密封位置的密封部分密封該水路的末端口內壁，水路斷開，一方面，節省了設在機座上由人為控制以截斷外界水源自該水路流出的開關閥，成本低，結構緊湊，另一方面，裝配后通斷閥自動自斷水轉變?yōu)閷?，拆卸后自動自導通轉變?yōu)閿嗨瑹o需在拆卸前先關閉開關閥，操作方便，結構緊湊。

密封部分具有密封周壁，密封周壁具有沿自密封位置至接通位置方向布置的一密封固定套接在閥芯外的內周緣和一外周緣，密封周壁之內周緣至外周緣徑向漸大，密封周壁包圍彈性體，它能產生如下技術效果：其一，閥芯自接通位置向密封位置活動的驅動力除彈性體提供的彈力外，還包括有水壓作用密封周壁的水力，其二，密封時水壓能作用密封周壁，該水壓產生的水力除了自接通位置指向密封位置的作用力外，還包括徑向向外的作用力，該徑向向外的作用力能保證密封周壁緊接觸水路內壁，提高密封性能；其三，密封周壁還能定位彈性體，縮短通斷閥的長度，通斷閥結構緊湊。

導向部分和機座配合以為閥芯活動導向，頂?shù)植糠衷陂y芯處于密封位置時能伸出該水路端口外且能頂?shù)峙浜蟽羲畽C構，既能為閥芯的活動提供導向，又能保證凈水機構方便頂?shù)峙浜祥y芯。

水路內設有密封圈，通過底環將密封圈固設在水路內，密封圈和密封周壁能相配合以構成密封實現水路斷開，結構簡單、緊湊，方便裝配，密封性能佳。

密封圈頂?shù)衷谠撾A梯壁之朝內的環面和底環之間，結構簡單、緊湊，方便裝配，密封性能佳。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

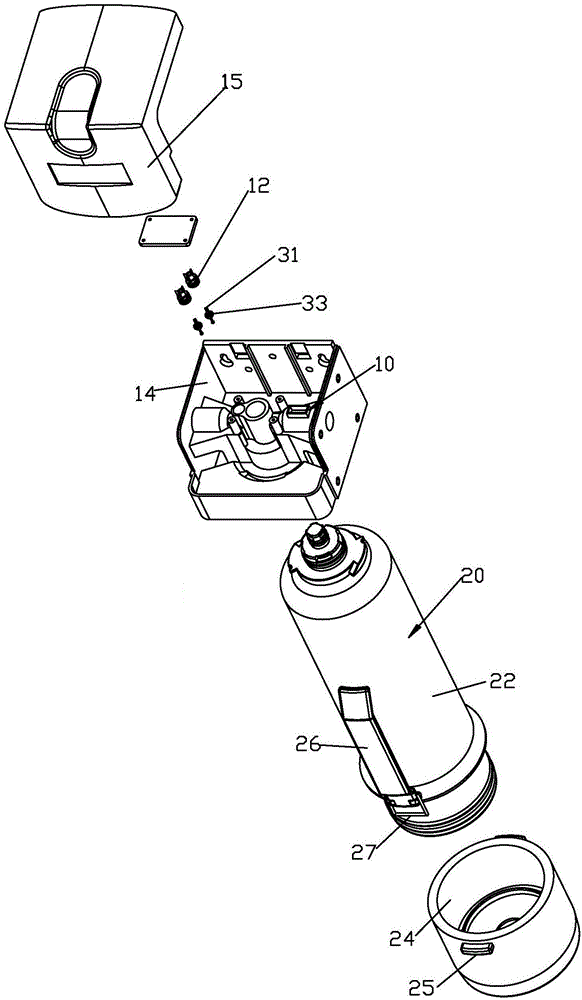

圖1是凈水器的立體分解示意圖。

圖2是閥芯的立體示意圖。

圖3是連接座的立體示意圖。

圖4是凈水器的剖面示意圖，通斷閥處于導通狀態。

圖5是圖4的A處放大示意圖。

圖6是凈水器的剖面的局部放大示意圖，通斷閥處于斷開狀態。

圖7是凈水器的半剖結構示意圖。

圖8是另一實施例的凈水器的剖面示意圖。

具體實施方式

請查閱圖1至圖6，凈水器的拆卸止水機構，該凈水器包括設有兩能分別接通外界水源和向外界提供凈水的水路11的機座10和設有兩接水口21的凈水機構20。該機座10和凈水機構20能裝拆地連接在一起且裝配后兩水路11和兩接水口21分別接通以使外界水源的水經凈水機構20凈化后向外界提供。上述的機座10和凈水機構20能裝拆連接結構，如采用螺紋連接、卡扣連接或其它方式連接。本實施例之中，該機座10包括主體部分和外殼部分，該外殼部分包括一固接在主體部分的主殼14和一能裝拆固定蓋接主殼14的蓋板15。

該兩水路11都設有通斷閥30，該通斷閥30包括閥芯31、彈性體32和密封部分33，該閥芯31設在該水路11內且能在接通位置和密封位置之間活動；裝配后的凈水器的凈水機構20頂?shù)珠y芯31末端以使閥芯31處于接通位置,該兩水路11都導通，該導通如：密封部分和水路內壁之間形成有間隔，水流自間隔流出；該彈性體32，如彈簧，頂?shù)衷陂y芯31和機座10之間或密封部分33和機座10之間且凈水機構20和機座10的裝配在拆卸后該彈性體32推動閥芯31處于密封位置，位于密封位置的密封部分33密封接觸該水路11的末端口內壁，該兩水路11都斷開。

該密封部分33具有密封周壁331，該密封周壁331具有沿自密封位置至接通位置方向布置的一密封固定套接在閥芯31外的內周緣和一外周緣，該密封周壁331之內周緣至外周緣徑向漸大，該密封部分33還具有一由內周緣向內延伸且密封固接在閥芯31外的固環壁332。為了增強閥芯強度、閥芯和密封部分的連接強度，最好，該固環壁332之上固接有肋條333，該肋條333一端固接閥芯31外壁，另一端固接密封周壁331。

該密封周壁331的內周緣固接在閥芯31的中部，該閥芯31具有分別位于內周緣之兩側的頂?shù)植糠?11和導向部分312，該導向部分311和機座10配合以為閥芯31活動導向，該頂?shù)植糠?12在閥芯31處于密封位置時能伸出該水路11端口外且能頂?shù)峙浜蟽羲畽C構20，以在將凈水機構20裝接在機座10時，凈水機構20能夠同時頂?shù)謨赏〝嚅y的閥芯的末端，使兩個通斷閥的閥芯同時自密封位置活動至接通位置。最好，該頂?shù)植糠?12的末端設球體，以便于保證凈水機構能夠頂?shù)猪數植糠郑搶虿糠纸孛娉伞笆苯Y構，以降低導向摩擦力。根據需要，該閥芯和密封部分可一體成型，或，該密封部分和閥芯分體制成，然后將二者固定裝接在一起。

該機座11還包括固設在該水路11內的連接座12，該連接座12包括一內設導向孔121的導向座122、一底環123和若干固接導向座122和底環123的輻條124，每相鄰兩輻條124之間構成通水部分，該導向座122和底環123沿自接通位置至密封位置方向布置，該閥芯31的導向部分311滑接導向座122的導向孔121。本實施例之中，通過底環123和水路11內壁之間設有卡扣結構，通過卡扣結構實現固接。

為了增強密封性：該水路11內設有密封圈13；該水路11的內壁構成有一內大外小的階梯壁111，該密封圈13頂?shù)衷谠撾A梯壁111之朝內的環面和底環123之間，通過底環123將密封圈13固設在水路11內，該密封圈13和密封部分33的密封周壁331能相配合以構成密封實現水路11斷開。該密封圈13內周緣凸伸入底環123內周緣，該密封圈13內壁構成內大外小的階梯壁，位于接通位置的密封周壁外圍和水路內壁間隔，以使水流能自該間隔流出，位于密封位置的密封周壁和密封圈12的小內環壁接觸實現密封。

本實施例之中，該導向座122之朝向密封位置的端面凹設有一包圍導向孔121的定位槽125，該彈性體32第一端頂?shù)掷邨l333，該密封周壁包圍彈性體，該第二端頂?shù)衷趯蜃?22且位于定位槽125內，通過密封周壁和定位槽定位彈性體，且縮短通斷閥長度，緊湊通斷閥。

本實施例之中，該凈水機構20包括凈水外殼22、凈水部分23和凈水底座24。該凈水部分23能裝拆地裝入凈水外殼22內，該凈水底座24能裝拆地固接凈水外殼22的底端口，裝接時密封凈水外殼22的底端口。該凈水底座24和凈水外殼22之間設有如下的能裝拆結構：一對固設在凈水底座24的卡座25、一對能轉動設在凈水外殼22的把手26和一轉動設在該把手26的卡鉤27，該卡鉤能鉤接在卡座，以此實現固接，以實現實現能裝拆的連接。該凈水部分23中心設有一對應能供應凈水的接水口，該凈水部分23和凈水外殼22之間的構成一接通另一接水口的進水路，原水自進水路徑向向內通過凈水部分再從中心向外供應凈水。

另一較佳實施例之中，請查閱圖8，它與上一較佳實施例不同之處在于：能裝拆結構：一對固設在凈水外殼22的卡座25’、一對能轉動設在凈水底座24的把手26’和一轉動設在該把手26’的卡鉤27’，該卡鉤能鉤接在卡座，以此實現固接，以實現實現能裝拆的連接。該凈水部分23中心設有一對應能供應凈水的接水口，該凈水部分23和凈水外殼22之間的構成一接通另一接水口的進水路，原水自進水路徑向向內通過凈水部分再從中心向外供應凈水。

以上所述，僅為本發明較佳實施例而已，故不能依此限定本發明實施的范圍，即依本發明專利范圍及說明書內容所作的等效變化與修飾，皆應仍屬本發明涵蓋的范圍內。
