本實用新型涉及一種排水車，尤其涉及一種排水車的伸縮管密封結構。

背景技術：

目前排水車的伸縮管使用的密封圈結構存在較大的同軸度誤差，加工起來比較復雜，且很易磨損，為解決此問題，專利授權公告號CN201627922U的實用新型專利公開了一種排水車的伸縮管密封結構，其特征在于：由螺釘、固定套和密封圈組成，固定套通過螺釘安裝在伸縮管的內管和外管之間，密封圈設置在固定套上。但是伸縮管在工作時，其內管在伸縮過程中，因管道圓度不均，容易與外管摩擦，這樣的密封圈因為一直在與伸縮內管壁接觸，因此不耐磨，且在伸縮過程中，要讓內管伸縮自如不易達到。

技術實現要素：

為克服現有技術中的不足，本實用新型提供了一種彈性強、密封性良好、結構簡單、價格低廉、穩定可靠又易于實現的排水車的伸縮管密封結構。

為實現上述目的，本實用新型采用的技術方案如下：一種排水車的伸縮管密封結構，包括伸縮內管、伸縮外管、密封圈套和密封圈膠，伸縮內管的底部有一限位塊，密封圈套含有一緩沖膠墊，密封圈套裝 在伸縮外管的頭部，密封圈膠中間設有一個填充腔和一個填充口，密封圈膠埋在密封套內，當填充腔內無填充物時，密封圈套與伸縮內管之間有間隙。

進一步的，所述的填充腔形狀為長方形。

進一步的，所述的填充物為油或者氣體。

由上述描述可知，本實用新型提供的一種排水車的伸縮管密封結構，本實用新型在伸縮管伸縮時候，伸縮內管不會與密封圈膠接觸，不會因為摩擦而損壞密封圈，密封結構只有在工作的情況下，密封圈填充腔才膨脹，密封圈膠才緊緊抱住內管達到密封作用，具有較強的彈性、密封性良好、結構簡單、價格低廉、穩定可靠又易于實現。

附圖說明

圖1為本實用新型一種排水車的伸縮管密封結構的主剖視示意圖。

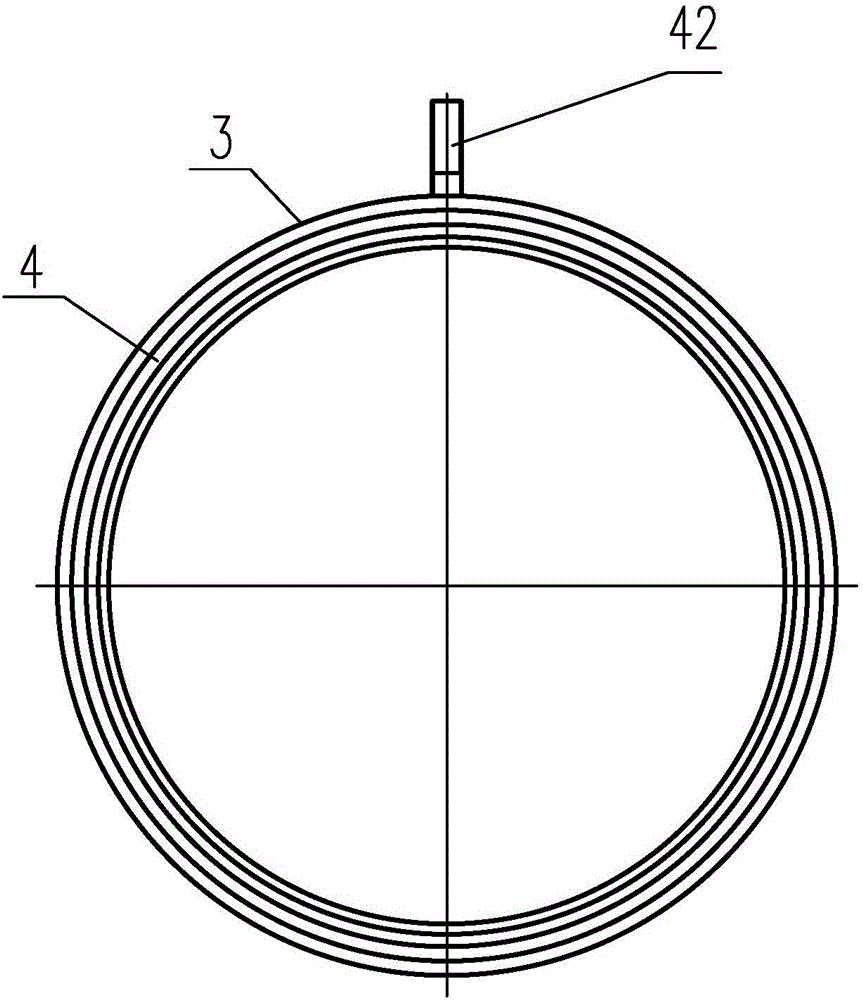

圖2為本實用新型一種排水車的伸縮管密封結構的橫截面圖。

圖3為本實用新型一種排水車的伸縮管密封結構的剖面圖。

圖4為本實用新型一種排水車的伸縮管密封結構的剖面局部放大圖。

具體實施方式

以下通過具體實施方式對本實用新型作進一步的描述。

如圖1～4所示，一種排水車的伸縮管密封結構，包括伸縮內管1、伸縮外管2、密封圈套3和密封圈膠4，伸縮內管1的底部11有一限位 塊12，密封圈套3含有一緩沖膠墊31，密封圈套3裝在伸縮外管2的頭部21，密封圈膠4中間設有一個填充腔41和一個填充口42，密封圈膠4埋在密封圈套3內，當填充腔41內無填充物時，密封圈套3與伸縮內管1之間有間隙。

如圖所示，一種排水車的伸縮管密封結構在工作時，伸縮內管1滑到工況所需要位置時，打開填充物系統，填充物可以是油或者氣體，往填充腔41內充填充物，因密封圈膠4彈性良好，密封圈膠4在壓力作用下膨脹，緊貼伸縮內管1壁，從而起到密封作用。

上述僅為本實用新型的一個具體實施方式，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均應屬于侵犯本實用新型保護范圍的行為。
