本實用新型涉及一種減壓閥，屬于減壓裝置技術領域。

背景技術：

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。目前常用的氣體減壓閥一般與閥門或動力連接件為一體結構，體積比較小，存在輸出壓力不穩定，精度低等缺陷。

有鑒于此，本實用新型人對此進行研究，專門開發出一種減壓閥，本案由此產生。

技術實現要素：

本實用新型的目的是提供一種減壓閥，具有減壓平穩可靠、精度高、密封性能好等特點。

為了實現上述目的，本實用新型的解決方案是：

一種減壓閥，包括減壓閥本體、上蓋，以及設置在減壓閥內的進氣閥、膜片組件和調節組件，其中，進氣接頭與減壓閥本體的進氣口相連，所述進氣口內側覆蓋有悶頭，所述進氣閥一端與悶頭頂部相連，另一端依次連接調節組件和膜片組件，中間通過定位軸固定在減壓閥本體上；所述膜片組件包括薄膜，所述薄膜的周邊密封安裝在減壓閥本體和上蓋的邊沿，將減壓閥分隔為互不連通的上氣腔和下氣腔，薄膜的中間通過連接件與進氣閥相連，減壓閥上蓋上設有與上氣腔相連通的通氣孔，減壓閥本體上設有與下氣腔相連通的出氣量孔。

作為優選，所述調節組件包括調節彈簧和調節螺釘，其中，所述調節螺釘安裝在減壓閥本體底部，所述調節彈簧底端與調節螺釘相連，頂端與進氣閥下底面相連。調節螺釘用于調節調節彈簧的高度，進而調節調節彈簧的壓縮力。

作為優選，所述進氣接頭和減壓閥本體的連接處設有密封用的O型圈。

作為優選，所述出氣量孔與減壓閥本體的連接處設有密封用的O型圈。

作為優選，所述上蓋、薄膜通過螺釘緊固在減壓閥本體上。

作為優選，所述薄膜連接件包括拉桿和分別設置在薄膜上下兩側的圓盤片，所述拉桿頂部連接兩個圓盤片，底部與進氣閥相連。

作為優選，所述減壓閥本體、上蓋采用鋁質結構。鋁制的減壓閥本體、上蓋可以使減壓閥密封性更好，且美觀。

上述結構的減壓閥工作原理：減壓閥出氣量孔與發動機相連，發動機開始工作時，減壓閥下氣腔產生負壓，薄膜因為壓差往下壓，拉桿也隨之下降，進氣閥沿著定位軸開始轉動，使悶頭向上打開，從而使可燃?xì)怏w（如天然氣、液化氣等）通過進氣接頭進入進氣口，此時，進氣閥同時將調節彈簧向下壓縮，通過悶頭和調節彈簧的平衡，實現下氣腔壓力的調節，在整個過程中，大氣通過進氣孔進入上氣腔，使上氣腔的氣壓與大氣壓保持一致。本實用新型所述的減壓閥具有上下2個氣腔，通過悶頭和調節彈簧的平衡，實現穩定地減壓，輸出氣體平穩的同時也具有很高的精度。

以下結合附圖及具體實施例對本實用新型做進一步詳細描述。

附圖說明

圖1為本實施例的減壓閥立體結構示意圖；

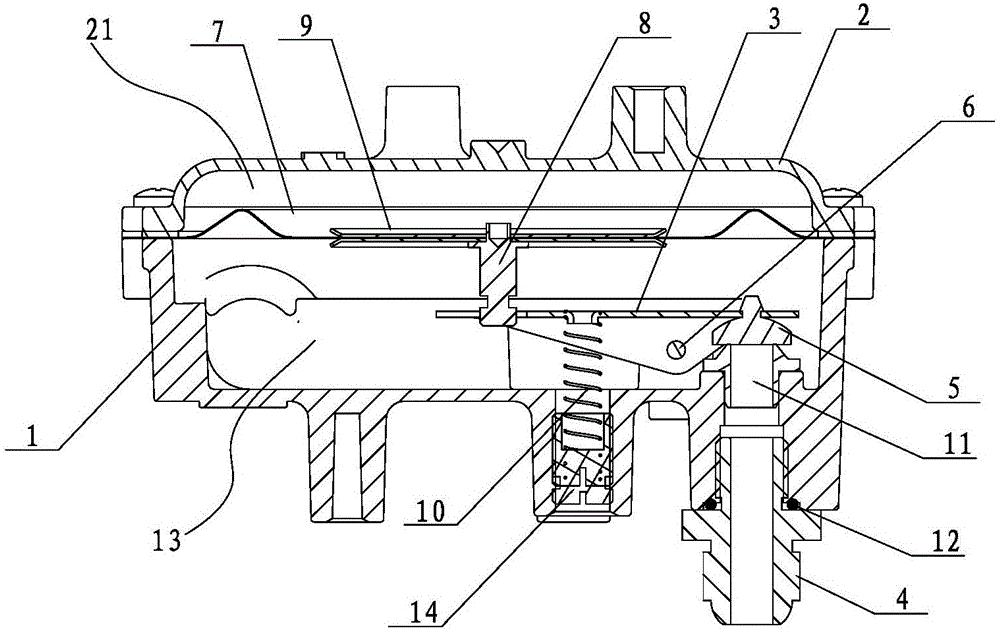

圖2為本實施例的減壓閥剖視圖。

具體實施方式

如圖1-2所示，一種減壓閥，包括減壓閥本體1、上蓋2，以及設置在減壓閥內的進氣閥3、膜片組件和調節組件，其中，進氣接頭4與減壓閥本體的進氣口11相連，所述進氣口11內側覆蓋有悶頭5，所述進氣閥3一端與悶頭5頂部相連，另一端依次連接調節組件和膜片組件，中間通過定位軸6固定在減壓閥本體1上；所述膜片組件包括薄膜7，所述薄膜7的周邊密封安裝在減壓閥本體1和上蓋2的邊沿，將減壓閥分隔為互不連通的上氣腔21和下氣腔13，薄膜7的中間通過連接件與進氣閥3相連，所述連接件包括拉桿8和分別設置在薄膜上下兩側的圓盤片9，所述拉桿8頂部通過螺釘連接兩個圓盤片9，底部與進氣閥3相連。所述調節組件包括調節彈簧10和調節螺釘14，其中，所述調節螺釘14安裝在減壓閥本體1底部，所述調節彈簧10底端與調節螺釘14相連，頂端與進氣閥3下底面相連。調節螺釘14用于調節調節彈簧10的高度，進而調節調節彈簧10的壓縮力。減壓閥上蓋2上設有2個與上氣腔21相連通的通氣孔22，使上氣腔與大氣壓保持一致。減壓閥本體1上設有與下氣腔13相連通的出氣量孔15，出氣量孔15與發動機相連。

為保證減壓閥的密封性， 所述進氣接頭4和減壓閥本體1的連接處設有密封用的O型圈12。所述出氣量孔15與減壓閥本體1的連接處也設有密封用的O型圈。所述上蓋2、薄膜7通過多個螺釘16緊固在減壓閥本體1上，所述螺釘16均勻分布，保證氣壓的一致性。所述減壓閥本體1、上蓋2采用鋁質結構。鋁制的減壓閥本體1、上蓋2可以使減壓閥密封性更好，且美觀。

上述結構的減壓閥工作原理：減壓閥出氣量孔15與發動機相連，發動機開始工作時，減壓閥下氣腔13產生負壓，薄膜7因為壓差往下壓，拉桿8也隨之下降，進氣閥3沿著定位軸6開始轉動，使悶頭5向上打開，從而使可燃?xì)怏w（如天然氣、液化氣等）通過進氣接頭4進入進氣口11，此時，進氣閥3同時將調節彈簧10向下壓縮，通過悶頭5和調節彈簧10的平衡，實現下氣腔13壓力的調節，在整個過程中，大氣通過進氣孔22進入上氣腔21，使上氣腔21的氣壓與大氣壓保持一致。本實施例所述的減壓閥具有上下2個氣腔，通過悶頭5和調節彈簧10的平衡，實現穩定地減壓，輸出氣體平穩的同時也具有較高的精度。

上述實施例和圖式并非限定本實用新型的產品形態和式樣，任何所屬技術領域的普通技術人員對其所做的適當變化或修飾，皆應視為不脫離本實用新型的專利范疇。
