本實用新型涉及一種三通接頭。

背景技術：

在自來水的管路中，與三通接頭相聯的水龍頭，在需要修理或更換時，必須關掉龍頭所在管路的總閥。若是居民區，勢必影響鄰居的正常用水；若是廠、礦單位，也必定不同程度影響生產。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種維修方便，具有自動關閉功能的三通接頭。

為達到上述目的，本實用新型的技術方案是：一種三通接頭，包括內徑端口設有內螺紋的主管體和接龍頭體，主管體和接龍頭體之間的連接處設有直角圓槽，直角圓槽側壁上固定有密封圈，直角圓槽底面上沿圓心方向?qū)ΨQ設有左壓縮彈簧和右壓縮彈簧，在左壓縮彈簧和右壓縮彈簧上固定有密封帽，密封帽中心處連接有壓桿，壓桿另一端上連接有壓座。

作為上述方案的進一步設置，壓座上設有圓環孔。

本實用新型具有自動關閉功能，給維修帶來了極大的方便，提高了工作效率，也解決了高峰用水時不能維修、更換水龍頭的矛盾。

附圖說明

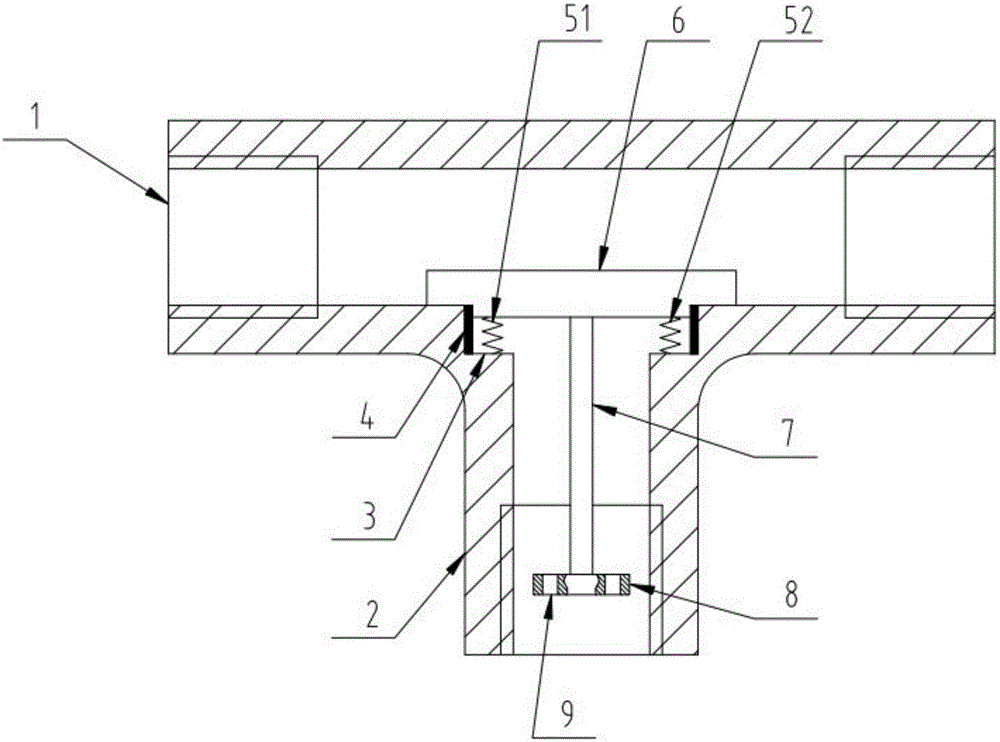

圖1為本實用新型在水龍頭旋入時的正常使用狀態圖；

圖2為本實用新型在水龍頭旋出時的自動關閉的結構示意圖。

圖中：主管體1、接龍頭體2、直角圓槽3、密封圈4、左壓縮彈簧51、右壓縮彈簧52、密封帽6、壓桿7、壓座8、圓環孔9。

具體實施方式

下面結合附圖，并結合實施例，對本實用新型做進一步的說明。

實施例：

如圖1、圖2所示，一種三通接頭，包括內徑端口設有內螺紋的主管體1和接龍頭體2，主管體1和接龍頭體2之間的連接處設有直角圓槽3，直角圓槽3側壁上固定有密封圈4，直角圓槽3底面上沿圓心方向?qū)ΨQ設有左壓縮彈簧51 和右壓縮彈簧52，在左壓縮彈簧51和右壓縮彈簧52上固定有密封帽6，密封帽6中心處連接有壓桿7，壓桿7另一端上連接有壓座8，壓座8上設有圓環孔9，使得出水更加快捷。

本實用新型的工作原理為：主管體1與管路連接，水龍頭與接龍頭體2連接。當水龍頭與接龍頭體2連接后，壓桿7向后移，密封帽6即被打開，管路接通；當需要拆下水龍頭維修時，無需關閉總閥，直接用扳手?jǐn)Q下水龍頭即可，管路不會漏水，這是因?yàn)樗堫^在往外旋出的過程中，密封帽6在左壓縮彈簧51和右壓縮彈簧52的作用下向前移，并直至密封封堵直角圓槽3，從而達到自動關閉水龍頭進水水路的功能。
