本實用新型涉及閥門技術領域，具體為一種方便實用的連接閥門。

背景技術：

機械配件指裝配機械的零件或部件，或損壞后重新安裝上的零件或部件，閥門。閥門是機械配件的一種，閥門即流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。連接閥門是連接管道與水龍頭的一種閥門，它廣泛運用于人們的生活中。但是目前的連接閥門被堵塞時必須立即更換，如果不更換就不能保證水體的連續使用，但更換連接閥門，使用者必須放下當前的工作，這樣就會停止使用者的當前工作正常進行，適用性差，增加了使用者的負擔。

技術實現要素：

本實用新型的目的在于提供一種方便實用的連接閥門，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種方便實用的連接閥門，包括閥體，所述閥體的內部從左到右依次開設有水管槽和盲孔，且水管槽與盲孔連通，所述閥體的頂部從左到右依次開設有常用水龍頭連接槽和備用水龍頭連接槽，并且常用水龍頭連接槽和備用水龍頭連接槽均與盲孔連通，所述盲孔內壁的頂部和底部均固定連接有限位塊，且限位塊位于常用水龍頭連接槽和備用水龍頭連接槽之間，所述盲孔的內部活動連接有滑塊，所述滑塊遠離水管槽的一側與連接塊固定連接，所述連接塊遠離滑塊的一側與復位彈簧的一端固定連接，所述復位彈簧的另一端與固定塊的一側固定連接，所述固定塊的另一側與盲孔內壁固定連接，所述滑塊遠離連接塊的一側與限位塊接觸，所述閥體的頂部從左到右依次設置有常用水龍頭連接座和備用水龍頭連接座，并且常用水龍頭連接座與常用水龍頭連接槽連通，備用水龍頭連接座與備用水龍頭連接槽連通，所述閥體的正表面設置有觀察窗，所述閥體的底部設置有固定裝置。

優選的，所述連接塊的數量設置為三個，且三個連接塊等距離排列。

優選的，所述固定裝置包括頂板，所述頂板的底部固定連接有兩塊夾板，最右側的夾板上設置有調節桿，所述調節桿的一端與調節把手固定連接，所述調節桿的另一端與夾塊固定連接，并且夾塊位于兩個夾板之間。

優選的，所述夾板遠離調節桿的一側開設有凹槽。

優選的，所述固定裝置的數量設置為兩個，且兩個固定裝置以限位塊為中軸線對稱設置。

優選的，所述常用水龍頭連接座與常用水龍頭螺紋連接，所述備用水龍頭連接座與備用水龍頭螺紋連接。

與現有技術相比，本實用新型的有益效果是：

（1）、本實用新型方便實用的連接閥門，當連接閥門正常時，水體從水管槽流進并從常用水龍頭連接槽流出，當常用水龍頭連接座上安裝的常用水龍頭堵塞時，水體產生的壓力推動滑塊向遠離水管槽的方向移動，水體進而從備用水龍頭連接槽流出，使用者不必立即更換常用水龍頭，既保證使用者當前工作的穩定進行，又保證了水體的連續使用，避免了水體斷流現象的發生，適用性強，可靠性高，降低了使用者的負擔，方便實用。

（2）、本實用新型方便實用的連接閥門，固定裝置與水管承置物固定在意，有效避免了連接閥門掉落造成的損壞，并且可以根據承置物的大小轉動調節桿，調節夾塊與夾板之間的距離，調節過程操作簡單、快速，固定效果好。

附圖說明

圖1為本實用新型結構示意圖；

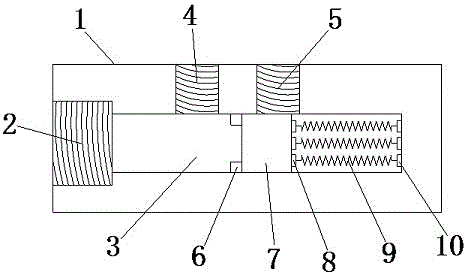

圖2為本實用新型閥體的結構剖面圖；

圖3為本實用新型固定裝置的結構示意圖。

圖中：1閥體、2水管槽、3盲孔、4常用水龍頭連接槽、5備用水龍頭連接槽、6限位塊、7滑塊、8連接塊、9復位彈簧、10固定塊、11常用水龍頭連接座、12備用水龍頭連接座、13觀察窗、14固定裝置、15頂板、16夾板、17調節桿、18調節扳手、19夾塊、20凹槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種方便實用的連接閥門，包括閥體1，閥體1的內部從左到右依次開設有水管槽2和盲孔3，且水管槽2與盲孔3連通，閥體1的頂部從左到右依次開設有常用水龍頭連接槽4和備用水龍頭連接槽5，并且常用水龍頭連接槽4和備用水龍頭連接槽5均與盲孔3連通，盲孔3內壁的頂部和底部均固定連接有限位塊6，且限位塊6位于常用水龍頭連接槽4和備用水龍頭連接槽5之間，盲孔3的內部活動連接有滑塊7，滑塊7遠離水管槽2的一側與連接塊8固定連接，連接塊8的數量設置為三個，且三個連接塊8等距離排列，連接塊8遠離滑塊7的一側與復位彈簧9的一端固定連接，復位彈簧9的另一端與固定塊10的一側固定連接，固定塊10的另一側與盲孔3內壁固定連接，滑塊7遠離連接塊8的一側與限位塊6接觸，閥體1的頂部從左到右依次設置有常用水龍頭連接座11和備用水龍頭連接座12，并且常用水龍頭連接座11與常用水龍頭連接槽4連通，備用水龍頭連接座12與備用水龍頭連接槽5連通，常用水龍頭連接座11與常用水龍頭螺紋連接，備用水龍頭連接座12與備用水龍頭螺紋連接，當連接閥門正常時，水體從水管槽2流進并從常用水龍頭連接槽4流出，當常用水龍頭連接座11上安裝的常用水龍頭堵塞時，水體產生的壓力推動滑塊7向遠離水管槽2的方向移動，水體進而從備用水龍頭連接槽5流出，使用者不必立即更換常用水龍頭，既保證使用者當前工作的穩定進行，又保證了水體的連續使用，避免了水體斷流現象的發生，適用性強，可靠性高，降低了使用者的負擔，方便實用，閥體1的正表面設置有觀察窗13，閥體1的底部設置有固定裝置14，固定裝置14的數量設置為兩個，且兩個固定裝置14以限位塊6為中軸線對稱設置，固定裝置14包括頂板15，頂板15的底部固定連接有兩塊夾板16，最右側的夾板16上設置有調節桿17，調節桿17的一端與調節把手18固定連接，調節桿17的另一端與夾塊19固定連接，并且夾塊19位于兩個夾板16之間，夾板16遠離調節桿17的一側開設有凹槽20，固定裝置14與水管承置物固定在意，有效避免了連接閥門掉落造成的損壞，并且可以根據承置物的大小轉動調節桿，調節夾塊19與夾板16之間的距離，調節過程操作簡單、快速，固定效果好。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
