本發明創造屬于疏水器及蒸汽輸送設備技術領域，尤其是涉及一種具有凈化功能的高效疏水器。

背景技術：

蒸汽或者壓縮氣體在目前的工業領域應用十分廣泛，特別是蒸汽，其廣泛應用于發電供熱、石油化工、釀造和橡膠等工業領域中，使用管道輸送蒸汽或者壓縮氣體時，當蒸汽的溫度低于100度時，就會凝結成水，因此管線沿途都會有凝結水或者凝結液體出現，匯集在管線低處；若是不將水份及時排出，可能會影響最終用戶的產品質量，而且冷凝水的回收對蒸汽系統高效而合理的利用有實際意義，此外如果是其他冷凝液體，不合理回收可能還會存在污染環境等問題。疏水器又名疏水閥或汽水分離器，其作用在于可將蒸汽使用設備工作時所產生的凝結水及時排除，從而減少冷凝水對蒸汽溫度的影響，保障蒸汽熱值穩定，保證熱交換率。現有的疏水器結構復雜，疏水能力較差，無法做到有效、快捷的汽水分離，同時對蒸汽中的雜質也無凈化功能，另外，疏水器內部容易結垢，影響蒸汽輸送的穩定性，還可能導致堵塞，產生安全事故。

技術實現要素：

有鑒于此，本發明創造旨在克服上述現有技術中存在的缺陷，提出一種具有凈化功能的高效疏水器。

為達到上述目的，本發明創造的技術方案是這樣實現的：

一種具有凈化功能的高效疏水器，包括殼體、以及殼體內的濾水組件、以及殼體上的進汽管和出汽管；所述殼體內部的底端為斜面，在該斜面的最低處設有排水口；所述濾水組件將所述殼體內部分割成第一腔體和第二腔體，所述第一腔體接通進汽管，所述第二腔體接通出汽管，且在所述進汽管上設有過濾組件；所述殼體內設有溫度計和壓力計，在殼體外安裝有報警裝置；所述溫度計和壓力計同時與所述報警裝置連接。

進一步，所述進汽管上還設有氣體流量調節閥。

進一步，所述殼體外設有水位計。

進一步，殼體內設有水位傳感器，該水位傳感器與所述報警裝置連接。

進一步，所述報警裝置包括蜂鳴器和警示燈。

進一步，所述濾水組件包括若干濾水板；所述濾水板上設有若干方向各異的透氣孔。

進一步，所述濾水板為不銹鋼板，其表面涂敷有防垢涂層。

進一步，所述殼體內壁涂敷有防垢涂層。

相對于現有技術，本發明創造具有以下優勢：

1)結構簡單，設計合理，通過濾水板能夠高效的將所產生的凝結水及時排除，從而減少了冷凝水對蒸汽溫度的影響，保障蒸汽熱值穩定，保證熱交換率。殼體內部的底端為斜面，將排水口設置在該斜面的最低處，有利于水份干凈徹底的排出。殼體外上安裝有與溫度計和壓力計同時連接的報警裝置，當殼體內的溫度和壓力超標時，能及時的發出報警，保證使用的安全性。

2)濾水板以及殼體內壁均涂敷有防垢涂層，因此，疏水器內部不容易結垢，避免影響蒸汽輸送的穩定性，使用安全、可靠性高。

3)殼體外設有水位計，工作人員可以及時了解殼體內積水情況，避免積水過多，影響氣體傳輸以及使用的安全性。

附圖說明

構成本發明創造的一部分的附圖用來提供對本發明創造的進一步理解，本發明創造的示意性實施例及其說明用于解釋本發明創造，并不構成對本發明創造的不當限定。在附圖中：

圖1為本發明創造的結構示意圖；

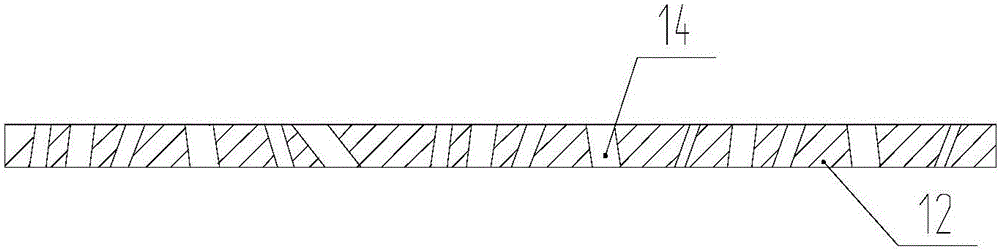

圖2為本發明創造中濾水板的結構示意圖。

附圖標記說明：

1-殼體；2-濾水組件；3-進汽管；4-出汽管；5-斜面；6-排水口；7-第一腔體；8-第二腔體；9-過濾組件；10-報警裝置；11-氣體流量調節閥；12-濾水板；13-排氣閥；14-透氣孔。

具體實施方式

需要說明的是，在不沖突的情況下，本發明創造中的實施例及實施例中的特征可以相互組合。

在本發明創造的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明創造和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明創造的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明創造的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本發明創造的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本發明創造中的具體含義。

下面將參考附圖并結合實施例來詳細說明本發明創造。

一種具有凈化功能的高效疏水器，如圖1和圖2所示，包括殼體1、以及殼體1內的濾水組件2、以及殼體1上的進汽管3和出汽管4；所述殼體1內部的底端具有斜面5，在該斜面5的最低處設有排水口6；所述濾水組件2將所述殼體1內部分割成第一腔體7和第二腔體8，所述第一腔體7接通進汽管3，所述第二腔體8接通出汽管4，且在所述進汽管3上設有過濾組件9；所述殼體1內設有溫度計和壓力計，在殼體1外安裝有報警裝置10；所述溫度計和壓力計同時與所述報警裝置10連接。當殼體1內的溫度和壓力超標時，能夠及時的發出報警，保證使用的安全性。

需要說明的是，為了提高使用的安全性，殼體1上可以設置排氣閥13，當殼體1內壓力過高時，可通過該排氣閥13進行卸壓。能有效保證疏水器內壓力的穩定，杜絕安全隱患。

其中，所述進汽管3上還設有氣體流量調節閥11，通過該氣體流量調節閥11可以準確的調整進氣供給量，避免由進汽管3引入殼體內的空氣量過大，而影響蒸汽熱效率、以及傳輸的穩定性。

其中，所述殼體1外設有水位計，工作人員可以及時了解殼體內積水情況，避免積水過多，影響氣體傳輸以及使用的安全性。

其中，所述殼體1內設有水位傳感器，該水位傳感器與所述報警裝置10連接，報警裝置10通常可以包括蜂鳴器和警示燈。當水位超過預設值后，會及時發出警報，提醒工作人員及時進行處理。

其中，所述濾水組件2包括若干濾水板12；所述濾水板12上設有若干方向各異的透氣孔14。這些透氣孔最好為形狀不一、大小不同的透氣孔，這樣，蒸汽通過這些透氣孔時，能夠高效的將蒸汽中的水份濾除。

其中，所述濾水板12表面涂敷有防垢涂層。另外，所述殼體1內壁也涂敷有防垢涂層。疏水器內部不容易結垢，避免影響蒸汽輸送的穩定性，使用安全、可靠性高。另外，濾水板12優選采用不銹鋼板，其抗腐蝕能力強，使用壽命長。

本發明創造結構簡單，設計合理，通過濾水板12能夠高效的將所產生的凝結水及時排除，從而減少了冷凝水對蒸汽溫度的影響，保障蒸汽熱值穩定，保證熱交換率。殼體1內部的底端為斜面，將排水口設置在該斜面的最低處，有利于水份干凈徹底的排出。

以上所述僅為本發明創造的較佳實施例而已，并不用以限制本發明創造，凡在本發明創造的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明創造的保護范圍之內。
