本實用新型涉及閘閥，尤其涉及一種氣動對夾式閘閥。

背景技術：
：

氣動對夾式閘閥從八十年代進入我國。在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點，氣動對夾式閘閥徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。

氣動閘閥是用氣動執行器控制閥門，從而實現閥門的開和關的一種閥門，多用于要求快速切斷或者開啟的場合，其可分為上下兩部分，上半部分為氣動執行器，下半部分為閥門。

氣動對夾式閘閥在工作過程中經常容易出現泄漏現象，需要進行改進，滿足長期工作在高腐蝕性環境中。

技術實現要素：
：

為了彌補現有技術問題，本實用新型的目的是提供一種氣動對夾式閘閥，結構設計合理，閘板的上下端具有優良的密封性能。

本實用新型的技術方案如下：

氣動對夾式閘閥，包括閥體，閥體的左右兩端分別設有進口和出口，閥體上端安裝有支架，支架上端安裝有氣動執行裝置，氣動執行裝置的活塞桿下端安裝有閥桿，其特征在于，所述的閥桿穿過支架并與閥體閥腔內上下活動的閘板相固定，閘板下部邊緣呈楔形，所述的閥體閥腔底部設有與閘板相配合的閘槽；所述的閥體的上端設有密封填料槽，密封填料槽內填充有位于閘板兩側的密封填料，密封填料上方設有套裝在閘板上的壓板，壓板上端旋合安裝有螺栓連接件，螺栓連接件穿過壓板并固定于閥體上，壓板下端伸入到填料密封槽內并壓緊密封填料。

所述的氣動對夾式閘閥，其特征在于，所述的閘槽其中一側槽壁加工成與閘板下端楔形面相配合的斜面，閘槽另一側壁上設有與閘板非楔形面相配合的上密封圈、下密封圈。

所述的氣動對夾式閘閥，其特征在于，所述的上密封圈采用軟密封，下密封圈采用硬密封。

本實用新型的優點是：

本實用新型結構設計新穎，閘板可以有效防止因腐蝕而引起的密封泄漏問題，提高了密封性能，長期工作穩定性好。

附圖說明：

圖1為本實用新型的結構示意圖。

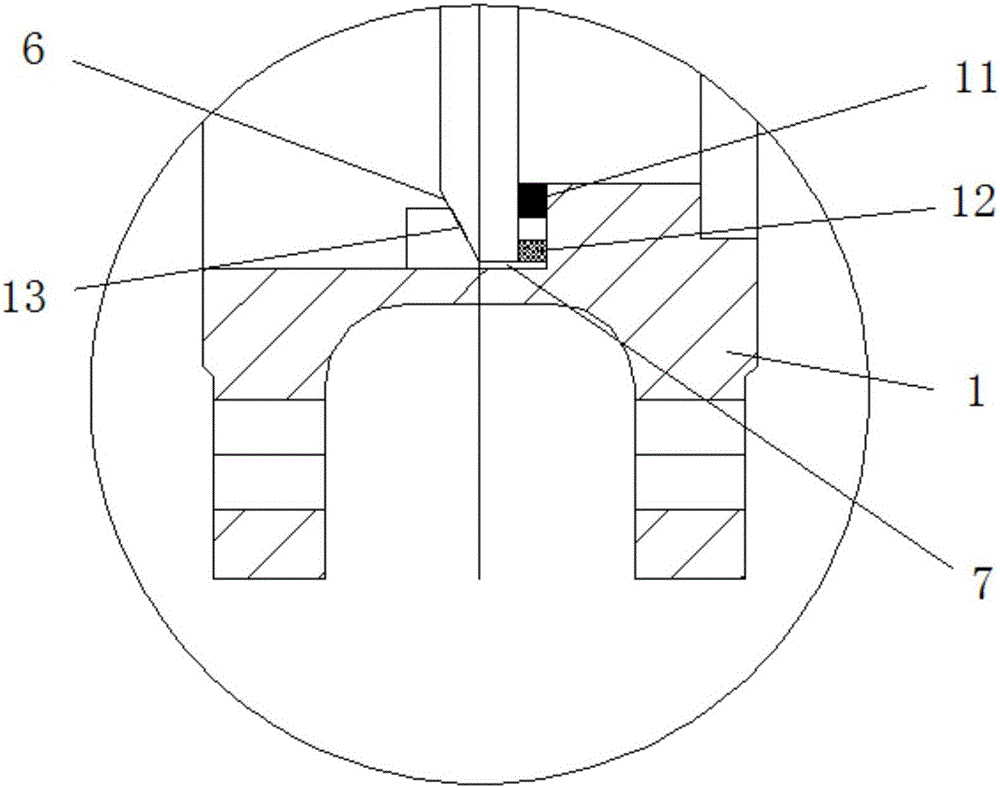

圖2為本實用新型閘板與閘槽部位的配合圖。

具體實施方式：

參見附圖：

氣動對夾式閘閥，包括閥體1，閥體1的左右兩端分別設有進口和出口，閥體1上端安裝有支架2，支架2上端安裝有氣動執行裝置3，氣動執行裝置3的活塞桿下端安裝有閥桿4，閥桿4穿過支架2并與閥體閥腔內上下活動的閘板5相固定，閘板5下部邊緣呈楔形6，閥體1閥腔底部設有與閘板相配合的閘槽7；閥體1的上端設有密封填料槽，密封填料槽內填充有位于閘板兩側的密封填料8，密封填料8上方設有套裝在閘板上的壓板9，壓板9上端旋合安裝有螺栓連接件10，螺栓連接件10穿過壓板9并固定于閥體1上，壓板9下端伸入到填料密封槽內并壓緊密封填料8。

閘槽7其中一側槽壁加工成與閘板下端楔形面相配合的斜面13，閘槽另一側壁上設有與閘板非楔形面相配合的上密封圈11、下密封圈12。

上密封圈11采用軟密封，下密封圈12采用硬密封，雙重密封，可以進一步提高閘板下端的密封性能。
